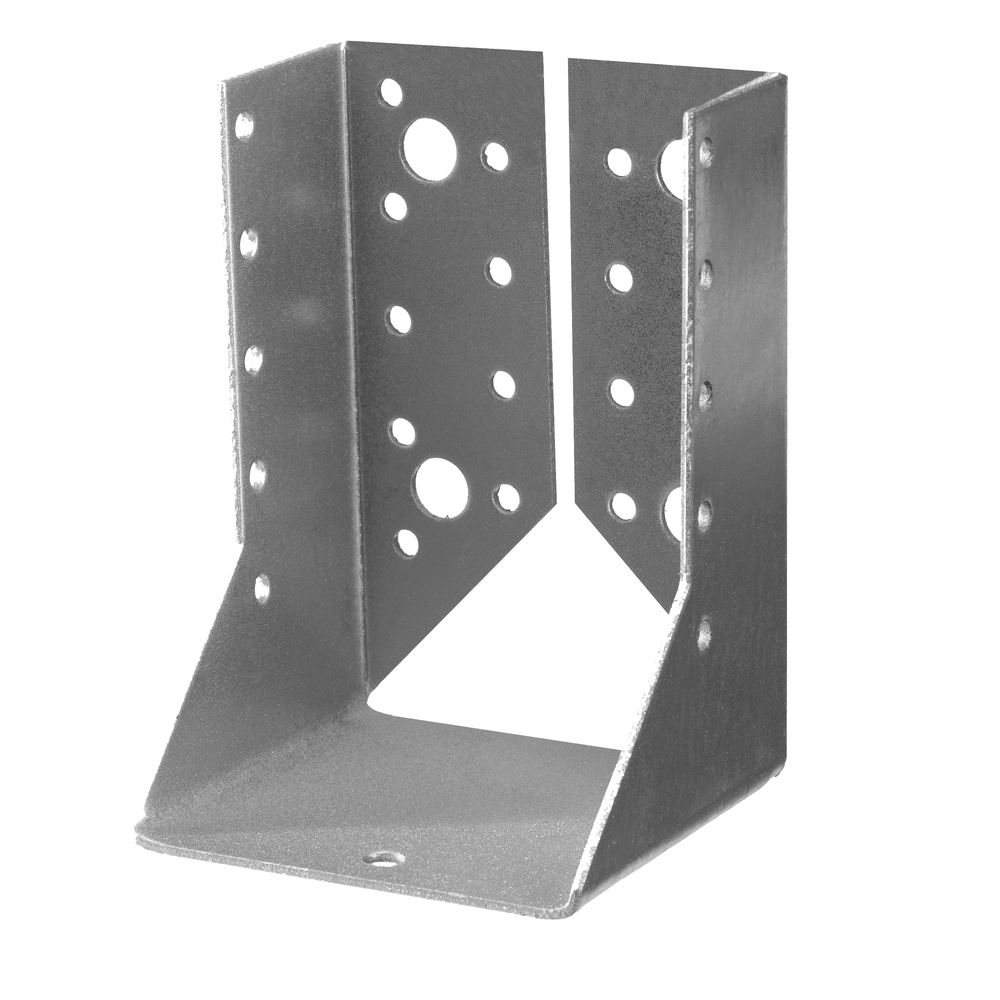

SABOT AILE INT 100 X 140 X 2,0 - ALSAFIX - SI100140

Le sabot aile intérieur ASLAFIX SI100140 est un élément essentiel pour vos structures.
Ce sabot est conçu pour assurer une liaison solide entre différentes parties de votre construction. Destiné à être fixé de manière sécurisée, il est recommandé de l’utiliser dans des applications nécessitant une robustesse accrue. Veillez à suivre les instructions de montage pour garantir une performance optimale.
Le sabot mesure 100 x 140 mm avec une épaisseur de 2,0 mm, offrant une excellente résistance. Sa conception permet une intégration aisée dans des assemblages de bois, tout en garantissant une stabilité et une durabilité à long terme. Ce modèle est idéal pour des projets de menuiserie ou de charpenterie nécessitant des connecteurs fiables.

- Dimensions : 100 x 140 x 80 mm
- Épaisseur : 2,0 mm
- Type : Sabot aile intérieur
- Marque : ASLAFIX
- Utilisation : Connecteurs pour assemblage bois
- Matériau : Métal résistant

Le sabot aile intérieur ASLAFIX SI100140 est un connecteur métallique destiné à assurer une liaison solide et invisible entre différentes parties d’une structure en bois, principalement utilisé dans les coins. Sa conception avec des attaches pliées vers l’intérieur permet une fixation discrète sur la poutre maîtresse, garantissant ainsi une intégration esthétique et une stabilité durable.

Caractéristiques techniques :
- Dimensions : 100 x 140 x 80 mm
- Épaisseur : 2,0 mm
- Type : Sabot aile intérieur
- Matériau : Acier galvanisé avec revêtement Galva 20 µm, qualité S 250 GD / 1.4571
- Marque : ASLAFIX

Performances mécaniques (charges en kN) :
- Résistance maximale en effort total Fz,bas max TOT : 33,1 kN
- Résistance minimale en effort total Fz,bas min TOT : 15,1 kN
- Résistance maximale en effort partiel Fz,bas max PART : 18,9 kN
- Résistance minimale en effort partiel Fz,bas min PART : 8,4 kN

Usages et applications :
- Utilisé pour des assemblages bois nécessitant une fixation robuste et durable.
- Idéal pour menuiserie et charpenterie, notamment dans les coins où une fixation invisible est souhaitée.

Fonctionnement :
- Fixation par attaches pliées vers l’intérieur assurant une liaison solide et discrète.
- Compatible avec des pointes d’ancrage annelées galvanisées HDG, cloueurs pneumatiques et ancrages avec gaz (produits associés recommandés).

Avantages produit :
- Fixation invisible sur la poutre maîtresse pour une finition soignée.
- Haute résistance mécanique adaptée aux charges importantes.
- Revêtement galvanisé assurant une bonne protection contre la corrosion.
- Facilité d’intégration dans les assemblages bois grâce à ses dimensions standardisées.

Conditionnement, stockage et conservation :
- Stockage recommandé à l’abri de l’humidité pour préserver le revêtement galvanisé.
- Conditionnement standard selon les pratiques du fabricant (non précisé dans le document).

Normes et certifications :
- Qualité de l’acier conforme S 250 GD / 1.4571
- Produit conforme aux normes CE et ATE (marquage visible sur la fiche technique).

Recommandations d’utilisation :
- Respecter les instructions de montage et les calculs préalables adaptés à chaque cas.
- Utiliser les consommables recommandés (cloueurs pneumatiques, pointes d’ancrage, ancrages gaz) pour garantir la performance optimale du sabot.

Cette synthèse est basée sur les informations techniques et descriptives fournies dans la fiche produit PDF Alsafix, pages 1 et 2, incluant les tableaux de dimensions et performances mécaniques.
