SABOT AILE INT 100 X 170 X 2,0 - ALSAFIX - SI100170
Référence : A060SI100170
Découvrez SABOT AILE INT 100 X 170 X 2,0 - ALSAFIX - SI100170 disponible à l'achat
- Fixation solide pour structures en bois
- Dimensions compactes 100 x 170 mm
- Acier robuste pour une longue durabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

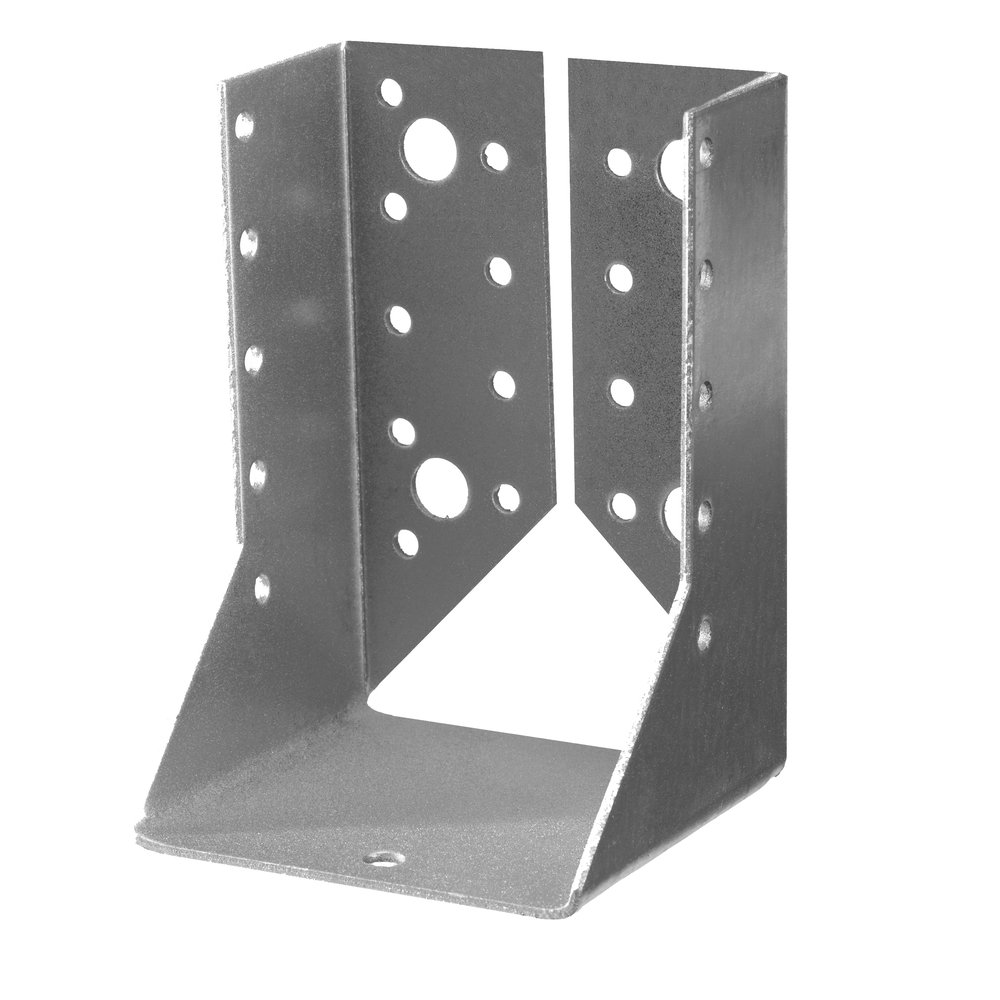

Le sabot aile intérieur ASLAFIX SI100170 est un élément de fixation essentiel pour vos travaux de construction.
Ce sabot est conçu pour assurer un maintien solide des structures en bois. Il se fixe facilement au mur ou au sol, garantissant une connexion stable entre les éléments. Pour une utilisation optimale, veillez à respecter les recommandations de montage et à utiliser des vis adaptées à votre type de support.
Le sabot mesure 100 x 170 mm avec une épaisseur de 2,0 mm. Fabriqué en acier, il offre une robustesse et une durabilité exceptionnelles. Conçu pour des applications intérieures, il convient parfaitement à des projets de charpente ou d'ossature bois, assurant ainsi une structure fiable et pérenne.
Caractéristiques techniques :
- Type : Sabot aile intérieur
- Dimensions : 100 x 170 x 2,0 mm (largeur x hauteur x épaisseur)
- Matériau : Acier galvanisé (Galva 20 µm)
- Poids : 50 kg/100 unités (selon tableau page 1)
- Nombre et diamètre des trous : 6 trous Ø5 mm, 14 trous Ø13 mm
- Fabricant : ASLAFIX
Performances mécaniques (valeurs en kN) :
- Charge minimale Fz,bas TOT : 18,5 kN
- Charge maximale Fz,bas TOT : 37,8 kN
- Charge minimale Fz,bas PART : 11,4 kN
- Charge maximale Fz,bas PART : 23,6 kN
Usages et applications :
- Fixation invisible sur poutres maîtresses
- Utilisation principalement dans les coins
- Convient pour les structures bois intérieures nécessitant une fixation robuste et durable
Fonctionnement :
- Sabot fixé au mur ou au sol pour assurer une liaison stable entre les éléments bois
- Utilisation recommandée avec des vis adaptées au type de support
Produits associés recommandés :

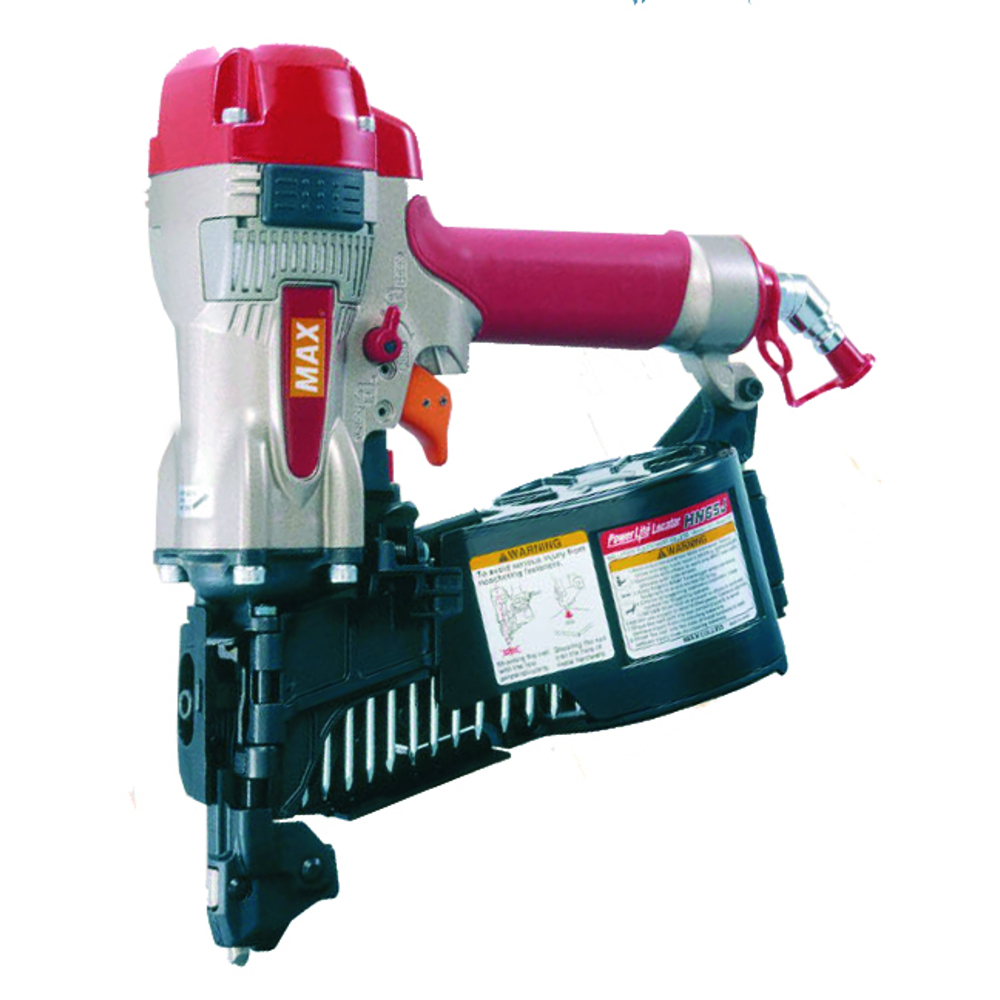

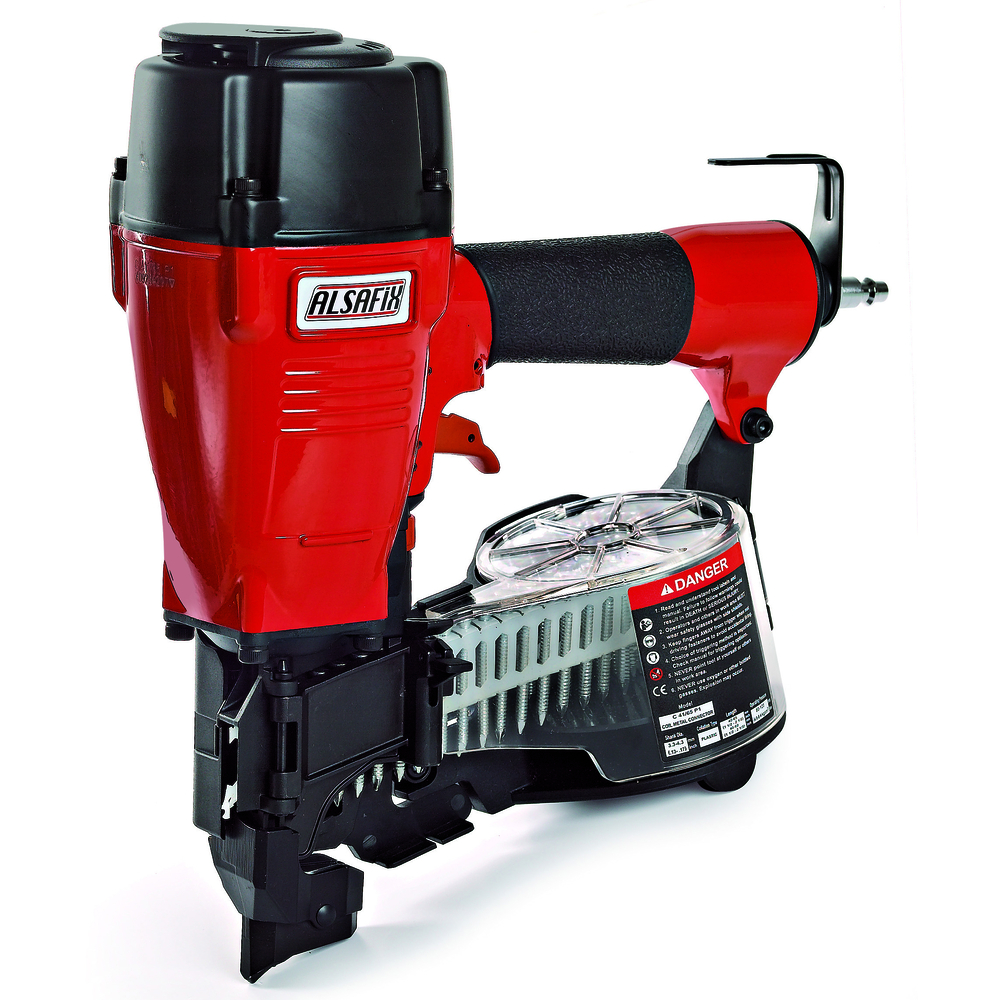

- Cloueur pneumatique C 41/65 P1 (Code : 12C3365M)

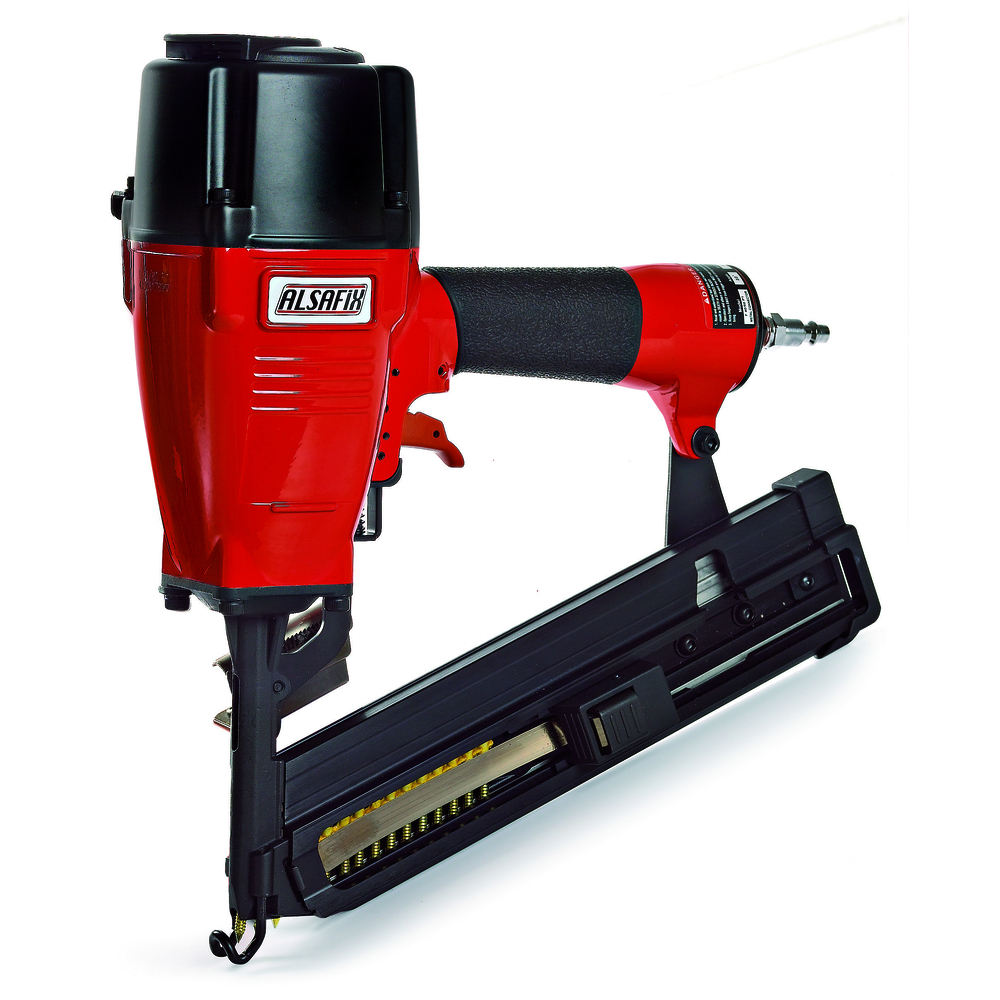

- Cloueur pneumatique F 40/65 G2 (Code : 12AG3465MC)
- Pointes ancrage annelée galva HDG (Code : MAX4135G)
- Ancrage avec gaz (Code : P3440356)
Conditions d’utilisation et recommandations :
- Respecter les recommandations de montage et utiliser des vis adaptées
- Mise en œuvre sous réserve de calculs et essais préalables propres à chaque cas
- Les informations sont données à titre indicatif, sous réserve de modifications
Avantages produit :
- Fixation invisible pour une meilleure esthétique
- Robustesse et durabilité grâce à l’acier galvanisé
- Adapté aux contraintes mécaniques élevées avec des capacités de charge importantes
- Dimensions standardisées facilitant l’intégration dans divers projets
Stockage et conservation :
- Stocker dans un endroit sec pour préserver la qualité du galvanisé
- Manipuler avec précaution pour éviter toute déformation
Cette synthèse intègre les données techniques et descriptives issues du document PDF ALSAFIX, pages 1 et 2.
- Type : Sabot aile intérieur
- Dimensions : 100 x 170 x 2,0 mm
- Matériau : Acier
- Utilisation : Connecteurs
- Fabricant : ASLAFIX
Questions produits
Quelles sont les dimensions et caractéristiques principales du sabot aile intérieur SI100170 ?
Le sabot mesure 100 x 170 mm avec une épaisseur de 2,0 mm. Il est fabriqué en acier galvanisé avec un revêtement de 20 µm et possède 6 trous de fixation de 5 mm et 14 trous de 13 mm, permettant une fixation solide et stable des structures bois.
Comment ce sabot assure-t-il une fixation invisible sur la poutre maîtresse ?
Les ailes du sabot sont pliées vers l’intérieur, ce qui permet une fixation « invisible » sur la poutre maîtresse. Cette conception garantit une liaison stable tout en préservant l’esthétique de la structure en bois.
Quelles sont les capacités mécaniques de ce sabot pour la fixation des structures bois ?
Le sabot SI100170 supporte une charge minimale de 18,5 kN et maximale de 37,8 kN en charge totale (Fz,bas TOT). En charge partielle (Fz,bas PART), ses capacités vont de 11,4 kN à 23,6 kN, assurant une fixation robuste adaptée aux contraintes mécaniques élevées.
Quels sont les usages et conditions d’utilisation recommandés pour ce sabot ?
Ce sabot est principalement destiné aux fixations intérieures dans les coins, notamment pour les charpentes et ossatures bois. Il doit être fixé au mur ou au sol avec des vis adaptées au support, en respectant les recommandations de montage et sous réserve de calculs et essais spécifiques à chaque cas.
Quels produits associés sont recommandés pour la mise en œuvre de ce sabot ?
Pour une fixation optimale, il est conseillé d’utiliser des cloueurs pneumatiques compatibles comme les modèles C 41/65 P1 ou F 40/65 G2, ainsi que des pointes d’ancrage annelées galvanisées ou des ancrages avec gaz, spécifiquement référencés dans la documentation produit.
