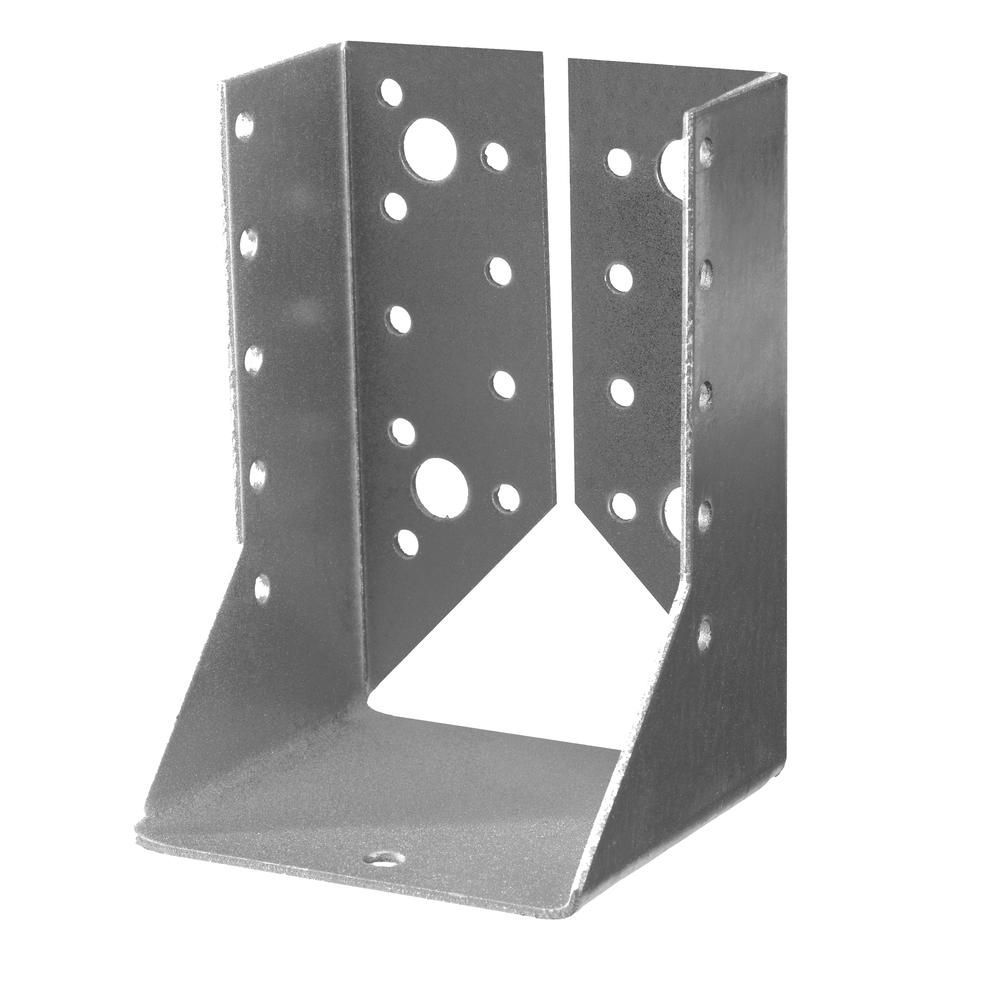

SABOT AILE INT 120 X 160 X 2,0 - ALSAFIX - SI120160

Découvrez le Sabot Aile Intérieur 120 x 160 x 2,0 d'ASLAFIX, idéal pour vos constructions.
Ce sabot est conçu pour assurer une connexion robuste entre les éléments en bois. Il facilite l'assemblage tout en garantissant une excellente résistance. Pour une installation optimale, il est recommandé de suivre les instructions de montage fournies et de veiller à utiliser des vis adaptées pour maximiser la solidité de la structure.
Le Sabot Aile Intérieur mesure 120 x 160 mm avec une épaisseur de 2,0 mm, procurant ainsi une grande stabilité. Sa conception précise permet une intégration facile dans les assemblages en bois, tout en garantissant une performance durable. Ce produit est un élément indispensable pour soutenir les charpentes légères et assurer la pérennité de votre projet de construction.

- Dimensions : 120 x 160 x 80 mm
- Épaisseur : 2,0 mm
- Type : Sabot aile intérieure
- Matériau : Acier
- Utilisation : Connecteurs pour structures en bois
- Compatibilité : ASLAFIX

Le Sabot Aile Intérieur 120 x 160 x 2,0 d'ALSAFIX est un connecteur en acier destiné à assurer une fixation robuste et invisible sur les poutres maîtresses, principalement utilisé dans les coins des structures en bois. Il facilite l'assemblage tout en garantissant une excellente résistance et une grande stabilité grâce à ses dimensions précises de 120 x 160 mm et une épaisseur de 2,0 mm.

Caractéristiques techniques :
- Dimensions : 120 x 160 x 80 mm
- Épaisseur : 2,0 mm
- Type : Sabot aile intérieure
- Matériau : Acier S 250 GD / 1.4571, galvanisé 20 µm
- Utilisation : Connecteur pour structures en bois, compatible avec la gamme ALSAFIX

Performances mécaniques (en kN) pour le modèle SI120160 :
- Résistance Fz,bas min TOT : 18,5 kN
- Résistance Fz,bas max TOT : 37,8 kN
- Résistance Fz,bas min PART : 10,7 kN
- Résistance Fz,bas max PART : 23,6 kN

Fonctionnement et application :
Les ailes du sabot sont pliées vers l’intérieur, ce qui permet une fixation « invisible » sur la poutre maîtresse, assurant un rendu esthétique et une protection contre les agressions extérieures. Ce sabot est principalement utilisé pour renforcer les assemblages d’angles dans les charpentes légères.

Recommandations d’utilisation :
- Suivre les instructions de montage fournies pour une installation optimale.
- Utiliser des vis adaptées pour maximiser la solidité de la structure.
- La mise en œuvre doit être précédée de calculs et essais propres à chaque cas.

Produits associés recommandés :

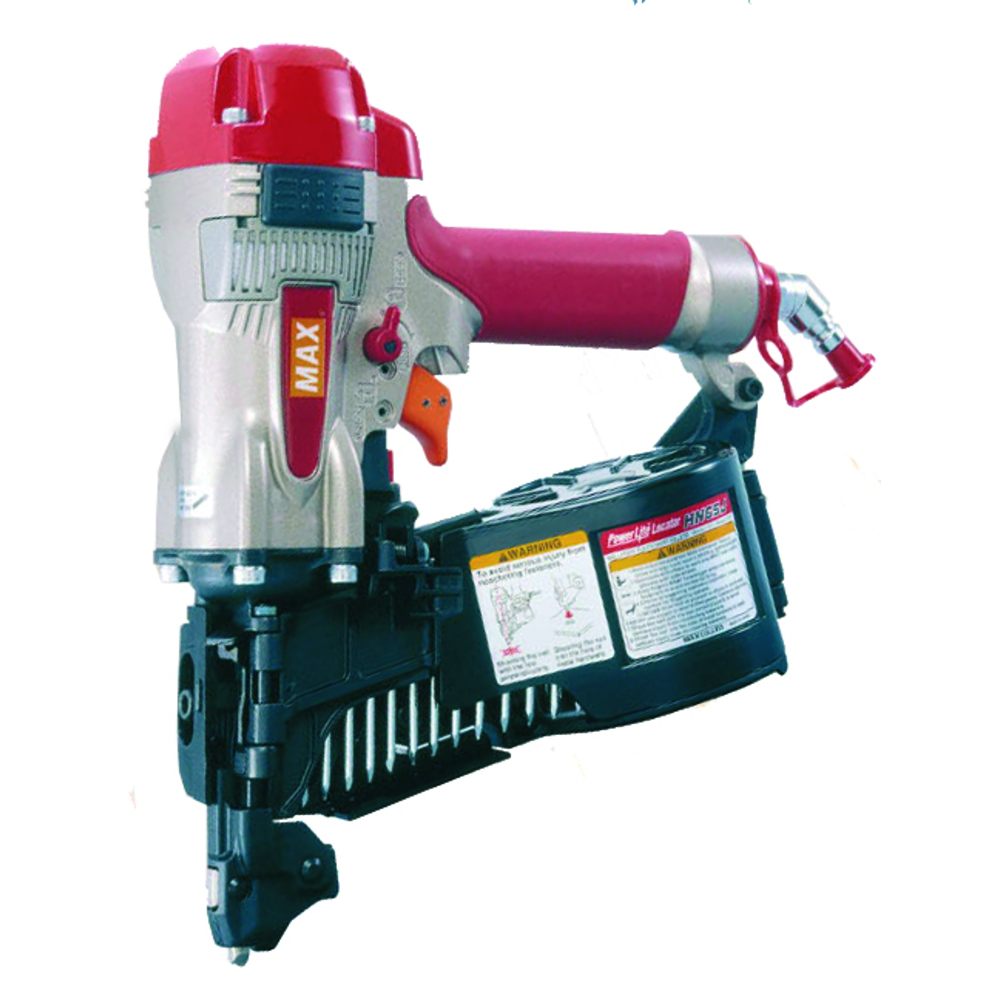

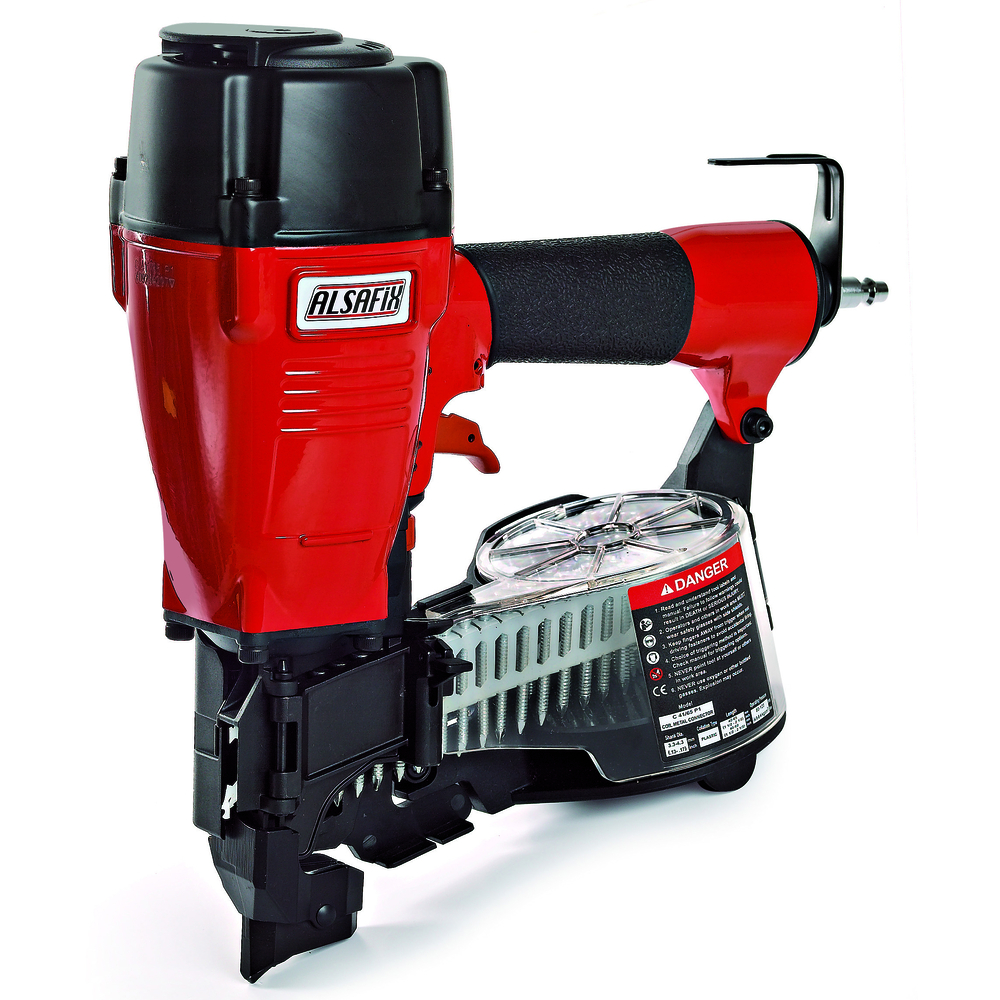

- Cloueur pneumatique C 41/65 P1 (Code : 12C3365M)

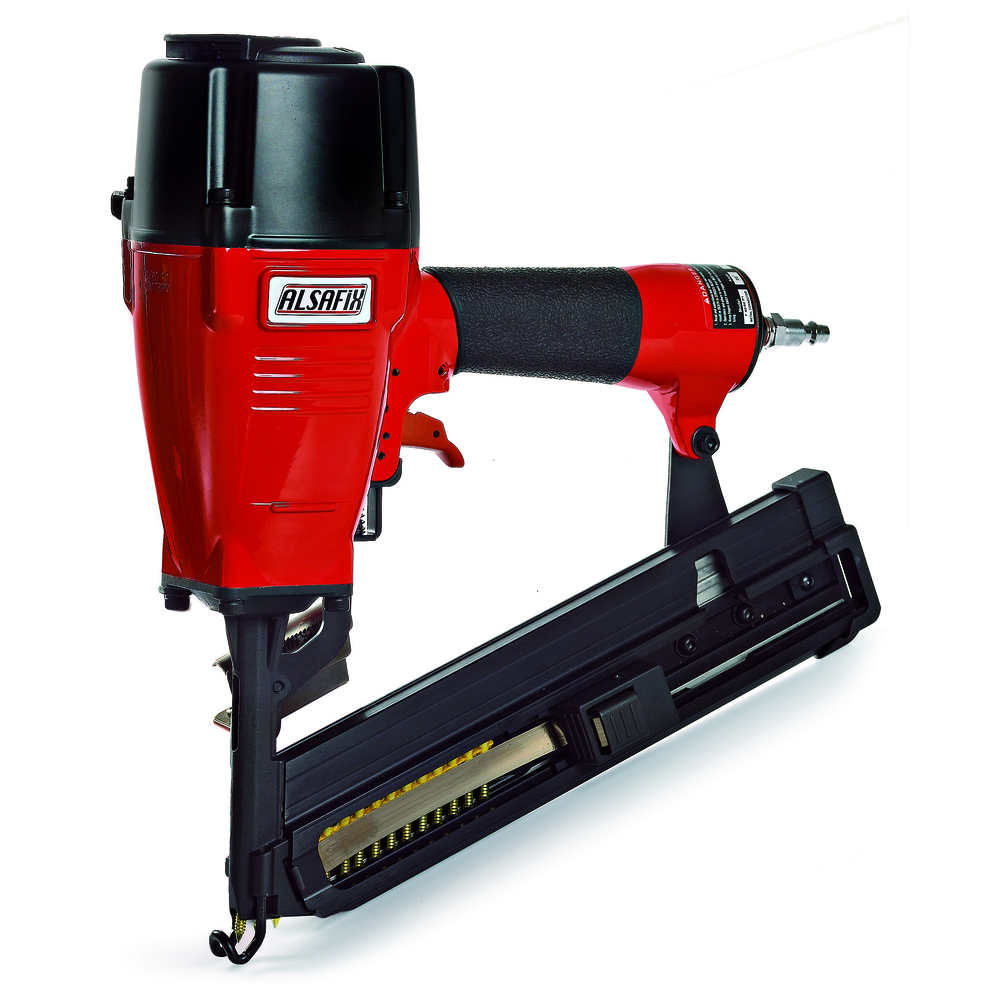

- Cloueur pneumatique F 40/65 G2 (Code : 12AG3465MC)
- Pointes ancrage annelée galva HDG (Code : MAX4135G)
- Ancrage avec gaz (Code : P3440356)

Avantages :
- Fixation robuste et durable pour structures en bois.
- Fixation invisible pour une meilleure esthétique.
- Grande stabilité grâce à une conception précise.
- Compatible avec une large gamme de consommables pour faciliter l’installation.

Conditionnement, stockage et conservation :
Non spécifiés dans le document, mais il est conseillé de stocker le produit dans un endroit sec pour préserver la qualité du galvanisé.

Normes et certifications :
- Acier de qualité S 250 GD / 1.4571
- Produit conforme aux normes CE et ATE (selon les logos présents sur la fiche).

Cette fiche technique est donnée à titre indicatif. ALSAFIX décline toute responsabilité en cas de mise en œuvre sans calculs et essais préalables adaptés à chaque situation.
