SABOT AILE INT 140 X 180 X 2,0 - ALSAFIX - SI140180
Référence : A060SI140180
Découvrez SABOT AILE INT 140 X 180 X 2,0 - ALSAFIX - SI140180 disponible à l'achat
- Conçu pour renforcer les assemblages en bois
- Dimensions adaptées aux structures courantes
- Épaisseur de 2,0 mm pour une bonne résistance
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

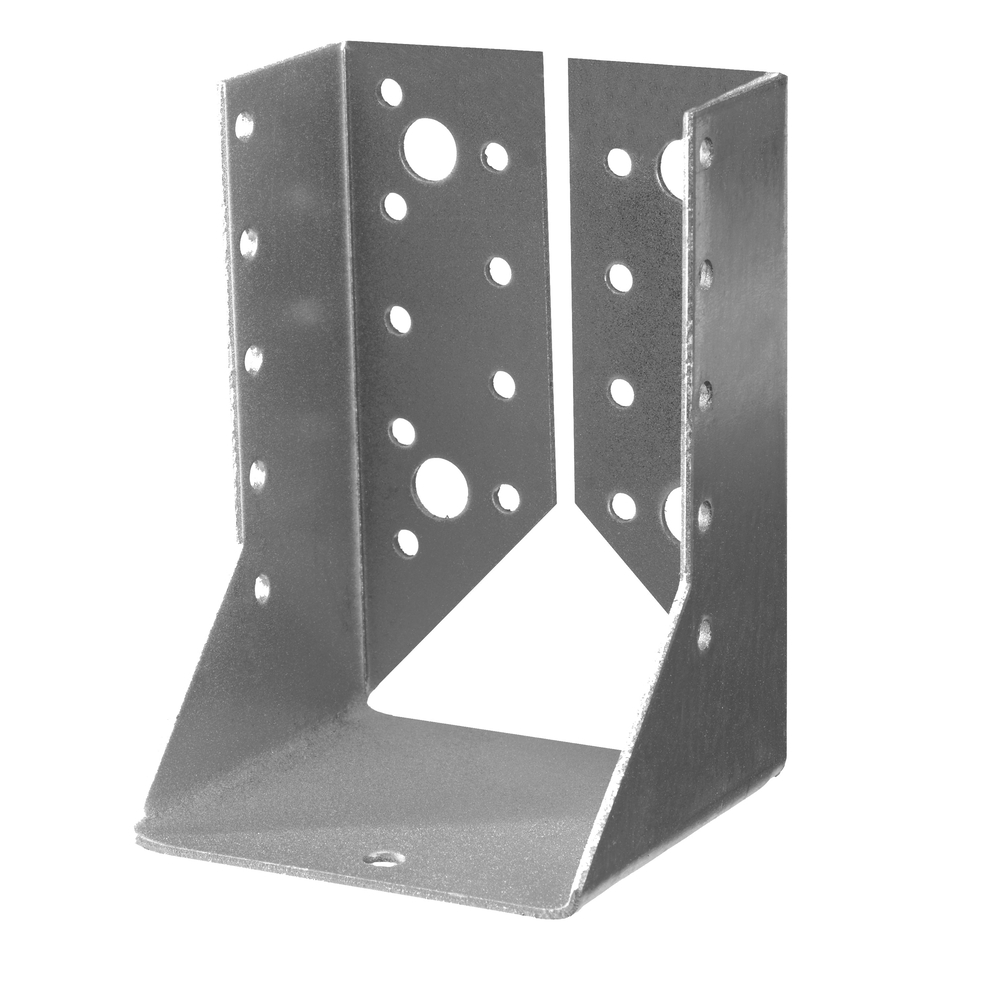

Le sabot aile intérieur ASLAFIX SI140180 est un élément essentiel pour vos travaux de construction.
Ce sabot est conçu pour assurer une connexion robuste entre les éléments de votre structure. Il est recommandé de l’utiliser en tant que connecteur pour renforcer les assemblages de bois, garantissant ainsi la stabilité et la sécurité de votre projet. Pour une installation optimale, suivez les instructions du fabricant et utilisez les fixations appropriées pour garantir un maintien solide.
Le sabot mesure 140 x 180 mm avec une épaisseur de 2,0 mm, offrant une conception adaptée aux exigences techniques des chantiers. Les dimensions spécifiques du sabot (140 x 180 x 80) permettent une grande compatibilité avec divers types de structures en bois. Fabriqué pour résister aux contraintes mécaniques, ce connecteur est une solution fiable pour vos projets de construction.
Caractéristiques techniques :
- Dimensions : 140 x 180 x 80 mm
- Épaisseur : 2,0 mm
- Type : Sabot aile intérieur
- Qualité de l’acier : S 250 GD / 1.4571
- Finition : galvanisation 20 µm
Performances mécaniques (charges en kN) :
- Effort maximal vertical total (Fz,bas max TOT) : 42,5 kN
- Effort maximal vertical partiel (Fz,bas max PART) : 23,6 kN
- Effort minimal vertical total (Fz,bas min TOT) : 20,8 kN
- Effort minimal vertical partiel (Fz,bas min PART) : 11,6 kN
Usages et applications :
- Utilisé principalement dans les coins des structures en bois
- Permet une fixation invisible sur la poutre maîtresse grâce aux ailes pliées vers l’intérieur
- Recommandé pour renforcer les assemblages de bois dans la construction
Fonctionnement :
- Fixation à l’aide de pointes ou clous adaptés, en respectant les consignes du fabricant
- Compatible avec divers types de structures bois grâce à ses dimensions spécifiques
Produits associés recommandés :

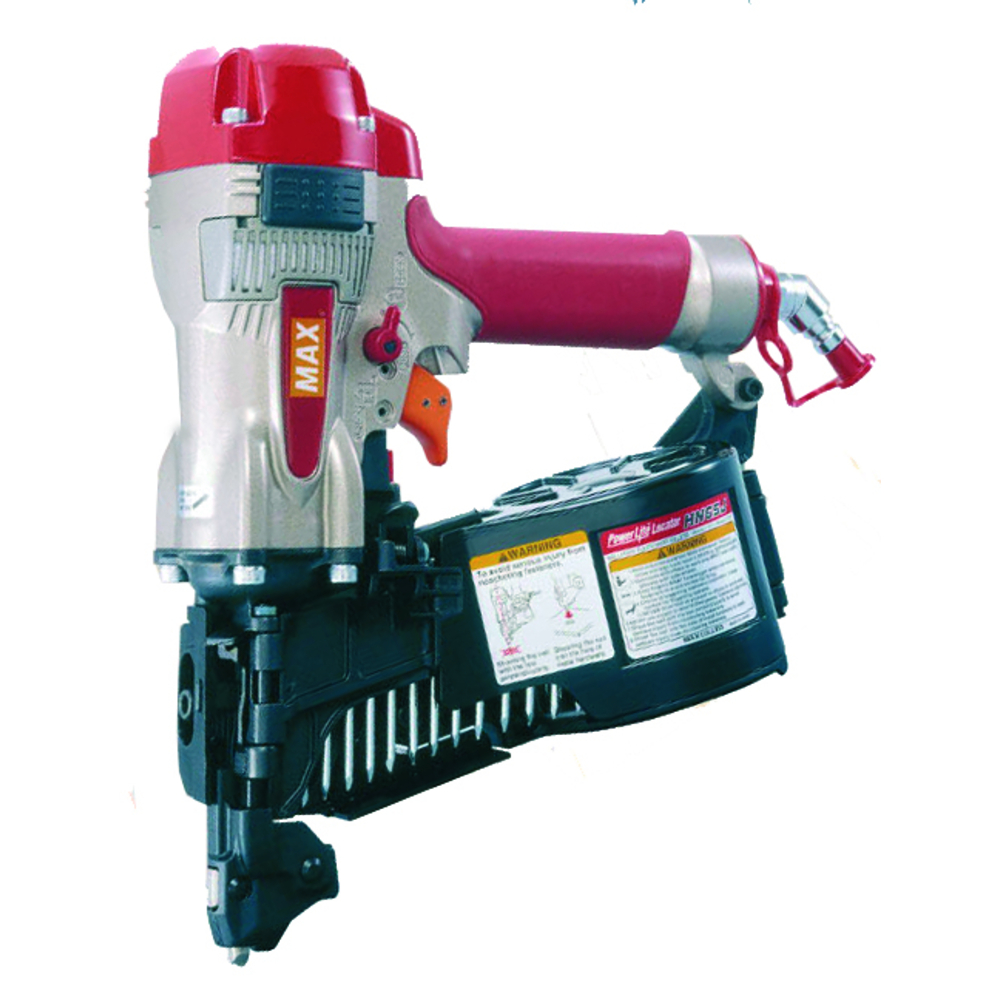

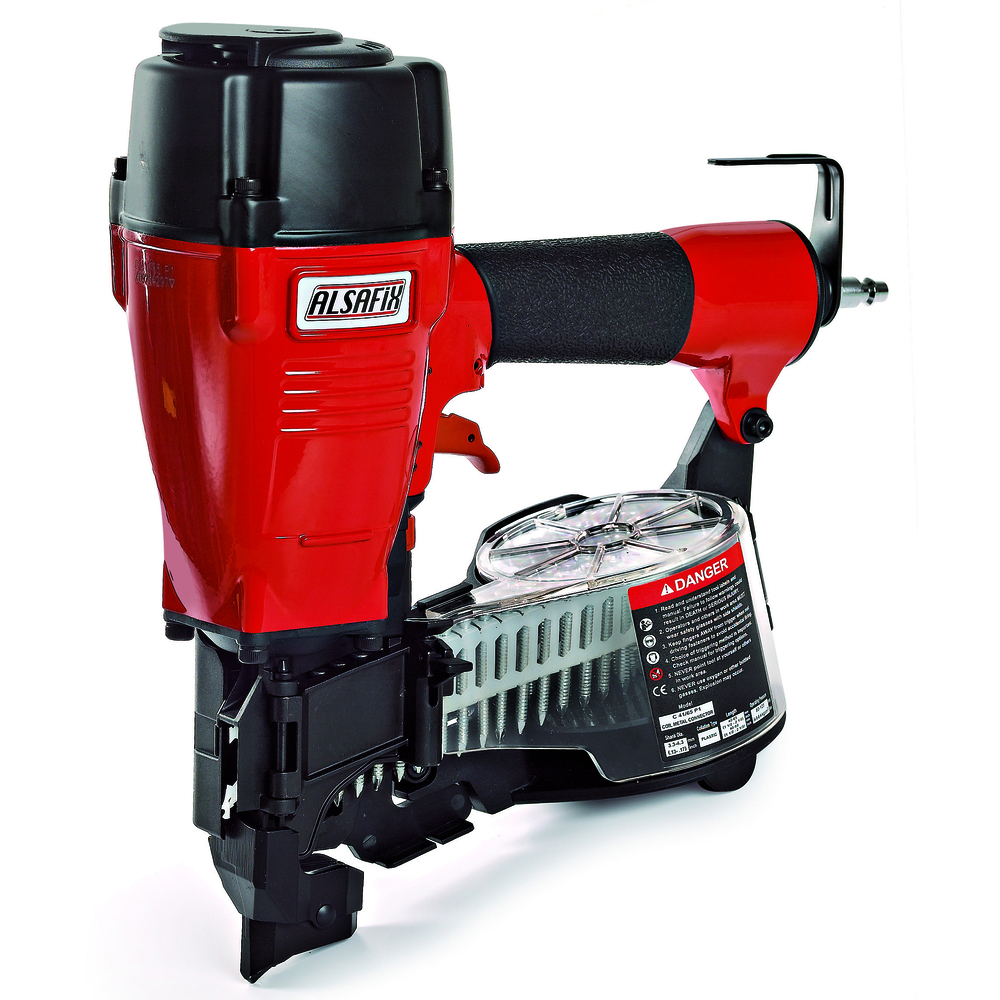

- Cloueur pneumatique C 41/65 P1 (Code : 12C3365M)

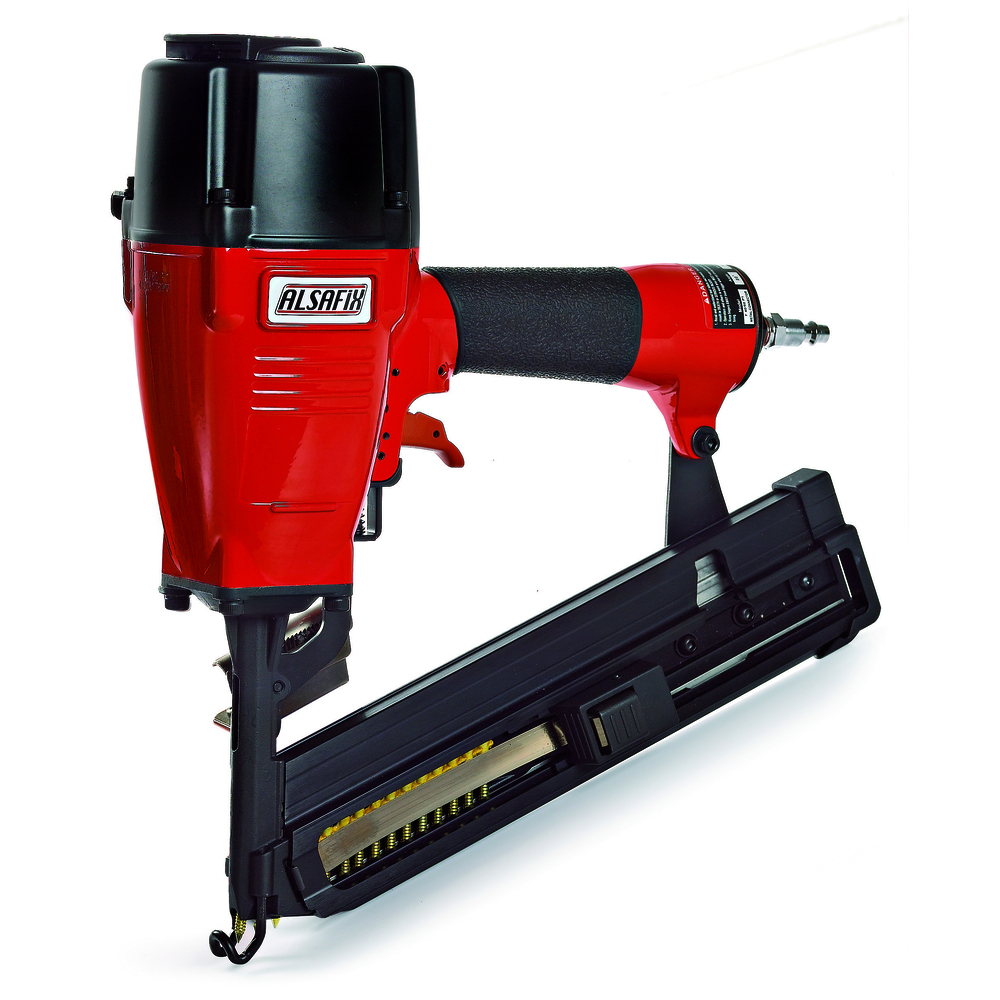

- Cloueur pneumatique F 40/65 G2 (Code : 12AG3465MC)
- Pointes ancrage annelées galva HDG (Code : MAX4135G)
- Ancrage avec gaz (Code : P3440356)
Conditions d’utilisation et recommandations :
- Utilisation sous réserve de calculs et essais préalables adaptés à chaque cas
- Respect des normes CE et ATE
- Stockage et conservation dans un environnement sec pour préserver la galvanisation
Avantages produit :
- Fixation solide et discrète
- Résistance mécanique élevée adaptée aux exigences des chantiers
- Compatibilité avec une large gamme de structures bois
Le sabot ASLAFIX SI140180 est une solution fiable et performante pour assurer la stabilité et la sécurité des assemblages bois en construction, particulièrement adaptée aux applications où l’esthétique de la fixation doit être préservée.
- Dimensions : 140 x 180 x 80 mm
- Épaisseur : 2,0 mm
- Type : Sabot aile intérieur
- Marque : ASLAFIX
- Utilisation : Connecteurs pour assemblage en bois
Questions produits
Quels sont les critères techniques spécifiques du sabot aile intérieur ASLAFIX SI140180 ?
Ce sabot mesure 140 x 180 x 80 mm avec une épaisseur de 2,0 mm. Il est fabriqué en acier de qualité S 250 GD / 1.4571 avec une finition galvanisée de 20 µm. Sa conception à ailes pliées vers l’intérieur permet une fixation invisible sur la poutre maîtresse, adaptée aux assemblages en bois d’angle.
Quelles sont les performances mécaniques du sabot SI140180 en termes de charges supportées ?
Le sabot supporte un effort maximal vertical total (Fz,bas max TOT) de 42,5 kN et un effort minimal vertical total (Fz,bas min TOT) de 20,8 kN. Pour les efforts partiels, il résiste jusqu’à 23,6 kN en maximal et 11,6 kN en minimal, garantissant une bonne tenue mécanique dans les assemblages bois.
Comment doit-on fixer ce sabot pour assurer une installation optimale ?
La fixation doit se faire à l’aide de pointes ou clous adaptés, conformément aux consignes du fabricant. L’utilisation de cloueurs pneumatiques recommandés (modèles C 41/65 P1 ou F 40/65 G2) et de pointes d’ancrage annelées galvanisées assure un maintien solide et conforme aux exigences du produit.
Dans quels contextes d’usage le sabot aile intérieur SI140180 est-il principalement utilisé ?
Ce sabot est conçu pour renforcer les assemblages en bois, principalement dans les coins des structures. Sa fixation invisible sur la poutre maîtresse le rend adapté aux applications où l’esthétique de l’assemblage est importante, tout en assurant la stabilité et la sécurité de la construction.
Quelles normes et certifications garantissent la conformité du sabot ASLAFIX SI140180 ?
Le produit respecte les normes CE et bénéficie d’un Avis Technique Européen (ATE). Son acier S 250 GD / 1.4571 et sa finition galvanisée de 20 µm assurent la qualité et la durabilité requises pour les usages en construction bois.
