SABOT AILE INT 200 X 240 X 2,5 - ALSAFIX - SI200240
Référence : A060SI200240
Découvrez SABOT AILE INT 200 X 240 X 2,5 - ALSAFIX - SI200240 disponible à l'achat
- Conçu en acier pour une grande résistance
- Dimensions adaptées pour une fixation solide
- Idéal pour assemblages et structures en bois
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

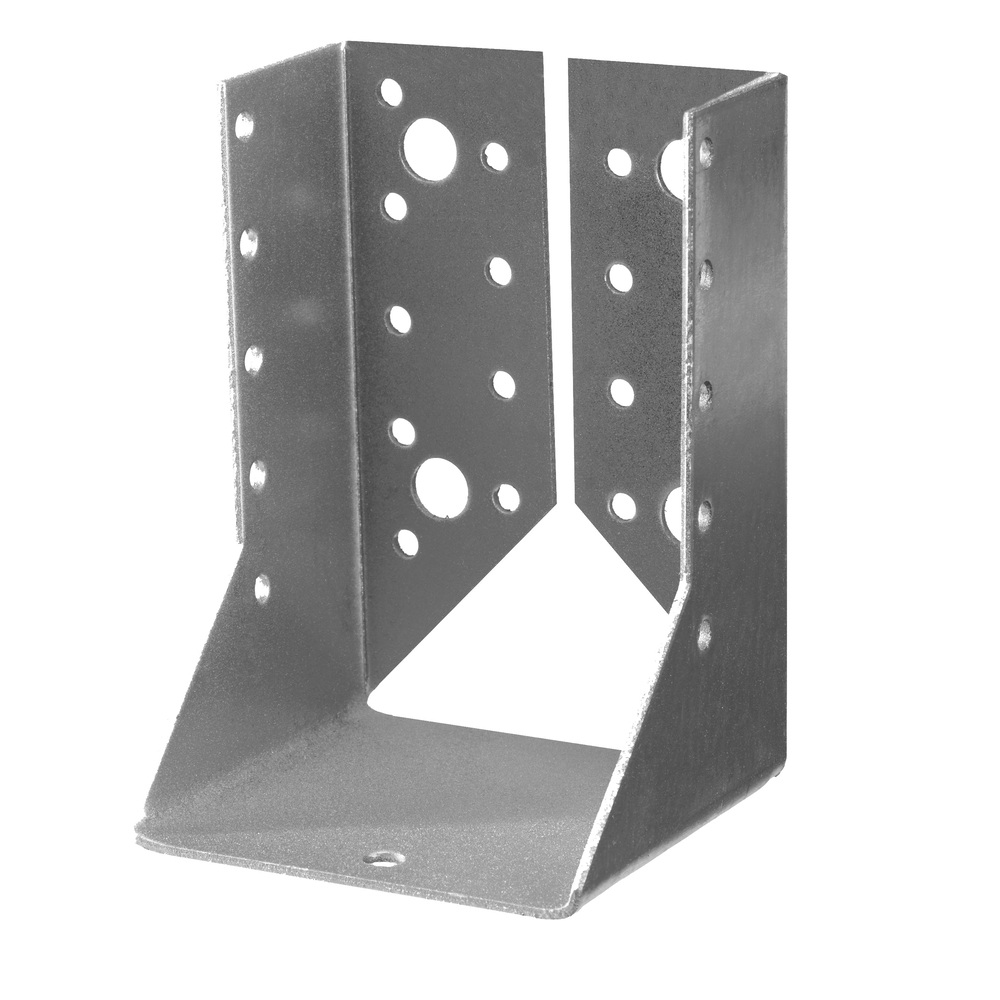

Le sabot aile intérieure SI200240 est un accessoire essentiel pour vos travaux de construction et d’aménagement. Avec des dimensions de 200 x 240 x 2,5 mm, il garantit une connexion solide et fiable pour vos structures en bois.
Conçu pour offrir un support optimal, ce sabot s'installe facilement en utilisant des vis adaptées. Il est recommandé de positionner le sabot sur des poutres bien taillées et de suivre les instructions du fabricant pour assurer une sécurité maximale. Ce produit est particulièrement utile lors de la création de supports pour plafonds, terrasses ou autres structures nécessitant une liaison rigoureuse.
Parmi ses caractéristiques techniques, le sabot aile intérieure est fabriqué avec des matériaux de qualité, assurant ainsi résistance et durabilité. Sa conception astucieuse permet de recevoir des éléments de construction en bois tout en maintenant une excellente stabilité. Profitez de ce produit pour optimiser la robustesse de vos réalisations.
Ce sabot permet une fixation « invisible » sur la poutre maîtresse et s’installe facilement avec des vis adaptées (non fournies). Il est recommandé de le positionner sur des poutres bien taillées et de respecter les consignes du fabricant pour garantir la sécurité maximale de la structure.
Applications principales :
- Construction et rénovation de structures en bois
- Supports pour plafonds, terrasses ou autres éléments nécessitant une liaison rigoureuse
Caractéristiques techniques :
- Type de produit : Sabot aile intérieur
- Dimensions : 200 x 240 x 2,5 mm
- Matériau : Acier S 250 GD / 1.4571, galvanisé 20 µm
- Usage : Connecteurs pour assemblages en bois
- Norme : Conforme à la norme EN 14592
- Fixation : Vis non incluses
- Capacité de charge :
- Charge minimale Fz,bas : 34,5 kN
- Charge maximale Fz,bas : 56,1 kN
- Charge minimale PART : 17,0 kN
- Charge maximale PART : 27,6 kN
Performances et résistances :
- Résistance élevée adaptée aux exigences des structures en bois
- Capacité de charge détaillée dans le tableau technique (page 2) avec des valeurs précises de charges minimales et maximales selon les efforts appliqués
Produits associés recommandés :

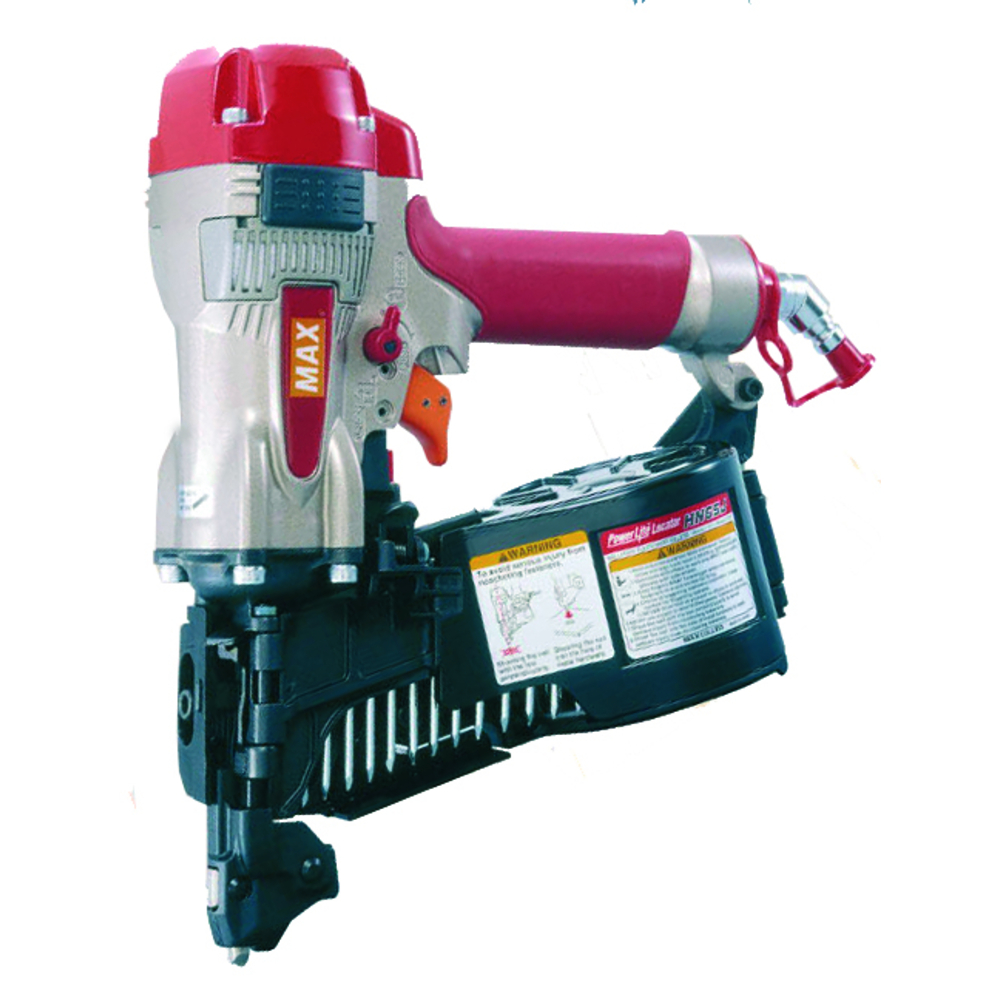

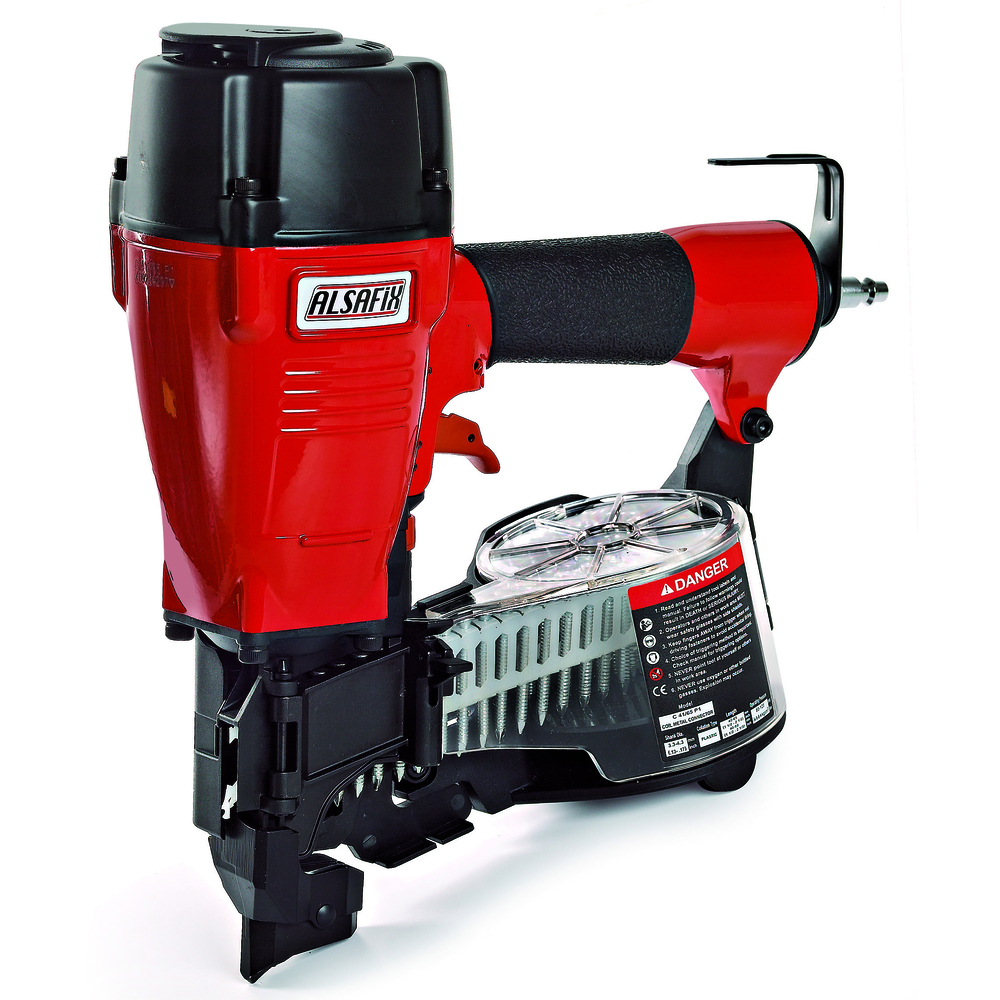

- Cloueur pneumatique C 41/65 P1 (Code : 12C3365M)

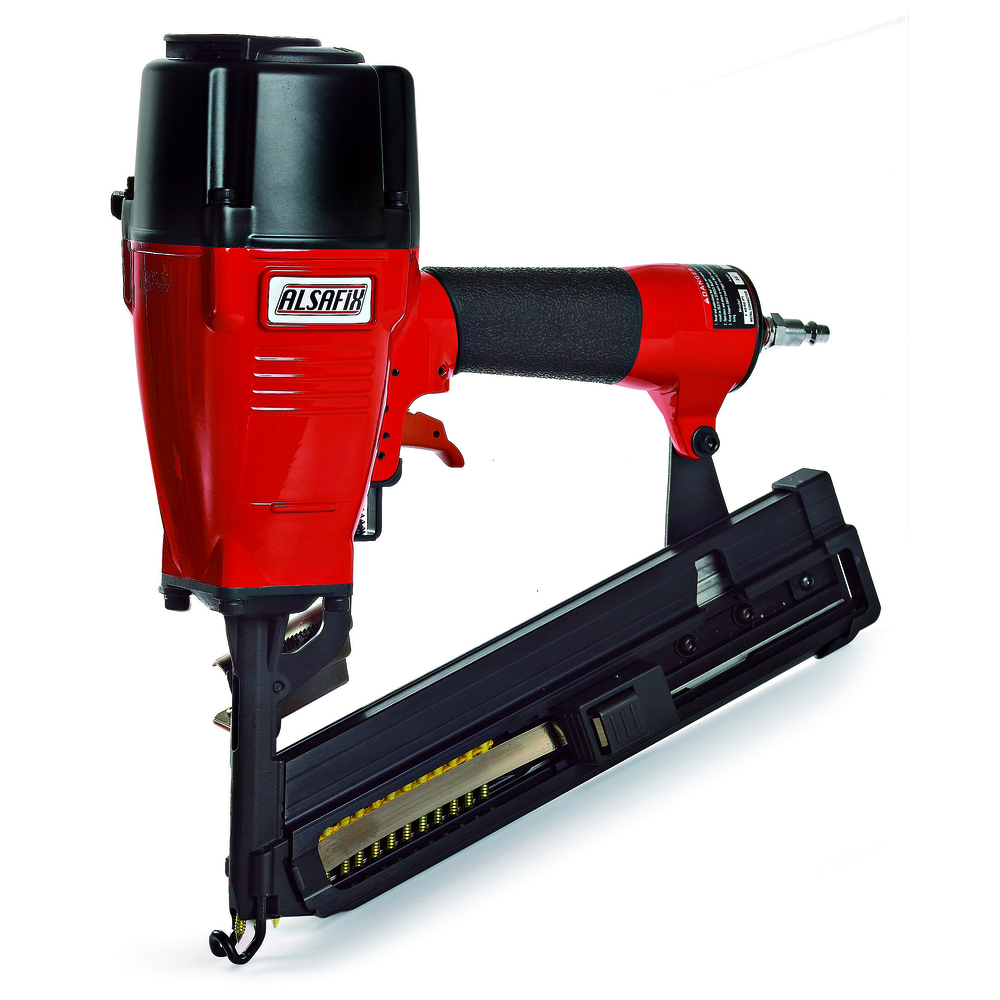

- Cloueur pneumatique F 40/65 G2 (Code : 12AG3465MC)
- Pointes ancrage annelée galva HDG (Code : MAX4135G)
- Ancrage avec gaz (Code : P3440356)
Conditions d’utilisation et recommandations :
- Utiliser des vis adaptées pour la fixation
- Installer sur des poutres correctement taillées
- Respecter les calculs et essais propres à chaque cas d’application pour garantir la sécurité
- Stockage dans un environnement sec pour préserver la galvanisation
Avantages produit :
- Fixation invisible pour une esthétique soignée
- Haute résistance mécanique et durabilité grâce à la qualité de l’acier et au traitement galvanisé
- Facilité d’installation et polyvalence dans les applications bois
Le sabot aile intérieure SI200240 est un élément fiable et performant pour renforcer les assemblages en bois dans les travaux de construction et rénovation, garantissant stabilité et sécurité des structures.
- Type de produit : Sabot aile intérieur
- Dimensions : 200 x 240 x 2,5 mm
- Matériau : Acier
- Usage : Connecteurs pour assemblages en bois
- Conformité : Norme EN 14592
- Fixation : Vis de fixation non incluses
- Capacité de charge : Adapté pour structures en bois
- Applications : Construction et rénovation
- Marque : ASLAFIX
Questions produits
Quelles sont les dimensions et caractéristiques principales du sabot aile intérieure SI200240 ?
Le sabot mesure 200 x 240 x 2,5 mm et est fabriqué en acier S 250 GD / 1.4571 avec un traitement galvanisé de 20 µm. Il est conçu pour des assemblages en bois avec des ailes pliées vers l’intérieur, permettant une fixation invisible sur la poutre maîtresse.
Quelle est la capacité de charge du sabot SI200240 ?
Ce sabot offre une capacité de charge minimale en effort vertical (Fz,bas) de 34,5 kN et maximale de 56,1 kN. Pour les efforts partiels, la charge minimale est de 17,0 kN et la maximale de 27,6 kN, assurant une résistance adaptée aux exigences des structures en bois.
À quelles normes ce sabot est-il conforme ?
Le sabot est conforme à la norme EN 14592, garantissant sa conformité aux exigences réglementaires pour les connecteurs métalliques utilisés dans les assemblages bois.
Quels sont les conseils pour une installation correcte du sabot ?
Il est recommandé de positionner le sabot sur des poutres bien taillées, d’utiliser des vis adaptées (non fournies) et de respecter les consignes du fabricant ainsi que les calculs et essais propres à chaque cas pour assurer la sécurité maximale de la structure.
Quels produits associés peuvent être utilisés avec ce sabot ?
Pour la fixation, il est conseillé d’utiliser des cloueurs pneumatiques compatibles comme le modèle C 41/65 P1 ou F 40/65 G2, ainsi que des pointes d’ancrage annelées galvanisées ou des ancrages avec gaz, référencés dans la documentation produit.
