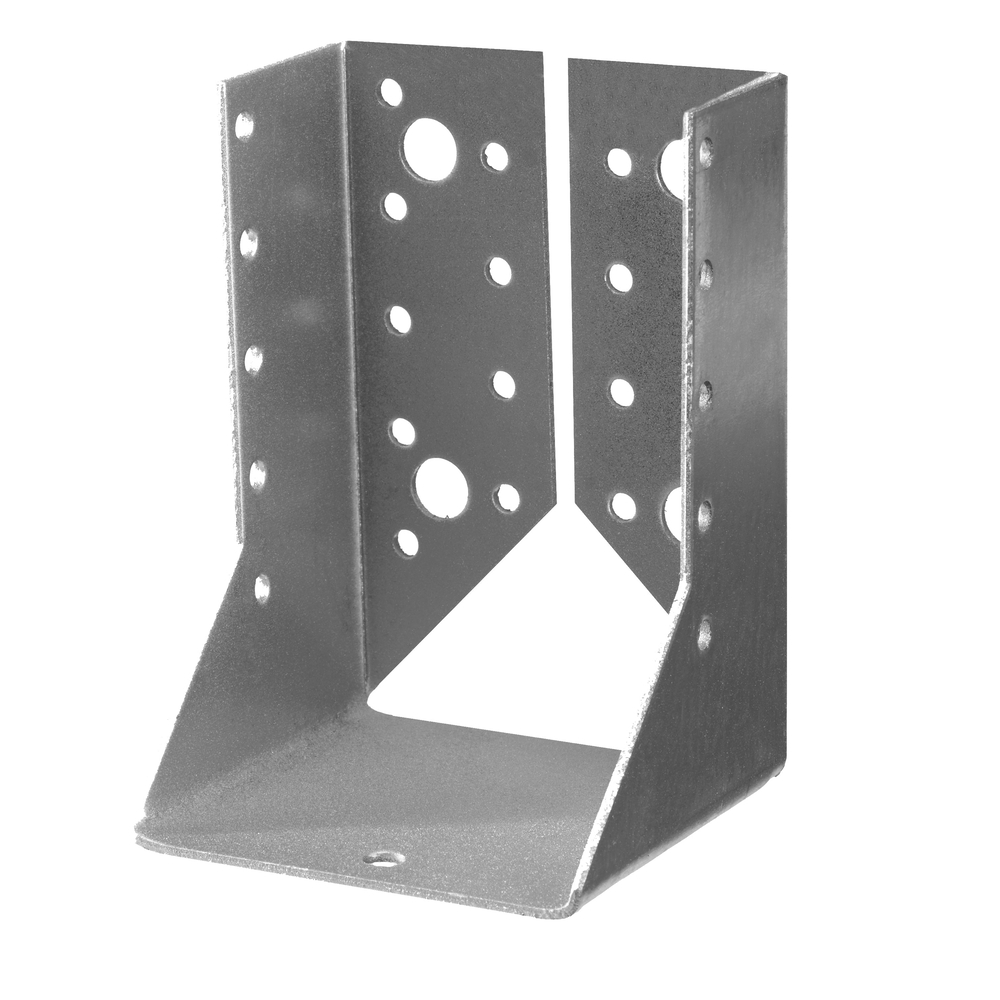

SABOT AILE INT 80 X 120 X 2,0 - ALSAFIX - SI080120

Le sabot aile intérieur ASLAFIX mesure 80 x 120 x 2,0 mm, idéal pour assurer une liaison solide dans vos constructions.
Ce sabot est conçu pour être intégré facilement dans des structures bois, offrant un support optimal pour les poutres et autres éléments de charpente. Il est recommandé de l'utiliser dans des assemblages nécessitant une résistance mécanique supérieure. Pour une installation efficace, suivez les instructions du fabricant et veillez à utiliser des vis adaptées à votre application.
Le sabot aile intérieur est fabriqué en acier de haute qualité, garantissant durabilité et robustesse. Ses dimensions précises de 80 x 120 mm, avec une épaisseur de 2,0 mm, assurent une performance optimale dans diverses configurations de montage. Ce connecteur est idéal pour les projets de construction nécessitant des éléments de fixation fiables et résistants.

- Dimensions : 80 x 120 x 2,0 mm
- Type de produit : Sabot aile intérieur
- Matériau : Acier
- Utilisation : Connecteurs
- Design : Conçu pour une fixation solide
- Épaisseur : 2,0 mm

Le sabot aile intérieur ALSAFIX SI080120 mesure 80 x 120 mm avec une épaisseur de 2,0 mm. Il est conçu pour assurer une fixation solide et discrète dans les assemblages bois, notamment dans les coins, grâce à ses ailes pliées vers l’intérieur qui permettent une fixation « invisible » sur la poutre maîtresse.

Ce connecteur est fabriqué en acier de haute qualité (acier S 250 GD / 1.4571) avec un revêtement galvanisé de 20 µm, garantissant durabilité, robustesse et résistance à la corrosion.

Caractéristiques techniques principales :
- Dimensions : 80 x 120 x 2,0 mm
- Type : Sabot aile intérieur
- Matériau : Acier galvanisé
- Usage : Connecteur pour fixation dans les structures bois
- Épaisseur : 2,0 mm
- Fixation recommandée avec vis adaptées selon les instructions du fabricant

Performances mécaniques (valeurs en kN) pour le modèle SI080120 :
- Résistance minimale en effort Fz, bas total (TOT) : 11,2 kN
- Résistance maximale en effort Fz, bas total (TOT) : 27,5 kN
- Résistance minimale en effort Fz, bas partiel (PART) : 6,4 kN
- Résistance maximale en effort Fz, bas partiel (PART) : 18,1 kN

Applications :
- Principalement utilisé dans les coins des structures bois pour une fixation invisible sur la poutre maîtresse
- Convient pour des assemblages nécessitant une résistance mécanique élevée

Produits associés recommandés pour la fixation :

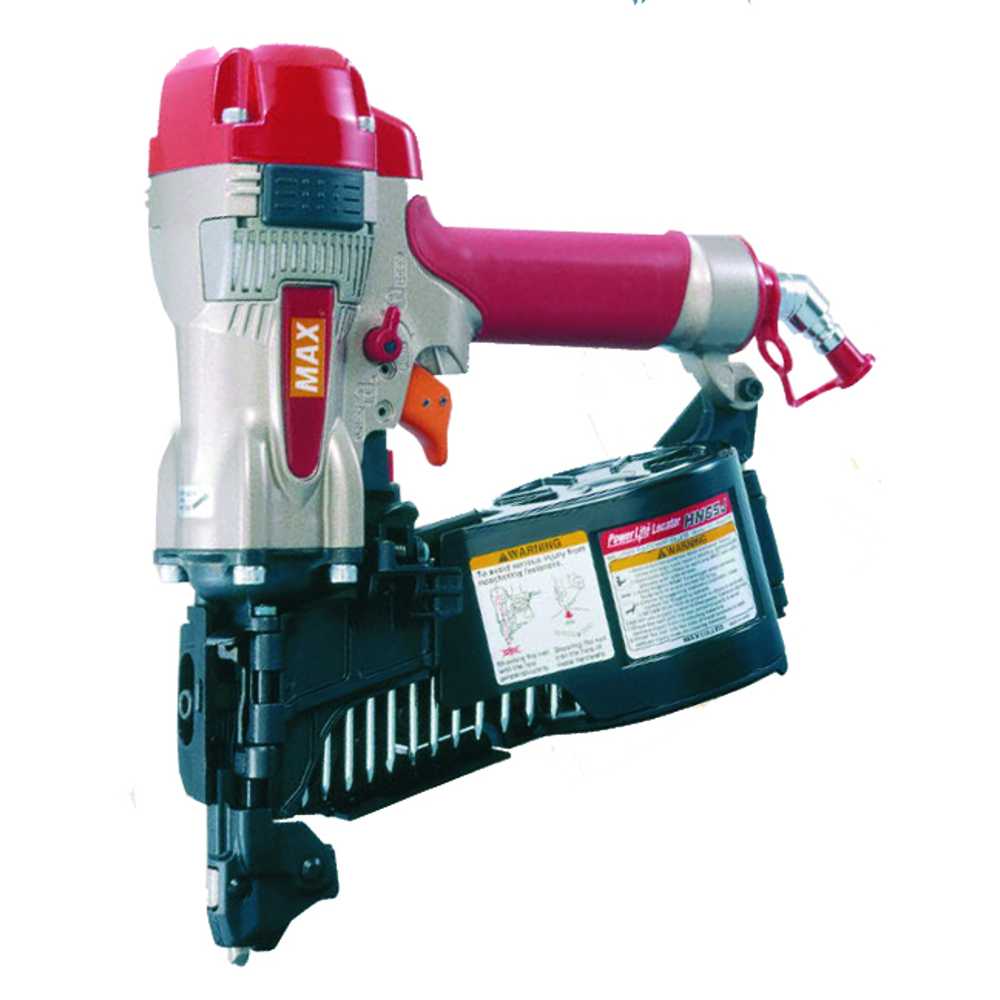

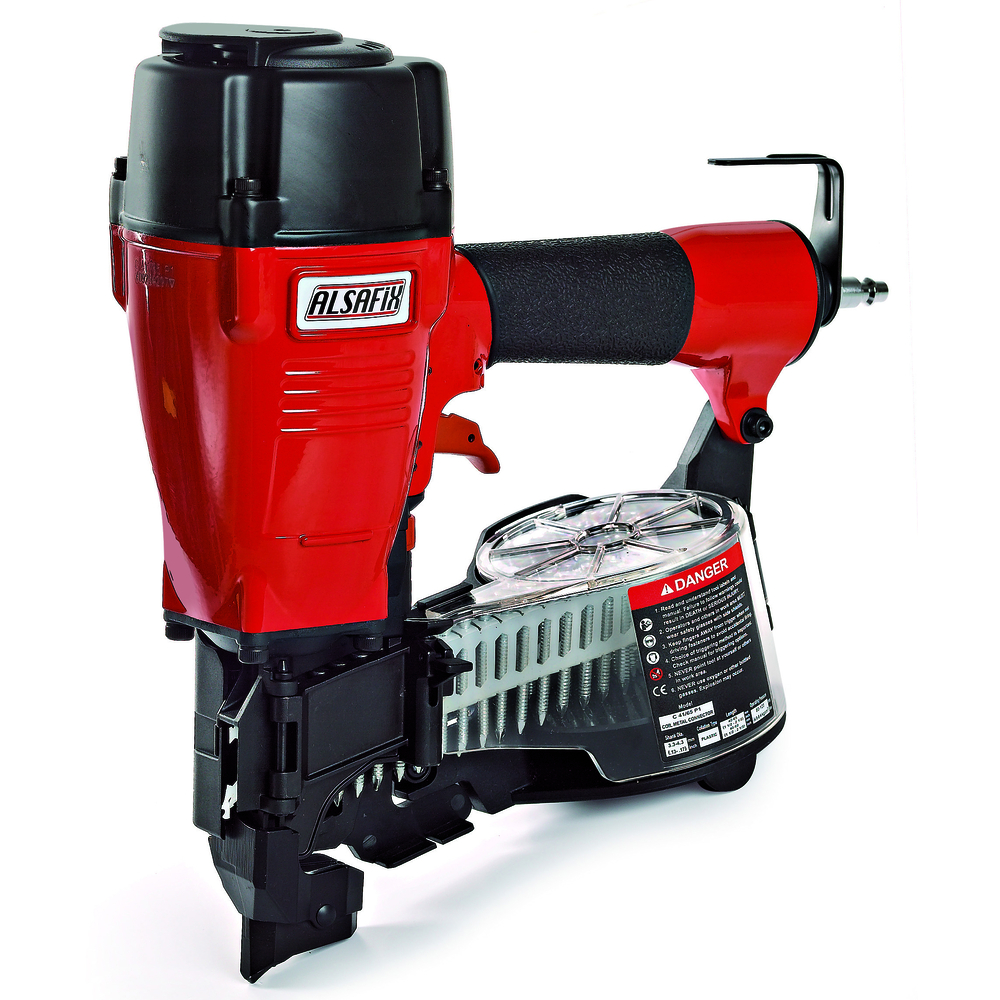

- Cloueur pneumatique C 41/65 P1 (Code : 12C3365M)

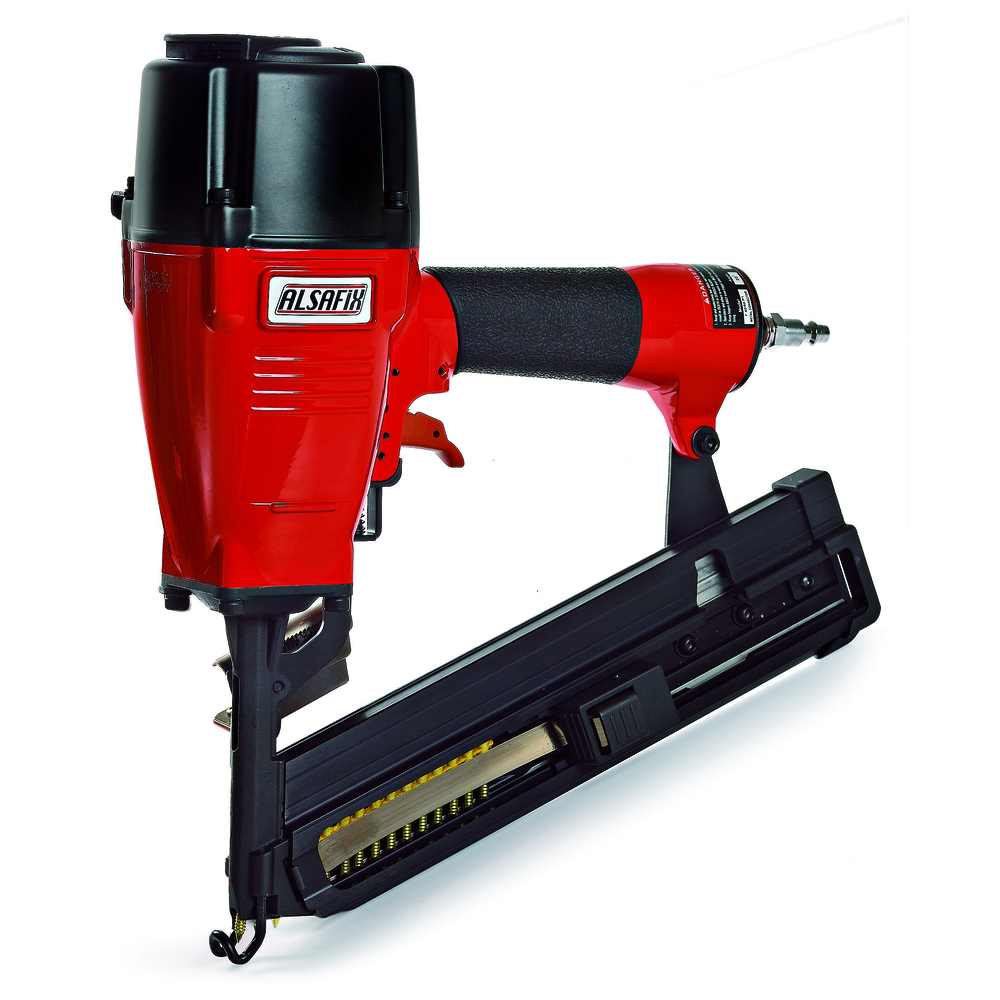

- Cloueur pneumatique F 40/65 G2 (Code : 12AG3465MC)
- Pointes d’ancrage annelées galva HDG (Code : MAX4135G)
- Ancrage avec gaz (Code : P3440356)

Conditions d’utilisation et recommandations :
- Installation conforme aux instructions du fabricant
- Utilisation de vis ou pointes adaptées recommandée
- Mise en œuvre avec calcul et essais préalables propres à chaque cas pour garantir la sécurité de la structure

Avantages produit :
- Fixation solide et durable grâce à l’acier galvanisé de qualité
- Design permettant une fixation discrète et esthétique
- Large gamme de dimensions pour s’adapter à divers besoins de construction

Conditionnement, stockage et conservation :
- Non spécifié dans le document, mais le produit doit être stocké dans un endroit sec pour préserver le revêtement galvanisé et la qualité de l’acier

Normes et certifications :
- Qualité de l’acier conforme S 250 GD / 1.4571
- Certification CE et ATE (conforme aux normes européennes)

Ces informations sont extraites du document technique Alsafix pages 1 et 2, incluant tableaux de dimensions, performances et recommandations d’usage.
