SABOT AILE INT 90 X 145 X 2,0 - ALSAFIX - SI900205
Référence : A060SI900205
Découvrez SABOT AILE INT 90 X 145 X 2,0 - ALSAFIX - SI900205 disponible à l'achat
- Fabriqué en acier pour une grande solidité
- Dimensions adaptées pour divers assemblages bois
- Renforce efficacement la stabilité des structures
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

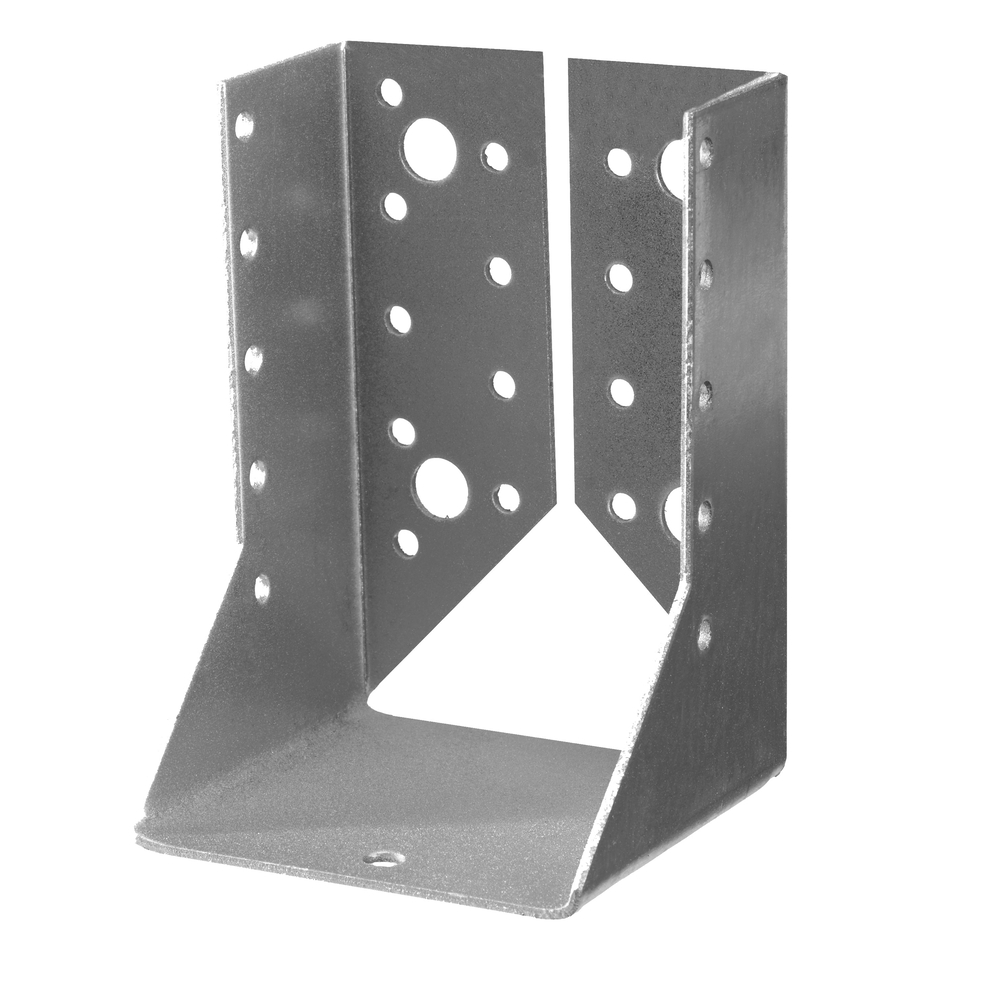

Découvrez le sabot aile intérieur ASLAFIX, un accessoire essentiel pour vos structures en bois.
Ce sabot est conçu pour assurer une connexion fiable entre les éléments de charpente. Il est recommandé de l'utiliser dans les assemblages en bois, garantissant ainsi une meilleure stabilité de vos constructions. Pour une installation optimale, il est conseillé de suivre les instructions de montage et de s'assurer que les surfaces sont propres et sèches.
Le sabot aile intérieur mesure 90 x 205 mm avec une épaisseur de 2,0 mm. Fabriqué en acier de haute qualité, il garantit une solidité et une durabilité accrues. Ce modèle est spécifiquement destiné à renforcer vos assemblages en bois, offrant ainsi une excellente résistance aux charges. Les dimensions de 90 x 145 x 2,0 mm en font un choix idéal pour divers types de projets.
Description et usage :
- Sabot aile intérieur mesurant 90 x 145 x 2,0 mm.
- Fabriqué en acier de qualité S 250 GD / 1.4571 avec un traitement galvanisé de 20 µm pour une protection contre la corrosion.
- Destiné à la fixation et au renforcement des assemblages en bois, particulièrement adapté aux coins.
- Permet une fixation solide tout en restant discrète grâce aux ailes repliées vers l’intérieur.
Caractéristiques techniques :
- Dimensions : 90 mm (largeur aile 1) x 145 mm (largeur aile 2) x 80 mm (hauteur) avec une épaisseur de 2,0 mm.
- Nombre et diamètre des trous pour fixation : 32 trous Ø 5 mm et 8 trous Ø 13 mm.
- Poids : 20 kg (donné dans le tableau, probablement par lot ou unité spécifique).
- Référence produit : SI900205.
Performances mécaniques (valeurs indicatives) :
- Résistance aux efforts verticaux (Fz, bas) totaux : minimum 17,0 kN, maximum 27,6 kN.
- Résistance aux efforts partiels : minimum 8,0 kN, maximum 18,0 kN (valeurs issues du tableau pour ce modèle).
- Ces valeurs garantissent une excellente capacité de charge pour les assemblages en bois.
Matériaux et composition :
- Acier S 250 GD / 1.4571, assurant robustesse et durabilité.
- Traitement galvanisé 20 µm pour protection contre la corrosion.
Compatibilités et produits associés :

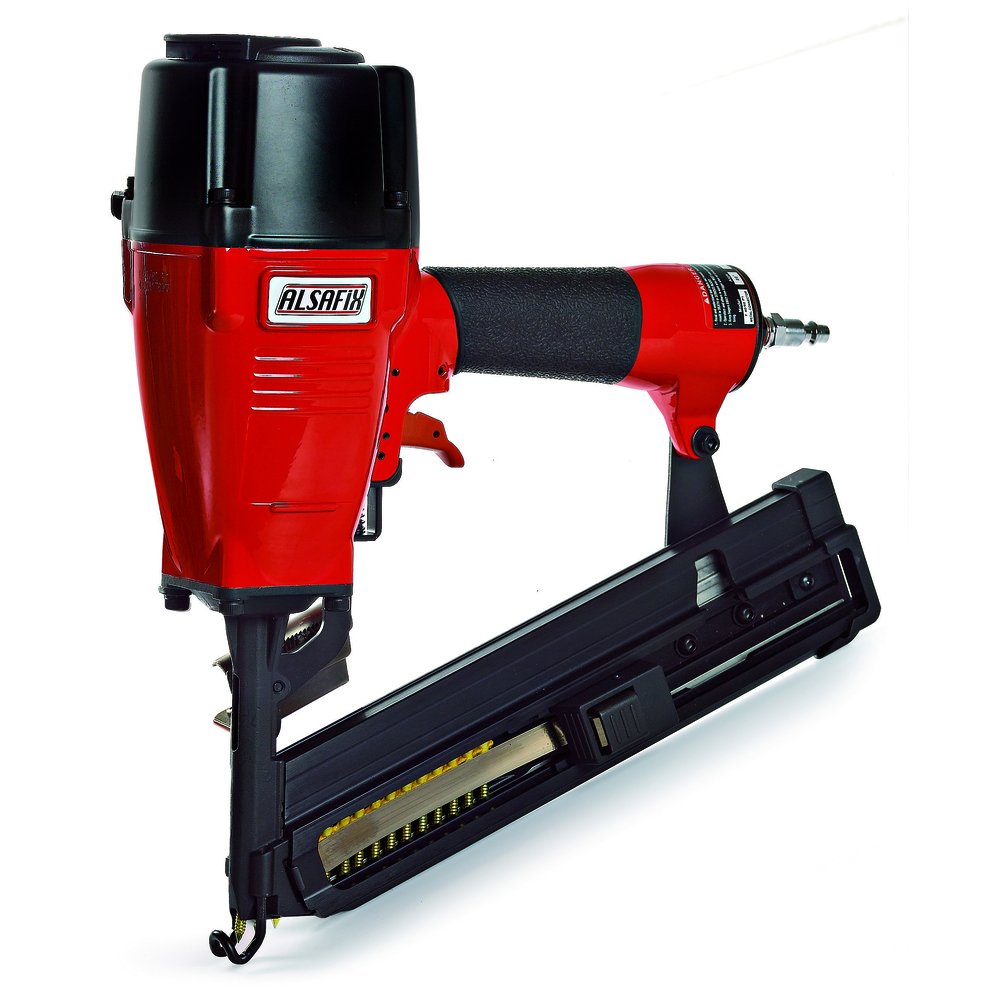

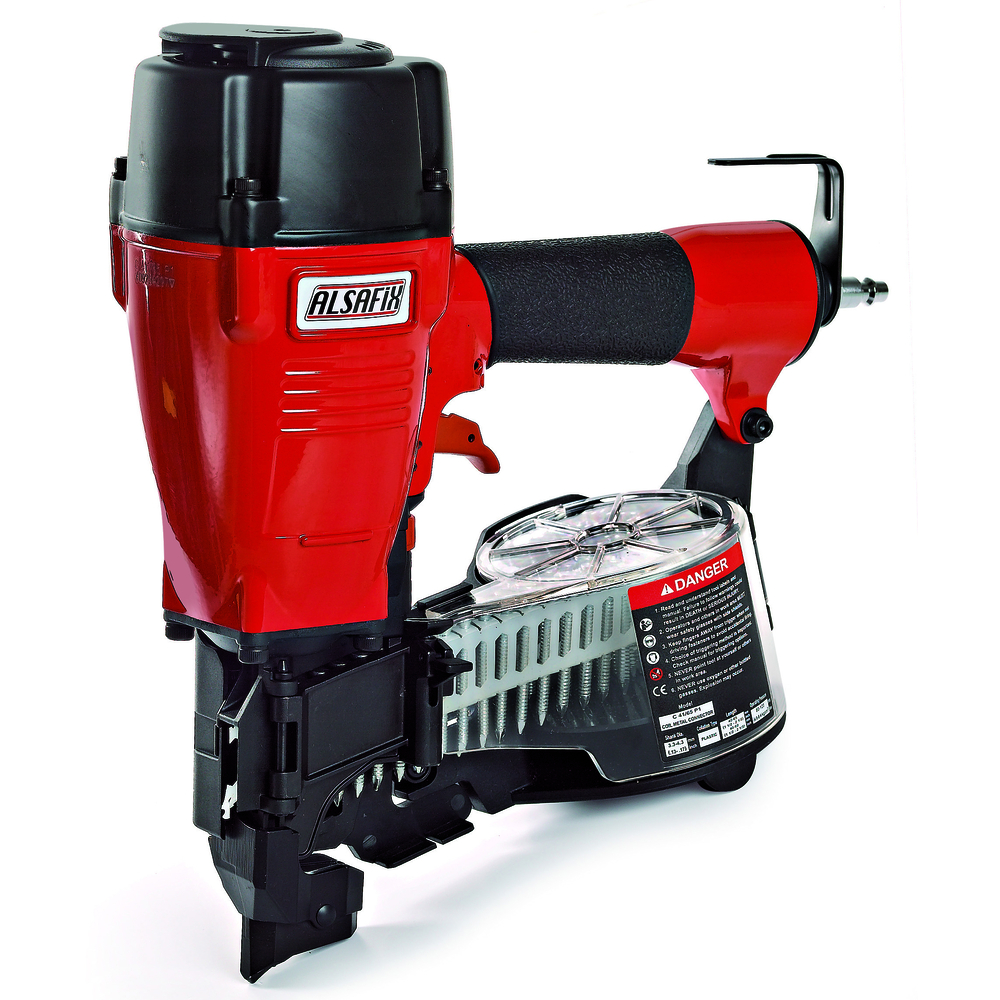

- Compatible avec différents types de cloueurs pneumatiques recommandés : Cloueur pneumatique C 41/65 P1 (Code : 12C3365M), Cloueur pneumatique F 40/65 G2 (Code : 12AG3465MC).
- Utilisation recommandée avec des pointes d’ancrage annelées galva HDG (Code : MAX4135G) et ancrage avec gaz (Code : P3440356).
Conditions d’utilisation et recommandations :
- Installation sur surfaces propres et sèches pour assurer une fixation optimale.
- Utilisation conforme aux instructions de montage.
- Mise en œuvre sous réserve de calculs et essais spécifiques selon chaque cas d’application, Alsafix décline toute responsabilité en cas d’installation sans vérifications préalables.
Avantages produit :
- Fixation invisible grâce aux ailes repliées vers l’intérieur.
- Haute résistance mécanique adaptée aux charges importantes.
- Protection anticorrosion durable grâce au traitement galvanisé.
- Facilité d’installation avec les cloueurs pneumatiques recommandés.
Conditionnement, stockage et conservation :
- Non spécifié explicitement, mais le traitement galvanisé et la qualité acier suggèrent une conservation dans un environnement sec pour maintenir la protection anticorrosion.
Cette fiche technique permet de bien comprendre les caractéristiques, usages et performances du sabot aile intérieur ALSAFIX SI900205, un élément fiable pour les assemblages en bois dans la construction.
- Dimensions : 90 x 205 x 2,0 mm
- Type : Sabot aile intérieur
- Matériau : Non spécifié
- Usage : Connecteurs
- Épaisseur : 2,0 mm
- Modèle : ASLAFIX
- Référence : SI900205
Questions produits
Quelles sont les dimensions et caractéristiques principales du sabot aile intérieur ALSAFIX SI900205 ?
Le sabot mesure 90 x 145 x 80 mm avec une épaisseur de 2,0 mm. Il est fabriqué en acier S 250 GD / 1.4571 avec un traitement galvanisé de 20 µm pour assurer une protection contre la corrosion. Ce modèle possède 32 trous de fixation de diamètre 5 mm et 8 trous de diamètre 13 mm, adaptés pour une fixation solide et discrète.
Quelle est la résistance mécanique offerte par ce sabot pour les assemblages en bois ?
Ce sabot supporte des efforts verticaux totaux (Fz, bas) compris entre 17,0 kN minimum et 27,6 kN maximum, ainsi que des efforts partiels allant de 8,0 kN à 18,0 kN. Ces valeurs garantissent une capacité de charge adaptée aux assemblages en bois soumis à des contraintes importantes.
Comment se réalise la fixation du sabot pour assurer une installation optimale ?
La fixation s'effectue sur des surfaces propres et sèches, en suivant rigoureusement les instructions de montage. Les ailes du sabot sont pliées vers l’intérieur, ce qui permet une fixation invisible sur la poutre maîtresse, optimisant à la fois l’esthétique et la stabilité de la structure.
Quels équipements sont recommandés pour la pose de ce sabot ?
Il est conseillé d’utiliser des cloueurs pneumatiques spécifiques tels que les modèles C 41/65 P1 (code 12C3365M) ou F 40/65 G2 (code 12AG3465MC). Les pointes d’ancrage annelées galvanisées HDG (code MAX4135G) ou les ancrages avec gaz (code P3440356) sont également recommandés pour garantir une fixation solide et durable.
Quelles sont les conditions d’utilisation et précautions à respecter pour ce produit ?
La mise en œuvre doit être réalisée sous réserve de calculs et d’essais spécifiques à chaque cas d’application. Alsafix décline toute responsabilité en cas d’installation sans vérifications préalables. Le traitement galvanisé assure une protection anticorrosion, mais il est conseillé de conserver le produit dans un environnement sec pour maintenir cette protection.
