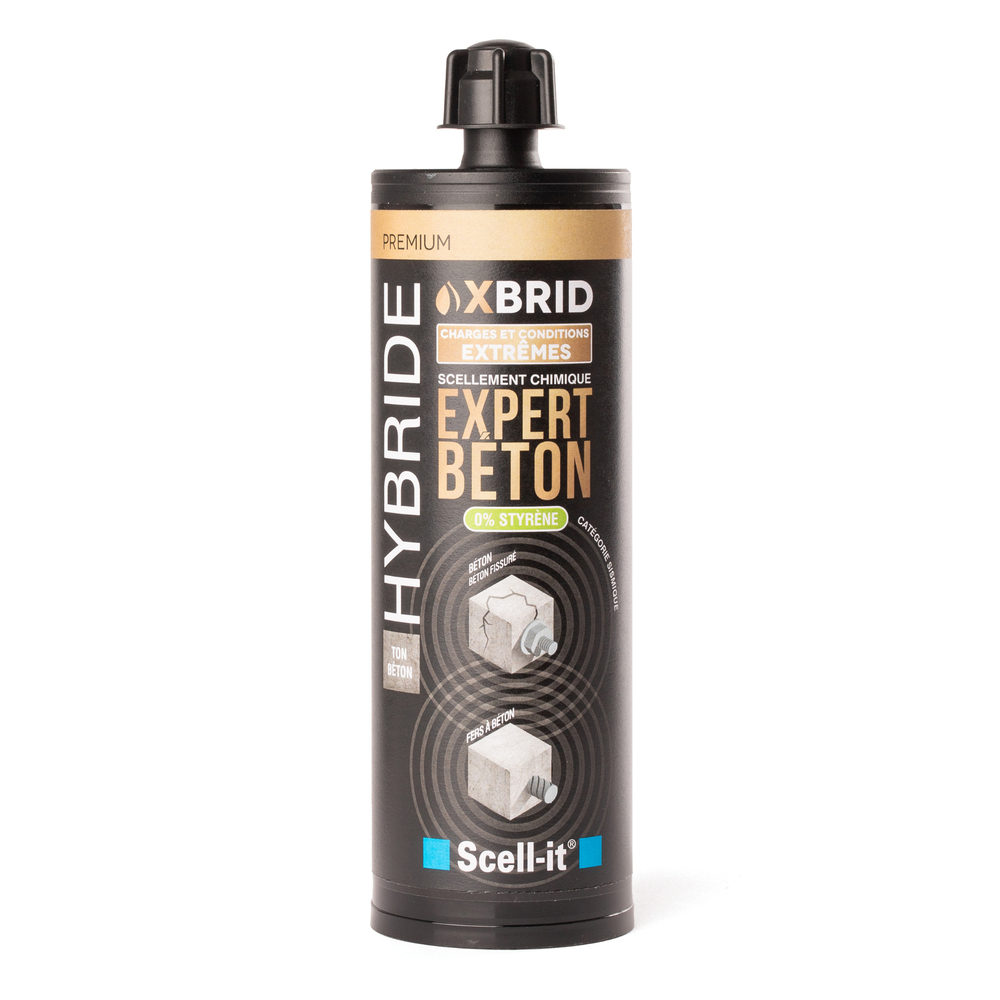

Scellement chimique hybride haute résistance, application sismique - SCELL-IT - X-BRID420
Référence : S344XBRID420
Découvrez Scellement chimique hybride haute résistance, application sismique - SCELL-IT - X-BRID420 disponible à l'achat
- Scellement adapté pour tiges filetées de M8 à M30.
- Très haute résistance mécanique dans milieux agressifs.
- Performances garanties 100 ans par le fabricant.
- Tenue au feu certifiée F120 pour une sécurité renforcée.
- Utilisable en plages de températures variées, jusqu'à +160°C.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Le scellement chimique hybride haute résistance SCELL-IT - X-BRID420 est spécialement conçu pour des applications sismiques avec une durabilité garantie 100 ans par le fabricant.
Ce produit utilise une résine hybride vinylester-uréthane sans styrène, assurant une très haute résistance mécanique, même dans des milieux agressifs.
Il est adapté au scellement de tiges filetées en acier électrozingué ou inox A4-70, de M8 à M30, ainsi qu’aux armatures de renfort et fers à béton de diamètre Ø8 à Ø32, dans du béton fissuré ou non fissuré.
Le scellement bénéficie de deux Avis Techniques Européens (ATE) couvrant l’option 1 pour les tiges filetées et armatures, ainsi que la reprise de fers à béton.
Les performances sismiques sont certifiées en catégorie C1 pour les tiges filetées M8 à M30 et armatures Ø8 à Ø32, et en catégorie C2 pour les tiges filetées de M12 à M24.
Le produit présente également une tenue au feu certifiée F120, garantissant une résistance au feu renforcée.
Le scellement peut être mis en œuvre dans des trous immergés, ce qui facilite son usage dans des environnements difficiles.
Le nettoyage du perçage est simplifié grâce au système Heller® HDB (Hollow Drill Bit system), intégré dans l’ATE.
La plage d’utilisation en température est étendue : de -40°C à +80°C pour la reprise de fers à béton, et de -40°C à +160°C pour le scellement de tiges filetées.
Le conditionnement est disponible en cartouches « peel pack » de 280 ml.
Parmi les applications typiques, ce scellement est utilisé pour la fixation de garde-corps, d’échafaudages, de poutres métalliques, de ponts roulants, ainsi que pour la fixation de solives, sabots de charpente et équerres de bardage.
La mise en œuvre comprend plusieurs étapes précises : perçage du support, nettoyage minutieux par soufflage et brossage, remplissage du trou de résine de bas en haut, insertion lente de la tige filetée en tournant, puis fixation après un temps de prise adapté selon la température et l’humidité du support.
Le temps de manipulation varie de 50 minutes à 2 minutes en fonction de la température, et le temps de mise en charge de 10 heures à 30 minutes.
Les caractéristiques techniques détaillées indiquent les diamètres de perçage, profondeurs d’ancrage standard, couples de serrage recommandés, ainsi que les charges de service en traction et cisaillement pour différentes dimensions de tiges et armatures.
Ces données sont valables pour du béton C20/25, sec ou humide, avec des coefficients de sécurité conformes aux normes européennes.
En résumé, le scellement chimique SCELL-IT X-BRID420 offre une solution performante, certifiée et durable pour les ancrages en béton soumis à des contraintes sismiques.
Il se distingue par sa grande adaptabilité aux conditions extrêmes, sa facilité de mise en œuvre et ses nombreuses certifications garantissant sécurité et fiabilité dans le temps.
Ses principales caractéristiques techniques et avantages sont :
- Double agrément technique européen (ATE) couvrant :
- L’ancrage de tiges filetées (M8 à M30) et d’armatures de renfort (Ø8 à Ø32) dans béton fissuré et non fissuré.
- La reprise de fers à béton (armatures Ø8 à Ø32).
- Très haute résistance mécanique, même en milieux agressifs.
- Performances sismiques certifiées catégorie C1 pour scellement de tiges filetées (M8 à M30) et armatures (Ø8 à Ø32), et catégorie C2 pour scellement de tiges filetées (M12 à M24).
- Tenue au feu jusqu’à F120.
- Mise en œuvre possible en trous immergés, y compris dans des trous remplis d’eau.
- L’ATE inclut le nettoyage du perçage avec le système Heller® HDB (Hollow Drill Bit system).
- Faible odeur.
- Plage de températures d’utilisation : de -40°C à +80°C pour la reprise de fers à béton, et de -40°C à +160°C pour les tiges filetées.
Les charges de service recommandées sont détaillées selon le diamètre des tiges et barres, avec des profondeurs d’ancrage standard et des couples de serrage adaptés (exemples : M8 profondeur 80 mm, couple 10 N.m ; M30 profondeur 270 mm, couple 200 N.m). Les charges en traction et cisaillement sont précisées pour les différents diamètres, avec des valeurs atteignant jusqu’à 15 530 daN en traction pour les barres Ø25 mm.
Le produit est conforme aux normes européennes, avec des certifications CE pour béton, reprise de fers à béton et performances sismiques (catégories C1/C2). Il est également classé A+ pour les émissions dans l’air intérieur et bénéficie de certifications environnementales telles que NSF et EPD.
La mise en œuvre s’effectue selon un protocole précis :
- Percer le trou et nettoyer minutieusement en alternant soufflage et brossage.
- Attacher la buse mélangeuse à la cartouche, extruder les premiers millilitres hors du trou jusqu’à obtention d’une couleur grise uniforme.
- Remplir le trou de moitié à deux tiers, du fond vers l’extérieur.
- Insérer la tige filetée en la tournant lentement.
- Respecter le temps de prise qui varie selon la température du support et son état (sec ou humide) : par exemple, à 20°C, temps de manipulation 3 minutes, temps de mise en charge 30 minutes sur support sec.
- Fixer la pièce avec le couple de serrage recommandé une fois le temps de prise atteint.
Ce scellement est adapté à de nombreuses applications : fixation de garde-corps, échafaudages, poutres métalliques, ponts roulants, solives, sabots de charpente, équerres de bardage, travaux fluviaux et maritimes, ainsi que dans des conditions de mise en œuvre extrêmes.
En résumé, le SCELL-IT X-BRID420 est un scellement chimique hybride performant, fiable et certifié, offrant une solution robuste et durable pour l’ancrage sismique de tiges filetées et armatures dans le béton, avec une large plage d’utilisation et une excellente résistance aux conditions agressives et au feu.
- résine hybride vinylester-uréthane sans styrène
- utilisation : scellement de tiges filetées acier électrozingué et inox A4-70 de M8 à M30, armatures de renfort et fers à béton Ø8 à Ø32
- 2 avis techniques européens (ATE) : option 1 pour tiges filetées et armatures, reprise de fers à béton
- performances sismiques : catégorie C1 pour tiges filetées M8 à M30 et armatures Ø8 à Ø32, catégorie C2 pour tiges filetées M12 à M24
- tenue au feu certifiée F120
- mise en œuvre possible en trous immergés
- nettoyage du perçage avec système Heller® HDB (Hollow Drill Bit system) intégré dans l’ATE
- plage de température d’utilisation : -40°C à +80°C pour reprise de fers à béton, -40°C à +160°C pour scellement de tiges filetées
- disponible en cartouche « peel pack » de 280 ml
- diamètres de perçage pour tiges filetées : de 10 mm (M8) à 35 mm (M30)
- profondeur d’ancrage standard : de 80 mm (M8) à 270 mm (M30)
- couple de serrage recommandé : de 10 N.m (M8) à 200 N.m (M30)
- charges de service en traction dans béton C20/25 (sec ou humide) pour tiges filetées : de 860 daN (M8) à 13 300 daN (M30)
- charges de service en cisaillement dans béton C20/25 : de 510 daN (M8) à 8 000 daN (M30)
- charges de service en traction pour reprise de fers à béton dans béton C20/25 : de 980 daN (Ø8) à 9 610 daN (Ø25)
- temps de manipulation : de 50 minutes à 2 minutes selon température du support
- temps de mise en charge : de 10 heures à 30 minutes selon température et humidité du support
- marque : Scell-it
- référence fournisseur : X-BRID420
Le scellement est utilisable dans des trous secs ou immergés, y compris remplis d’eau. La cartouche doit être à une température comprise entre +5°C et +40°C, et la température du support peut varier de -40°C à +160°C selon l’application (reprise de fers à béton ou scellement de tiges filetées).
Le temps de prise et de mise en charge dépend de la température et de l’humidité du support : par exemple, à 20°C sur support sec, le temps de manipulation est d’environ 3 minutes et le temps de mise en charge de 30 minutes. Sur support humide, ces temps sont plus longs.
Ce scellement est destiné à la fixation de tiges filetées en acier électrozingué ou inox (M8 à M30), ainsi qu’au scellement et à la reprise de barres d’armatures de renfort (Ø8 à Ø32 mm) dans du béton fissuré ou non fissuré. Il est utilisé dans des contextes variés tels que la fixation de garde-corps, d’échafaudages, de poutres métalliques, de ponts roulants, de solives, de sabots de charpente ou d’équerres de bardage, ainsi que dans des environnements extrêmes comme les travaux fluviaux et maritimes.
En cas de fonctionnement non conforme, il est indiqué de respecter strictement le protocole de nettoyage et de mise en œuvre, notamment le nettoyage approfondi du trou, la bonne température de la cartouche et du support, ainsi que les temps de prise adaptés, afin d’obtenir le résultat attendu.
Le résultat attendu est un scellement solide et durable, adapté aux contraintes sismiques, avec une fixation fiable des tiges filetées et des armatures dans le béton, même en conditions agressives ou extrêmes.
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Dangers et risques pour la santé :
- Le composant A contient du diméthacrylate de tétraméthylène (15-20 %) et de l’acide méthacrylique monoester avec propane-1,2-diol (<1 %), substances pouvant provoquer une allergie cutanée (Skin Sens. 1, H317).
- Le composant B contient du peroxyde de dibenzoyle (5-10 %), également sensibilisant cutané (H317).
- Les deux composants peuvent provoquer des réactions allergiques cutanées.
- En cas d’irritation ou d’éruption cutanée, consulter un médecin.
- Éviter de respirer les vapeurs, ne pas manger, boire ou fumer pendant l’utilisation.
- En cas de contact avec la peau ou les yeux, rincer abondamment à l’eau. En cas d’ingestion, ne pas faire vomir, rincer la bouche et consulter un médecin.
- Les vêtements contaminés doivent être enlevés et lavés avant réutilisation.
Précautions d’utilisation et équipements de protection recommandés :
- Utiliser uniquement en plein air ou dans un endroit bien ventilé.
- Porter des gants de protection en nitrile (NBR) avec un temps de pénétration supérieur à 480 minutes.
- Porter un appareil de protection des yeux/du visage.
- Porter un vêtement de protection adapté.
- En cas de ventilation insuffisante, utiliser un équipement de protection respiratoire avec filtre combiné A1P2 (gaz organiques/vapeurs et particules).
Risques environnementaux :
- Le produit est classé comme nocif pour les organismes aquatiques avec effets à long terme (H412 pour le composant A, H400 et H410 pour le composant B).
- Ne pas laisser s’écouler dans les canalisations, les eaux courantes, ni laisser accéder au sous-sol ou au sol.
- Les substances présentent une toxicité aiguë pour les algues, crustacés et poissons à des concentrations faibles (ex : CL50 poissons 0,0602 mg/l pour le peroxyde de dibenzoyle).
Conditions de manipulation :
- Éviter tout contact avec la peau, les yeux et les vêtements.
- Se laver soigneusement les mains après manipulation.
- Ne pas manger, boire ou fumer pendant l’utilisation.
- Enlever et laver les vêtements contaminés avant réutilisation.
- Assurer une aération suffisante ou ventilation locale.
Conditions de stockage :
- Conserver le produit dans son récipient d’origine, bien fermé, dans un endroit frais (5-25°C), sec et bien ventilé.
- Stocker uniquement dans des zones accessibles aux personnes autorisées.
- Ne pas stocker avec des agents comburants ou produits destinés au contact alimentaire.
Mesures en cas d’incident :
- En cas de dispersion accidentelle, éviter le contact avec la peau, les yeux et les vêtements.
- Absorber mécaniquement le produit répandu avec du sable, recueillir dans des récipients adaptés et éliminer conformément à la réglementation.
- Ne pas laisser s’écouler dans les canalisations ou les eaux.
Règles d’élimination :
- Éliminer le contenu et les récipients dans une installation agréée conformément à la réglementation locale et nationale.
- Codes déchets recommandés : 080409 pour le produit et les résidus, 150110 pour les emballages contaminés.
Obligations réglementaires :
- Le produit est conforme aux exigences du règlement (CE) n° 1272/2008 (CLP).
- Teneur en COV : 0,7 % (composant A) et 0,9 % (composant B).
- Non soumis à la directive SEVESO III.
- Classe de risque aquatique : 1 (faible danger pour l’eau).
- Respecter les restrictions liées à la protection des jeunes travailleurs (directive 94/33/CE).
Ce résumé intègre les pictogrammes de danger, mentions H et P, substances sensibles, risques pour la santé et l’environnement, précautions d’utilisation, équipements de protection, mesures en cas d’incident, conditions de stockage et règles d’élimination, conformément aux données issues des fiches de données de sécurité des composants A et B du produit SCELL-IT X-BRID420 (pages 1-20 des documents fournis).
Questions produits
Quelles sont les performances sismiques certifiées de ce scellement chimique ?
Le scellement SCELL-IT X-BRID420 bénéficie d’une certification sismique avec une performance de catégorie C1 pour le scellement de tiges filetées (M8 à M30) et d’armatures de renfort (Ø8 à Ø32), ainsi qu’une performance catégorie C2 pour les tiges filetées de M12 à M24. Ces certifications sont attestées par deux Agréments Techniques Européens (ATE).
Comment ce produit garantit-il la tenue en milieu agressif et en cas d’exposition au feu ?
La résine hybride vinylester-uréthane sans styrène assure une très haute résistance mécanique même dans les milieux agressifs. Le produit est également certifié pour une tenue au feu de 120 minutes (F120), garantissant une sécurité renforcée dans des conditions extrêmes.
Quelles sont les plages de température d’utilisation du scellement ?
Le scellement peut être utilisé dans une large plage de températures : de -40°C à +80°C pour la reprise de fers à béton et de -40°C à +160°C pour le scellement de tiges filetées. Cette amplitude permet une application sur des chantiers soumis à des conditions climatiques variées.
Quels sont les critères techniques à respecter lors de la mise en œuvre pour garantir la performance ?
Le perçage doit être effectué selon les diamètres recommandés, suivi d’un nettoyage minutieux du trou par soufflage et brossage, comme couvert par l’ATE avec le système Heller® HDB. Le scellement s’injecte du fond vers l’extérieur, en remplissant de moitié à deux tiers le trou. La tige filetée doit être insérée lentement en la tournant. Les temps de prise varient en fonction de la température et de l’humidité du support, par exemple à 20°C : temps de manipulation 3 minutes, mise en charge après 30 minutes sur support sec et 60 minutes sur support humide.
Quelles sont les capacités de charge en traction et cisaillement selon le diamètre des tiges filetées ?
Les charges de service en traction vont jusqu’à 13 300 daN pour des tiges M30 dans un béton C20/25. En reprise de fers à béton, les charges atteignent jusqu’à 15 530 daN selon le diamètre et la longueur d’ancrage. Ces valeurs sont calculées conformément aux exigences des ETA et aux normes européennes, garantissant une haute fiabilité technique.
