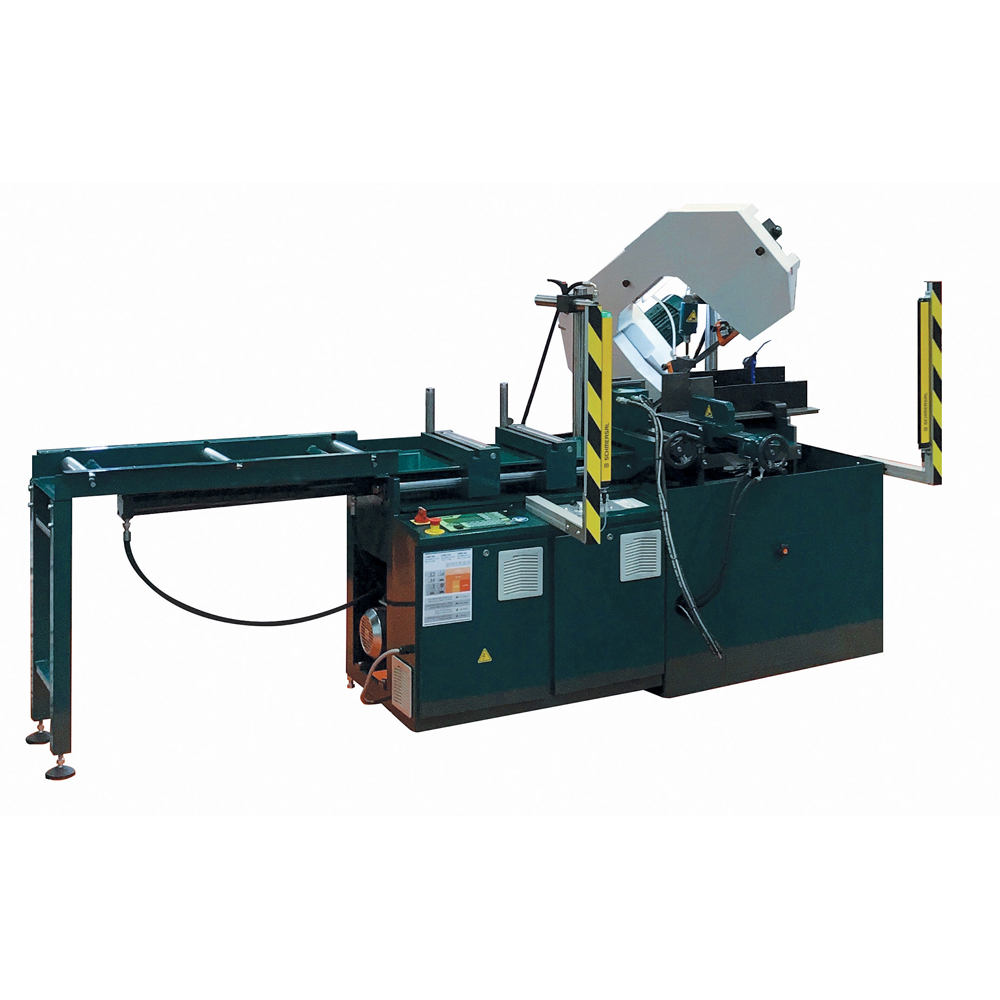

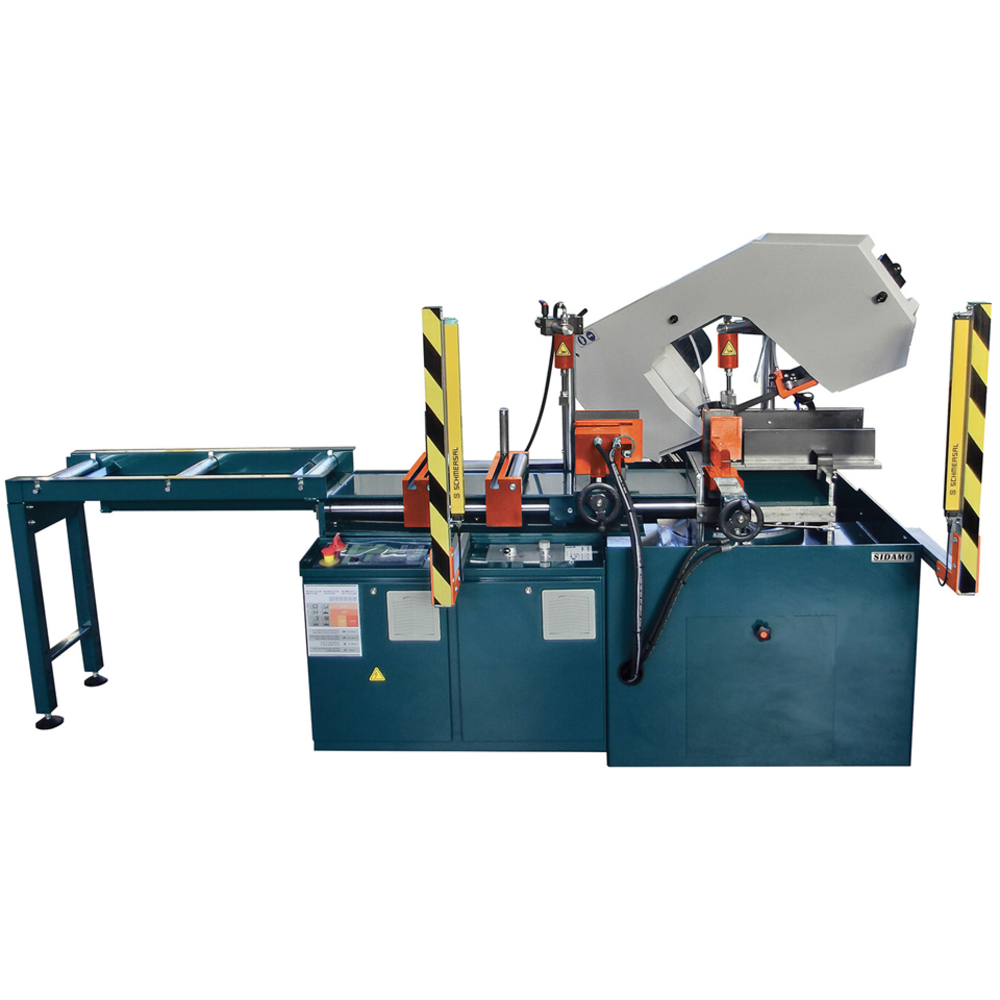

SCIE A RUBAN AUTO SR 320 BAV SOCLE+VARIATEUR+ ETAU VERTICAL SIDAMO - 20114036

Sciage sous lubrification d'acier, inox et aluminium
Usage très intensif
Archet en fonte d'acier très haute rigidité
Cycle automatique ou semi-automatique du ruban, de l'archet et des étaux entièrement hydrauliques
Tension du ruban réglable avec dispositif de sécurité d'arrêt automatique en cas de rupture, de glissement du ruban
Variateur de vitesse électronique
Accessoires livrés de série :
Dispositif de serrage vertical des profilés
Puissance (kW): 2,2
Alimentation (V): 400 V tri
Vitesse (m/min): 15 : 120
Capacité de coupes (mm) à 90° en rond: 275
Capacité de coupes (mm) à 90° en carré: 265
Capacité de coupes (mm) à 90° en rectangle: 320 x 230
Capacité de coupes (mm) à 45° G en rond: 200
Capacité de coupes (mm) à 45° G en carré: 185
Capacité de coupes (mm) à 45° G en rectangle: 185 x 220
Capacité de coupes (mm) à 60° G en rond: 130
Capacité de coupes (mm) à 60° G en carré: 130
Capacité de coupes (mm) à 60° G en rectangle: 120 x 220
Ouverture d'étau (mm): 320
Hauteur de travail (mm): 830
Ruban (mm): 3025 x 27 x 0.9

Scie à ruban automatique modèle SR 320 BAV SIDAMO, conçue pour un usage très intensif en sciage sous lubrification d’acier, inox, aluminium, cuivre, plomb, zinc, étain, laiton, profilés ou pleins. Elle ne doit pas être utilisée pour la coupe de matériaux de construction (béton, pierre, bois, PVC, etc.).

Description et fonctionnement :
- Archet en fonte d’aluminium très haute rigidité.
- Cycle automatique ou semi-automatique du ruban, de l’archet et des étaux entièrement hydrauliques.
- Tension du ruban réglable avec dispositif de sécurité d’arrêt automatique en cas de rupture ou de glissement.
- Variateur électronique de vitesse du ruban (15 à 120 m/min).
- Dispositif de lubrification en 3 points par électro-pompe.
- Guides ruban réglables équipés de plaquettes carbure et roulements.
- Rotation facile de l’archet sur roulements jusqu’à 60° à gauche.
- Commande numérique centralisée (CNC) avec affichage alphanumérique en français, 100 programmes différents, clé USB pour mise à jour et diagnostic.
- Étaux hydrauliques avec ouverture jusqu’à 320 mm, double dispositif hydraulique pour serrage vertical des barres.
- Butée numérique de 600 mm et dispositif d’arrêt en fin de barre (morceau final 110 mm).
- Table d’entrée d’un mètre, charge maxi 3000 kg.
- Socle en tôle avec portes d’accès aux organes électriques et hydrauliques.
- Bac liquide de coupe de 50 litres, groupe hydraulique 35 litres, pression 20 bars, puissance 0,75 kW.
- Éclairage LED.
- Détecteurs de sécurité avant et barrière de sécurité arrière asservie pour protection opérateur.
- Protection moteur par disjoncteur thermique, isolation IP54.
- Sectionneur cadenassable, arrêt d’urgence à coup de poing.

Caractéristiques techniques principales :
- Puissance moteur : 2,2 kW.
- Alimentation : 400 V triphasé.

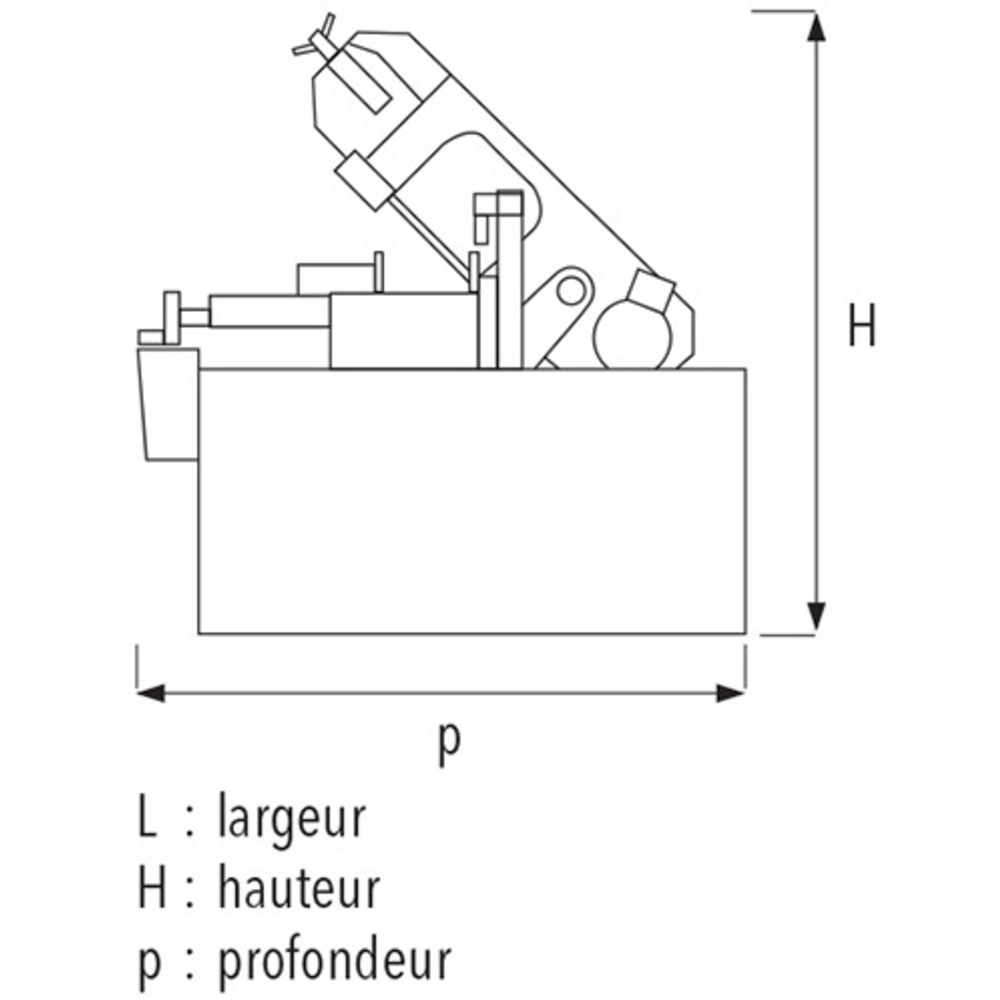

- Dimensions (L x H x P) : 2770 x 1320 x 1530 mm.
- Poids : 1050 kg.
- Dimensions ruban : 3025 x 27 x 0,9 mm.
- Capacité de coupe à 90° : rond 275 mm, carré 265 mm, rectangle 320 x 230 mm.
- Capacité de coupe à 45° gauche : rond 200 mm, carré 185 mm, rectangle 185 x 220 mm.
- Capacité de coupe à 60° gauche : rond 130 mm, carré 130 mm, rectangle 120 x 220 mm.
- Hauteur de travail : 830 mm.
- Ouverture d’étau : 320 mm.

Usages et applications :
- Coupe de métaux ferreux et non ferreux en profilés ou pleins.
- Usage intensif en atelier industriel.

Fonctionnement et réglages :
- Réglage de la vitesse du ruban, de la pression de coupe, de la descente d’archet.
- Programmation CNC avec possibilité de paramétrer longueurs, nombre de pièces, vitesse, hauteur d’archet, nombre de barres à couper en paquet.
- Réglage des angles de coupe jusqu’à 60° gauche.
- Serrage hydraulique automatique des pièces dans l’étau.
- Guide ruban mobile réglable pour optimiser la précision.
- Tension du ruban contrôlée par capteur, arrêt automatique en cas de rupture.
- Lubrification obligatoire avec liquide de coupe soluble (eau + huile), bac de 50 litres, débit réglable.

Matériaux et composition :
- Archet en fonte d’aluminium.
- Socle en tôle.
- Ruban acier 3025 x 27 x 0,9 mm.
- Guides équipés de plaquettes carbure.

Conditions d’utilisation et recommandations :
- Utiliser uniquement des rubans SIDAMO d’origine.
- Ne pas utiliser la machine en extérieur, ni dans des locaux humides ou inflammables.
- Porter équipements de protection individuelle (lunettes, gants, protection auditive, chaussures de sécurité).
- Ne jamais tenir les pièces à la main pendant la coupe, toujours serrer dans l’étau.
- Maintenir la machine propre, enlever régulièrement les copeaux.
- Ne pas nettoyer avec jet d’eau ou solvants agressifs.
- Stocker la machine dans un endroit sec et hors de portée des enfants.

Maintenance et entretien :
- Vidange et nettoyage périodiques du bac liquide de coupe et de la pompe.
- Contrôle régulier de la tension et de l’état du ruban.
- Vérification des protections et détecteurs de sécurité.
- Maintenance hydraulique et électrique selon planning.

Avantages produit :
- Commande CNC avancée pour une grande précision et automatisation.
- Sécurité renforcée avec détecteurs et barrières.
- Variateur électronique pour adaptation optimale selon matériaux.
- Construction robuste pour usage intensif.
- Multiples capacités de coupe et angles possibles.

Conditionnement, stockage, conservation :
- Livrée en caisse carton palettisée.
- Manipulation avec transpalette ou chariot élévateur.
- Stockage dans un lieu sec, hors accès enfants.
- Détendre le ruban en fin de journée.

Cette scie à ruban automatique SR 320 BAV SIDAMO est un équipement industriel complet, performant et sécurisé, adapté aux coupes précises et répétitives de métaux divers dans un environnement professionnel exigeant.
