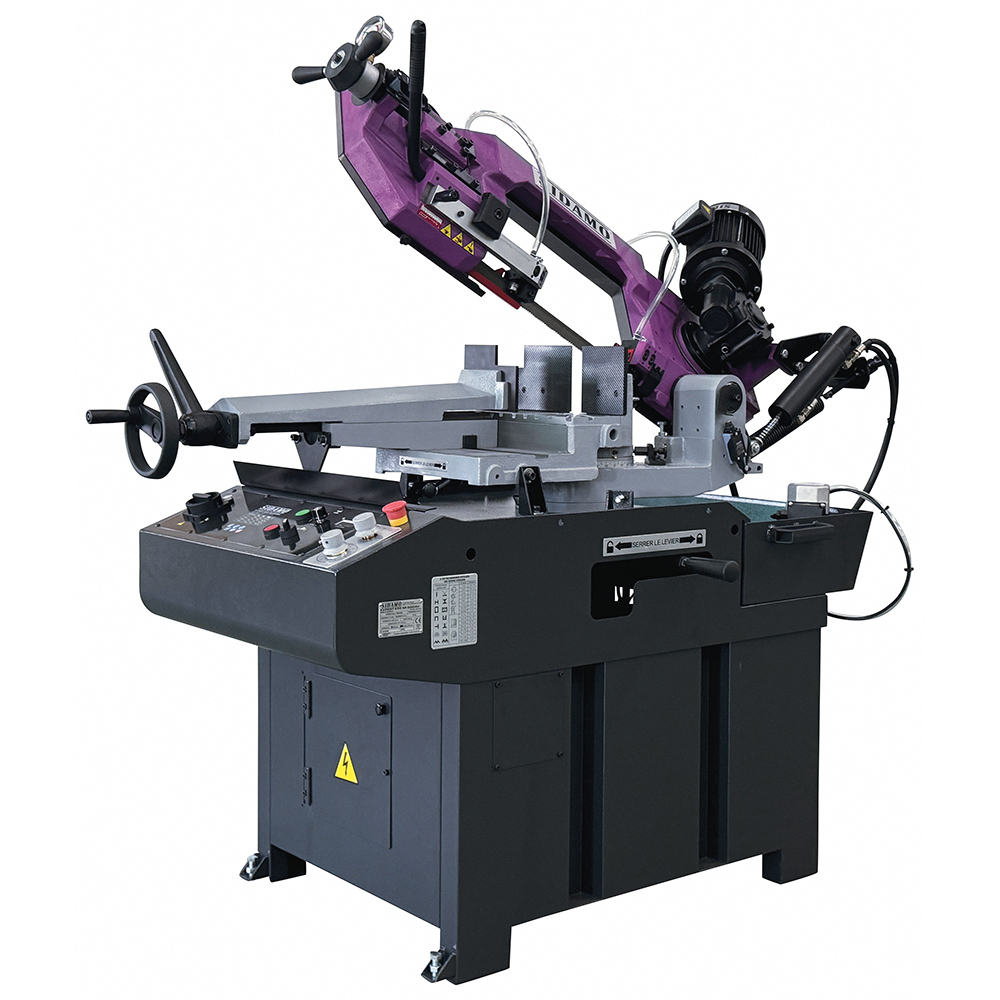

Scie à ruban autonome EXPERT 250 SR DGDA pour sciage sous lubrification d'acier SIDAMO - 20114136
Référence : S06620114136
Découvrez Scie à ruban autonome EXPERT 250 SR DGDA pour sciage sous lubrification d'acier SIDAMO - 20114136 disponible à l'achat
- Coupe précise jusqu’à 250 mm en rectangle
- Descente autonome contrôlée par vérin hydraulique
- Lubrification en 2 points pour une meilleure durabilité
- Étau à serrage rapide avec glissière rattrapage de jeu
- Vitesse réglable entre 36 et 72 m/min
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Coupes à gauche et à droite
Archet en fonte aciérée
Guides ruban équipés de roulements et de plaquettes carbure assurant une excellente résistance à l'usure du ruban
Guide ruban mobile antérieur réglable
Descente autonome par gravité contrôlée par vérin hydraulique
Dispositif de lubrification en 2 points par électro-pompe
Microrupteur et manomètre de tension ruban
Etau à serrage rapide monté sur glissière à rattrapage de jeu
Pupitre de commandes électriques et hydrauliques en façade
Commandes très basse tension 24 V
Arrêt coup de poing à accrochage
Carter ruban équipé d'un microrupteur positif
Protection du moteur par disjoncteur thermique
Moteur avec réducteur coaxial
Livrée avec : Livrée avec socle, ruban et butée de coupe réglable de 500 mm
Les guides ruban sont équipés de roulements et de plaquettes carbure, assurant une excellente résistance à l’usure du ruban. Le guide ruban mobile antérieur est réglable pour un ajustement précis. La machine est dotée d’un dispositif de lubrification en deux points par électro-pompe, ainsi que d’un microrupteur et d’un manomètre pour le contrôle de la tension du ruban.
L’étau à serrage rapide est monté sur une glissière à rattrapage de jeu, facilitant le maintien des pièces. Le pupitre de commandes électriques et hydrauliques est placé en façade, avec des commandes en très basse tension 24 V pour plus de sécurité. La scie intègre un arrêt d’urgence à accrochage, un carter ruban équipé d’un microrupteur positif et une protection moteur par disjoncteur thermique. Le moteur est muni d’un réducteur coaxial.
Livrée avec socle, ruban et butée de coupe réglable de 500 mm, cette scie offre des performances techniques solides :
- Hauteur : 180 cm
- Largeur : 100 cm
- Longueur : 185 cm
- Poids net : 306 kg
- Puissance : 0,59 / 1,1 kW
- Alimentation : 400 V triphasé
- Vitesse de coupe : 36 / 72 m/min
- Ouverture d’étau : 250 mm
- Hauteur de travail : 930 mm
- Dimensions du ruban : 2470 x 27 x 0,9 mm
Capacités de coupe à 90° :
- Rond : 225 mm
- Carré : 225 mm
- Rectangle : 250 x 150 mm
Capacités de coupe à 45° gauche :
- Rond : 150 mm
- Carré : 150 mm
- Rectangle : 130 x 190 mm
Capacités de coupe à 60° gauche :
- Rond : 90 mm
- Carré : 90 mm
- Rectangle : 95 x 90 mm
Capacités de coupe à 45° droite :
- Rectangle : 45 x 160 mm
- Rond : 140 mm
- Carré : 115 mm
Cette scie à ruban allie performance, précision et robustesse, idéale pour les professionnels exigeants souhaitant une machine fiable et facile d’utilisation.
Hauteur (cm)
180.00
Largeur (cm)
100.00
Longueur (cm)
185.00
Poids net (Kg)
306.00
Puissance (kW)
0.59 / 1.1
Alimentation (V)
400 V Tri
Vitesse (m/min)
36 / 72
Capacité de coupes (mm) à 90° en rond
225
Capacité de coupes (mm) à 90° en carré
Capacité de coupes (mm) à 90° en rectangle
250 x 150
Capacité de coupes (mm) à 45° G en rond
150
Capacité de coupes (mm) à 45° G en carré
Capacité de coupes (mm) à 45° G en rectangle
130 x 190
Capacité de coupes (mm) à 60° G en rond
90
Capacité de coupes (mm) à 60° G en carré
Capacité de coupes (mm) à 60° G en rectangle
95 x 90
Ouverture d'étau (mm)
250
Hauteur de travail (mm)
930
Ruban (mm)
2470 x 27 x 0.9
Capacité de coupes (mm) à 45° D en rectangle
45 x 160
Capacité de coupes (mm) à 45° D en rond
140
Capacité de coupes (mm) à 45° D en carré
115
Le principe d’utilisation consiste à positionner la pièce à couper dans l’étau à serrage rapide, qui se déplace latéralement pour permettre des coupes à gauche ou à droite. La pièce est maintenue fermement par l’étau afin d’éviter tout déplacement pendant la coupe. L’archet, équipé du ruban bi-métal, descend automatiquement sous l’effet du vérin hydraulique à la vitesse réglée, réalisant la coupe sous lubrification grâce à une pompe électro-pompe à deux points.
Le guide ruban avant mobile est réglable manuellement pour se positionner au plus près de la pièce à couper, sans toucher le fond d’étau, afin d’assurer une coupe précise et un bon guidage du ruban. La tension du ruban est ajustable par un volant et doit être maintenue dans une plage spécifique, contrôlée par un manomètre avec verrouillage électrique de sécurité. En fin de coupe, un dispositif de verrouillage arrête automatiquement le ruban et la pompe de lubrification.
La machine permet des coupes droites à 0° ainsi que des coupes d’angles à 45° gauche, 45° droite, 60° gauche et angles intermédiaires, en positionnant l’étau et en orientant l’archet grâce à un levier de serrage et des butées d’angle. La longueur de coupe est réglable par une butée de coupe ajustable sur le fond d’étau.
En cas de changement ou de remplacement du ruban, l’archet est relevé et bloqué, la tension du ruban est détendue, puis le ruban est retiré et remplacé en respectant l’orientation des dents. Après montage, la tension est réglée et la machine est mise en marche à vide pour vérifier la bonne position du ruban.
Cette scie est destinée à un usage régulier en milieu professionnel pour le sciage sous lubrification d’acier et autres métaux ferreux, en profilés ou pleins, avec un ruban adapté. Elle ne doit pas être utilisée pour couper des métaux non ferreux, matériaux de construction, bois, PVC ou dérivés.
En résumé, l’utilisation consiste à :
- Mettre la machine sous tension et démarrer le ruban et la pompe de lubrification.
- Positionner et serrer la pièce dans l’étau, ajuster la position de l’étau selon le type de coupe (gauche/droite).
- Régler la vitesse du ruban et la vitesse de descente de l’archet selon la nature et la forme de la pièce.
- Régler le guide ruban avant mobile au plus près de la pièce.
- Lancer la descente automatique de l’archet pour effectuer la coupe.
- En fin de coupe, la machine s’arrête automatiquement.
- Pour changer de ruban, relever et bloquer l’archet, détendre le ruban, retirer et remplacer le ruban, régler sa tension puis vérifier son positionnement.
Cette procédure garantit une coupe précise, sécurisée et adaptée aux matériaux ferreux sous lubrification.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les avantages du sciage sous lubrification avec cette scie à ruban ?
Le sciage sous lubrification permet une finition optimale des pièces en acier en réduisant la chaleur et l'usure de la lame. Cette technique améliore la précision de la coupe et prolonge la durée de vie de l'outil.
Comment la conception de l'archet en fonte aciérée influence-t-elle la robustesse de la scie ?
L'archet en fonte aciérée assure une grande solidité et une durabilité accrue, même en usage régulier. Ce matériau garantit la stabilité de la machine lors des opérations de coupe intensives.
Pour quel type d’utilisation cette scie à ruban est-elle principalement conçue ?
Cette scie est conçue pour un usage professionnel régulier, particulièrement adapté au sciage précis de matériaux en acier sous lubrification. Elle répond aux exigences de qualité et de fiabilité attendues sur les chantiers.
Quels éléments techniques facilitent la prise en main et le contrôle de la scie ?
La scie dispose d’une table de travail stable et d’un système de commande accessible, permettant un réglage précis et une manipulation aisée pour optimiser la qualité de coupe.
Comment cette scie à ruban assure-t-elle une longévité adaptée à un usage professionnel ?
La combinaison d’un archet robuste en fonte aciérée et d’un système de lubrification lors du sciage limite l’usure des composants, garantissant une durabilité élevée même en conditions d’utilisation fréquentes.
