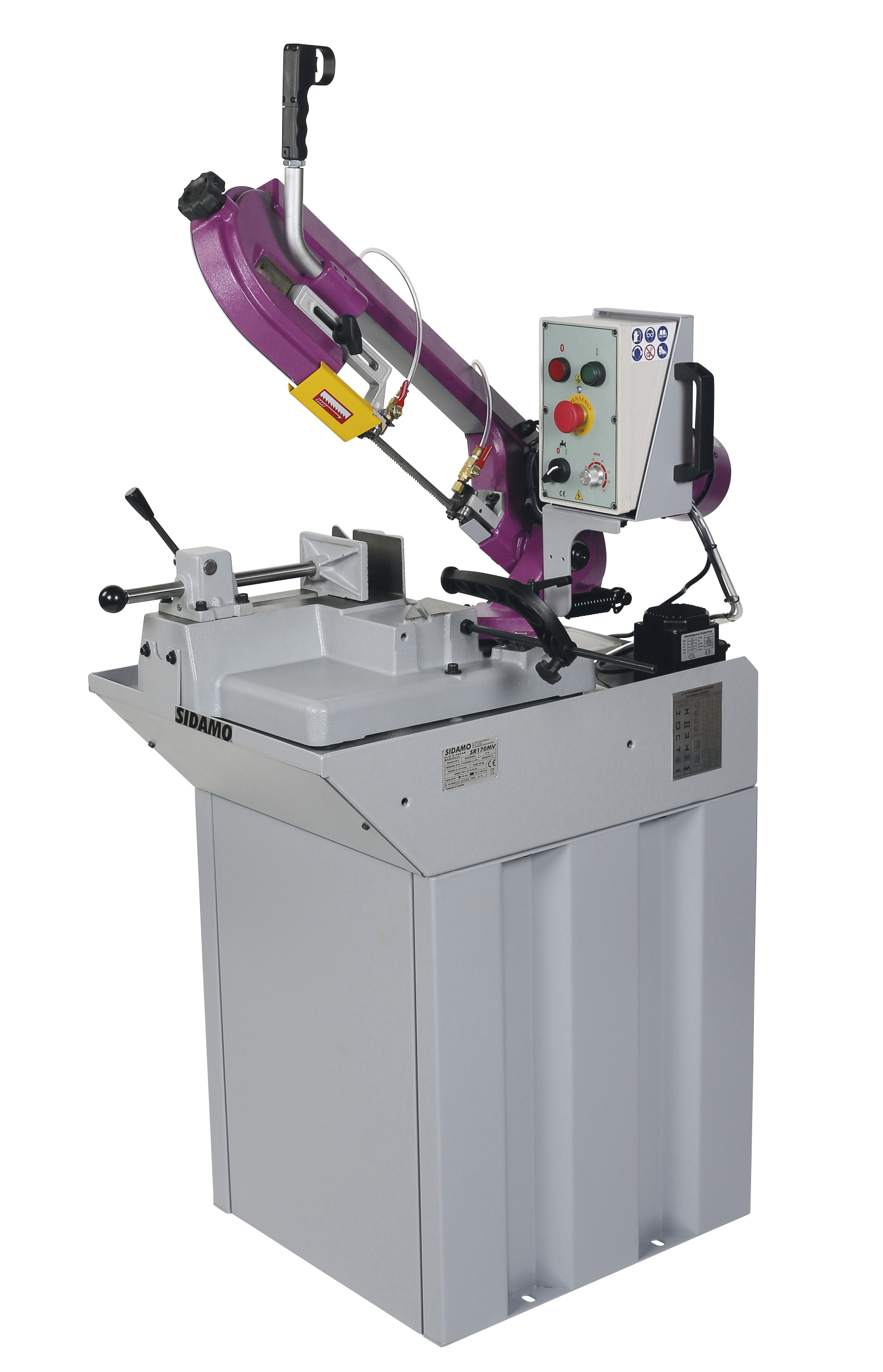

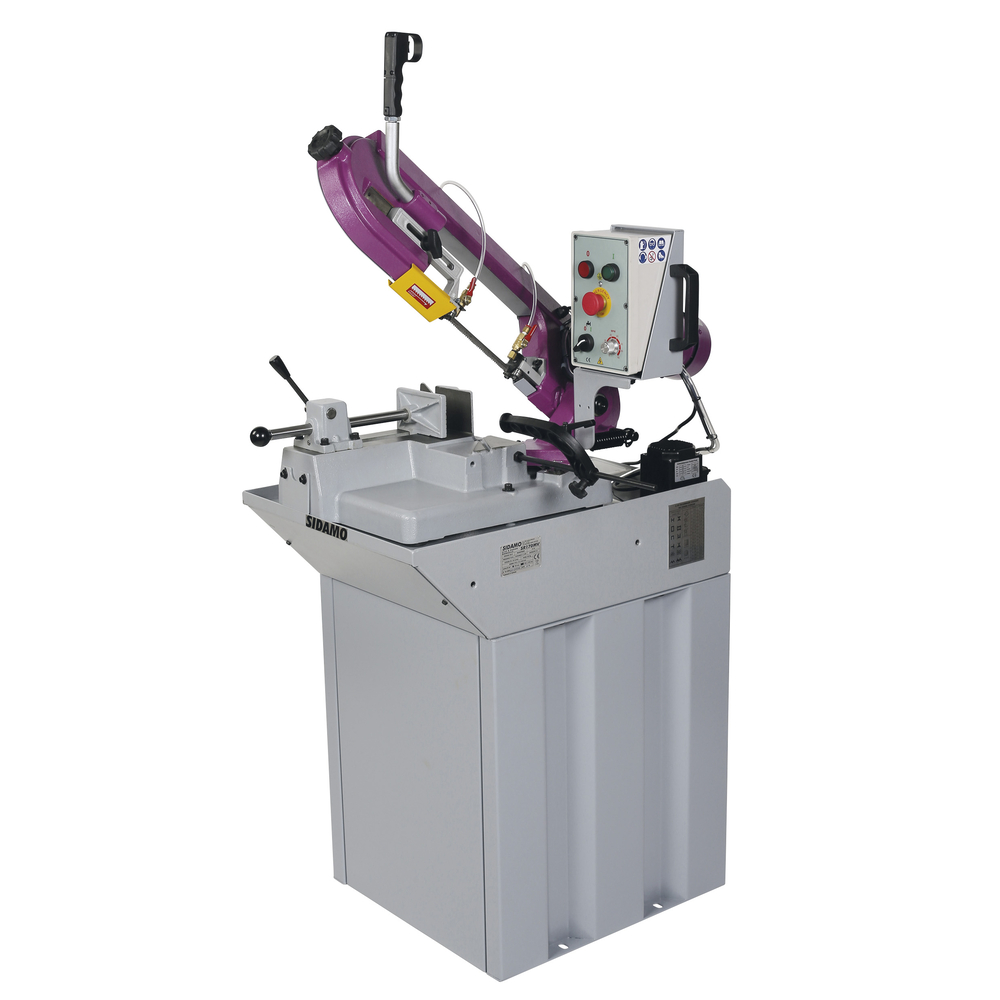

Scie à ruban manuelle SR 170 MV pour sciage sous lubrification acier, inox et aluminium SIDAMO - 20114099
Référence : S06620114099
Découvrez Scie à ruban manuelle SR 170 MV pour sciage sous lubrification acier, inox et aluminium SIDAMO - 20114099 disponible à l'achat
- Coupe précise sous lubrification pour acier inox et aluminium
- Variateur de vitesse électronique de 20 à 65 m/min
- Capacité de coupe jusqu’à 150 x 130 mm en rectangle
- Archet pivotant pour coupes jusqu’à 60° à gauche
- Étau à serrage rapide avec ouverture de 175 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Archet en fonte d'aluminium
Archet pivotant pour coupes jusqu'à 60° à gauche
Guides ruban équipés de roulements
Guide ruban mobile antérieur réglable
Ressort de rappel d'archet
Dispositif de lubrification en deux points par électro-pompe
Réglage manuel de la tension de ruban
Étau à serrage rapide
Moteur avec réducteur coaxial
Variateur de vitesse électronique
Poignée interrupteur gâchette réglable
Arrêt d'urgence de type coup de poing à accrochage
Livrée avec : Livrée avec socle, ruban, et butée de coupe
Caractéristiques principales :
- Archet en fonte d'aluminium pivotant pour coupes jusqu'à 60° à gauche.
- Guides ruban équipés de roulements, avec guide ruban mobile antérieur réglable.
- Ressort de rappel d'archet.
- Dispositif de lubrification en deux points par électro-pompe.
- Réglage manuel de la tension du ruban.
- Étau à serrage rapide avec ouverture de 175 mm.
- Moteur avec réducteur coaxial, alimentation 230 V monophasé, puissance absorbée 1100 W.
- Variateur de vitesse électronique avec plage de vitesse de 20 à 65 m/min.
- Poignée interrupteur gâchette réglable.
- Arrêt d'urgence de type coup de poing à accrochage.
- Livrée avec socle, ruban de dimensions 1735 x 13 x 0,6 mm, et butée de coupe.
Performances de coupe à 90° :
- Rond : 140 mm
- Carré : 140 mm
- Rectangle : 150 x 130 mm
Performances de coupe à 45° gauche :
- Rond : 100 mm
- Carré : 90 mm
- Rectangle : 90 x 85 mm
Performances de coupe à 60° gauche :
- Rond : 65 mm
- Carré : 60 mm
- Rectangle : 60 x 55 mm
Dimensions de la machine : 1000 mm (largeur) x 1600 mm (hauteur) x 510 mm (profondeur).
Poids net : 102 kg.
Hauteur de travail : 890 mm.
Cette scie à ruban allie robustesse et précision grâce à ses composants de qualité et son système de lubrification performant, garantissant une utilisation fiable et efficace pour des découpes variées sur différents matériaux métalliques.
Hauteur (cm)
160.00
Largeur (cm)
100.00
Longueur (cm)
51.00
Poids net (Kg)
102.00
Puissance (kW)
1.1
Alimentation (V)
230 V Mono
Vitesse (m/min)
20 : 65
Capacité de coupes (mm) à 90° en rond
140
Capacité de coupes (mm) à 90° en carré
Capacité de coupes (mm) à 90° en rectangle
150 x 130
Capacité de coupes (mm) à 45° G en rond
100
Capacité de coupes (mm) à 45° G en carré
90
Capacité de coupes (mm) à 45° G en rectangle
90 x 85
Capacité de coupes (mm) à 60° G en rond
65
Capacité de coupes (mm) à 60° G en carré
60
Capacité de coupes (mm) à 60° G en rectangle
60 x 55
Ouverture d'étau (mm)
175
Hauteur de travail (mm)
890
Ruban (mm)
1735 x 13 x 0.6
Le principe d’utilisation consiste à positionner la pièce à couper dans l’étau à serrage rapide, puis à descendre lentement l’archet pour appliquer une pression progressive sur le matériau, sans heurter le ruban. Le ruban, mis en tension manuellement, effectue la coupe en défilant à une vitesse variable réglable électroniquement entre 20 et 65 m/min selon le matériau et l’épaisseur.
La machine permet de réaliser des coupes droites à 90° ainsi que des coupes inclinées jusqu’à 60° à gauche, avec un archet pivotant. Le guide ruban avant mobile se règle au plus près de la pièce à couper pour optimiser la précision. La lubrification est assurée par un dispositif à deux points alimenté par une électro-pompe, avec un liquide de coupe à base d’eau et d’huile soluble, dont le débit se règle manuellement.
Avant chaque coupe, il faut s’assurer que la pièce est bien bloquée dans l’étau, que la tension du ruban est correcte, et que le guide ruban est bien positionné. La vitesse du ruban et la descente de l’archet doivent être adaptées au matériau et au profil de la pièce, en respectant les préconisations pour éviter une usure prématurée du ruban ou des défauts de coupe.
En cas de blocage du ruban dans la pièce, la machine doit être arrêtée via l’arrêt d’urgence, l’archet relevé, l’étau ouvert, et la pièce dégagée avec précaution. Le ruban doit être remplacé si des dents sont cassées.
La procédure de coupe s’enchaîne ainsi : mise en position de la pièce, réglage de l’angle d’archet, réglage de la butée de profondeur, mise sous tension, démarrage du ruban, descente progressive de l’archet, puis relevage de l’archet à la fin de la coupe.
En fin de journée, il est recommandé de détendre la tension du ruban. Toute intervention de maintenance ou réglage doit être réalisée machine hors tension.
Cette scie est destinée à un usage régulier en atelier, dans un environnement intérieur avec une bonne luminosité et une surface stable. Elle ne doit pas être utilisée pour couper des matériaux de construction, bois ou PVC.
En résumé, l’utilisation consiste à préparer la machine (tension du ruban, réglage du guide et de la butée), positionner et bloquer la pièce, démarrer la coupe en contrôlant la descente de l’archet, puis arrêter et relever l’archet à la fin de la coupe, tout en veillant à la lubrification continue du ruban.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les avantages du moteur et du système de vitesse de cette scie à ruban ?
La scie est équipée d'un moteur puissant de 1100 W avec un variateur de vitesse électronique, permettant d'adapter la vitesse de coupe selon le matériau travaillé pour une meilleure précision et efficacité.
Comment fonctionne le système de lubrification de la scie à ruban SIDAMO SR170MV ?
Le dispositif de lubrification utilise une électro-pompe à deux points qui assure une lubrification efficace des composants en mouvement, contribuant à la durabilité de la machine.
Quels sont les réglages possibles pour les coupes inclinées avec cette scie ?
L'archet de la scie est pivotant et permet de réaliser des coupes jusqu'à 60° à gauche, offrant une flexibilité pour les découpes en angle.
Comment est assuré le maintien des pièces pendant la coupe ?
La scie est équipée d'un étau à serrage rapide qui garantit un maintien ferme et sécurisé des pièces pour une coupe précise et sécurisée.
Quelles sont les dimensions et caractéristiques physiques de la scie à ruban ?
Les dimensions sont de 1000 x 1600 x 510 mm, avec un poids de 102 kg. La largeur du ruban est de 13 mm et sa longueur est comprise entre 1500 et 1999 mm.
Quels dispositifs de sécurité sont intégrés à cette scie à ruban ?
La machine dispose d'un arrêt d'urgence de type coup de poing à accrochage, permettant une coupure rapide en cas de besoin pour assurer la sécurité de l'utilisateur.
