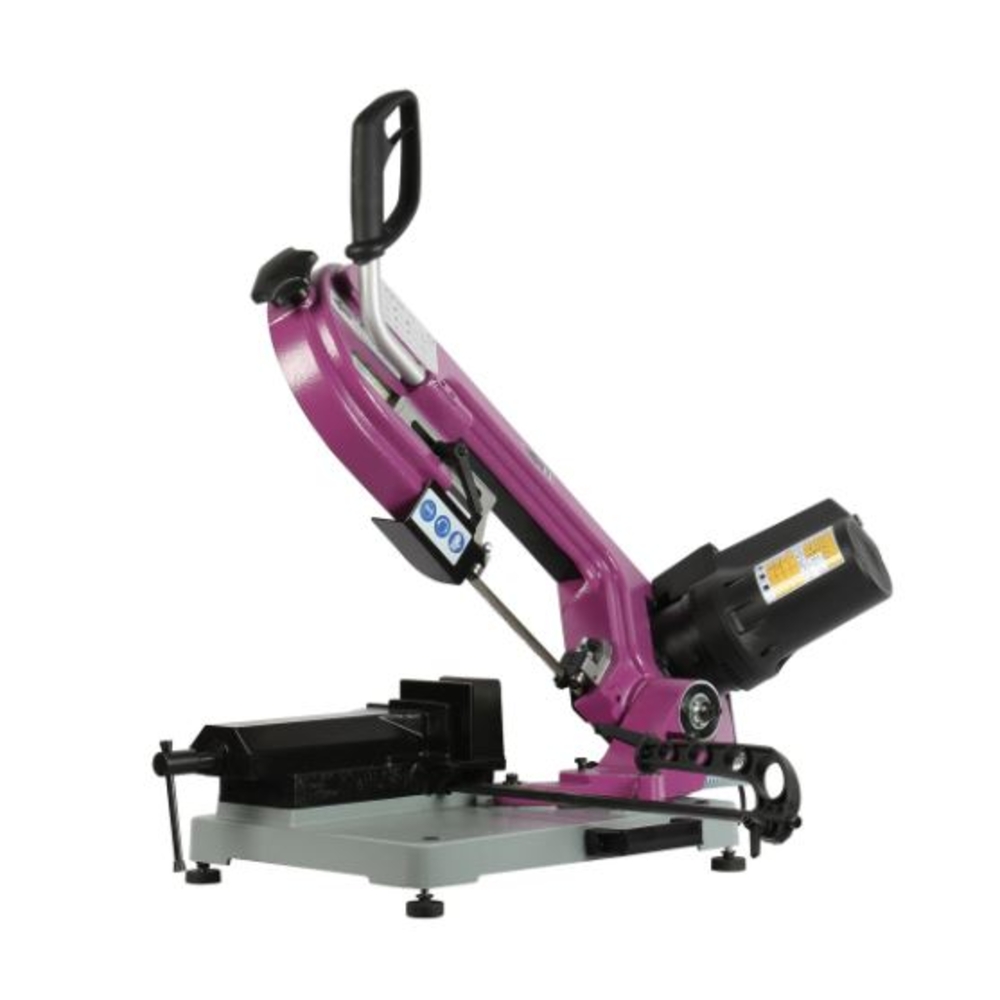

Scie à ruban manuelle SR 171 MV sciage à sec acier inox aluminium SIDAMO - 20114124
Référence : S06620114124
Découvrez Scie à ruban manuelle SR 171 MV sciage à sec acier inox aluminium SIDAMO - 20114124 disponible à l'achat
- Descente manuelle avec archet pivotant jusqu'à 60° à gauche
- Variateur de vitesse électronique de 30 à 80 m/min
- Capacité de coupe jusqu'à 150 mm en rond à 90°
- Guides ruban avec roulements pour une meilleure précision
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Scie à ruban légère et compacte
Descente manuelle
Archet en fonte aluminium
Archet pivotant pour coupes jusqu'à 45° et 60° à gauche
Guides ruban équipés de roulements
Ressort de rappel d’archet
Poignée interrupteur gâchette
Réglage manuel de la tension de ruban
Variateur de vitesse électronique
Protection du moteur par disjoncteur thermique
Livrée avec : Livrée avec:
- ruban 1735 x 13 x 0,6 - 6/10 dents
- butée de coupe
Caractéristiques principales :
- Scie légère et compacte avec descente manuelle.
- Archet en fonte aluminium, pivotant pour réaliser des coupes jusqu’à 45° et 60° à gauche.
- Guides du ruban équipés de roulements pour une meilleure précision.
- Ressort de rappel d’archet assurant un bon positionnement.
- Poignée avec interrupteur gâchette pour un contrôle facile.
- Réglage manuel de la tension du ruban.
- Variateur électronique de vitesse offrant une plage de 30 à 80 m/min.
- Protection du moteur par disjoncteur thermique.
Livrée avec un ruban de dimensions 1735 x 13 x 0,6 mm (6/10 dents) et une butée de coupe.
Caractéristiques techniques détaillées :
- Dimensions : hauteur 49,5 cm, largeur 100 cm, longueur 43 cm.
- Poids net : 30 kg.
- Puissance : 1,5 kW.
- Alimentation : 230 V monophasé.
- Capacité de coupe à 90° :
- Rond : 150 mm
- Carré : 140 mm
- Rectangle : 150 x 140 mm
- Capacité de coupe à 45° gauche :
- Rond : 100 mm
- Carré : 100 mm
- Rectangle : 100 x 100 mm
- Capacité de coupe à 60° gauche :
- Rond : 70 mm
- Carré : 65 mm
- Rectangle : 65 x 70 mm
- Ouverture d’étau : 170 mm.
- Hauteur de travail : 100 mm.
Usage et recommandations :
- Adaptée pour des travaux de sciage à sec sur différents métaux (acier, inox, aluminium).
- Usage d’appoint, idéal pour des découpes précises dans un environnement de travail léger ou mobile.
- La descente manuelle et le réglage manuel de la tension permettent un contrôle précis de la coupe.
- Le variateur de vitesse électronique permet d’adapter la vitesse de coupe selon le matériau.
Avantages :
- Compacte et légère, facile à manipuler et à installer.
- Polyvalente grâce à l’archet pivotant et à la large gamme de capacités de coupe.
- Sécurité renforcée avec la protection moteur par disjoncteur thermique.
- Livrée prête à l’emploi avec ruban et butée de coupe.
Conditionnement et stockage :
- Le produit est livré complet avec ses accessoires.
- Il est recommandé de stocker la scie dans un environnement sec et propre pour garantir la longévité des composants.
Normes et certifications :
- Garantie 3 ans.
- Conforme aux normes CE.
Cette scie à ruban manuelle est un outil fiable et pratique pour les professionnels recherchant une solution compacte pour des travaux de sciage diversifiés sur métaux.
Hauteur (cm)
49.50
Largeur (cm)
100.00
Longueur (cm)
43.00
Poids net (Kg)
30.00
Puissance (kW)
1.5
Alimentation (V)
230 V mono
Vitesse (m/min)
30 : 80
Capacité de coupes (mm) à 90° en rond
150
Capacité de coupes (mm) à 90° en carré
140
Capacité de coupes (mm) à 90° en rectangle
150 x 140
Capacité de coupes (mm) à 45° G en rond
100
Capacité de coupes (mm) à 45° G en carré
Capacité de coupes (mm) à 45° G en rectangle
100 x 100
Capacité de coupes (mm) à 60° G en rond
70
Capacité de coupes (mm) à 60° G en carré
65
Capacité de coupes (mm) à 60° G en rectangle
65 x 70
Ouverture d'étau (mm)
170
Hauteur de travail (mm)
Ruban (mm)
1735 x 13 x 0.6
Le principe d’utilisation consiste à descendre lentement l’archet vers la pièce à couper en exerçant une pression constante et progressive, évitant tout contact brusque. Un capteur de fin de coupe arrête automatiquement la rotation du ruban lorsque la coupe est terminée. L’archet est ensuite relevé pour dégager la pièce coupée.
La scie permet des coupes droites ou à angles, l’archet pouvant pivoter jusqu’à 45° et 60° à gauche. Le guide ruban avant mobile se règle au plus près de la pièce pour assurer une coupe optimale. La longueur de coupe peut être limitée par une butée réglable.
L’usage prévu est le sciage à sec de métaux ferreux (acier, fer, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton, etc.) dans un cadre d’usage d’appoint (2 heures par jour). La machine ne doit pas être utilisée pour couper des matériaux de construction, bois, PVC ou dérivés.
Les conditions d’usage recommandées incluent un environnement intérieur sec, aéré, avec une température comprise entre +5°C et +35°C, une humidité relative inférieure à 90%, et une bonne ventilation et éclairage (minimum 300 LUX). La machine doit être fixée sur un établi stable, plat et non glissant, avec un espace libre d’au moins 800 mm derrière elle.
En cas de blocage du ruban dans la pièce, il faut relever l’archet, ouvrir l’étau et dégager la pièce avec précaution, puis vérifier l’état du ruban avant de reprendre l’usage. En cas de coupure électrique, relever l’archet et remettre la machine en marche via l’interrupteur.
Le ruban doit être tendu manuellement avant chaque utilisation, ni trop tendu ni trop lâche, et détendu en fin de journée. Le ruban doit être remplacé dès que les dents sont usées ou cassées. Le montage et démontage du ruban s’effectuent en relevant l’archet, retirant les protections, détendant le ruban, puis en positionnant le nouveau ruban dans les guides et sur les poulies, en respectant le sens de denture.
Le nettoyage et l’entretien régulier sont nécessaires pour garantir la longévité et la qualité de coupe. La machine doit être nettoyée quotidiennement des copeaux, avec des opérations plus approfondies hebdomadaires, mensuelles et semestrielles, en respectant les consignes de maintenance.
En résumé, pour obtenir une coupe précise et un rendement optimal, l’utilisateur doit :
- positionner et serrer la pièce dans l’étau,
- régler la vitesse du ruban selon le matériau,
- descendre l’archet manuellement avec une pression progressive,
- utiliser le guide ruban et la butée de coupe pour un contrôle précis,
- respecter les conditions d’environnement et de sécurité,
- entretenir régulièrement la machine et le ruban.
Tout cela doit être réalisé en portant les équipements de protection individuelle adaptés, notamment des gants, lunettes et protections auditives.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les capacités de coupe de la scie à ruban SIDAMO SR171 MV ?
La scie permet des coupes à 90°, 45° et 60° à gauche avec des capacités maximales variables selon la forme de la pièce. Par exemple, à 90°, elle coupe jusqu’à 150 mm en rond, 140 mm en carré, et 150 x 140 mm en rectangle. À 45° gauche, les capacités sont de 100 mm en rond et carré, et 100 x 100 mm en rectangle. À 60° gauche, elles sont de 70 mm en rond, 65 mm en carré, et 65 x 70 mm en rectangle.
Comment se réalise le réglage de la tension du ruban et pourquoi est-il important ?
La tension du ruban se règle manuellement avec un volant de tension. Il faut serrer le volant à fond puis desserrer d’un demi-tour pour éviter une tension excessive qui pourrait casser le ruban, ou une tension trop faible qui entraînerait un déraillement. Une bonne tension garantit une coupe précise et la longévité du ruban.
Quels sont les éléments clés pour assurer la sécurité lors de l’utilisation de cette scie à ruban ?
Il est impératif de porter des équipements de protection individuelle : lunettes, gants, chaussures et protection auditive. La machine doit être utilisée uniquement par des personnes formées et autorisées. L’étau doit toujours bloquer fermement la pièce, et les protections mécaniques et électriques ne doivent jamais être retirées. La machine est conçue pour un usage intérieur, dans un environnement sec, ventilé et bien éclairé.
Comment se déroule la procédure de coupe avec la scie à ruban SR171 MV ?
Après avoir fixé la pièce dans l’étau et réglé la vitesse de coupe adaptée au matériau, l’utilisateur actionne la rotation du ruban via l’interrupteur à gâchette, puis descend lentement l’archet vers la pièce en exerçant une pression progressive. Un capteur arrête automatiquement la rotation à la fin de la coupe. L’archet est ensuite relevé pour dégager la pièce.
Quels sont les préconisations pour le choix et l’entretien du ruban ?
Utilisez uniquement des rubans SIDAMO d’origine aux dimensions 1735 x 13 x 0,6 mm avec une denture adaptée au matériau et à l’épaisseur de la pièce. Le ruban doit être tendu avant chaque utilisation et détendu en fin de journée. Remplacez-le dès que les dents sont usées ou cassées. Nettoyez régulièrement les guides et les poulies pour éviter les vibrations et garantir la précision de coupe.
Quels sont les incidents courants et leurs solutions ?
En cas de blocage du ruban dans la pièce, il faut relever l’archet, ouvrir l’étau et dégager la pièce avec précaution, puis vérifier l’état du ruban. En cas de coupure électrique, relever l’archet et redémarrer la machine avec l’interrupteur. Le ruban peut chauffer pendant l’usage, il faut attendre son refroidissement avant de le remplacer.
