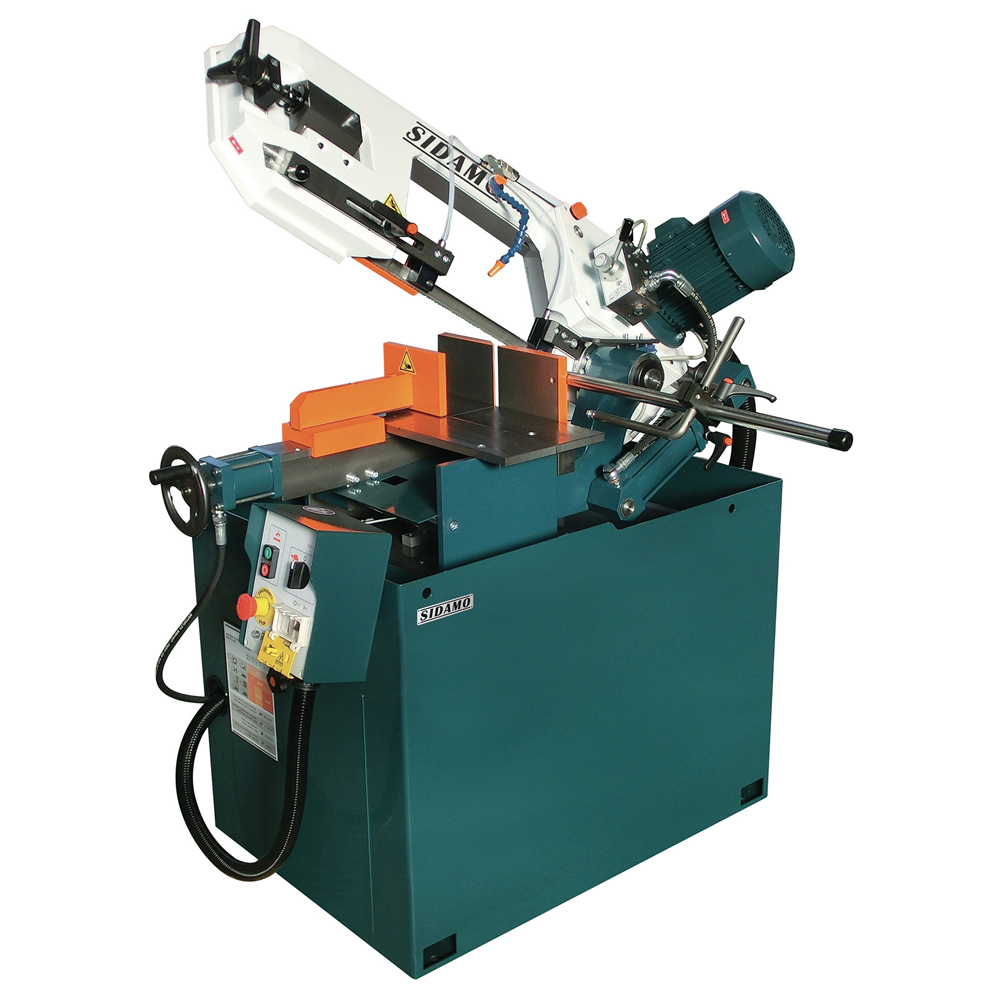

SCIE A RUBAN SEMI-AUTOMATIQUE SR 260 BSA SUR SOCLE SIDAMO - 20114035

Sciage sous lubrification d'acier
Usage très intensif
Archet en fonte d'aluminium très haute rigidité
Cycle semi-automatique du ruban, de l'archet et de l'étau entièrement hydraulique
Tension du ruban réglable avec dispositif de sécurité d'arrêt automatique en cas de rupture ou de glissement du ruban
Livrée avec socle, ruban et butée de coupe réglable de 600 mm
Puissance (kW): 1.1 / 1.4
Alimentation (V): 400 V tri
Vitesse (m/min): 33 / 66
Capacité de coupes (mm) à 90° en rond: 220
Capacité de coupes (mm) à 90° en carré: 220
Capacité de coupes (mm) à 90° en rectangle: 260 x 150
Capacité de coupes (mm) à 45° G en rond: 150
Capacité de coupes (mm) à 45° G en carré: 150
Capacité de coupes (mm) à 45° G en rectangle: 150 x 150
Capacité de coupes (mm) à 60° G en rond: 90
Capacité de coupes (mm) à 60° G en carré: 60
Capacité de coupes (mm) à 60° G en rectangle: 90 x 60
Ouverture d'étau (mm): 260
Hauteur de travail (mm): 830
Ruban (mm): 2450 x 27 x 0.9
Capacité de coupes (mm) à 45° D en rectangle: 120 x 100
Capacité de coupes (mm) à 45° D en rond: 130
Capacité de coupes (mm) à 45° D en carré: 100

Scie à ruban semi-automatique SR 260 BSA sur socle SIDAMO

Description du produit
La scie à ruban SR 260 BSA est conçue pour le sciage sous lubrification d’acier, avec un usage très intensif. Elle dispose d’un archet en fonte d’aluminium à très haute rigidité et d’un cycle semi-automatique entièrement hydraulique pour le ruban, l’archet et l’étau. La tension du ruban est réglable avec un dispositif de sécurité qui arrête automatiquement la machine en cas de rupture ou de glissement du ruban. Elle est livrée avec socle, ruban et butée de coupe réglable de 600 mm.

Usages et applications
Destinée uniquement à la coupe de matériaux ferreux, profilés ou pleins. Ne pas utiliser pour la coupe de béton, parpaings, bois, PVC ou métaux non ferreux (aluminium, laiton, cuivre, fonte, etc.).

Fonctionnement
- Cycle semi-automatique : fermeture de l’étau, rotation du ruban, descente de l’archet, coupe, arrêt du ruban, remontée de l’archet, ouverture de l’étau.
- Commandes en très basse tension (24 V) avec disjoncteur thermique de protection moteur.
- Réglage de la vitesse du ruban (33 ou 66 m/min).
- Réglage hydraulique de l’avance et de la pression de coupe.
- Lubrification par dispositif à 3 points via électropompe.
- Butée de coupe réglable pour répétition des longueurs.
- Bac de liquide de refroidissement de 40 litres.

Caractéristiques techniques détaillées
- Puissance moteur : 1,1 / 1,4 kW
- Alimentation : 400 V triphasé
- Vitesse de coupe : 33 / 66 m/min
- Capacité de coupe à 90° : rond 220 mm, carré 220 mm, rectangle 260 x 150 mm
- Capacité de coupe à 45° gauche : rond 150 mm, carré 150 mm, rectangle 150 x 150 mm
- Capacité de coupe à 45° droite : rond 130 mm, carré 100 mm, rectangle 120 x 100 mm
- Capacité de coupe à 60° gauche : rond 90 mm, carré 60 mm, rectangle 90 x 60 mm
- Ouverture d’étau : 260 mm
- Hauteur de travail : 830 mm
- Dimensions ruban : 2450 x 27 x 0,9 mm
- Poids : 320 kg

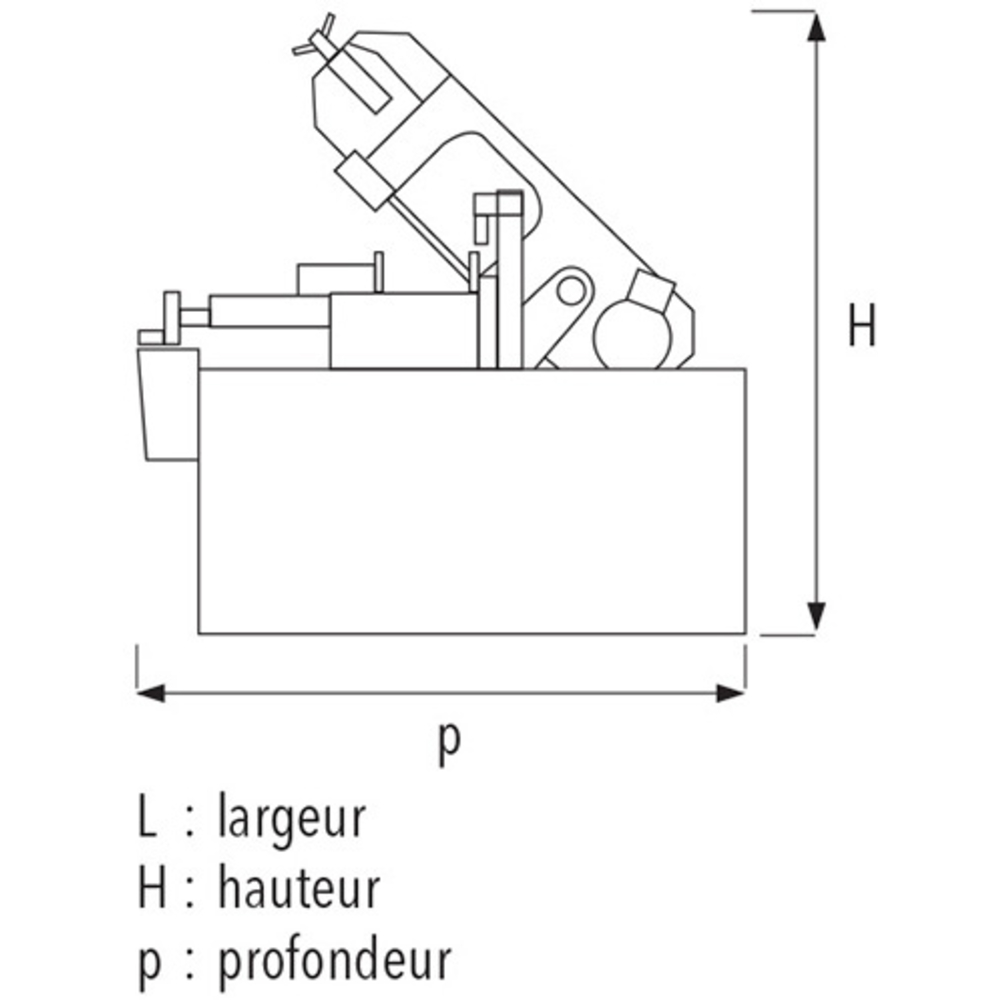

- Dimensions machine (L x H x P) : 640 x 1650 x 1330 mm

Matériaux et composition
- Archet en fonte d’aluminium très haute rigidité.
- Guides ruban équipés de plaquettes carbure et roulements.
- Étau hydraulique avec fonds d’étau démontables.

Compatibilités
- Compatible avec différents types de rubans recommandés par SIDAMO, adaptés à la coupe de matériaux ferreux.
- Ne pas utiliser pour métaux non ferreux, bois, béton, parpaings, PVC.

Normes et certifications
- Isolation électrique IP54.
- Sectionneur cadenassable.
- Arrêt coup de poing à accrochage.
- Machine conforme aux normes de sécurité CE.

Conditions d’utilisation et recommandations
- Utiliser uniquement dans un environnement intérieur, sec, éclairé (300 LUX), sur sol béton stable et nivelé.
- Température ambiante entre +5°C et +35°C, humidité relative max 90%.
- Porter équipements de protection individuelle : lunettes, gants, protection auditive, chaussures de sécurité, protection respiratoire.
- Ne pas utiliser la machine sans carter ruban.
- Ne jamais toucher le ruban en mouvement.
- Ne pas forcer la machine ni utiliser pour des matériaux non prévus.
- Maintenir le ruban propre, ne pas nettoyer en mouvement.
- Arrêter la machine pour toute opération de réglage ou nettoyage.
- Utiliser un liquide de coupe adapté, dilué à 10-15%, avec bac de 40 litres.
- Maintenir la machine propre, lubrifiée et stockée dans un endroit sec.

Avantages produit
- Cycle semi-automatique hydraulique pour une productivité et sécurité accrues.
- Construction robuste et rigide pour une précision et durabilité optimales.
- Dispositifs de sécurité intégrés (arrêt automatique, carters, protections).
- Réglages précis de la vitesse, tension et pression de coupe pour s’adapter à différents matériaux.
- Bac de lubrification intégré pour un sciage efficace et prolongé.

Conditionnement, stockage, conservation
- Livrée dans caisse carton avec sac anti-humidité.
- Stocker dans un endroit sec, hors de portée des enfants.
- Nettoyer et lubrifier avant stockage prolongé.
- Détendre le ruban et relâcher le ressort de rappel avant stockage.

Informations complémentaires
- Maintenance régulière recommandée (quotidienne, hebdomadaire, mensuelle, semestrielle).
- Remplacement des consommables (ruban, huile de pompe, fond d’étau) selon usure.
- En cas d’incidents (blocage ruban, rupture, vibrations), suivre les procédures de sécurité et maintenance fournies.
- Utiliser uniquement pièces et rubans d’origine SIDAMO pour garantir performance et sécurité.

Cette synthèse intègre les données techniques, de sécurité, d’utilisation et d’entretien extraites de la fiche produit et de la notice d’instructions SR260BSA (pages 1 à 20).
