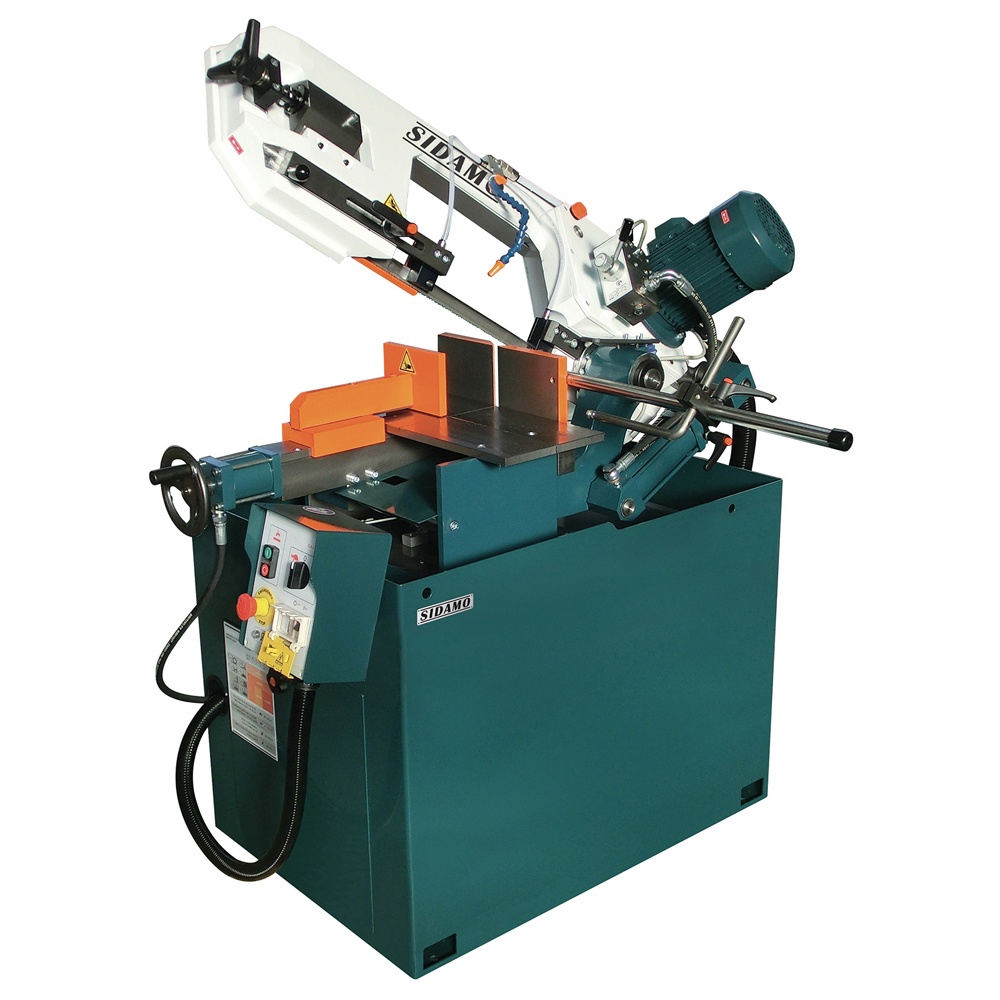

SCIE A RUBAN SEMI-AUTOMATIQUE SR 260 BSAV (AVEC VARIATEUR) SIDAMO - 20114045

Sciage sous lubrification d'acier, inox et aluminium
Usage très intensif
Archet en fonte d'aluminium très haute rigidité
Cycle semi-automatique du ruban, de l'archet et de l'étau entièrement hydraulique
Tension du ruban réglable avec dispositif de sécurité d'arrêt automatique en cas de rupture, de glissement du ruban
Variateur de vitesse électronique
Livrée avec socle, ruban et butée de coupe réglable de 600 mm
Puissance (kW): 2,2
Alimentation (V): 400 V tri
Vitesse (m/min): 15 : 100
Capacité de coupes (mm) à 90° en rond: 220
Capacité de coupes (mm) à 90° en carré: 220
Capacité de coupes (mm) à 90° en rectangle: 260 x 150
Capacité de coupes (mm) à 45° G en rond: 150
Capacité de coupes (mm) à 45° G en carré: 150
Capacité de coupes (mm) à 45° G en rectangle: 150 x 150
Capacité de coupes (mm) à 60° G en rond: 90
Capacité de coupes (mm) à 60° G en carré: 60
Capacité de coupes (mm) à 60° G en rectangle: 90 x 60
Ouverture d'étau (mm): 260
Hauteur de travail (mm): 830
Ruban (mm): 2450 x 27 x 0.9
Capacité de coupes (mm) à 45° D en rectangle: 120 x 100
Capacité de coupes (mm) à 45° D en rond: 130
Capacité de coupes (mm) à 45° D en carré: 100

La scie à ruban semi-automatique SR 260 BSAV SIDAMO est conçue pour un usage intensif (6 à 8 heures par jour) destiné au sciage sous lubrification de métaux ferreux (acier, fer, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton, etc.), en profilés ou pleins, à l’aide d’un ruban rotatif sans fin adapté. Elle n’est pas prévue pour la coupe de matériaux de construction (béton, pierre, parpaing), de bois, PVC ou dérivés.

Caractéristiques principales :
- Fabrication européenne.
- Archet en fonte d’aluminium très haute rigidité.
- Cycle semi-automatique entièrement hydraulique pour le ruban, l’archet et l’étau.
- Tension du ruban réglable avec dispositif de sécurité arrêt automatique en cas de rupture ou glissement.
- Variateur électronique de vitesse de 15 à 100 m/min.
- Dispositif de lubrification en 3 points par électropompe.
- Guides ruban réglables équipés de plaquettes carbure et roulements.
- Rotation facile de l’archet sur roulements, réglable de 45° droite à 60° gauche.
- Commandes en très basse tension 24 V.
- Protection moteur par disjoncteur thermique.
- Isolation électrique IP54.
- Sectionneur cadenassable.
- Arrêt d’urgence à coup de poing.
- Bac liquide de refroidissement de 40 litres.
- Livrée avec socle, ruban (2450 x 27 x 0,9 mm) et butée de coupe réglable 600 mm.

Performances de coupe (en mm) :
- À 90° : rond 220, carré 220, rectangle 260 x 150.
- À 45° gauche : rond 150, carré 150, rectangle 150 x 150.
- À 45° droite : rond 130, carré 100, rectangle 120 x 100.
- À 60° gauche : rond 90, carré 60, rectangle 90 x 60.

Dimensions et poids :
- Ouverture d’étau : 260 mm.
- Hauteur de travail : 830 mm.
- Alimentation : 400 V triphasé.
- Puissance moteur : 2,2 kW.
- Poids : 320 kg.

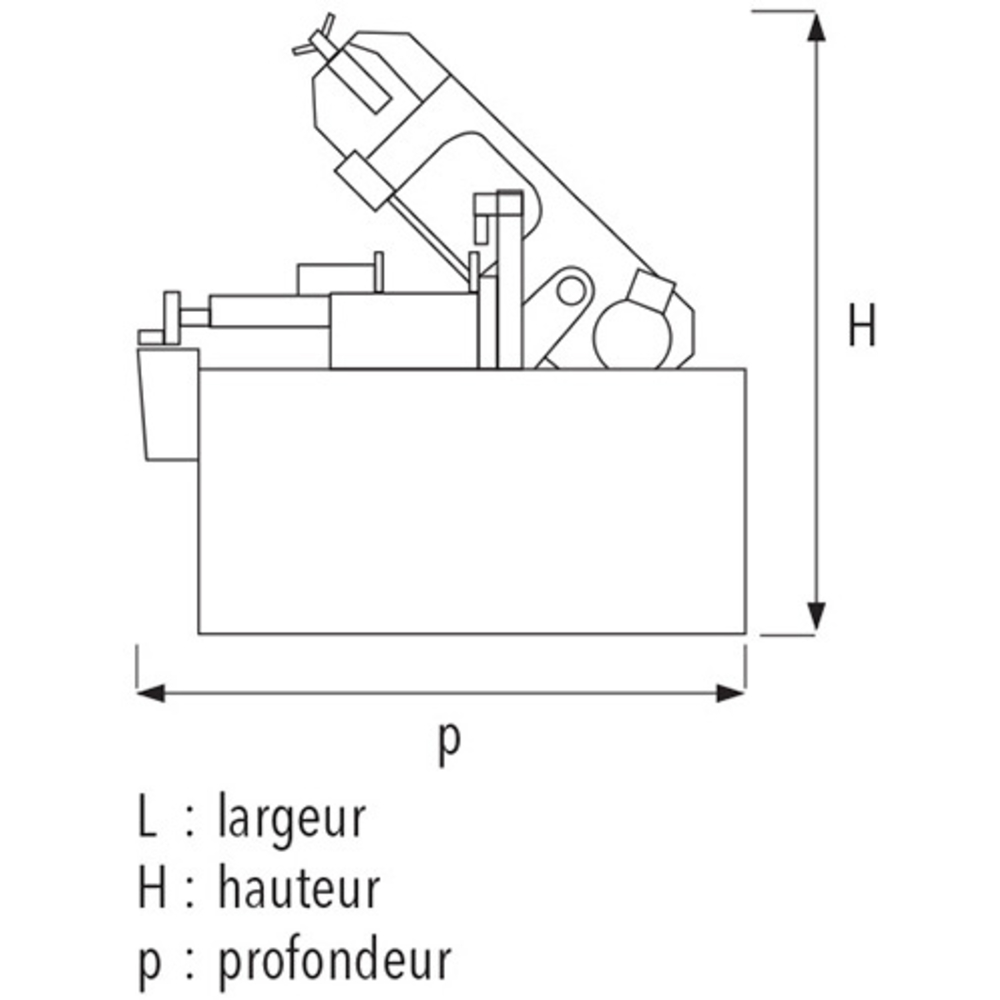

- Dimensions (L x H x P) : 700 x 1300 x 1200 mm.

Fonctionnement :
- La machine est équipée d’un étau hydraulique à serrage automatique.
- Le cycle semi-automatique comprend la fermeture de l’étau, la mise en rotation du ruban, la descente de l’archet, la coupe, l’arrêt du ruban, le retour de l’archet et l’ouverture de l’étau.
- La vitesse de coupe et la vitesse d’avance sont réglables pour optimiser la qualité et la longévité du ruban.
- La lubrification est assurée par un liquide soluble eau-huile (40 litres), avec un débit réglable pour lubrifier abondamment le ruban.

Ruban :
- Utiliser uniquement des rubans SIDAMO d’origine, dimensions 2450 x 27 x 0,9 mm.
- Choix de la denture adapté au matériau et à la section de la pièce.
- Ne jamais utiliser un ruban endommagé.
- Montage et démontage du ruban avec précautions, en respectant la direction des dents.
- Détendre le ruban en fin de journée.

Sécurité et recommandations d’utilisation :
- Port obligatoire d’équipements de protection individuelle : lunettes, gants, chaussures de sécurité, protection auditive.
- Ne jamais enlever ou shunter les protections.
- Ne pas utiliser la machine sans formation et autorisation.
- Maintenir la zone de travail propre et bien éclairée.
- Ne pas forcer la machine, respecter les réglages et les consignes.
- Ne jamais toucher le ruban en mouvement.
- Maintenir le ruban propre et lubrifié.
- Ne pas couper de matériaux non prévus (bois, PVC, matériaux de construction).
- Débrancher la machine avant toute intervention de maintenance ou réglage.

Installation et maintenance :
- La machine est livrée dans une caisse palettisée.
- Doit être installée sur un sol en béton plat et stable, fixée au sol.
- Température d’utilisation entre +5°C et +35°C, humidité relative < 90%.
- Nettoyage régulier conseillé, éviter les jets d’eau et solvants agressifs.
- Maintenance périodique recommandée (quotidienne, hebdomadaire, mensuelle, semestrielle).
- Vidange et remplacement de la pompe à engrenages et huile selon préconisations.

Avantages produit :
- Grande rigidité grâce à l’archet en fonte d’aluminium.
- Précision des coupes grâce aux guides réglables avec plaquettes carbure.
- Sécurité renforcée avec dispositifs automatiques d’arrêt et protections.
- Polyvalence avec variateur de vitesse et angles de coupe réglables.
- Réservoir de lubrification intégré pour une meilleure qualité de coupe.

Conditionnement et stockage :
- Livrée avec socle, ruban et butée de coupe réglable.
- Stocker dans un endroit sec, hors de portée des enfants.
- Mettre l’archet en position basse et détendre le ruban en fin de journée ou lors d’une période prolongée d’inutilisation.
- Nettoyer et lubrifier avant stockage.

Cette synthèse regroupe les informations techniques, fonctionnelles, de sécurité, d’utilisation, de maintenance et de conditionnement issues de la notice d’instructions originale SIDAMO SR 260 BSAV (pages 1 à 20).
