SCIE A RUBAN SEMI-AUTOMATIQUE SR 320 BSA SUR SOCLE SIDAMO - 20114017

Sciage sous lubrification d'acier
Usage très intensif
Archet en fonte d'aluminium très haute rigidité
Cycle semi-automatique du ruban, de l'archet et de l'étau entièrement hydraulique
Tension du ruban réglable avec dispositif de sécurité d'arrêt automatique en cas de rupture ou de glissement du ruban
Livrée avec socle, ruban et butée de coupe réglable de 600 mm
Puissance (kW): 1.1 / 1.4
Alimentation (V): 400 V tri
Vitesse (m/min): 38 / 76
Capacité de coupes (mm) à 90° en rond: 275
Capacité de coupes (mm) à 90° en carré: 265
Capacité de coupes (mm) à 90° en rectangle: 320 x 230
Capacité de coupes (mm) à 45° G en rond: 200
Capacité de coupes (mm) à 45° G en carré: 185
Capacité de coupes (mm) à 45° G en rectangle: 185 x 220
Capacité de coupes (mm) à 60° G en rond: 130
Capacité de coupes (mm) à 60° G en carré: 130
Capacité de coupes (mm) à 60° G en rectangle: 120 x 120
Ouverture d'étau (mm): 320
Hauteur de travail (mm): 830
Ruban (mm): 3025 x 27 x 0.9
Capacité de coupes (mm) à 45° D en rectangle: 200 x 100
Capacité de coupes (mm) à 45° D en rond: 190
Capacité de coupes (mm) à 45° D en carré: 160

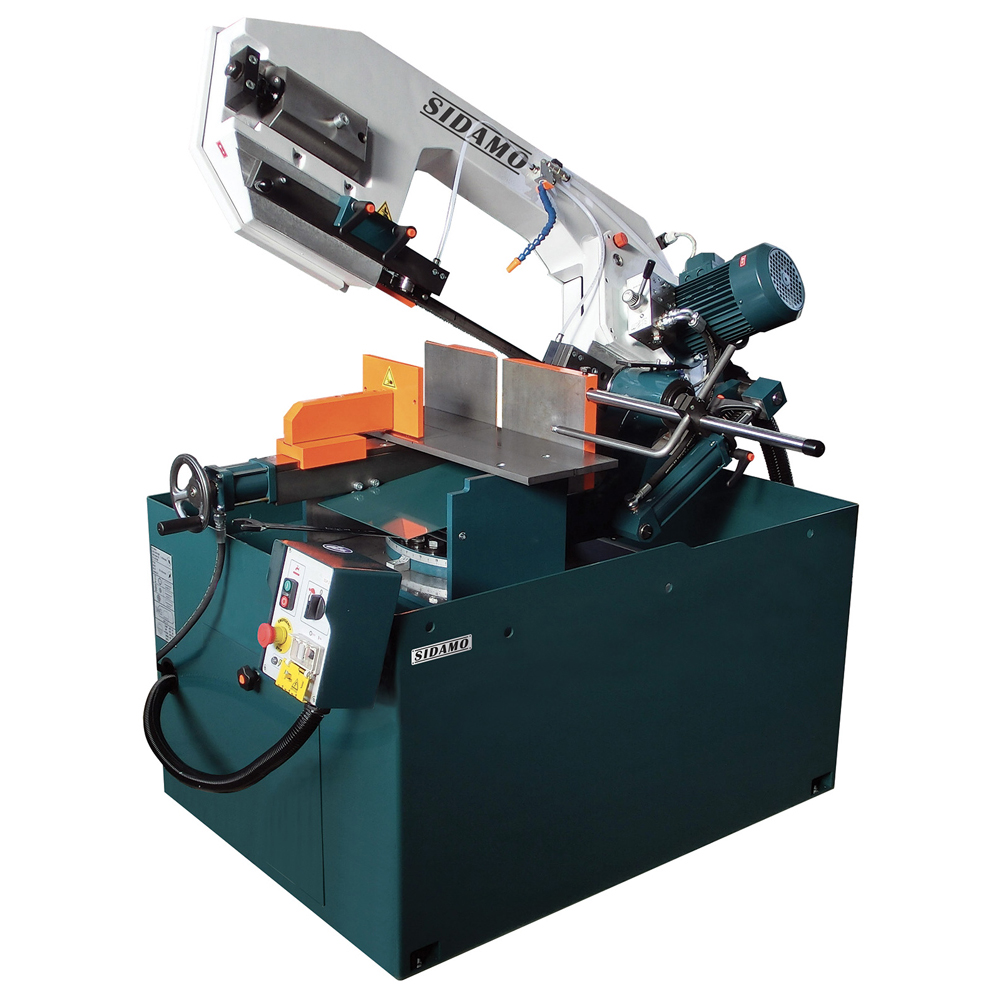

Scie à ruban semi-automatique SR 320 BSA sur socle SIDAMO

Description du produit
La scie à ruban SR 320 BSA est conçue pour un usage intensif de sciage sous lubrification d’acier et autres métaux ferreux. Elle est équipée d’un archet en fonte d’aluminium très haute rigidité, d’un cycle semi-automatique entièrement hydraulique pour le ruban, l’archet et l’étau. La tension du ruban est réglable avec un dispositif de sécurité arrêtant automatiquement la machine en cas de rupture ou de glissement du ruban. La machine est livrée avec socle, ruban et butée de coupe réglable de 600 mm.

Usages et applications
Destinée uniquement à la coupe de métaux ferreux (acier, fer, fonte), profilés ou pleins, la machine ne doit pas être utilisée pour les métaux non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton), matériaux de construction (béton, parpaing, pierre, etc.), bois, PVC ou dérivés.

Fonctionnement
La scie fonctionne en cycle semi-automatique : démarrage du ruban, fermeture automatique de l’étau, descente de l’archet jusqu’à la fin de coupe, arrêt du ruban, retour de l’archet en position initiale et ouverture automatique de l’étau. La vitesse de coupe se sélectionne via un commutateur (38 ou 76 m/min), et la vitesse de descente (avance) est réglable par manette. Le liquide de coupe est distribué par un système à 3 points via électropompe, avec réservoir de 40 litres.

Caractéristiques techniques détaillées
- Cycle semi-automatique hydraulique pour ruban, archet, étau
- Archet en fonte d’aluminium haute rigidité
- Lubrification par électropompe à 3 points
- Fonds d’étau démontables
- Microrupteur de tension ruban avec arrêt automatique en cas de rupture ou glissement
- Guides ruban réglables avec plaquettes carbure et roulements
- Rotation de l’archet sur roulements, réglage de l’angle de coupe de 45° droite à 60° gauche
- Commandes en basse tension 24 V
- Protection moteur par disjoncteur thermique
- Isolation électrique IP54
- Sectionneur cadenassable et arrêt coup de poing à accrochage
- Étau hydraulique
- Bac liquide de refroidissement 40 litres
- Livrée avec socle, ruban 3025 x 27 x 0,9 mm et butée de coupe réglable 600 mm

Capacités de coupe (mm)
- À 90° : rond 275, carré 265, rectangle 320 x 230
- À 45° gauche : rond 200, carré 185, rectangle 185 x 220
- À 45° droite : rond 190, carré 160, rectangle 200 x 100
- À 60° gauche : rond 130, carré 130, rectangle 120 x 120
- Ouverture d’étau : 320 mm
- Hauteur de travail : 830 mm
- Vitesse ruban : 38 / 76 m/min
- Puissance moteur : 1,1 / 1,4 kW
- Alimentation : 400 V triphasé
- Poids : 620 kg

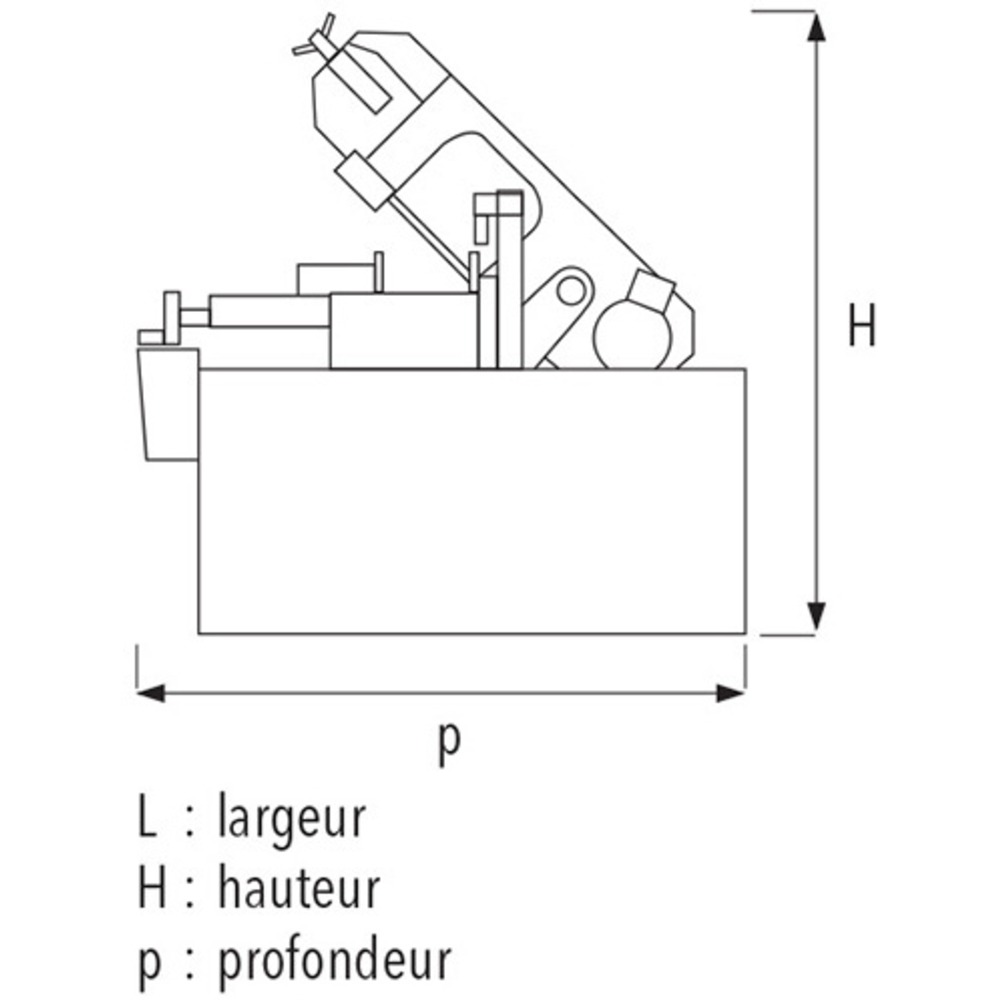

- Dimensions : 900 x 1800 x 1530 mm (L x H x P)

Matériaux et composition
Archet en fonte d’aluminium, ruban en acier avec denture adaptée, composants hydrauliques et électriques conformes aux normes.

Compatibilités
Utilisation exclusive avec rubans SIDAMO recommandés, dimension 3025 x 27 x 0,9 mm, denture adaptée selon le matériau et la section à couper.

Normes et certifications
Machine conforme aux normes CE. Isolation électrique IP54. Protection électrique avec disjoncteur thermique et sectionneur cadenassable.

Conditions d’utilisation et recommandations
- Surface plane, stable, bien éclairée, température entre +5°C et +35°C, humidité < 90%
- Ne pas utiliser en extérieur ou en présence de liquides inflammables
- Porter équipements de protection individuelle : lunettes, gants, chaussures de sécurité, protection auditive et respiratoire si nécessaire
- Ne pas modifier la machine ni utiliser accessoires non prévus
- Maintenir la machine propre, enlever régulièrement les copeaux
- Ne pas forcer la machine, respecter les vitesses et avances recommandées
- Ne jamais toucher le ruban en mouvement ou tenter d’arrêter manuellement
- Ne pas couper de matériaux autres que ceux spécifiés
- Stocker dans un endroit sec et hors de portée des enfants

Avantages produit
- Haute rigidité et précision grâce à l’archet en fonte d’aluminium
- Cycle semi-automatique hydraulique pour un travail efficace et sécurisé
- Dispositifs de sécurité intégrés pour arrêt automatique en cas de rupture de ruban
- Réglages précis de la vitesse, de la pression et de l’angle de coupe
- Lubrification efficace par électropompe et bac de grande capacité
- Facilité d’entretien avec fonds d’étau démontables et accès simplifié au ruban

Conditionnement, stockage, conservation
Livrée dans caisse carton avec protection anti-humidité. Manipulation recommandée avec transpalette ou chariot élévateur. Stockage dans un lieu sec, hors de portée des enfants. En cas de non-utilisation prolongée, détendre le ruban, mettre l’archet en position basse, vider le réservoir de liquide de coupe, nettoyer et lubrifier la machine.

Informations complémentaires
- Remplacement du ruban conseillé dès usure ou casse des dents
- Sélection de la denture du ruban adaptée à la dureté et épaisseur du matériau
- Tableau de défauts et solutions inclus pour optimiser la durée de vie du ruban et la qualité de coupe
- Maintenance régulière recommandée : nettoyage, vérification des tensions, lubrification, vidange du réducteur

Ce résumé reprend l’ensemble des informations techniques, fonctionnelles et de sécurité indispensables à l’utilisation optimale et sécurisée de la scie à ruban semi-automatique SR 320 BSA SIDAMO.
