Scie à ruban semi-automatique SR 450 BSA SIDAMO - 20114040

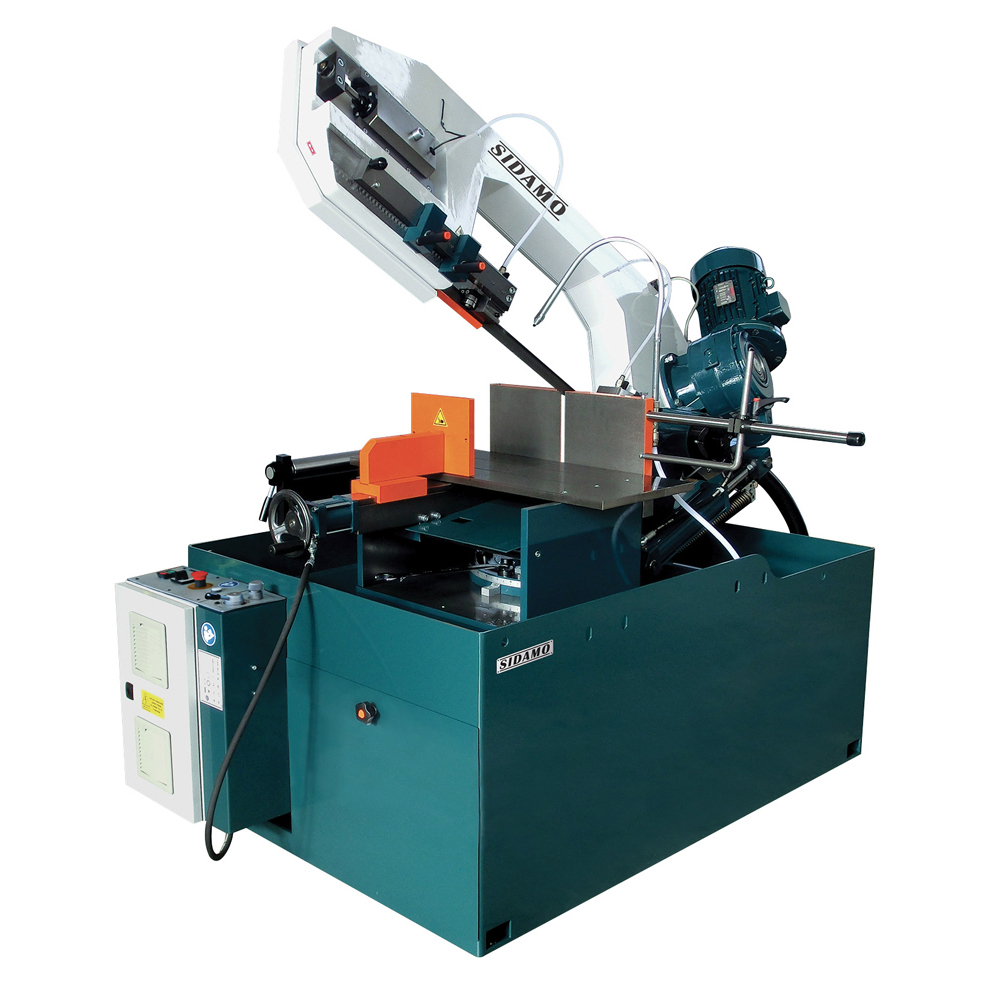

Scie à ruban semi-automatique SR 450 BSA SIDAMO

Description du produit
La scie à ruban SR 450 BSA est conçue pour un usage très intensif, en sciage sous lubrification d’acier uniquement. Elle dispose d’un archet en fonte d’acier à très haute rigidité. Le cycle semi-automatique du ruban, de l’archet et de l’étau est entièrement hydraulique. La tension du ruban est réglable avec un dispositif de sécurité d’arrêt automatique en cas de rupture ou de glissement du ruban. La machine est livrée avec socle, ruban et butée de coupe réglable de 600 mm.

Applications et usages
Cette machine est destinée exclusivement à la coupe de matériaux ferreux, profilés ou pleins, au moyen d’un ruban rotatif sans fin. Il est strictement interdit de l’utiliser pour la coupe de béton, parpaings, bois, PVC, ou métaux non ferreux (aluminium, laiton, cuivre, fonte).

Fonctionnement
- Cycle semi-automatique : fermeture de l’étau, démarrage du ruban, descente de l’archet, arrêt du ruban, remontée de l’archet, ouverture de l’étau.
- Commandes en très basse tension 24 V.
- Protection moteur par disjoncteur thermique.
- Arrêt coup de poing à accrochage.
- Carter ruban équipé d’un microrupteur positif.
- Lubrification par dispositif en 3 points via électropompe.
- Étau hydraulique à serrage automatique.
- Bac liquide de refroidissement de 40 litres.

Caractéristiques techniques détaillées
- Puissance moteur : 1,4 / 2,4 kW
- Alimentation : 400 V triphasé
- Vitesses de coupe : 32 / 64 m/min
- Ouverture d’étau : 450 mm
- Hauteur de travail : 830 mm
- Dimensions ruban : 3660 x 34 x 1,1 mm
- Poids : 1100 kg
- Dimensions machine (L x H x P) : 1080 x 2000 x 1870 mm

Capacités de coupe (en mm) :
- À 90° : rond 330, carré 320, rectangle 450 x 240
- À 45° gauche : rond 280, carré 250, rectangle 270 x 240
- À 45° droite : rond 260, carré 220, rectangle 310 x 100
- À 60° gauche : rond 170, carré 150, rectangle 170 x 125

Matériaux et composition
- Archet en fonte acier très haute rigidité
- Guides ruban équipés de plaquettes carbure et roulements
- Fonds d’étau démontables

Compatibilités
- Compatible uniquement avec des rubans d’origine SIDAMO, dimension 3660 x 34 x 1,1 mm, épaisseur 1,1 mm.
- Utilisation recommandée de rubans adaptés au matériau et à la section à couper.

Normes et certifications
- Conforme aux normes CE (marquage visible sur la machine).
- Isolation électrique IP54.

Conditions d’utilisation et recommandations
- Ne pas utiliser à l’extérieur, en milieu humide, ni sur sol instable ou non nivelé.
- Température ambiante recommandée entre +5°C et +35°C.
- Humidité relative maximale 90%.
- Machine à utiliser par des opérateurs formés et équipés d’EPI (lunettes, gants, chaussures de sécurité, protection auditive et respiratoire).
- Interdite aux moins de 18 ans.
- Ne pas enlever ou modifier les protections mécaniques et électriques.
- Ne pas utiliser pour couper des matériaux non prévus (béton, bois, métaux non ferreux).
- Toujours utiliser l’étau pour bloquer les pièces, ne jamais les tenir à la main.
- Utiliser un liquide de coupe huileux soluble dilué à 10-15% pour lubrifier le ruban et éviter la surchauffe.

Avantages produit
- Cycle semi-automatique hydraulique pour un gain de temps et une sécurité accrue.
- Tension de ruban réglable avec dispositif de sécurité anti-rupture.
- Archet en fonte d’acier garantissant rigidité et précision de coupe.
- Lubrification efficace en 3 points.
- Butée de coupe réglable pour coupes répétitives précises.
- Commandes en basse tension pour sécurité accrue.
- Capacité de coupe importante sur différents angles (90°, 45°, 60°).

Conditionnement, stockage, conservation
- Livrée dans une caisse en carton avec sac anti-humidité.
- Stocker dans un endroit sec, hors de portée des enfants.
- En cas de non-utilisation prolongée : débrancher, détendre le ruban, vider le bac de liquide de coupe, nettoyer et lubrifier la machine, couvrir si nécessaire.

Maintenance
- Entretien régulier recommandé : nettoyage des guides et poulies, vérification de la tension du ruban, remplacement du ruban usé ou endommagé, contrôle du liquide de coupe.
- Vidange du réducteur selon périodicité.
- Vérification et nettoyage du circuit hydraulique pour l’archet.

Incidents et dépannage
- En cas de blocage du ruban, arrêt automatique, dégager la pièce, vérifier l’état du ruban.
- En cas d’anomalie électrique, arrêt automatique, redémarrer selon procédure.
- Conseils d’ajustement de la vitesse, pression, tension et choix du ruban selon la qualité de coupe et l’état des dents (voir tableau de dépannage page 19).

Résumé
La scie à ruban semi-automatique SR 450 BSA SIDAMO est une machine robuste et performante, conçue pour un usage intensif en coupe de matériaux ferreux. Elle offre un cycle hydraulique semi-automatique garantissant précision, sécurité et efficacité. Sa conception assure une bonne rigidité, une lubrification optimale et une grande capacité de coupe multi-angles. Le respect des consignes d’utilisation, de maintenance et de sécurité est indispensable pour garantir la longévité et la performance de la machine.

(Source : Notice d’instructions SR450BSA SIDAMO, pages 1 à 20)
