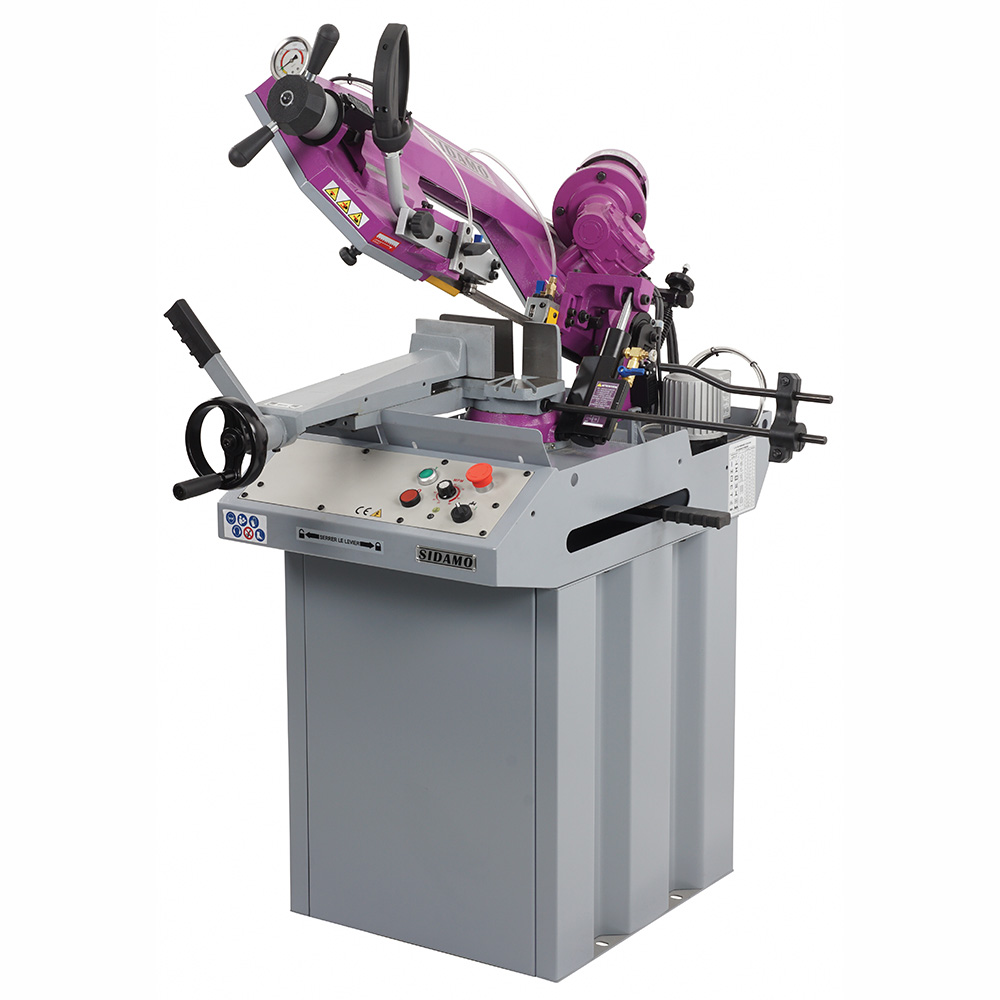

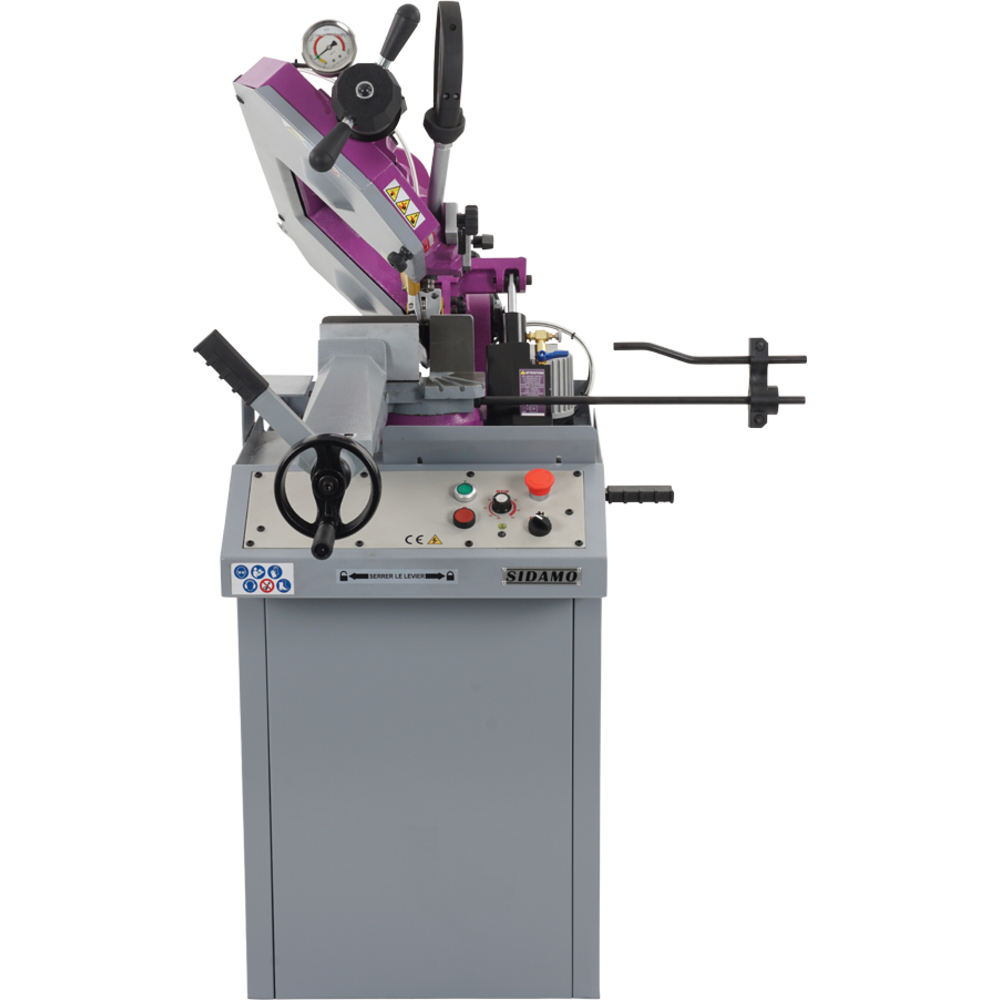

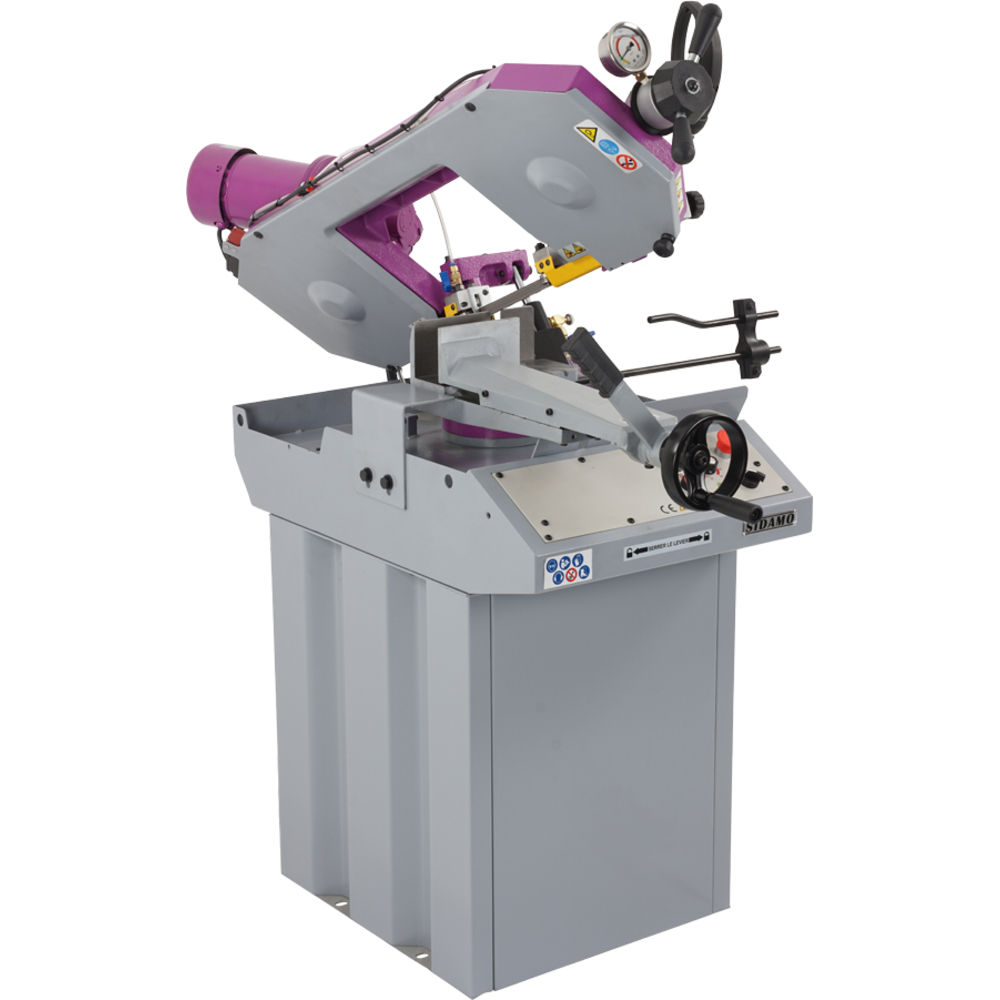

Scie à ruban SR 211 DAV pour sciage sous lubrification d'acier, inox et aluminium SIDAMO - 20114130
Référence : S06620114130
Découvrez Scie à ruban SR 211 DAV pour sciage sous lubrification d'acier, inox et aluminium SIDAMO - 20114130 disponible à l'achat
- Capacité de coupe jusqu'à 170 mm en rond à 90°
- Vitesse variable de 20 à 90 m/min pour plus de précision
- Système de lubrification en 2 points pour une meilleure durabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Archet en fonte aciérée
Guides ruban équipés de roulements assurant une excellente résistance à l'usure du ruban
Guide ruban mobile antérieur réglable
Descente autonome par gravité contrôlée par vérin hydraulique
Dispositif de lubrification en 2 points par électro-pompe
Microrupteur et manomètre de tension ruban
Etau à serrage rapide monté sur glissière à rattrapage de jeu
Variateur de vitesse électronique
Pupitre de commande en façade
Commandes très basse tension 24 V
Arrêt coup de poing à accrochage
Carter ruban équipé d'un microrupteur positif
Protection du moteur par disjoncteur thermique
Moteur avec réducteur coaxial
Livrée avec : Livrée avec:
- socle
- ruban
- butée de coupe réglable de 500 mm
Description du produit
La scie à ruban SR 211 DAV est conçue pour le sciage sous lubrification d’acier, inox et aluminium dans un usage régulier (3 à 5 heures par jour). Elle est équipée d’un archet en fonte aciérée, d’un microrupteur et manomètre de tension de ruban, d’une descente autonome par gravité contrôlée par un vérin hydraulique, ainsi que d’un variateur de vitesse électronique. La machine est livrée avec un socle, un ruban denture 6/10, et une butée de coupe réglable de 500 mm.
Usages et applications
Cette machine est prévue exclusivement pour la coupe de métaux ferreux (acier, fer, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton, etc.) sous lubrification. Elle ne doit pas être utilisée pour la coupe de matériaux de construction (béton, parpaing, pierre), bois, PVC ou dérivés.
Fonctionnement
- Descente autonome de l’archet par gravité, contrôlée par vérin hydraulique.
- Variateur de vitesse du ruban de 20 à 90 m/min.
- Microrupteur et manomètre assurant la bonne tension du ruban.
- Lubrification en deux points par électropompe avec réglage du débit.
- Arrêt automatique du ruban en fin de coupe grâce à un capteur (microrupteur).
- Commandes en très basse tension 24 V, avec bouton marche/arrêt, arrêt coup de poing à accrochage et régulateur de vitesse.
Caractéristiques techniques détaillées
- Puissance moteur : 1,5 kW
- Alimentation : 230 V monophasé, 50 Hz
- Vitesse ruban : variable de 20 à 90 m/min
- Dimensions ruban : 2080 x 20 x 0,9 mm (épaisseur constante)
- Ouverture d’étau : 200 mm
- Hauteur de travail : 880 mm
- Capacité de coupe à 90° :
- Rond : 170 mm
- Carré : 170 mm
- Rectangle : 200 x 160 mm
- Capacité de coupe à 45° gauche :
- Rond : 110 mm
- Carré : 110 mm
- Rectangle : 125 x 85 mm
- Poids : 155 kg
- Dimensions machine (L x P x H) : 1500 x 1600 x 1000 mm
Matériaux et composition
- Archet en fonte aciérée
- Guides ruban équipés de roulements pour une excellente résistance à l’usure
- Carter ruban avec microrupteur de sécurité
- Moteur avec réducteur coaxial, protection thermique
- Socle métallique robuste
Compatibilités
- Utilisation avec rubans SIDAMO d’origine, denture adaptée au matériau et à la section de la pièce à couper (dentures 6/10, 8/12, 10/14 disponibles).
- Lubrification obligatoire pour la plupart des métaux, notamment acier et aluminium.
Normes et certifications
- Indice de protection électrique IP 54
- Conforme aux normes de sécurité CE
- Commandes en basse tension pour sécurité accrue
Conditions d’utilisation et recommandations
- Utiliser uniquement en intérieur dans un environnement sec, aéré et bien éclairé (minimum 300 LUX).
- Ne pas utiliser en milieu humide ou en présence de liquides inflammables ou gaz.
- Porter équipements de protection individuelle : lunettes, gants, chaussures de sécurité, protection auditive.
- Ne pas forcer le ruban, respecter les vitesses de coupe recommandées selon le matériau.
- Maintenir la machine propre, enlever régulièrement les copeaux avec des méthodes sûres (chiffon, brosse, aspirateur).
- Ne jamais toucher le ruban en mouvement.
- Stocker la machine dans un endroit sec, mettre l’archet en position basse en cas d’arrêt prolongé.
- Ne pas modifier la machine ni utiliser d’accessoires non prévus.
- Respecter les consignes de sécurité et formations obligatoires pour les opérateurs.
Avantages produit
- Descente autonome par gravité contrôlée hydraulique pour une coupe régulière et précise.
- Variateur électronique pour adapter la vitesse aux matériaux.
- Commandes intuitives et sécurisées, avec arrêt coup de poing.
- Butée de coupe réglable facilitant la répétitivité des coupes.
- Guides ruban réglables pour une meilleure précision et longévité du ruban.
- Système de lubrification intégré et réglable pour optimiser la qualité de coupe et la durée de vie du ruban.
Conditionnement, stockage, conservation
- Livrée en emballage carton palettisé avec dispositif d’amarrage.
- Poids total 155 kg, manutention avec transpalette ou chariot élévateur recommandée.
- Stockage dans un endroit sec, hors de portée des enfants.
- Détendre le ruban en fin de journée et mettre l’archet en position basse pour préserver la machine.
Informations complémentaires
- Le réglage précis de la tension du ruban est assuré par un manomètre et microrupteur.
- Le ruban doit être monté avec les dents orientées correctement et tendu selon les préconisations pour éviter rupture et usure prématurée.
- La machine est équipée d’un étau à serrage rapide avec une ouverture maximale de 200 mm.
- La vitesse de descente de l’archet est réglable en continu via un vérin hydraulique.
- La machine permet des coupes à 0° et 45° gauche, avec possibilité d’angles intermédiaires.
- La pompe de liquide de coupe fonctionne en même temps que le ruban, avec réglage indépendant du débit.
- L’arrêt automatique en fin de coupe améliore la sécurité et la précision.
Ce résumé est basé exclusivement sur les informations contenues dans la notice d’instructions originale SIDAMO SR 211 DAV (pages 1 à 20) et la description produit fournie.
Hauteur (cm)
160.00
Largeur (cm)
146.00
Longueur (cm)
100.00
Poids net (Kg)
155.00
Puissance (kW)
1.5
Alimentation (V)
230 V mono
Vitesse (m/min)
20 : 90
Capacité de coupes (mm) à 90° en rond
170
Capacité de coupes (mm) à 90° en carré
150
Capacité de coupes (mm) à 90° en rectangle
190 x 150
Capacité de coupes (mm) à 45° G en rond
125
Capacité de coupes (mm) à 45° G en carré
95
Capacité de coupes (mm) à 45° G en rectangle
120 x 95
Ouverture d'étau (mm)
200
Hauteur de travail (mm)
880
Ruban (mm)
2080 x 20 x 0.9
Avant la coupe, la pièce est placée et bloquée dans un étau à serrage rapide, dont l’ouverture maximale est de 200 mm. Le guide ruban avant est réglable pour être positionné au plus près de la pièce, sans toucher le ruban en mouvement. L’archet peut être positionné à différents angles (0°, 45° gauche, ou angles intermédiaires) et sa vitesse de descente est ajustable en continu grâce au vérin hydraulique.
La tension du ruban est contrôlée par un microrupteur et un manomètre, et doit être ajustée correctement pour éviter les ruptures ou les coupes biaisées. Le ruban doit être monté dans le bon sens avec les dents orientées vers la pièce à couper, et il est recommandé d’utiliser uniquement des rubans d’origine SIDAMO adaptés à la nature et à la section du matériau.
La procédure de coupe comprend la mise en position de l’archet en hauteur et à l’angle désiré, le réglage de la butée de profondeur, la mise sous tension du ruban et de la pompe, le réglage du débit de liquide de coupe et des vitesses de ruban et de descente d’archet. La pièce est ensuite coupée en appliquant une pression progressive sur le ruban, sans forcer ni heurter la pièce au départ. En fin de coupe, un capteur arrête automatiquement le ruban et la pompe. Après chaque coupe, l’archet est relevé, l’étau ouvert et la pièce retirée.
En cas d’arrêt prolongé, il est conseillé de détendre le ruban et de mettre l’archet en position basse pour préserver la machine.
L’utilisation est prévue exclusivement pour la coupe sous lubrification de métaux ferreux (acier, fer, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton, etc.), en intérieur dans un environnement sec, aéré et bien éclairé. Il est interdit d’utiliser cette scie pour des matériaux de construction, bois, PVC ou dérivés.
En résumé, l’utilisateur doit régler la machine (vitesse, tension, position archet, guide ruban, étau, lubrification) en fonction du matériau et de la forme de la pièce, puis effectuer la coupe en respectant les étapes de mise en marche, pression progressive sur le ruban, et arrêt automatique en fin de coupe, pour obtenir un sciage précis et régulier sous lubrification.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels matériaux cette scie à ruban peut-elle couper ?
La scie SR 211 DAV SIDAMO est conçue pour le sciage sous lubrification d’acier, inox, aluminium, cuivre, plomb, zinc, étain, laiton et autres métaux ferreux et non ferreux. Elle n’est pas adaptée à la coupe de matériaux de construction, bois, PVC ou dérivés.
Comment la machine assure-t-elle la précision et la sécurité de la coupe ?
La descente autonome de l’archet est contrôlée par un vérin hydraulique réglable, garantissant une pression progressive et régulière. La tension du ruban est contrôlée par un manomètre et un microrupteur, assurant une bonne tenue et sécurité. Un arrêt automatique du ruban en fin de coupe est activé par un capteur.
Quels sont les réglages essentiels avant l’utilisation ?
Il faut régler la vitesse du ruban (variable de 20 à 90 m/min) via un variateur électronique, adapter la vitesse de descente de l’archet avec la molette du vérin hydraulique, positionner correctement la butée de coupe et régler la tension du ruban dans la zone verte du manomètre. Le guide ruban avant mobile doit être placé au plus près de la pièce à couper sans toucher le fond d’étau.
Quels sont les critères de choix et d’entretien du ruban ?
Utiliser uniquement des rubans SIDAMO d’origine de dimensions 2080 x 20 x 0,9 mm avec la denture adaptée au matériau et à l’épaisseur de la pièce (dentures 6/10, 8/12, 10/14). Le ruban doit être monté avec les dents orientées dans le bon sens et tendu correctement. Il est recommandé de détendre le ruban en fin de journée pour prolonger sa durée de vie.
Comment fonctionne le système de lubrification ?
La scie est équipée d’un système de lubrification en deux points alimenté par une électropompe. Le liquide de coupe, composé d’eau et d’huile soluble, est stocké dans un bac de 5 litres. Le débit est réglable par des robinets situés sur les guides ruban. La lubrification est indispensable pour la plupart des métaux, notamment l’acier et l’aluminium.
Comment se déroule la procédure de coupe ?
Après avoir réglé la vitesse du ruban, la vitesse de descente d’archet, la butée de coupe et la position de la pièce bien bloquée dans l’étau, il faut démarrer la machine et la pompe de liquide de coupe. La coupe s’effectue sans forcer, avec une pression progressive. En fin de coupe, le ruban et la pompe s’arrêtent automatiquement. Il faut ensuite relever l’archet et dégager la pièce.
