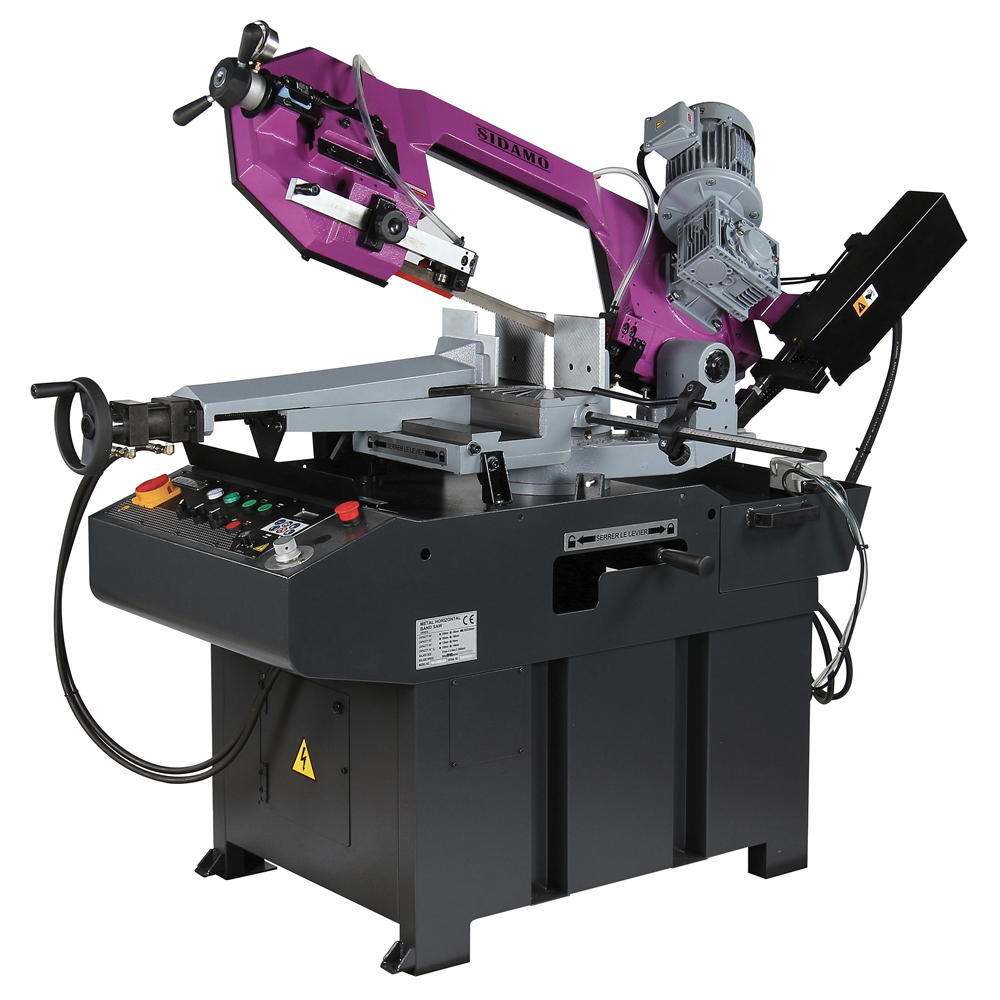

SCIE A RUBAN SR 285 DGSAV SIDAMO - 20114128

Sciage sous lubrification d'acier, inox et aluminium
Usage intensif
Archet en fonte aciérée
Cycle semi-automatique du ruban, de la descente et remontée de l' archet, de l' ouverture et fermeture de l' étau entièrement hydraulique
Variateur de vitesse électronique
Livrée avec :
- socle, ruban, butée de coupe réglable
Puissance (kW): 1,1
Alimentation (V): 400 V tri
Vitesse (m/min): 20 : 85
Capacité de coupes (mm) à 90° en rond: 240
Capacité de coupes (mm) à 90° en carré: 240
Capacité de coupes (mm) à 90° en rectangle: 285 x 200
Capacité de coupes (mm) à 45° G en rond: 200
Capacité de coupes (mm) à 45° G en carré: 180
Capacité de coupes (mm) à 45° G en rectangle: 180 x 140
Capacité de coupes (mm) à 60° G en rond: 120
Capacité de coupes (mm) à 60° G en carré: 95
Capacité de coupes (mm) à 60° G en rectangle: 110 x 95
Ouverture d'étau (mm): 300
Hauteur de travail (mm): 915
Ruban (mm): 2685 x 27 x 0.9
Capacité de coupes (mm) à 45° D en rectangle: 150 x 90
Capacité de coupes (mm) à 45° D en rond: 150
Capacité de coupes (mm) à 45° D en carré: 140

Scie à ruban semi-automatique SR 285 DGSAV SIDAMO

Description du produit :
La scie à ruban SR 285 DGSAV est conçue pour le sciage sous lubrification de métaux ferreux (acier, fer, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton, etc.). Elle est adaptée à un usage intensif régulier (3-5 heures par jour). La machine est équipée d’un archet en fonte aciérée, d’un cycle semi-automatique entièrement hydraulique pour le ruban, la descente et remontée de l’archet, ainsi que l’ouverture et fermeture de l’étau. Elle dispose d’un variateur de vitesse électronique permettant d’ajuster la vitesse du ruban entre 20 et 85 m/min.

Usages et applications :
Destinée à la coupe de profilés ou barres pleines en métaux ferreux et non ferreux avec un ruban rotatif sans fin sous lubrification. Ne pas utiliser pour la coupe de matériaux de construction (béton, pierre, parpaing), bois, PVC ou dérivés.

Fonctionnement :
- Cycle semi-automatique avec commandes hydrauliques pour archet et étau.
- Variateur électronique de vitesse du ruban.
- Descente de l’archet semi-automatique.
- Commandes en très basse tension (24 V).
- Arrêt d’urgence à coup de poing.
- Protection moteur par disjoncteur thermique.
- Isolation électrique IP 54.
- Moteur avec réducteur coaxial.

Caractéristiques techniques détaillées :
- Puissance moteur : 1,1 kW
- Alimentation : 400 V triphasé
- Vitesse ruban : 20 à 85 m/min
- Dimensions ruban : 2685 x 27 x 0,9 mm
- Ouverture d’étau : 300 mm
- Hauteur de travail : 915 mm
- Capacités de coupe à 90° :
- Rond : 240 mm
- Carré : 240 mm
- Rectangle : 285 x 200 mm
- Capacités de coupe à 45° gauche :
- Rond : 200 mm
- Carré : 180 mm
- Rectangle : 180 x 140 mm
- Capacités de coupe à 45° droite :
- Rond : 150 mm
- Carré : 140 mm
- Rectangle : 150 x 90 mm
- Capacités de coupe à 60° gauche :
- Rond : 120 mm
- Carré : 95 mm
- Rectangle : 110 x 95 mm
- Poids : 310 kg
- Dimensions machine (L x P x H) : 1676 x 750 x 1054 mm

Matériaux et composition :
- Archet en fonte aciérée.
- Guides ruban équipés de roulements et plaquettes carbure pour une excellente résistance à l’usure.
- Bac liquide de coupe amovible avec pompe électropompe à deux points de lubrification.

Compatibilités :
- Rubans SIDAMO d’origine uniquement, épaisseur 0,9 mm, dimensions 3160 x 27 x 0,9 mm.
- Dentures disponibles : 5/8, 6/10, 8/12 (références spécifiques).
- Utilisation recommandée de rubans adaptés à la nature et épaisseur des pièces à couper.

Normes et certifications :
- Conforme aux normes électriques avec prise conforme EN 60309-1.
- Indice de protection IP54.
- Arrêt d’urgence conforme aux exigences de sécurité.

Conditions d’utilisation et recommandations :
- Usage intérieur uniquement, dans un local sec, ventilé et éclairé (minimum 300 LUX).
- Température ambiante entre +5°C et +35°C, humidité relative < 90%.
- Ne pas utiliser pour matériaux autres que métaux ferreux et non ferreux spécifiés.
- Respecter les consignes de sécurité : port obligatoire de lunettes, gants, chaussures et protections auditives.
- Ne jamais toucher le ruban en mouvement.
- Ne pas forcer la machine ni les outils.
- Maintenir la machine propre, enlever régulièrement les copeaux.
- Détendre le ruban en fin de journée pour prolonger sa durée de vie.
- Ne pas nettoyer la machine avec jet d’eau ou solvants agressifs.
- Stocker la machine dans un endroit sec et hors de portée des enfants.

Avantages produit :
- Commandes hydrauliques semi-automatiques pour une meilleure précision et confort d’utilisation.
- Variateur électronique pour adapter la vitesse du ruban selon le matériau.
- Construction robuste avec archet en fonte aciérée et guides carbure assurant durabilité.
- Système de lubrification performant pour une finition de coupe optimale.
- Sécurité renforcée avec protections, arrêt d’urgence et commandes basse tension.

Conditionnement, stockage, conservation :
- Livrée sur socle en caisse bois palettisée, protégée par huile antirouille.
- Utiliser transpalette ou chariot élévateur pour la manutention.
- Stocker dans un endroit sec, à l’abri de l’humidité et des chocs.
- Détendre le ruban et mettre l’archet en position basse lors des périodes prolongées d’inutilisation.

Autres informations utiles :
- Tableaux et réglages précis pour la denture des rubans en fonction des matériaux et épaisseurs.
- Réglages détaillés pour la position de l’étau, angles de coupe (0°, 45°, 60°), tension du ruban, guides ruban, butées d’archet et de coupe.
- Maintenance régulière recommandée (quotidienne à annuelle) pour garantir performance et sécurité.
- Manuel d’instructions complet avec pictogrammes de sécurité, consignes de montage, installation électrique, réglages et maintenance.

Cette synthèse regroupe l’ensemble des informations techniques, fonctionnelles et sécuritaires nécessaires à l’utilisation optimale et sécurisée de la scie à ruban SR 285 DGSAV SIDAMO.
