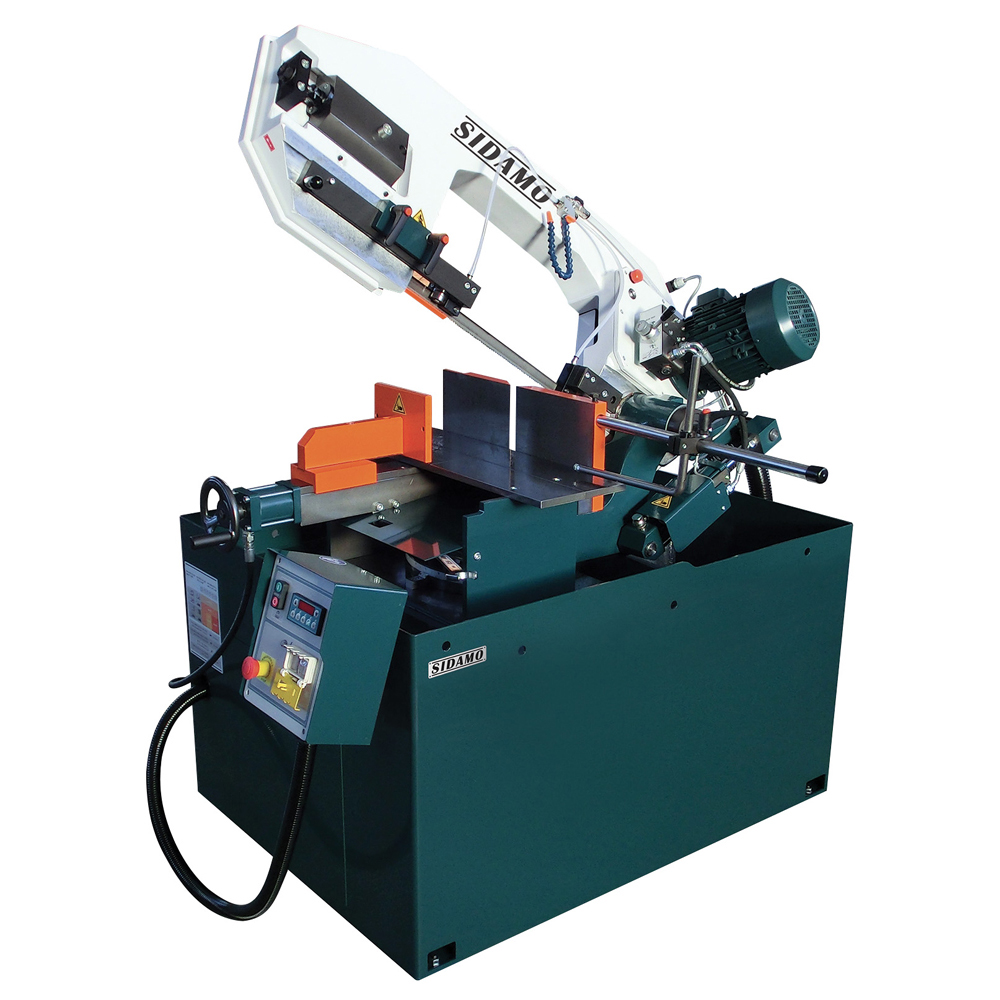

SCIE A RUBAN SR 320 BSA VA SEMI-AUTOMATIQUE & VARIATEUR SIDAMO - 20114114

Sciage sous lubrification d'acier, inox et aluminium
Usage très intensif
Livrée avec socle, ruban et butée de coupe réglable de 600 mm
Puissance (kW): 2,2
Alimentation (V): 400 V tri
Vitesse (m/min): 20 : 100
Capacité de coupes (mm) à 90° en rond: 275
Capacité de coupes (mm) à 90° en carré: 265
Capacité de coupes (mm) à 90° en rectangle: 320 x 230
Capacité de coupes (mm) à 45° G en rond: 200
Capacité de coupes (mm) à 45° G en carré: 185
Capacité de coupes (mm) à 45° G en rectangle: 185 x 220
Capacité de coupes (mm) à 60° G en rond: 130
Capacité de coupes (mm) à 60° G en carré: 130
Capacité de coupes (mm) à 60° G en rectangle: 120 x 120
Ouverture d'étau (mm): 320
Hauteur de travail (mm): 830
Ruban (mm): 3026 x 27 x 0.9
Capacité de coupes (mm) à 45° D en rectangle: 200 x 100
Capacité de coupes (mm) à 45° D en rond: 190
Capacité de coupes (mm) à 45° D en carré: 160

La scie à ruban semi-automatique SR 320 BSA VA est une machine de sciage sous lubrification conçue pour un usage très intensif sur des métaux ferreux (acier, fer, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton, etc.). Elle permet des coupes précises de profilés ou barres pleines à l’aide d’un ruban rotatif sans fin adapté.

Description et usages :
- Sciage sous lubrification d’acier, inox et aluminium.
- Usage intensif industriel.
- Ne pas utiliser pour la coupe de matériaux de construction (béton, pierre, parpaing), bois, PVC ou dérivés.
- Usinage des métaux non ferreux avec réglage adapté de la vitesse via variateur.
- Machine conçue pour un seul opérateur.

Fonctionnement :
- Cycle semi-automatique entièrement hydraulique pour le ruban, l’archet et l’étau.
- Pupitre de commande avec clavier électronique et affichage digital de la vitesse du ruban.
- Variateur électronique de vitesse du ruban (20 à 100 m/min).
- Archet en fonte d’aluminium très rigide.
- Dispositif de lubrification en 3 points par électropompe.
- Guides ruban réglables avec plaquettes carbure et roulements.
- Tension du ruban réglable avec arrêt automatique en cas de rupture ou glissement.
- Étau hydraulique à ouverture 320 mm.
- Butée de coupe réglable jusqu’à 600 mm.
- Système micro-pulvérisation air/huile en option.
- Système laser de positionnement en option.

Caractéristiques techniques principales :
- Puissance moteur : 2,2 kW.
- Alimentation : 400 V triphasé.
- Vitesse ruban : 20 à 100 m/min.
- Capacité de coupe à 90° : rond 275 mm, carré 265 mm, rectangle 320 x 230 mm.
- Capacité de coupe à 45° gauche : rond 200 mm, carré 185 mm, rectangle 185 x 220 mm.
- Capacité de coupe à 45° droite : rond 190 mm, carré 160 mm, rectangle 200 x 100 mm.
- Capacité de coupe à 60° gauche : rond 130 mm, carré 130 mm, rectangle 120 x 120 mm.
- Hauteur de travail : 830 mm.
- Dimensions ruban : 3025 x 27 x 0,9 mm.
- Poids : 650 kg.
- Dimensions machine (L x H x P) : 1500 x 1320 x 960 mm.

Matériaux et composition :
- Archet en fonte d’aluminium.
- Ruban acier de dimensions précises (3025 x 27 x 0,9 mm).
- Plaquettes carbure sur guides ruban.
- Bac liquide de coupe de 50 litres.

Compatibilités et normes :
- Compatible avec rubans Sidamo d’origine uniquement.
- Utilisation conforme aux normes de sécurité CE.
- Protection IP54.
- Commandes basse tension 24 V.
- Disjoncteur thermique moteur.
- Sectionneur cadenassable.

Conditions d’utilisation et recommandations :
- Machine à installer sur sol béton plat, stable, bien éclairé (300 LUX), ventilation suffisante, température 5 à 35 °C.
- Fixation au sol obligatoire avec 4 vis.
- Respecter les prescriptions de sécurité (port lunettes, gants, chaussures, protections auditives).
- Ne pas utiliser en extérieur ou en milieu humide.
- Ne jamais toucher le ruban en mouvement.
- Utiliser uniquement rubans recommandés, tension correcte du ruban.
- Lubrification obligatoire pour la plupart des métaux (huile soluble diluée 10-15%).
- Nettoyage régulier du bac liquide de coupe et des copeaux.
- Ne pas exercer de pression excessive lors de la coupe.
- Éviter les vêtements amples, bijoux, et porter coiffes pour cheveux longs.
- Ne jamais utiliser la machine sans protections en place.
- Utilisation interdite aux moins de 18 ans.

Avantages produit :
- Cycle semi-automatique hydraulique assurant précision et sécurité.
- Variateur de vitesse pour adapter la coupe aux différents métaux.
- Pupitre électronique avec affichage clair et mémoire hauteur archet.
- Système de lubrification performant pour une meilleure longévité du ruban et qualité de coupe.
- Options laser de positionnement et micro-pulvérisation air/huile pour optimiser la coupe.
- Butée de coupe réglable pour répétitivité des pièces.
- Étau hydraulique puissant assurant un serrage optimal.

Conditionnement, stockage et conservation :
- Livrée avec socle, ruban, butée de coupe réglable 500/600 mm, clé de serrage 30 mm.
- Conditionnée en caisse carton palettisée.
- Stocker dans un endroit sec, hors de portée des enfants.
- Détendre le ruban en fin de journée pour préserver sa durée de vie.
- Déconnecter alimentation avant toute opération de maintenance.
- Nettoyer régulièrement la machine et éviter l’usage de solvants agressifs.

En résumé, la scie à ruban SR 320 BSA VA SIDAMO est une machine robuste, performante et sécurisée, adaptée au sciage intensif de métaux ferreux et non ferreux, avec des réglages précis et une maintenance facilitée grâce à ses fonctionnalités avancées et options modulables.

(Source : Notice d’instructions SIDAMO pages 1 à 20)
