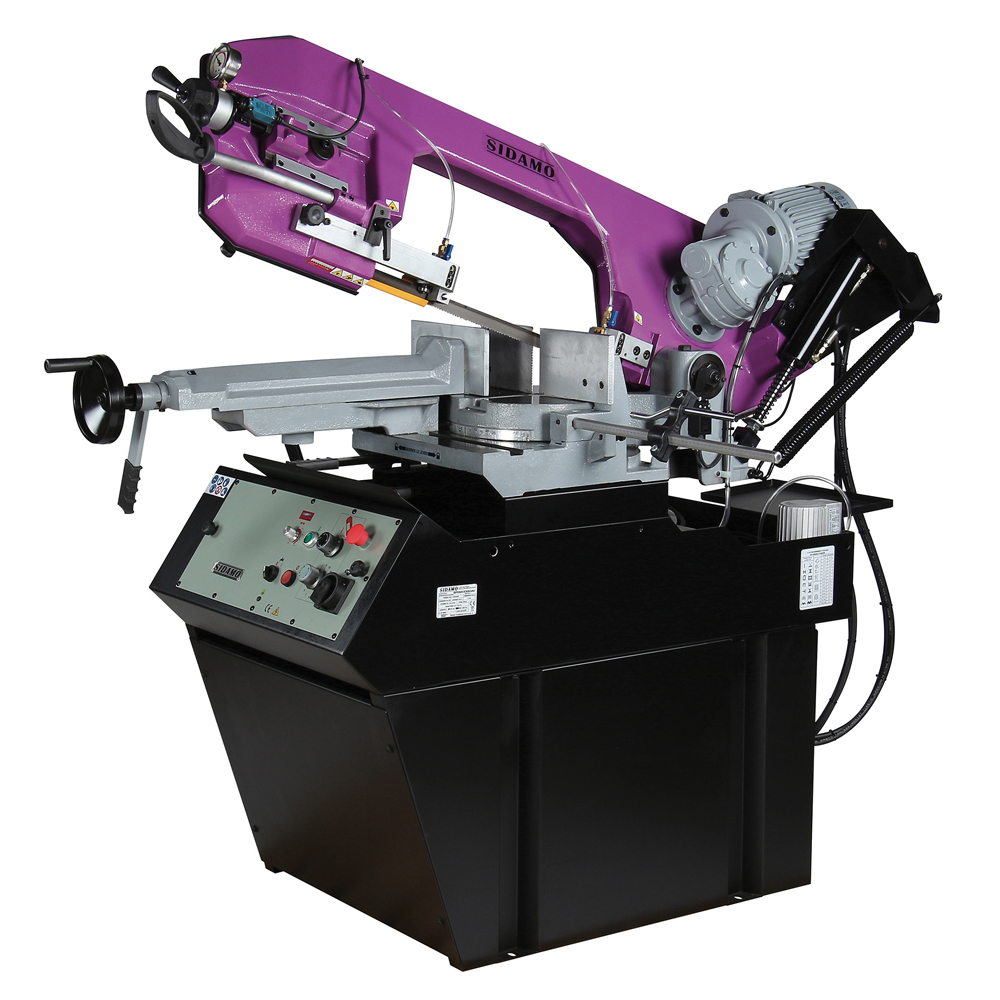

SCIE A RUBAN SR 320 DG DAV SIDAMO - 20114127

Sciage sous lubrification d'acier, inox
Usage intensif
Archet en fonte aciérée
Guides ruban équipés de roulements et de plaquettes carbure assurant une excellente résistance à l'usure du ruban
Vérin hydraulique contrôlant l' effort de descente d' archet par gravité
Livrée avec :
- socle, ruban, butée de coupe réglable
Puissance (kW): 2.2
Alimentation (V): 400 V tri
Vitesse (m/min): 20 : 80
Capacité de coupes (mm) à 90° en rond: 270
Capacité de coupes (mm) à 90° en carré: 260
Capacité de coupes (mm) à 90° en rectangle: 320 x 220
Capacité de coupes (mm) à 45° G en rond: 230
Capacité de coupes (mm) à 45° G en carré: 220
Capacité de coupes (mm) à 45° G en rectangle: 220 x 220
Capacité de coupes (mm) à 60° G en rond: 140
Capacité de coupes (mm) à 60° G en carré: 140
Capacité de coupes (mm) à 60° G en rectangle: 140 x 140
Ouverture d'étau (mm): 370
Hauteur de travail (mm): 980
Ruban (mm): 2925 x 27 x 0.9
Capacité de coupes (mm) à 45° D en rectangle: 150 x 220
Capacité de coupes (mm) à 45° D en rond: 200
Capacité de coupes (mm) à 45° D en carré: 175

Scie à ruban SR 320 DG DAV SIDAMO

Description du produit :
La scie à ruban SR 320 DG DAV est une machine à descente autonome conçue pour le sciage sous lubrification d’acier et inox, destinée à un usage intensif. Elle est équipée d’un archet en fonte aciérée et de guides ruban avec roulements et plaquettes carbure pour une excellente résistance à l’usure. La descente de l’archet s’effectue par gravité, contrôlée par un vérin hydraulique. La machine est livrée avec un socle, un ruban denture 6/10, et une butée de coupe réglable.

Usages et applications :
Destinée à la coupe de métaux ferreux (acier, fer, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton, etc.) sous lubrification. Usage régulier de 3 à 5 heures. Ne pas utiliser pour la coupe de matériaux de construction (béton, pierre, parpaing), bois, PVC ou dérivés.

Fonctionnement :
- Variateur de vitesse du ruban (20 à 80 m/min)
- Coupes possibles à gauche et à droite, angles 0°, 45° gauche/droite, 60° gauche, avec réglage précis de l’archet et de l’étau.
- Descente autonome par gravité contrôlée par vérin hydraulique
- Lubrification par électropompe sur deux points
- Tension du ruban réglable manuellement avec manomètre et microrupteur de sécurité
- Commandes en très basse tension 24 V
- Arrêt coup de poing à accrochage
- Protection moteur par disjoncteur thermique
- Isolation électrique IP54

Caractéristiques techniques détaillées :
- Puissance moteur : 2,2 kW
- Alimentation : 400 V triphasé
- Vitesse ruban : 20 à 80 m/min
- Dimensions ruban : 2925 x 27 x 0,9 mm
- Ouverture d’étau : 370 mm
- Hauteur de travail : 980 mm
- Capacité de coupe à 90° :
- Rond : 270 mm
- Carré : 260 mm
- Rectangle : 320 x 260 mm
- Capacité de coupe à 45° gauche :
- Rond : 230 mm
- Carré : 220 mm
- Rectangle : 220 x 220 mm
- Capacité de coupe à 45° droite :
- Rond : 200 mm
- Carré : 175 mm
- Rectangle : 150 x 220 mm
- Capacité de coupe à 60° gauche :
- Rond : 140 mm
- Carré : 140 mm
- Rectangle : 140 x 140 mm
- Poids : 420 kg
- Dimensions machine (L x P x H) : 1100 x 1850 x 1560 mm

Matériaux et composition :
Archet en fonte aciérée, guides ruban équipés de roulements et plaquettes carbure, ruban acier denture 6/10 d’origine SIDAMO.

Compatibilités :
Rubans SIDAMO recommandés, disponibles en dentures 6/10, 5/8, 4/6 selon les matériaux et épaisseurs à couper.

Normes et certifications :
Machine conforme aux normes CE, avec isolation IP54, protections électriques et mécaniques intégrées.

Conditions d’utilisation et recommandations :
- Usage intérieur uniquement, dans un local sec, ventilé et éclairé (300 LUX minimum).
- Respecter les consignes de sécurité : port obligatoire d’équipements de protection individuelle (lunettes, gants, chaussures de sécurité, protection auditive).
- Ne pas utiliser la machine sans protections.
- Ne pas utiliser pour matériaux non prévus (béton, bois, PVC).
- Utiliser uniquement des rubans d’origine SIDAMO adaptés.
- Maintenir la machine propre, lubrifier correctement, éviter les projections de liquide de coupe.
- Ne pas forcer la machine, respecter les vitesses et la descente d’archet adaptées au matériau.
- Stocker dans un endroit sec, hors de portée des enfants.

Avantages produit :
- Descente autonome contrôlée garantissant une coupe régulière.
- Variateur de vitesse pour adapter la coupe à différents matériaux.
- Guides ruban avec plaquettes carbure pour une grande longévité.
- Commandes en basse tension pour plus de sécurité.
- Butée de coupe réglable pour une précision accrue.
- Facilité d’entretien avec accès aisé au ruban et système de lubrification efficace.

Conditionnement, stockage, conservation :
- Livrée dans emballage carton palettisé avec dispositif d’amarrage.
- Stockage dans local sec, hors poussières et humidité.
- Détendre le ruban en fin de journée et mettre l’archet en position basse.
- Nettoyer régulièrement les copeaux, éviter les solvants agressifs.

Informations complémentaires :
- Maintenance régulière recommandée (quotidienne, hebdomadaire, mensuelle, semestrielle, annuelle).
- Remplacement du ruban conseillé dès usure ou casse des dents.
- Réglages précis de l’étau, de la tension du ruban, du guide ruban avant mobile et de la course d’archet pour optimiser la qualité de coupe.
- Système de lubrification à huile soluble (10 litres de capacité) avec pompe électrique.
- Butée de coupe réglable sur axe avec graduation.
- Ressort d’équilibrage de l’archet ajustable.

Ce résumé reprend l’ensemble des informations utiles et techniques contenues dans la notice d’instructions SR 320 DG DAV SIDAMO (pages 1 à 20) et dans la description produit fournie.
