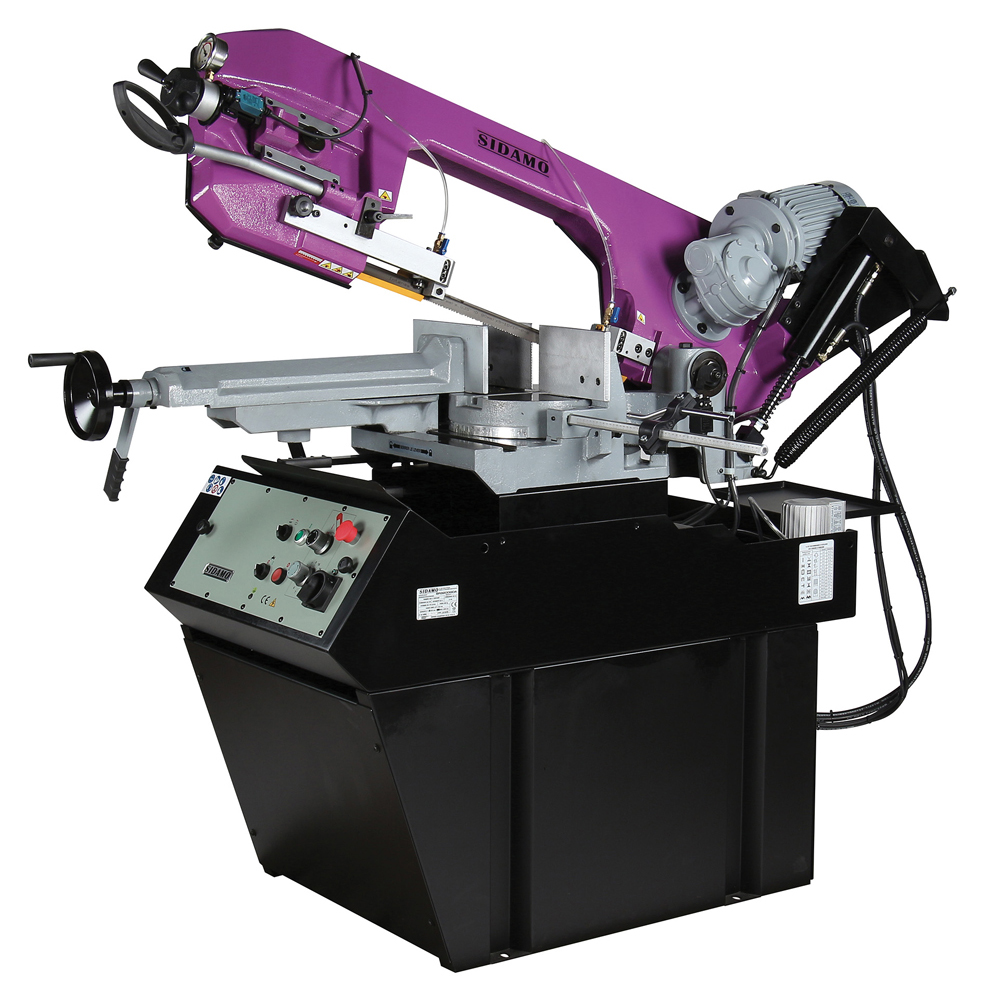

SCIE A RUBAN SR 320 DGDA SIDAMO - 20114126

Sciage sous lubrification d'acier
Usage intensif
Archet en fonte aciérée
Guides ruban équipés de roulements et de plaquettes carbure assurant une excellente résistance à l'usure du ruban
Vérin hydraulique contrôlant l'effort de descente d'archet par gravité
Livrée avec :
- socle, ruban, butée de coupe réglable
Puissance (kW): 2.2
Alimentation (V): 400 V tri
Vitesse (m/min): 35 / 70
Capacité de coupes (mm) à 90° en rond: 270
Capacité de coupes (mm) à 90° en carré: 260
Capacité de coupes (mm) à 90° en rectangle: 320 x 260
Capacité de coupes (mm) à 45° G en rond: 230
Capacité de coupes (mm) à 45° G en carré: 220
Capacité de coupes (mm) à 45° G en rectangle: 220 x 220
Capacité de coupes (mm) à 60° G en rond: 140
Capacité de coupes (mm) à 60° G en carré: 140
Capacité de coupes (mm) à 60° G en rectangle: 140 x 140
Ouverture d'étau (mm): 370
Hauteur de travail (mm): 980
Ruban (mm): 2925 x 27 x 0.9
Capacité de coupes (mm) à 45° D en rectangle: 150 x 220
Capacité de coupes (mm) à 45° D en rond: 200
Capacité de coupes (mm) à 45° D en carré: 175

Scie à ruban à descente autonome SR 320 DGDA SIDAMO, conçue pour le sciage sous lubrification d'acier en usage intensif. Elle est adaptée aux coupes de métaux ferreux (acier, fer, fonte), profilés ou pleins, avec un ruban rotatif sans fin adéquat. L'utilisation sur métaux non ferreux, matériaux de construction, bois ou PVC est interdite.

Caractéristiques principales :
- Archet en fonte aciérée avec descente autonome par gravité contrôlée par vérin hydraulique.
- Guides ruban équipés de roulements et de plaquettes carbure pour une excellente résistance à l'usure.
- Guide ruban avant mobile réglable.
- Dispositif de lubrification en deux points par électropompe.
- Réglage manuel de la tension du ruban avec manomètre et microrupteur de tension.
- Étau à serrage rapide monté sur glissière à rattrapage de jeu, ouverture maximale 370 mm.
- Pupitre de commandes en façade avec commandes très basse tension 24 V.
- Arrêt coup de poing à accrochage, carter ruban avec microrupteur de sécurité.
- Protection moteur par disjoncteur thermique, isolation électrique IP 54.
- Moteur avec réducteur coaxial, puissance 2,2 kW, alimentation 400 V triphasé.
- Deux vitesses ruban : 35 et 70 m/min.
- Livrée avec socle, ruban (denture 6/10), butée de coupe réglable 500 mm.

Capacités de coupe (en mm) :
- À 0° : rond 270, carré 260, rectangle 320 x 260.
- À 45° gauche : rond 230, carré 220, rectangle 220 x 220.
- À 45° droite : rond 200, carré 175, rectangle 150 x 220.
- À 60° gauche : rond 140, carré 140, rectangle 140 x 140.

Dimensions machine : 1100 x 1850 x 1560 mm (L x P x H), poids 420 kg, hauteur de travail 980 mm, ruban 2925 x 27 x 0,9 mm.

Accessoires optionnels :
- Tables d'entrée et de sortie avec rouleaux, charge maxi 600 kg, différentes références.

Consommables :
- Rubans d'origine SIDAMO en trois dentures disponibles : 6/10, 5/8, 4/6.

Fonctionnement et utilisation :
- Le ruban doit être monté dans le bon sens, tension réglée via volant et contrôlée par manomètre.
- La vitesse de coupe et la vitesse de descente d’archet sont ajustables selon le matériau et la section à couper.
- Lubrification indispensable pour la plupart des métaux, assurée par pompe et robinets réglables.
- L’étau doit solidement bloquer la pièce, qui doit être perpendiculaire au ruban.
- Les guides ruban doivent être réglés pour un bon guidage sans pression excessive.
- La machine est équipée d’un dispositif de sécurité empêchant le démarrage si la tension du ruban est insuffisante.
- Plusieurs réglages sont possibles : position et angle de l’étau, tension du ruban, course et retour d’archet, butée de coupe, ressort d’équilibrage de l’archet.

Sécurité et maintenance :
- Port obligatoire d’équipements de protection individuelle (lunettes, gants, chaussures, protection auditive).
- Ne jamais toucher le ruban en mouvement.
- Arrêter la machine et déconnecter l’alimentation avant toute intervention.
- Nettoyer régulièrement la machine, notamment le bac et la pompe de lubrification.
- Détendre le ruban en fin de journée et mettre l’archet en position basse de repos.
- Ne pas utiliser la machine sans protections ni avec des pièces endommagées.

Procédure de coupe :
- Positionner l’étau, régler l’angle de coupe, la tension du ruban, la vitesse de descente d’archet et la vitesse du ruban.
- Mettre en marche la machine, activer la pompe de lubrification.
- Appliquer une pression progressive sur la pièce.
- En fin de coupe, la machine s’arrête automatiquement.
- Relever l’archet, ouvrir l’étau et dégager la pièce.

Dimensions et poids :
- Poids : 420 kg
- Dimensions machine : 1100 x 1850 x 1560 mm
- Hauteur de travail : 980 mm
- Ouverture étau : 370 mm

Cette synthèse est basée sur la notice d’instructions originale fournie (pages 1 à 20) et reprend de manière exhaustive la description, les usages, le fonctionnement, les caractéristiques techniques, les réglages, la sécurité, la maintenance et la procédure d’utilisation de la scie à ruban SR 320 DGDA SIDAMO.
