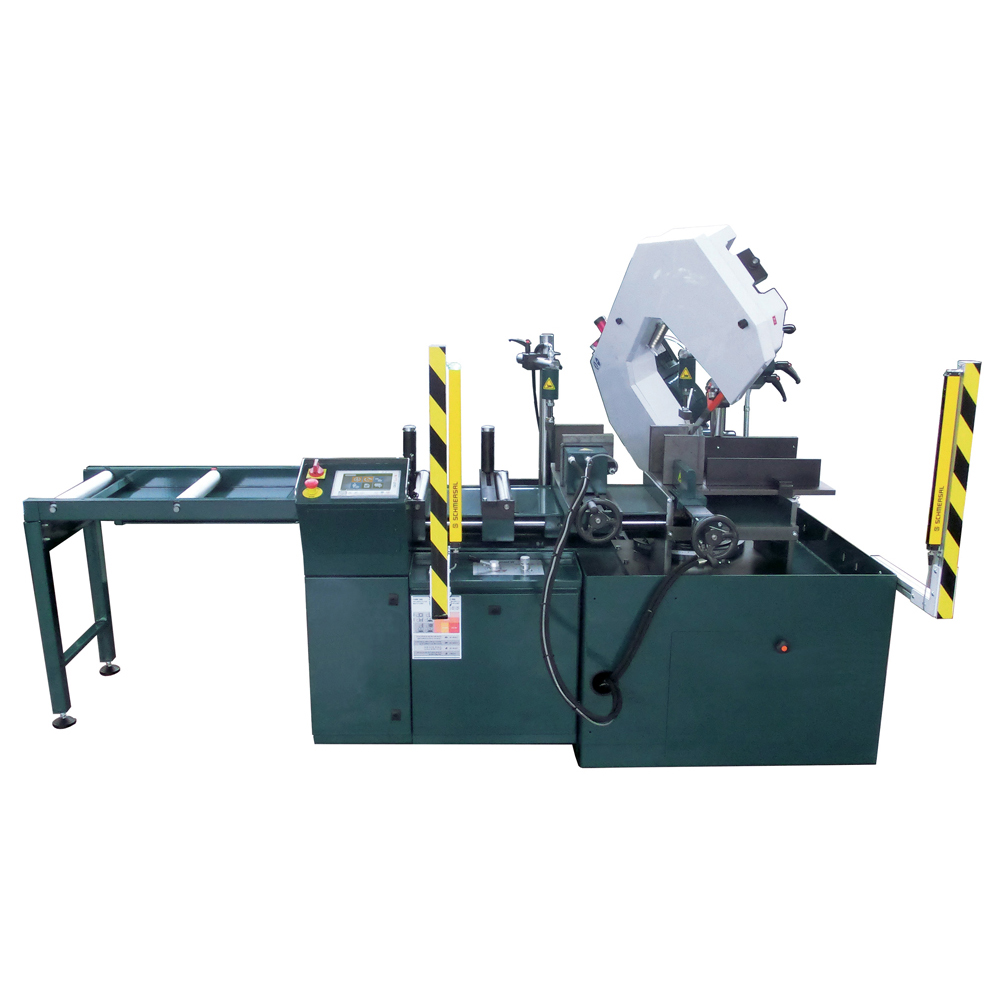

Scie à ruban automatique SR 320 BAV CONNECT pour sciage sous lubrification d'acier, inox et aluminium SIDAMO - 20114120
Référence : S06620114120
Découvrez Scie à ruban automatique SR 320 BAV CONNECT pour sciage sous lubrification d'acier, inox et aluminium SIDAMO - 20114120 disponible à l'achat
- Cycle automatique avec commande CNC et écran tactile LED
- Capacité de coupe jusqu’à 320 x 320 mm en rectangle
- Lubrification en 3 points pour une meilleure durée de vie
- Vitesse variable de 15 à 120 m/min pour différents matériaux
- Connexion réseau et interface USB pour gestion des programmes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Cycle automatique ou semi-automatique du ruban, de l'archet et des étaux entièrement hydrauliques
CONNECT :
- Ecran tactile LED
- Connection au réseau informatique et interface USB pour la sauvegarde / importation de données
- Possibilité d’import / export des programmes de sciage via la console machine, un ordinateur sur le réseau ou une tablette à distance
- Statistiques du temps d’utilisation machine, du nombre de coupes, de changement de lame, etc.
Sécurité machine par barrière de LED invisible.
Archet en fonte d'aluminium très haute rigidité
Dispositif de lubrification en 3 points par électro-pompe
Fonds d'étau démontables
Microrupteur de tension du ruban par détection de rotation
Tension du ruban réglable avec dispositif de sécurité d'arrêt automatique en cas de rupture ou de glissement du ruban
Guides ruban réglables équipés de plaquettes carbure et de roulements
Rotation facile de l'archet sur roulements jusqu'à 60°gauche
Dispositif de réglage de l'avance et de la pression de coupe
Commandes très basse tension 24 V
Protection du moteur par disjoncteur thermique
Isolation électrique IP 54
Sectionneur cadenassable
Arrêt coup de poing à accrochage
Carter ruban équipé d'un microrupteur positif
Étaux hydrauliques
Variateur de vitesse électronique
Butée numérique de 600 mm
Dispositif d'arrêt de la machine en fin de barre : morceau final 110 mm
Double dispositif hydraulique pour le serrage vertical des barres
Table d'entrée d'un mètre, charge maxi 3000 kg
Socle en tôle avec portes d'accès aux organes électriques et hydrauliques
Bac liquide de coupe de 50 litres de contenance
Groupe hydraulique : contenance 35 litres, pression de service
20 bars, puissance 0,75 kW
Commande numérique centralisée (CNC)
Tropicalisation à la demande
Modification en 230 V triphasé à la demande
Livrée avec : Accessoires livrés de série :
Dispositif de serrage vertical des profilés
La machine est équipée d’un archet en fonte d’aluminium à très haute rigidité et d’un dispositif de lubrification en 3 points par électro-pompe. La tension du ruban est réglable et dotée d’un système de sécurité arrêtant automatiquement la machine en cas de rupture ou de glissement du ruban. Les guides du ruban sont réglables et munis de plaquettes carbure et de roulements. L’archet peut pivoter facilement jusqu’à 60° à gauche grâce à des roulements.
La scie dispose d’un variateur de vitesse électronique avec une plage de 15 à 120 m/min, ainsi que d’une butée numérique de 600 mm. Un dispositif arrête la machine automatiquement en fin de barre, dès que le morceau final atteint 110 mm. La commande numérique centralisée (CNC) permet la gestion et le contrôle précis des opérations.
Le système CONNECT comprend un écran tactile LED, une connexion réseau informatique et une interface USB pour la sauvegarde et l’import/export des programmes de sciage via la console machine, un ordinateur ou une tablette à distance. Il permet aussi d’obtenir des statistiques sur le temps d’utilisation, le nombre de coupes et les changements de lame.
La sécurité est assurée par une barrière LED invisible, un carter ruban équipé d’un microrupteur positif, des commandes en très basse tension 24 V, une protection moteur par disjoncteur thermique, un sectionneur cadenassable et un arrêt d’urgence à accrochage.
Les étaux sont hydrauliques avec un double dispositif pour le serrage vertical des barres, complétés par un dispositif de serrage vertical des profilés livré de série. La table d’entrée mesure un mètre et supporte une charge maximale de 3000 kg. Le socle en tôle comporte des portes d’accès aux organes électriques et hydrauliques.
Le bac liquide de coupe a une capacité de 50 litres. Le groupe hydraulique possède une contenance de 35 litres, une pression de service de 20 bars et une puissance de 0,75 kW.
Caractéristiques techniques principales :
- Hauteur : 132 cm
- Largeur : 153 cm
- Longueur : 277 cm
- Puissance : 2,2 kW
- Alimentation : 400 V triphasé
- Vitesse : 15 à 120 m/min
- Ouverture d’étau : 320 mm
- Hauteur de travail : 830 mm
- Dimensions du ruban : 3025 x 27 x 0,9 mm
Capacités de coupe (en mm) :
- À 90° : rond 275, carré 265, rectangle 320 x 320
- À 45° gauche : rond 200, carré 185, rectangle 185 x 220
- À 60° gauche : rond 130, carré 130, rectangle 120 x 220
La machine bénéficie d’une isolation électrique IP 54, d’une tropicalisation disponible sur demande, ainsi que d’une modification possible en 230 V triphasé à la demande. Elle est conforme aux normes de sécurité en vigueur et garantie 3 ans.
Hauteur (cm)
132.00
Largeur (cm)
153.00
Longueur (cm)
277.00
Poids net (Kg)
Puissance (kW)
2.2
Alimentation (V)
400 V tri
Vitesse (m/min)
15 : 120
Capacité de coupes (mm) à 90° en rond
275
Capacité de coupes (mm) à 90° en carré
265
Capacité de coupes (mm) à 90° en rectangle
320 x 320
Capacité de coupes (mm) à 45° G en rond
200
Capacité de coupes (mm) à 45° G en carré
185
Capacité de coupes (mm) à 45° G en rectangle
185 x 220
Capacité de coupes (mm) à 60° G en rond
130
Capacité de coupes (mm) à 60° G en carré
Capacité de coupes (mm) à 60° G en rectangle
120 x 220
Ouverture d'étau (mm)
320
Hauteur de travail (mm)
830
Ruban (mm)
3025 x 27 x 0.9
Le principe d’utilisation repose sur la mise en place du matériau à couper, qui doit être solidement bloqué dans les étaux hydrauliques, avec un serrage vertical adapté aux barres ou profilés. Le ruban, tendu avec une tension réglable, effectue la coupe sous lubrification en 3 points par électropompe pour assurer une lubrification continue du ruban et une évacuation des copeaux. L’archet peut pivoter jusqu’à 60° à gauche pour réaliser des coupes en angle, et la pression ainsi que la vitesse d’avance sont réglables pour s’adapter au matériau.
La machine est destinée au sciage sous lubrification de métaux ferreux et non ferreux tels que l’acier, l’inox et l’aluminium, dans un contexte d’usage très intensif. Elle ne doit pas être utilisée pour la coupe de matériaux de construction, bois, PVC ou dérivés.
En mode semi-automatique, l’utilisateur contrôle manuellement certains déplacements comme le recul ou l’avance du chariot entraineur. En mode automatique, la machine exécute le cycle complet de sciage selon les programmes enregistrés.
La coupe s’effectue en plaçant le matériau bien perpendiculairement au ruban, avec les guides du ruban positionnés au plus près sans exercer de pression sur celui-ci. Le ruban doit être choisi et monté selon les préconisations, avec un rodage initial lors du premier usage. La vitesse de coupe et la descente de l’archet sont ajustées en fonction du matériau pour éviter les vibrations et garantir une coupe rectiligne.
En fin de barre, la machine s’arrête automatiquement lorsque le morceau final atteint 110 mm. Un dispositif de butée numérique limite la course de l’étau à 600 mm. Le système intègre des sécurités électroniques, notamment un arrêt automatique en cas de rupture ou glissement du ruban.
En cas de dysfonctionnement, des messages d’alarme s’affichent sur l’écran tactile et un tableau de défauts guide l’utilisateur pour les actions correctives. Le système CONNECT permet également de consulter des statistiques d’utilisation (temps de fonctionnement, nombre de coupes, changements de lame).
Ainsi, l’utilisateur met en place le matériau, sélectionne ou importe un programme de coupe, ajuste les paramètres de vitesse et de pression, lance le cycle automatique ou pilote la machine en mode semi-automatique, et obtient une coupe précise et régulière sous lubrification, dans les conditions d’usage prévues.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels matériaux cette scie à ruban peut-elle couper efficacement ?
La scie SR 320BAV CONNECT est conçue pour le sciage sous lubrification d'acier, inox et aluminium, même en usage très intensif.
Comment fonctionne le cycle de coupe de cette machine ?
Elle dispose d'un cycle automatique ou semi-automatique pour le mouvement du ruban, de l'archet et des étaux, tous entièrement hydrauliques, assurant une opération fluide et précise.
Quels dispositifs de sécurité sont intégrés pour le ruban de coupe ?
La tension du ruban est réglable et équipée d'un dispositif de sécurité qui arrête automatiquement la machine en cas de rupture ou de glissement du ruban.
Quelle est la capacité de coupe de cette scie à ruban ?
Elle peut couper des sections jusqu'à 320 mm en rectangle, 275 mm en rond et 265 mm en carré à 90°, avec des capacités réduites selon l’angle de coupe.
Quels sont les éléments techniques permettant un ajustement précis de la vitesse de coupe ?
La machine est équipée d'un variateur de vitesse électronique permettant d'ajuster la vitesse de coupe entre 15 et 120 m/min selon les besoins.
Quels accessoires sont fournis pour améliorer la tenue des pièces à couper ?
Un dispositif de serrage vertical des profilés est livré de série pour assurer un maintien optimal des pièces pendant la coupe.
