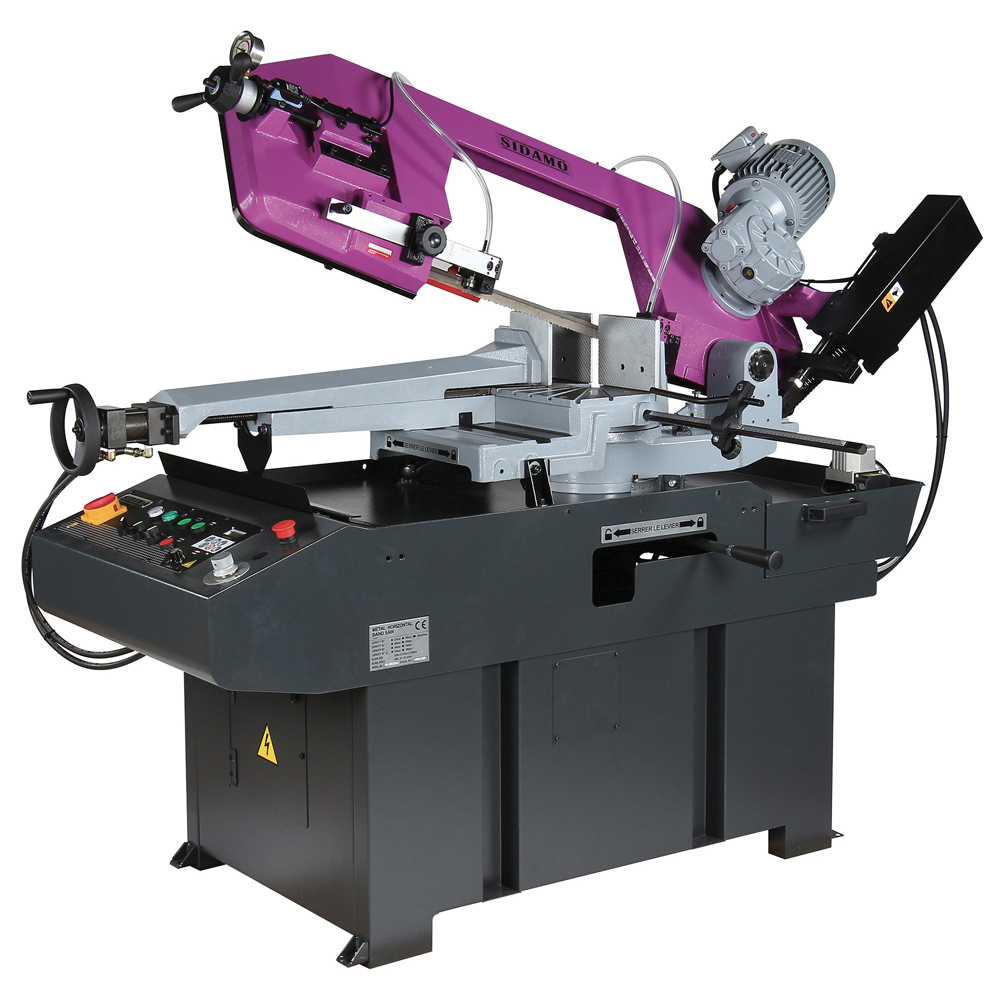

SCIE A RUBAN SR 350 DGSAV SIDAMO - 20114129

Sciage sous lubrification d'acier, inox et aluminium
Usage intensif
Archet en fonte aciérée
Cycle semi-automatique du ruban, de la descente et remontée de l' archet, de l' ouverture et fermeture de l' étau entièrement hydraulique
Variateur de vitesse électronique
Livrée avec :
- socle, ruban, butée de coupe réglable
Puissance (kW): 1,5
Alimentation (V): 400 V tri
Vitesse (m/min): 20 : 85
Capacité de coupes (mm) à 90° en rond: 270
Capacité de coupes (mm) à 90° en carré: 260
Capacité de coupes (mm) à 90° en rectangle: 350 x 220
Capacité de coupes (mm) à 45° G en rond: 240
Capacité de coupes (mm) à 45° G en carré: 220
Capacité de coupes (mm) à 45° G en rectangle: 230 x 170
Capacité de coupes (mm) à 60° G en rond: 160
Capacité de coupes (mm) à 60° G en carré: 150
Capacité de coupes (mm) à 60° G en rectangle: 110 x 95
Ouverture d'étau (mm): 380
Hauteur de travail (mm): 940
Ruban (mm): 3160 x 27 x 0.9
Capacité de coupes (mm) à 45° D en rectangle: 200 x 140
Capacité de coupes (mm) à 45° D en rond: 210
Capacité de coupes (mm) à 45° D en carré: 180

Scie à ruban semi-automatique modèle SR 350 DG SAV conçue pour le sciage sous lubrification d’acier, inox, aluminium et autres métaux ferreux et non ferreux (cuivre, plomb, zinc, étain, laiton). Usage intensif, adapté à un fonctionnement régulier de 3 à 5 heures par jour.

Description et fonctionnement :
- Archet en fonte aciérée avec cycle semi-automatique intégrant la descente et remontée de l’archet, ainsi que l’ouverture et la fermeture de l’étau, entièrement hydrauliques.
- Variateur électronique de vitesse du ruban (20 à 85 m/min).
- Ruban 3160 x 27 x 0,9 mm, livré avec socle, ruban, butée de coupe réglable.
- Guides ruban équipés de roulements et plaquettes carbure pour une excellente résistance à l’usure.
- Dispositif de lubrification en deux points par électropompe.
- Fond d’étau pivotant avec l’archet.
- Étau hydraulique avec ouverture maximale de 380 mm.
- Commandes en très basse tension 24 V.
- Protection moteur par disjoncteur thermique, isolation IP 54.
- Moteur 1,5 kW, 400 V triphasé, poids 460 kg, dimensions 1950 x 750 x 1660 mm.
- Hauteur de travail : 940 mm.

Capacités de coupe (en mm) selon l’angle et la forme :
- À 0° : rond 270, carré 260, rectangle 350 x 220.
- À 45° gauche : rond 240, carré 220, rectangle 230 x 170.
- À 45° droite : rond 210, carré 180, rectangle 200 x 140.
- À 60° gauche : rond 160, carré 150, rectangle 110 x 95.

Applications :
- Coupe de métaux ferreux et non ferreux, profilés ou pleins, sous lubrification.
- Ne pas utiliser pour matériaux de construction (béton, pierre, etc.), bois, PVC.

Accessoires optionnels :
- Tables d’entrée et de sortie de différentes longueurs (2000 à 6000 mm), rouleaux, rallonges.
- Consommables : rubans SIDAMO d’origine avec différentes dentures (6/10, 5/8, 4/6).

Fonctionnement détaillé :
- La machine est équipée d’un pupitre de commandes complet avec sectionneur général, commande hydraulique, commandes du cycle semi-automatique, réglage de la vitesse du ruban, vitesse de descente de l’archet, arrêt d’urgence, etc.
- L’étau hydraulique permet un serrage ferme de la pièce avec une ouverture maximale de 380 mm.
- L’archet est réglable en angles de coupe (0°, 45° gauche/droite, 60° gauche) avec butées intermédiaires.
- La tension du ruban est contrôlée par un manomètre et un microrupteur de sécurité, avec réglage possible.
- Le guide ruban avant mobile est réglable pour optimiser la qualité de coupe.
- Dispositif de lubrification automatique du ruban avec pompe et bac de 10 litres, à remplir avec un mélange eau/huile soluble (10-15%).

Sécurité et recommandations :
- Port obligatoire d’équipements de protection individuelle (lunettes, gants, chaussures, protections auditives).
- Ne jamais tenir les pièces à la main, toujours les bloquer solidement dans l’étau.
- Ne pas utiliser la machine avec des rubans endommagés ou mal montés.
- Maintenir une zone de travail propre, éviter les projections de liquide de coupe.
- Ne pas forcer la machine, respecter les vitesses de coupe et descente d’archet adaptées au matériau.
- Nettoyage régulier de la machine, du ruban et du système de lubrification.

Installation et maintenance :
- Machine livrée conditionnée en caisse bois palettisée.
- Manutention avec équipement adapté (transpalette, chariot élévateur).
- Fixation au sol sur surface plane en béton (épaisseur 200 mm).
- Raccordement électrique 400 V triphasé conforme aux normes.
- Maintenance régulière recommandée (quotidienne, hebdomadaire, mensuelle, semestrielle, annuelle) pour assurer longévité et sécurité.

Procédure de coupe semi-automatique :
- Positionner l’étau et régler l’angle d’archet.
- Vérifier tension du ruban, positionnement et serrage de la pièce.
- Régler vitesse du ruban, vitesse de descente d’archet et débit de liquide de coupe.
- Lancer le cycle semi-automatique.
- À la fin de la coupe, la machine ouvre automatiquement l’étau et s’arrête.
- En fin de journée, détendre le ruban et mettre l’archet en position basse.

Dimensions et poids :
- Poids : 460 kg
- Dimensions machine : 1950 x 750 x 1660 mm (L x P x H)
- Hauteur de travail : 940 mm
- Ouverture étau : 380 mm

Cette scie à ruban SIDAMO SR 350 DG SAV est un équipement robuste et performant, conçu pour un usage professionnel intensif dans la découpe précise et sécurisée de métaux sous lubrification, avec un contrôle complet des paramètres de coupe et des dispositifs de sécurité avancés.
