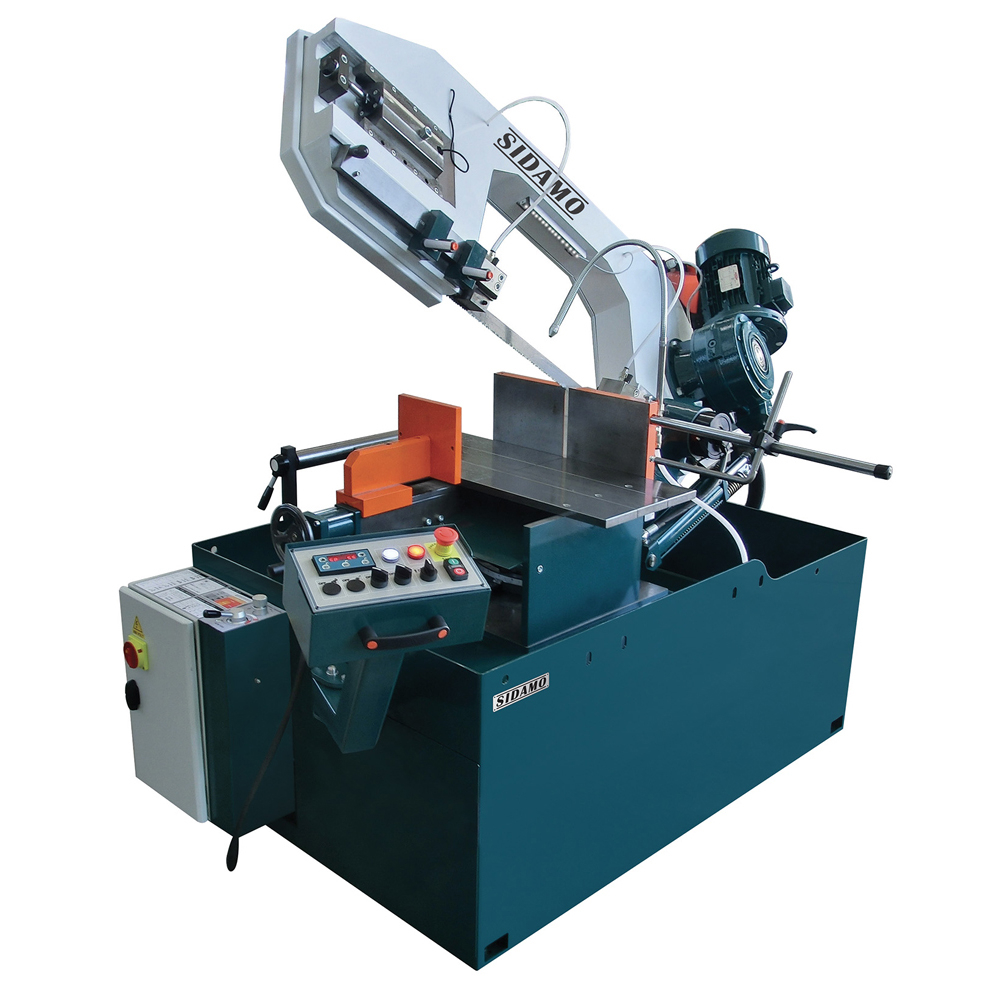

SCIE A RUBAN SR 450 BSA VA SEMI-AUTO. & VARIATEUR ELECTR. SIDAMO - 20114115

Sciage sous lubrification d'acier, inox et aluminium
Usage très intensif
Livrée avec socle, ruban et butée de coupe réglable de 600 mm
Puissance (kW): 4
Alimentation (V): 400 V tri
Vitesse (m/min): 20 : 100
Capacité de coupes (mm) à 90° en rond: 330
Capacité de coupes (mm) à 90° en carré: 320
Capacité de coupes (mm) à 90° en rectangle: 450 x 240
Capacité de coupes (mm) à 45° G en rond: 280
Capacité de coupes (mm) à 45° G en carré: 250
Capacité de coupes (mm) à 45° G en rectangle: 270 x 240
Capacité de coupes (mm) à 60° G en rond: 170
Capacité de coupes (mm) à 60° G en carré: 150
Capacité de coupes (mm) à 60° G en rectangle: 170 x 125
Ouverture d'étau (mm): 450
Hauteur de travail (mm): 830
Ruban (mm): 3660 x 34 x 1.1
Capacité de coupes (mm) à 45° D en rectangle: 310 x 100
Capacité de coupes (mm) à 45° D en rond: 260
Capacité de coupes (mm) à 45° D en carré: 220

La scie à ruban semi-automatique SR 450 BSA VA de SIDAMO est une machine conçue pour un usage intensif en sciage sous lubrification de métaux ferreux (acier, fer, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton, etc.). Elle permet la coupe de profilés ou de pièces pleines à l’aide d’un ruban rotatif sans fin adapté. Cette machine est fabriquée en Europe et est équipée d’un cycle semi-automatique hydraulique intégral pour le ruban, l’archet et l’étau.

Caractéristiques techniques principales :
- Puissance moteur : 4 kW
- Alimentation : 400 V triphasé
- Vitesse de coupe variable de 15 à 100 m/min via variateur électronique
- Capacité de coupe à 90° : rond Ø 330 mm, carré 320 mm, rectangle 450 x 240 mm
- Ouverture d’étau : 450 mm
- Hauteur de travail : 830 mm
- Dimensions : 1080 x 1550 x 1870 mm (L x H x P)
- Poids : 1100 kg
- Ruban fourni : 3660 x 34 x 1,1 mm
- Archet en fonte acier très haute rigidité
- Pupitre de commandes pivotant avec affichage digital
- Dispositif de lubrification en 3 points par électropompe
- Bac liquide de coupe de 50 litres
- Étau hydraulique à serrage automatique
- Protection moteur par disjoncteur thermique
- Isolation électrique IP54
- Sectionneur cadenassable
- Arrêt coup de poing à accrochage
- Micro-rupteur de tension ruban avec arrêt automatique en cas de rupture ou glissement
- Guides ruban réglables équipés de plaquettes carbure et roulements
- Rotation de l’archet sur roulements, réglable de 45° droite à 60° gauche
- Butée de coupe réglable jusqu’à 600 mm (livrée avec la machine)
- Système micro-pulvérisation air/huile (option)
- Système laser de positionnement (option)

Fonctionnement et usages :
- Usage destiné à la coupe de métaux ferreux et non ferreux uniquement, en aucun cas pour matériaux de construction, bois, PVC ou dérivés.
- La vitesse de coupe doit être adaptée au matériau : vitesse minimale pour l’inox, maximale pour l’aluminium.
- La pression de coupe et la vitesse de descente de l’archet sont réglables hydrauliquement pour optimiser la qualité et la durée de vie du ruban.
- Le ruban doit être tendu correctement avant utilisation et détendu en fin de journée.
- Le ruban est monté et démonté facilement avec procédure de sécurité (microcontact de carter empêchant le démarrage si ouvert).
- Le guide ruban avant est réglable pour une coupe optimale.
- L’étau hydraulique assure un serrage automatique et puissant, avec possibilité d’ouverture pour coupes de grandes dimensions.
- La machine est équipée d’un dispositif de lubrification par liquide soluble (eau + huile) avec bac de 50 litres, à régler pour une lubrification abondante.
- En option, un système de micro-pulvérisation air/huile permet une lubrification optimisée pour certains alliages.

Sécurité et recommandations :
- Port obligatoire d’équipements de protection individuelle : lunettes, gants, chaussures de sécurité, protection auditive.
- Ne jamais toucher le ruban en mouvement.
- Ne jamais forcer la machine ni utiliser pour des matériaux non prévus.
- Ne jamais retirer les protections mécaniques ou électriques.
- Ne jamais s’éloigner de la machine en fonctionnement.
- Maintenir la zone de travail propre et dégagée.
- Utiliser uniquement des rubans d’origine SIDAMO (3660 x 34 x 1,1 mm).
- Nettoyer régulièrement la machine et les copeaux, sans utiliser de solvants agressifs.
- Stocker la machine dans un endroit sec, hors de portée des enfants.

Procédure de coupe :
- Mettre la machine sous tension, relever l’archet.
- Positionner la pièce dans l’étau, effectuer un serrage initial manuel.
- Déverrouiller l’arrêt coup de poing, démarrer la machine (étau se ferme, ruban tourne, archet descend).
- Régler la vitesse du ruban, la pression et la vitesse de descente de l’archet.
- Veiller à une lubrification suffisante.
- À la fin de la coupe, l’archet remonte à la position initiale mémorisée et l’étau s’ouvre automatiquement.

Dimensions de coupe selon angle :
- À 90° : rond 330 mm, carré 320 mm, rectangle 450 x 240 mm
- À 45° gauche : rond 280 mm, carré 250 mm, rectangle 270 x 240 mm
- À 45° droite : rond 260 mm, carré 220 mm, rectangle 310 x 100 mm
- À 60° gauche : rond 170 mm, carré 150 mm, rectangle 170 x 125 mm

Conditionnement, manutention et installation :
- Livrée dans caisse carton palettisée avec socle, ruban, butée de coupe réglable 600 mm et clé de serrage 30 mm.
- Poids total : 1100 kg, manutention avec transpalette ou chariot élévateur.
- Installation sur sol béton stable, niveau et lisse, fixation recommandée avec boulons.
- Environnement d’utilisation : température 5 à 35°C, humidité < 90%, éclairage minimum 300 LUX.

Cette scie à ruban est un équipement professionnel robuste, destiné à un usage industriel intensif, garantissant précision, sécurité et longévité grâce à ses nombreux systèmes de contrôle et réglages hydrauliques et électroniques.

---

Ce résumé est basé exclusivement sur les informations détaillées contenues dans la notice d’instructions PDF fournie (pages 1 à 20), incluant description, usages, fonctionnement, caractéristiques techniques, dimensions, performances, matériaux, compatibilités, normes, conditions d’utilisation, avantages, conditionnement et recommandations de sécurité.
