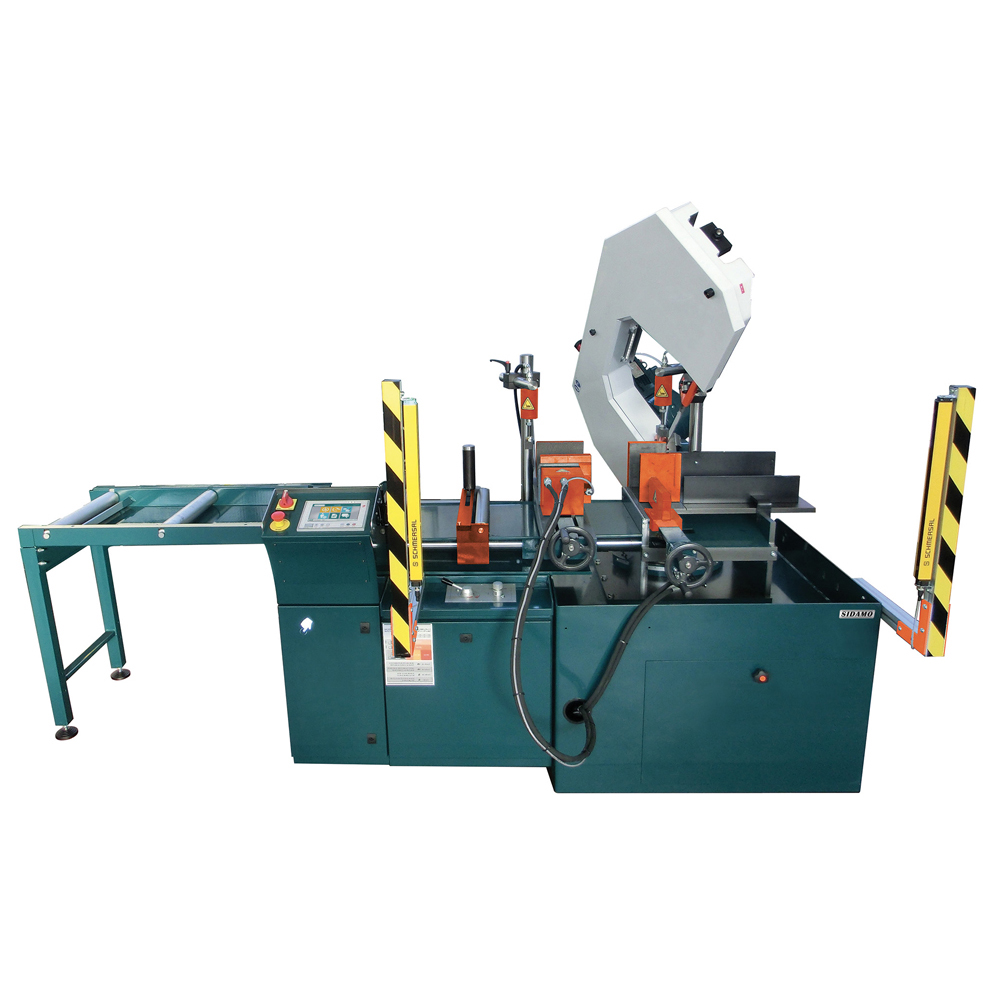

Scie à ruban automatique SR 450 BAV CONNECT pour sciage sous lubrification d'acier, inox et aluminium SIDAMO - 20114119
Référence : S06620114119
Découvrez Scie à ruban automatique SR 450 BAV CONNECT pour sciage sous lubrification d'acier, inox et aluminium SIDAMO - 20114119 disponible à l'achat
- Cycle de sciage automatique ou semi-automatique
- Écran tactile LED avec connexion réseau et USB
- Lubrification en 3 points par électro-pompe
- Capacité de coupe jusqu’à 450 x 240 mm en rectangle
- Étaux hydrauliques et sécurité par barrière LED
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Cycle automatique ou semi-automatique du ruban, de l'archet et des étaux entièrement hydrauliques
CONNECT :
- Ecran tactile LED
- Connection au réseau informatique et interface USB pour la sauvegarde / importation de données
- Prise à distance pour SAV avec toutes les informations machine
- Possibilité d’import / export des programmes de sciage via la console machine, un ordinateur sur le réseau ou un tablette à distance
- Statistiques du temps d’utilisation machine, du nombre de coupes, de changement de lame, etc.
Sécurité machine par barrière de LED invisible.
Archet en fonte acier très haute rigidité
Dispositif de lubrification en 3 points par électro-pompe
Fonds d'étau démontables
Microrupteur de tension du ruban par détection de rotation
Tension du ruban réglable avec dispositif de sécurité d'arrêt automatique en cas de rupture ou de glissement du ruban
Guides ruban réglables équipés de plaquettes carbure et de roulements
Rotation facile de l'archet sur roulements jusqu'à 60°gauche
Dispositif de réglage de l'avance et de la pression de coupe
Commandes très basse tension 24 V
Protection du moteur par disjoncteur thermique
Isolation électrique IP 54
Sectionneur cadenassable
Arrêt coup de poing à accrochage
Carter ruban équipé d'un microrupteur positif
Étaux hydrauliques
Variateur de vitesse électronique
Butée numérique de 600 mm
Dispositif d'arrêt de la machine en fin de barre : morceau final 180 mm
Double dispositif hydraulique pour le serrage vertical des barres
Table d'entrée d'un mètre, charge maxi 3000 kg
Socle en tôle avec portes d'accès aux organes électriques et hydrauliques
Bac liquide de refroidissement de 40 litres de contenance
Groupe hydraulique : contenance 35 litres, pression de service
20 bars, puissance 0,75 kW
Commande numérique centralisée (CNC)
Tropicalisation à la demande
Modification en 230 V triphasé à la demande
Livrée avec : Accessoires livrés de série :
Dispositif de serrage vertical des profilés
Description du produit
La SR 450BAV CONNECT est une scie à ruban automatique conçue pour un usage très intensif. Elle permet le sciage sous lubrification de métaux ferreux (acier, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton, etc.), en profilés ou barres pleines. Elle est équipée d’un archet en fonte d’aluminium très haute rigidité et propose un cycle automatique ou semi-automatique du ruban, de l’archet et des étaux, entièrement hydrauliques. La tension du ruban est réglable avec un dispositif de sécurité arrêtant automatiquement la machine en cas de rupture ou glissement du ruban. Le variateur de vitesse électronique permet d’adapter la vitesse de coupe aux matériaux.
Usages et applications
Destinée à la coupe de métaux ferreux et non ferreux, cette scie ne doit pas être utilisée pour couper des matériaux de construction (béton, pierre, parpaing), bois, PVC ou dérivés. Elle est adaptée aux coupes droites et en angles (jusqu’à 60° gauche) sur des pièces rondes, carrées ou rectangulaires, notamment en milieu industriel.
Fonctionnement
- Cycle automatique ou semi-automatique de la descente de l’archet, de l’avance et du serrage des étaux.
- Commandes en très basse tension (24 V) avec variateur électronique de vitesse.
- Sécurité assurée par barrières à détecteurs LED à l’avant et écran de protection asservi à l’arrière.
- Lubrification par électropompe en 3 points, avec bac de 50 litres pour liquide de coupe.
- Module CONNECT avec écran tactile LED, connexion réseau et interface USB, permettant la gestion des programmes de coupe, la prise à distance pour SAV, et le suivi des statistiques machine (temps d’utilisation, nombre de coupes, changement de lame).
Caractéristiques techniques
- Puissance moteur principal : 4 kW
- Alimentation : 400 V triphasé
- Vitesse de coupe variable : 15 à 100 m/min
- Capacité de coupe à 90° :
- Rond : 330 mm
- Carré : 320 mm
- Rectangle : 450 x 240 mm
- Capacité de coupe à 45° gauche :
- Rond : 280 mm
- Carré : 250 mm
- Rectangle : 270 x 240 mm
- Capacité de coupe à 60° gauche :
- Rond : 170 mm
- Carré : 150 mm
- Rectangle : 170 x 125 mm
- Ouverture d’étau : 450 mm
- Hauteur de travail : 830 mm
- Dimensions du ruban : 3660 x 34 x 1,1 mm
- Poids : 1600 kg
- Dimensions machine (L x H x P) : 2950 x 1550 x 1870 mm
- Groupe hydraulique : 35 litres, 20 bars, 0,75 kW
- Table d’entrée 1 m, charge maxi 3000 kg
Matériaux et composition
- Archet en fonte d’aluminium très haute rigidité
- Étaux hydrauliques avec fonds d’étau démontables
- Guides ruban équipés de plaquettes carbure et roulements
- Socle en tôle avec portes d’accès aux organes électriques et hydrauliques
Compatibilités
- Ruban recommandé : 3025 x 27 x 0,9 mm, denture adaptée selon le matériau et la section à couper (ex. denture 3/4 pour barres pleines, 4/6 pour tuyaux et profilés épais, 6/10 pour profilés fins)
- Utilisation recommandée uniquement avec rubans SIDAMO d’origine
Normes et certifications
- Protection électrique IP54
- Sectionneur cadenassable
- Arrêt d’urgence à accrochage
- Conforme aux normes CE (mention CE visible sur la machine)
Conditions d’utilisation et recommandations
- Utiliser dans un environnement intérieur, propre, sec, bien éclairé (minimum 300 LUX), température ambiante entre +5°C et +35°C, humidité relative < 90%
- Ne pas utiliser à l’extérieur, dans des locaux très humides, ni en présence de liquides inflammables ou gaz
- Porter équipements de protection individuelle : lunettes, gants, chaussures de sécurité, protection auditive
- Ne pas forcer la machine, respecter les vitesses de coupe et descente d’archet adaptées au matériau
- Ne pas utiliser la machine sans les protections et barrières de sécurité en place
- Maintenir la zone de travail propre et dégagée
- Ne pas maintenir la pièce à la main, toujours utiliser l’étau hydraulique
- Nettoyer régulièrement les copeaux, éviter le renversement du liquide de coupe qui peut provoquer des glissades
- Détendre la tension du ruban en fin de journée
- Vérifier régulièrement l’état du ruban et le remplacer dès usure ou casse
- Stocker la machine dans un endroit sec et hors de portée des enfants
Avantages produit
- Grande rigidité et robustesse pour usage intensif
- Automatisation hydraulique complète pour précision et confort d’utilisation
- Système de sécurité complet avec barrières LED, écran de protection et arrêt automatique en cas de rupture de ruban
- Module CONNECT pour gestion avancée, suivi et maintenance à distance
- Lubrification efficace avec bac 50 L et option micro-pulvérisation air/huile pour meilleure qualité de coupe
- Large capacité de coupe et polyvalence d’angles (0°, 45°, 60°)
Conditionnement, stockage, conservation
- Livrée emballée en caisse carton palettisée
- Poids total 1050 kg, manutention avec transpalette ou chariot élévateur
- Stockage dans un lieu sec, à température contrôlée, hors de portée des enfants
- Un petit sac anti-humidité est inclus dans l’emballage
Informations complémentaires
- Montage et installation détaillés dans la notice, incluant mise à niveau, fixation au sol, raccordements électriques et hydrauliques
- Réglages précis du ruban, étau, guide ruban et tension pour garantir la qualité de coupe
- Maintenance régulière recommandée : nettoyage, vidange, vérification des protections et des composants hydrauliques et électriques
- Consignes de sécurité strictes à respecter pour éviter accidents et dommages
Cette scie à ruban SR 450BAV CONNECT allie performance, sécurité et technologie pour répondre aux besoins d’usinage intensif de métaux en milieu industriel.
Hauteur (cm)
155.00
Largeur (cm)
187.00
Longueur (cm)
295.00
Poids net (Kg)
Puissance (kW)
4
Alimentation (V)
400 V tri
Vitesse (m/min)
15 : 100
Capacité de coupes (mm) à 90° en rond
330
Capacité de coupes (mm) à 90° en carré
320
Capacité de coupes (mm) à 90° en rectangle
450 x 240
Capacité de coupes (mm) à 45° G en rond
280
Capacité de coupes (mm) à 45° G en carré
250
Capacité de coupes (mm) à 45° G en rectangle
270 x 240
Capacité de coupes (mm) à 60° G en rond
170
Capacité de coupes (mm) à 60° G en carré
150
Capacité de coupes (mm) à 60° G en rectangle
170 x 125
Ouverture d'étau (mm)
450
Hauteur de travail (mm)
830
Ruban (mm)
3660 x 34 x 1.1
Le principe d’utilisation repose sur la descente progressive de l’archet sur la pièce à couper, avec un réglage de la vitesse de coupe adapté au matériau via un variateur électronique. La tension du ruban est réglable et contrôlée automatiquement, la machine s’arrêtant en cas de rupture ou de glissement du ruban. Le serrage des pièces s’effectue par des étaux hydrauliques, et la lubrification du ruban est assurée par un dispositif en 3 points alimenté par une électropompe.
Ce modèle est destiné à la coupe sous lubrification de métaux ferreux (acier, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton, etc.), en profilés ou barres pleines. Il réalise des coupes droites ou en angles jusqu’à 60° à gauche, sur des pièces de formes rondes, carrées ou rectangulaires. Il n’est pas prévu pour couper des matériaux de construction (béton, pierre, parpaing), bois, PVC ou dérivés.
La machine doit être utilisée dans un environnement intérieur propre, sec, bien éclairé (minimum 300 LUX), avec une température comprise entre +5°C et +35°C et une humidité relative inférieure à 90 %. La pièce à couper est toujours maintenue par l’étau hydraulique, il est interdit de la tenir à la main.
En cas de dysfonctionnement lié à la rupture ou au glissement du ruban, la machine s’arrête automatiquement grâce à un dispositif de sécurité. Pour l’installation, la machine doit être fixée sur un sol stable et de niveau, avec une table d’entrée permettant de supporter la charge des barres à couper.
Le résultat attendu est une coupe précise et régulière obtenue grâce à la combinaison du réglage de la vitesse de coupe, de la tension du ruban, de la pression de coupe et de la lubrification. Le système CONNECT permet d’optimiser les réglages et de suivre l’état de la machine pour un usage intensif en milieu industriel.
En cas de remplacement du ruban, il faut détendre la tension, retirer le ruban usé, installer le nouveau ruban en respectant le sens des dents, tendre le ruban jusqu’au repère central du bloc de tension, puis remettre en fonctionnement la machine à vide pendant quelques minutes avant de reprendre la coupe.
La lubrification du ruban est assurée par un bac de 50 litres contenant un liquide de coupe (eau et huile soluble) alimenté par une électropompe. Un système optionnel de micro-pulvérisation air/huile peut être utilisé pour certains matériaux et petites sections.
Enfin, la machine est équipée de dispositifs de sécurité, notamment des barrières LED invisibles et un écran de protection asservi, ainsi que des arrêts d’urgence et des capteurs empêchant le démarrage en cas d’ouverture des protections.
(Toutes ces informations sont issues du descriptif produit, de la fiche technique, et des pages 1 à 20 de la notice d’instructions, notamment les sections 4, 5, 6, 7, 8 et 9.)
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les matériaux compatibles avec la scie à ruban SR 450BAV CONNECT ?
Cette scie est conçue pour le sciage sous lubrification de métaux ferreux (acier, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton, etc.). Elle ne doit pas être utilisée pour couper des matériaux de construction (béton, pierre, parpaing), bois, PVC ou dérivés.
Comment la sécurité de l’opérateur est-elle assurée sur cette machine ?
La machine est équipée de barrières à détecteurs LED à l’avant et d’un écran de protection asservi à l’arrière. Un dispositif de sécurité arrête automatiquement la machine en cas de rupture ou glissement du ruban. L’utilisation est réservée à un seul opérateur portant les équipements de protection individuelle obligatoires : lunettes, gants, chaussures de sécurité et protection auditive.
Quelles sont les spécificités techniques majeures influençant la prise de décision ?
La scie dispose d’un archet en fonte d’aluminium très rigide, d’un cycle automatique ou semi-automatique entièrement hydraulique, d’un variateur électronique de vitesse (15 à 100 m/min), d’un bac de liquide de coupe de 50 litres avec électropompe 3 points, et d’un module CONNECT avec écran tactile pour gestion avancée et suivi à distance.
Quels sont les critères à respecter pour le choix et le montage du ruban ?
Il faut utiliser uniquement des rubans SIDAMO d’origine, de dimensions 3025 x 27 x 0,9 mm. La denture doit être adaptée au matériau et à la section à couper (ex. denture 3/4 pour barres pleines, 4/6 pour tuyaux et profilés épais, 6/10 pour profilés fins). Le ruban doit être monté avec la bonne tension, réglée via un écrou de tension et contrôlée par un dispositif de sécurité.
Comment s’effectuent les réglages essentiels pour garantir la qualité de coupe ?
Le guide ruban avant mobile doit être réglé au plus près de la pièce sans gêner la coupe. L’archet se règle pour les angles de coupe (0°, 45°, 60° gauche) avec blocage mécanique. La vitesse de coupe et la descente d’archet doivent être adaptées au matériau pour éviter les déviations et garantir la précision.
Quels dispositifs facilitent l’utilisation et la maintenance de la machine ?
Le module CONNECT permet la gestion des programmes de coupe, la prise en main à distance pour SAV et le suivi des statistiques machine (temps d’utilisation, nombre de coupes, changement de lame). La machine est équipée d’un bac de dépôts des copeaux, d’un système de lubrification efficace et d’un système optionnel de micro-pulvérisation air/huile.
