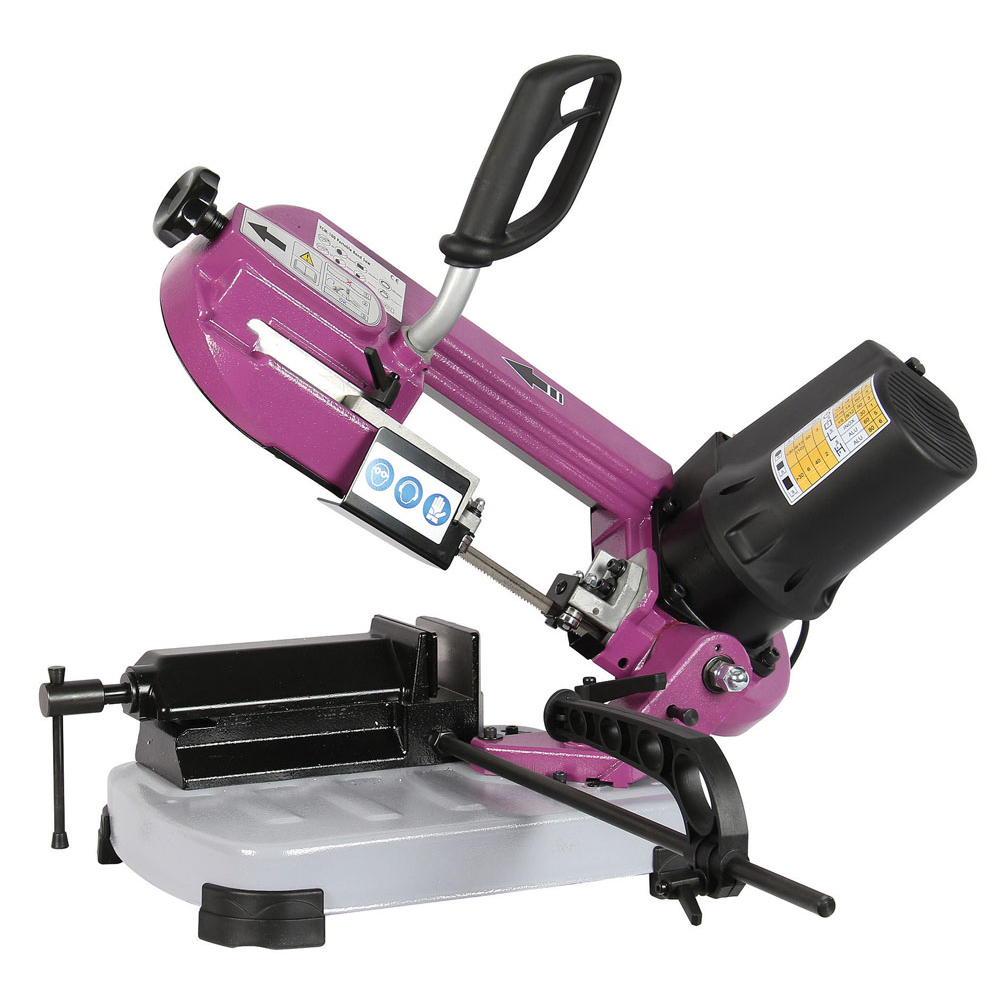

Scie à ruban manuelle SR 100 MV pour sciage à sec d'acier, inox et aluminium SIDAMO - 20114123
Référence : S06620114123
Découvrez Scie à ruban manuelle SR 100 MV pour sciage à sec d'acier, inox et aluminium SIDAMO - 20114123 disponible à l'achat
- Descente manuelle avec archet pivotant jusqu'à 45°
- Variateur de vitesse électronique de 30 à 80 m/min
- Capacité de coupe jusqu'à 100 mm en rond à 90°
- Poignée interrupteur gâchette pour un usage précis
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Scie à ruban légère et compacte
Descente manuelle
Archet en fonte aluminium
Archet pivotant pour coupes jusqu'à 45°
Guides ruban équipés de roulements
Ressort de rappel d'archet
Poignée interrupteur gâchette
Réglage manuel de la tension de ruban
Variateur de vitesse électronique
Protection du moteur par disjoncteur thermique
Livrée avec : Livrée avec:
- Ruban 1330 x 13 x 0,6 - 8/12 dents
- Butée de coupe
Description et fonctionnement :
- Archet en fonte aluminium, pivotant pour coupes jusqu’à 45°.
- Réglage manuel de la tension du ruban via un volant.
- Variateur de vitesse électronique (30 à 80 m/min).
- Guides ruban équipés de roulements.
- Poignée interrupteur à gâchette pour commande de la rotation du ruban et descente manuelle de l’archet.
- Protection moteur par disjoncteur thermique.
- Livrée avec un ruban 1330 x 13 x 0,6 mm (denture 8/12) et une butée de coupe.
Caractéristiques techniques :
- Puissance moteur : 0,85 kW.
- Alimentation : 230 V monophasé.
- Capacité de coupe à 90° : rond 100 mm, carré 100 mm, rectangle 100 x 100 mm.
- Capacité de coupe à 45° gauche : rond 65 mm, carré 65 mm, rectangle 60 x 65 mm.
- Ouverture d’étau : 115 mm.
- Hauteur de travail : 100 mm.
- Poids : 20 kg.
- Dimensions : 650 x 480 x 310 mm (P x H x l).
Usages et applications :
- Couper des métaux ferreux et non ferreux à sec.
- Usage d’appoint, pas adapté à un usage intensif.
- Ne pas utiliser pour matériaux de construction (béton, pierre, bois, PVC, etc.).
- Usinage occasionnel d’inox avec vitesse minimale et ruban adapté.
Fonctionnement et réglages :
- Installation sur établi stable et plat, fixation via 3 points.
- Blocage de l’archet pour transport.
- Réglage de l’angle de coupe de 0° à 45° gauche.
- Serrage manuel de l’étau avec ouverture maxi 115 mm.
- Réglage de la tension du ruban avec volant, tension correcte = serrer à fond puis desserrer d’un demi-tour.
- Guide ruban avant mobile réglable au plus près de la pièce.
- Butée de coupe réglable pour longueur de pièce.
- Butée de profondeur pour régler la course de descente de l’archet.
Ruban :
- Utiliser uniquement rubans SIDAMO 1330 x 13 x 0,6 mm.
- Remplacer ruban usé ou endommagé.
- Choix de la denture du ruban selon épaisseur et matériau.
- Vitesse de coupe et vitesse d’avance adaptées au matériau.
- Lubrification recommandée selon matériau (indispensable pour la plupart des métaux sauf fonte, laiton, plastiques).
- Montage/démontage du ruban avec précautions (machine débranchée, archet relevé, tension détendue).
Procédure de coupe :
- Porter équipements de protection individuelle (lunettes, gants, protection auditive).
- Positionner pièce dans étau, bloquer fermement.
- Mettre en marche ruban, ajuster vitesse via variateur.
- Descendre archet lentement avec pression constante.
- Relever archet en fin de coupe, retirer pièce.
- Ne jamais forcer la coupe.
- Lubrifier manuellement l’usinage.
Maintenance :
- Nettoyage quotidien pour enlever copeaux, vérifier état ruban et protections.
- Maintenance hebdomadaire : nettoyage approfondi, contrôle serrage vis.
- Maintenance mensuelle : contrôle serrage vis moteur et carters, état câble électrique.
- Maintenance semestrielle : test continuité circuit de protection.
- Stockage dans endroit sec, débrancher et détendre ruban en cas d’arrêt prolongé.
Sécurité :
- Lire attentivement la notice avant utilisation.
- Respecter les consignes de sécurité générales et particulières.
- Ne pas utiliser machine sans protections.
- Port obligatoire d’EPI.
- Ne pas modifier la machine.
- Ne pas utiliser ruban endommagé.
- Ne pas couper matériaux non prévus.
- Ne pas s’éloigner de la machine en fonctionnement.
- Interdiction aux moins de 18 ans.
Conditionnement et transport :
- Emballage carton avec archet bloqué en position basse.
- Poids 20 kg, manutention possible à deux personnes.
- Transport avec archet bloqué.
Avantages produit :
- Machine légère et compacte.
- Variateur électronique pour adaptation de vitesse.
- Réglages simples et précis.
- Livrée prête à l’emploi avec ruban et butée.
- Construction robuste avec archet en fonte aluminium.
Normes et certifications :
- Conforme aux normes électriques et de sécurité en vigueur.
- Prise électrique conforme EN 60309-1.
- Indice de protection IP54.
- Classe d’isolation B.
Toutes ces informations proviennent de la notice d’instructions originale SIDAMO SR100MV (pages 1 à 20) mise à disposition.
Hauteur (cm)
48.00
Largeur (cm)
65.00
Longueur (cm)
31.00
Poids net (Kg)
20.00
Puissance (kW)
0.85
Alimentation (V)
230 V mono
Vitesse (m/min)
30 : 80
Capacité de coupes (mm) à 90° en rond
100
Capacité de coupes (mm) à 90° en carré
Capacité de coupes (mm) à 90° en rectangle
100 x 100
Capacité de coupes (mm) à 45° G en rond
65
Capacité de coupes (mm) à 45° G en carré
Capacité de coupes (mm) à 45° G en rectangle
60 x 65
Ouverture d'étau (mm)
115
Hauteur de travail (mm)
Ruban (mm)
1330 x 13 x 0.6
Le principe d’utilisation consiste à positionner la pièce à couper dans l’étau, puis à bloquer fermement celle-ci. L’archet est ensuite abaissé lentement avec une pression constante pour réaliser la coupe, puis relevé à la fin de celle-ci pour retirer la pièce. La coupe peut s’effectuer à angle droit ou jusqu’à 45° à gauche, grâce à un archet pivotant dont l’angle se règle manuellement.
Le guide ruban avant est réglable et doit être placé au plus près de la pièce pour garantir une coupe optimale. Une butée de coupe permet de régler la longueur de la pièce à découper, et une butée de profondeur règle la course de descente de l’archet.
L’utilisation prévue est le sciage à sec de métaux ferreux (acier, fer, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton, etc.) de profils pleins ou profilés, dans un usage d’appoint limité à environ 2 heures par jour. La machine ne doit pas être utilisée pour couper des matériaux de construction, bois, PVC ou dérivés.
En cas de blocage du ruban dans la pièce, il faut relever l’archet, ouvrir l’étau et dégager la pièce avec précaution avant de vérifier l’état du ruban et le remplacer si nécessaire.
Le résultat attendu est une coupe précise et nette adaptée aux métaux mentionnés, obtenue en respectant la vitesse de coupe, la tension du ruban, la denture adaptée et la pression d’avance. Une lubrification manuelle est recommandée pour la plupart des métaux, sauf certains comme la fonte, le laiton ou les plastiques.
Toutes les opérations de réglage, de positionnement et de coupe doivent être effectuées avec la machine arrêtée, en portant les équipements de protection individuelle adaptés. Le ruban doit être détendu en fin de journée pour préserver sa longévité.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels matériaux cette scie à ruban peut-elle couper ?
La scie à ruban SR100MV SIDAMO est conçue pour le sciage à sec d’acier, inox, aluminium, cuivre, plomb, zinc, étain, laiton, ainsi que d’autres métaux ferreux et non ferreux. Elle n’est pas adaptée à la coupe de matériaux de construction tels que béton, pierre, bois ou PVC.
Quelles sont les capacités de coupe de cette scie ?
Elle permet une capacité de coupe jusqu’à 100 mm en rond, carré et rectangle à 90°, et jusqu’à 65 mm en rond et carré à 45° gauche. L’ouverture maximale de l’étau est de 115 mm, avec une hauteur de travail de 100 mm.
Comment se règle la tension du ruban et pourquoi est-ce important ?
Le réglage manuel de la tension du ruban se fait via un volant. La tension correcte s’obtient en serrant à fond puis en desserrant d’un demi-tour. Une tension adaptée évite la casse prématurée du ruban et garantit une coupe précise en limitant les vibrations.
Quels réglages permettent d’adapter la scie aux différents types de coupe ?
La scie dispose d’un variateur électronique de vitesse (30 à 80 m/min) pour ajuster la vitesse de coupe selon le matériau. L’archet est pivotant pour réaliser des coupes jusqu’à 45° gauche. Le guide ruban avant est mobile et réglable au plus près de la pièce pour optimiser la précision.
Quelles sont les consignes de sécurité essentielles à respecter lors de l’utilisation ?
Le port d’équipements de protection individuelle est obligatoire : lunettes, gants, chaussures de sécurité et protection auditive. Il faut toujours bloquer solidement la pièce dans l’étau, ne jamais toucher le ruban en mouvement, et ne pas forcer la coupe. La machine doit être utilisée dans un environnement sec, bien éclairé et stable.
Comment se déroule la procédure de coupe avec cette scie ?
Après avoir réglé l’angle, la tension du ruban, le guide et la butée de coupe, positionnez et bloquez la pièce dans l’étau. Mettez en marche la rotation du ruban, ajustez la vitesse puis descendez lentement l’archet avec une pression constante. Une fois la coupe terminée, relevez l’archet avant de retirer la pièce.
Quels sont les critères à vérifier pour le choix et l’entretien du ruban ?
Utilisez exclusivement des rubans SIDAMO aux dimensions 1330 x 13 x 0,6 mm. Le choix de la denture doit être adapté à l’épaisseur et au type de matériau. Remplacez le ruban dès que les dents sont usées ou cassées. Nettoyez régulièrement les guides et poulies, et détendez le ruban en fin de journée pour prolonger sa durée de vie.
Quels sont les principaux défauts de coupe et leurs solutions ?
Les défauts fréquents incluent usure prématurée, vibrations, arrachement de dents, mauvaise qualité de surface, rupture du ruban ou bourrage de copeaux. Ils peuvent être corrigés en ajustant la vitesse, la pression de coupe, la tension du ruban, le choix de la denture, et en assurant une lubrification adaptée.
