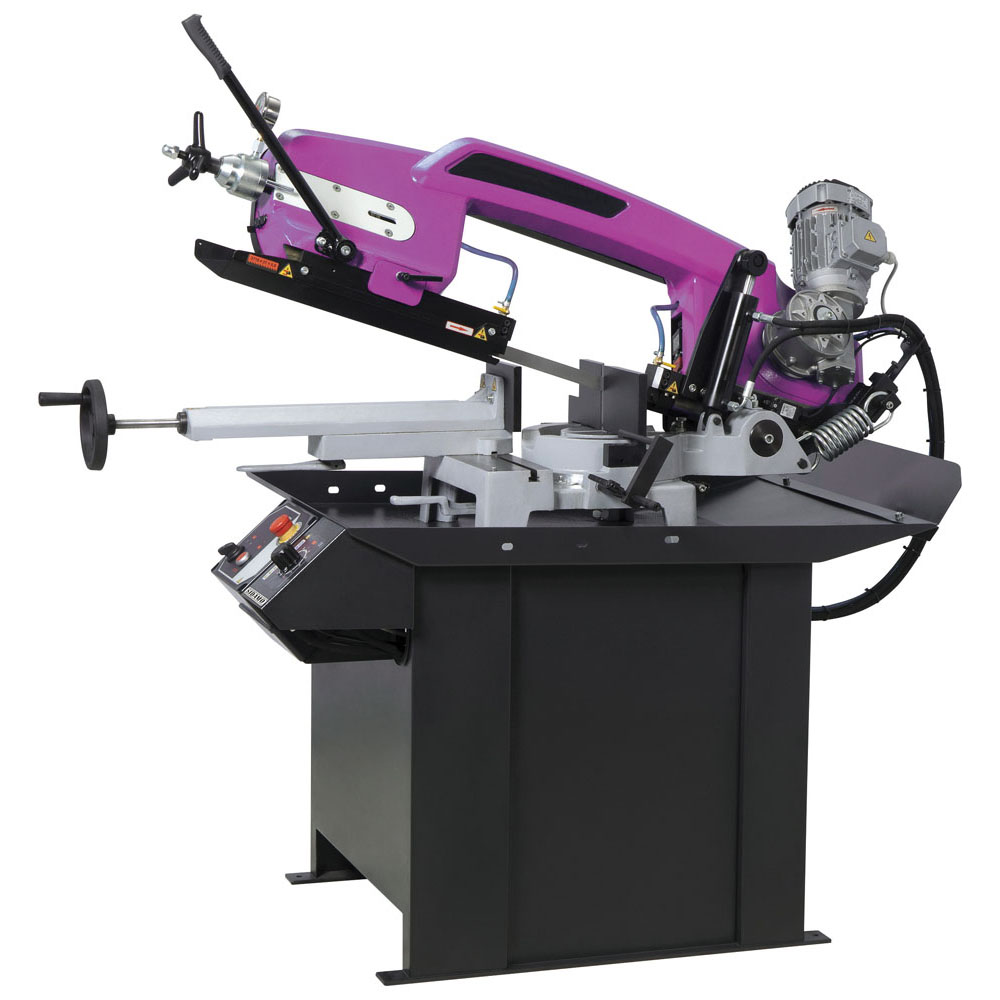

Scie à ruban autonome SR 264 DG DA pour sciage sous lubrification d'acier SIDAMO - 20114122
Référence : S06620114122
Découvrez Scie à ruban autonome SR 264 DG DA pour sciage sous lubrification d'acier SIDAMO - 20114122 disponible à l'achat
- 2 vitesses de ruban pour une découpe adaptée
- Capacité de coupe jusqu’à 280 x 180 mm en rectangle
- Étau à serrage rapide avec ouverture de 300 mm
- Lubrification en 2 points pour une meilleure durabilité
- Puissance moteur de 0.9 / 1.4 kW pour un sciage efficace
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
2 vitesses ruban
Archet en fonte aciérée très haute rigidité
Guides ruban équipés de roulements et de plaquettes carbure assurant une excellente résistance à l'usure du ruban
Guide ruban mobile antérieur réglable
Dispositif de lubrification en 2 points par électro-pompe
Étau à serrage rapide monté sur glissière à rattrapage de jeu
Commandes très basse tension 24 V
Arrêt coup de poing à accrochage
Carter ruban équipé d'un microrupteur
Protection du moteur par disjoncteur thermique
Isolation électrique IP 54
Moteur avec réducteur coaxial
Vérin hydraulique contrôlant l'effort de descente d'archet par gravité
Modification en 230 V triphasé à la demande sur modèle SR 264 DGDA
Livrée avec : Livrée avec socle, ruban, butée de coupe réglable
Description du produit
La SR264 DGDA est une scie à ruban à descente autonome conçue pour un usage intensif (5 à 8 heures par jour) destinée à couper des métaux ferreux (acier, fer, fonte), profilés ou pleins, à l’aide d’un ruban rotatif sans fin adapté. Elle ne doit pas être utilisée pour des métaux non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton, etc.), ni pour des matériaux de construction, bois, PVC ou dérivés.
Usages et applications
- Coupe de barres pleines, tubes et profilés en acier et métaux ferreux
- Réalisation de coupes droites ou inclinées (45°, 60°) à gauche ou à droite
- Usage industriel intensif, en atelier sec et aéré
Fonctionnement
- Descente autonome de l’archet contrôlée par vérin hydraulique
- Variateur électronique de vitesse du ruban (2 vitesses : 40 et 80 m/min)
- Commandes basse tension 24 V, pupitre de commande en façade
- Arrêt d’urgence à coup de poing à accrochage
- Lubrification par électropompe en deux points
- Butée de coupe réglable et étau à serrage rapide monté sur glissière
- Guides ruban équipés de roulements et plaquettes carbure pour une excellente résistance à l’usure
- Tension du ruban réglable manuellement avec manomètre et verrouillage électrique
Caractéristiques techniques détaillées
- Puissance moteur : 0,9 kW / 1,4 kW
- Alimentation : 400 V triphasé
- Vitesse ruban : 40 / 80 m/min
- Dimensions ruban : 2710 x 27 x 0,9 mm
- Ouverture d’étau : 300 mm
- Hauteur de travail : 900 mm
- Capacité de coupe à 90° : rond 235 mm, carré 230 mm, rectangle 280 x 180 mm
- Capacité de coupe à 45° G : rond 185 mm, carré 160 mm, rectangle 185 x 100 mm
- Capacité de coupe à 45° D : rond 165 mm, carré 145 mm, rectangle 185 x 80 mm
- Capacité de coupe à 60° G : rond 115 mm, carré 80 mm, rectangle 115 x 80 mm
- Poids : 295 kg
- Dimensions machine (L x l x h) : 1640 x 750 x 1400 mm (mini) / 1930 x 1610 x 2000 mm (maxi)
Matériaux et composition
- Archet en fonte aciérée très haute rigidité
- Guides ruban avec roulements et plaquettes carbure
- Socle métallique robuste
- Ruban acier à denture adaptée selon usage (denture 6/10 fournie, autres dentures en option)
Compatibilités
- Utilisation exclusive avec rubans SIDAMO d’origine, épaisseur 0,9 mm, dimensions 2710 x 27 mm
- Dentures disponibles en option : 10/14, 8/12, 6/10 dents par pouce selon type de coupe et matériau
Normes et certifications
- Indice de protection électrique IP54
- Conforme aux normes CE (marquage visible sur machine)
- Protection moteur par disjoncteur thermique
- Commandes basse tension 24 V pour sécurité opérateur
Conditions d’utilisation et recommandations
- Usage intérieur uniquement, dans un local sec, aéré, bien éclairé (> 300 LUX)
- Ne pas utiliser dans des environnements humides ou exposés à des liquides inflammables
- Porter équipements de protection individuelle obligatoires : lunettes, gants, chaussures de sécurité, protection auditive
- Ne jamais forcer la machine ni utiliser pour des matériaux non prévus
- Maintenir la machine propre, enlever régulièrement les copeaux
- Vérifier l’état du ruban avant chaque utilisation, remplacer s’il est usé ou endommagé
- Détendre le ruban en fin de journée
- Ne pas modifier la machine ni enlever les protections
Avantages produit
- Grande rigidité et robustesse assurant précision et longévité
- Variateur électronique pour adaptation facile à différents matériaux et profils
- Commandes simples et sécurisées pour un usage professionnel
- Butée de coupe réglable facilitant la répétitivité des coupes
- Possibilité de coupes inclinées jusqu’à 60° à gauche
- Système de lubrification intégré pour une meilleure finition de coupe et longévité du ruban
Conditionnement, stockage, conservation
- Livrée sur palette avec film plastique et dispositif d’amarrage
- Stocker dans un endroit sec, hors de portée des enfants
- Avant stockage prolongé, mettre l’archet en position basse et déconnecter l’alimentation
- Ne pas immerger ni nettoyer à l’eau sous pression
- Nettoyage avec chiffon sec, brosse ou aspirateur recommandé
Accessoires et consommables en option
- Tables d’entrée et de sortie en différentes longueurs (2000, 4000, 6000 mm) avec rouleaux
- Rallonges de table
- Rubans SIDAMO spécifiques selon denture et usage
Résumé
La scie à ruban SR264 DGDA SIDAMO est une machine professionnelle robuste et précise, adaptée pour le sciage intensif de métaux ferreux. Elle offre une grande capacité de coupe en différentes positions d’angle, avec un système de descente hydraulique autonome et un variateur électronique de vitesse. Sa conception garantit sécurité, confort d’utilisation et longévité, à condition de respecter les consignes d’utilisation, d’entretien et d’utiliser exclusivement des consommables d’origine. Elle est livrée prête à l’emploi avec socle, ruban et butée de coupe réglable.
Hauteur (cm)
140.00
Largeur (cm)
66.00
Longueur (cm)
Poids net (Kg)
302.00
Puissance (kW)
0.9 / 1.4
Alimentation (V)
400 V tri
Vitesse (m/min)
40 / 80
Capacité de coupes (mm) à 90° en rond
235
Capacité de coupes (mm) à 90° en carré
230
Capacité de coupes (mm) à 90° en rectangle
280 x 180
Capacité de coupes (mm) à 45° G en rond
185
Capacité de coupes (mm) à 45° G en carré
160
Capacité de coupes (mm) à 45° G en rectangle
185 x 100
Capacité de coupes (mm) à 60° G en rond
115
Capacité de coupes (mm) à 60° G en carré
80
Capacité de coupes (mm) à 60° G en rectangle
115 x 80
Ouverture d'étau (mm)
300
Hauteur de travail (mm)
900
Ruban (mm)
2710 x 27 x 0.9
Capacité de coupes (mm) à 45° D en rectangle
185 x 80
Capacité de coupes (mm) à 45° D en rond
165
Capacité de coupes (mm) à 45° D en carré
145
La pièce à couper est positionnée et serrée dans un étau à serrage rapide monté sur glissière, réglable à gauche ou à droite selon le type de coupe souhaité. La machine permet de réaliser des coupes droites à 90° ainsi que des coupes inclinées à 45° (gauche ou droite) et 60° (gauche), avec possibilité de réglages intermédiaires. La longueur de coupe peut être déterminée précisément grâce à une butée de coupe réglable.
Le ruban, dont la tension est réglée manuellement et contrôlée par un manomètre, doit être monté avec les dents orientées dans le bon sens et tendu correctement avant utilisation. Le guide ruban avant est réglable pour se positionner au plus près de la pièce, garantissant ainsi une meilleure qualité de coupe. La lubrification du ruban s’effectue en deux points par électropompe, indispensable pour la plupart des métaux ferreux.
Avant chaque utilisation, il est nécessaire de vérifier que le ruban est propre, en bon état, correctement tendu et bien positionné sur les poulies et dans les guides. En cas de remplacement, le ruban doit être monté en respectant les étapes de tension et guidage, puis rodé à vitesse réduite pour assurer une bonne finition.
La machine est destinée à un usage intensif en atelier sec et aéré, pour le sciage de métaux ferreux (acier, fer, fonte) sous lubrification. Elle ne doit pas être utilisée pour des métaux non ferreux, des matériaux de construction, du bois ou des dérivés.
En cas de dysfonctionnement, il est recommandé de vérifier les réglages de tension du ruban, le bon positionnement du ruban sur les poulies et guides, ainsi que l’état du ruban. Toute intervention sur la machine doit être réalisée avec l’alimentation électrique déconnectée.
Ainsi, pour obtenir un résultat optimal, l’utilisateur doit : positionner et serrer la pièce dans l’étau, régler l’angle de coupe et la butée selon la dimension souhaitée, ajuster la vitesse du ruban et la vitesse de descente d’archet en fonction du matériau et de la forme, s’assurer de la bonne tension et position du ruban, et lancer la coupe via le pupitre de commande. La lubrification doit être active pendant la coupe pour garantir la qualité et la longévité du ruban.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les capacités de coupe de la scie à ruban SR264 DGDA SIDAMO ?
La machine permet des coupes à 90°, 45° gauche/droite et 60° gauche avec des capacités maximales à 90° de 235 mm en rond, 230 mm en carré et 280 x 180 mm en rectangle. L’ouverture d’étau est de 300 mm et la hauteur de travail de 900 mm.
Comment la descente de l’archet est-elle contrôlée sur cette scie ?
La descente de l’archet est autonome, contrôlée par un vérin hydraulique qui régule l’effort de descente par gravité. La vitesse de descente est réglable en continu via un potentiomètre pour s’adapter aux différents matériaux et profils.
Quels sont les éléments techniques garantissant la longévité du ruban ?
Les guides ruban sont équipés de roulements et de plaquettes carbure pour une excellente résistance à l’usure. Le ruban est lubrifié en deux points par électropompe, ce qui améliore la finition de coupe et la durabilité. Le ruban doit être tendu manuellement avec un manomètre et un verrouillage électrique assurant une tension optimale.
Quels sont les critères à respecter pour le choix et l’utilisation du ruban ?
Le ruban doit être d’origine SIDAMO, dimension 2710 x 27 x 0,9 mm, avec une denture adaptée à la pièce à couper (6/10 pour barres pleines, 8/12 pour profilés épais, 10/14 pour profilés fins). La vitesse du ruban et la vitesse de descente de l’archet doivent être adaptées à la dureté et à la forme du matériau pour éviter les vibrations et garantir une coupe précise.
Comment assurer la sécurité et la stabilité lors de l’utilisation de la scie ?
La machine doit être installée sur un sol plat, stable et fixé au sol avec des vis M12. L’opérateur doit porter des équipements de protection individuelle obligatoires (lunettes, gants, chaussures de sécurité, protection auditive). Les protections mécaniques doivent toujours être en place et la machine utilisée uniquement pour les métaux ferreux conformément aux consignes de sécurité.
Comment effectuer le montage et le réglage du ruban ?
Le ruban est monté en relevant l’archet, en détendant la tension via le volant, puis en positionnant le ruban sur les guides et poulies en respectant le sens des dents. La tension doit être ajustée pour que les rondelles ressorts du manomètre soient complètement comprimées (environ 130 bars). Le ruban doit être vérifié et réglé pour un guidage correct sur les poulies et dans les guides, avec un écart de 0,5 à 2 mm sur les poulies et 0,5 à 1 mm sur les guides.
Quels sont les réglages spécifiques pour les coupes inclinées et le serrage des pièces ?
L’archet peut être positionné à 90°, 45° gauche/droite ou 60° gauche grâce à un levier de serrage et une graduation angulaire. L’étau à serrage rapide permet de bloquer solidement la pièce, avec une ouverture maximale de 300 mm. Avant toute coupe, la pièce doit être bien fixée dans l’étau pour éviter tout déplacement.
Quels sont les critères de sécurité électrique de la machine ?
La scie fonctionne sous 400 V triphasé avec un indice de protection IP54. Les commandes sont en basse tension 24 V. La machine est équipée d’un disjoncteur thermique et d’un verrouillage électrique de tension du ruban pour empêcher le démarrage si la tension est insuffisante. Le branchement doit être réalisé par un personnel qualifié et la terre doit être correctement reliée.
