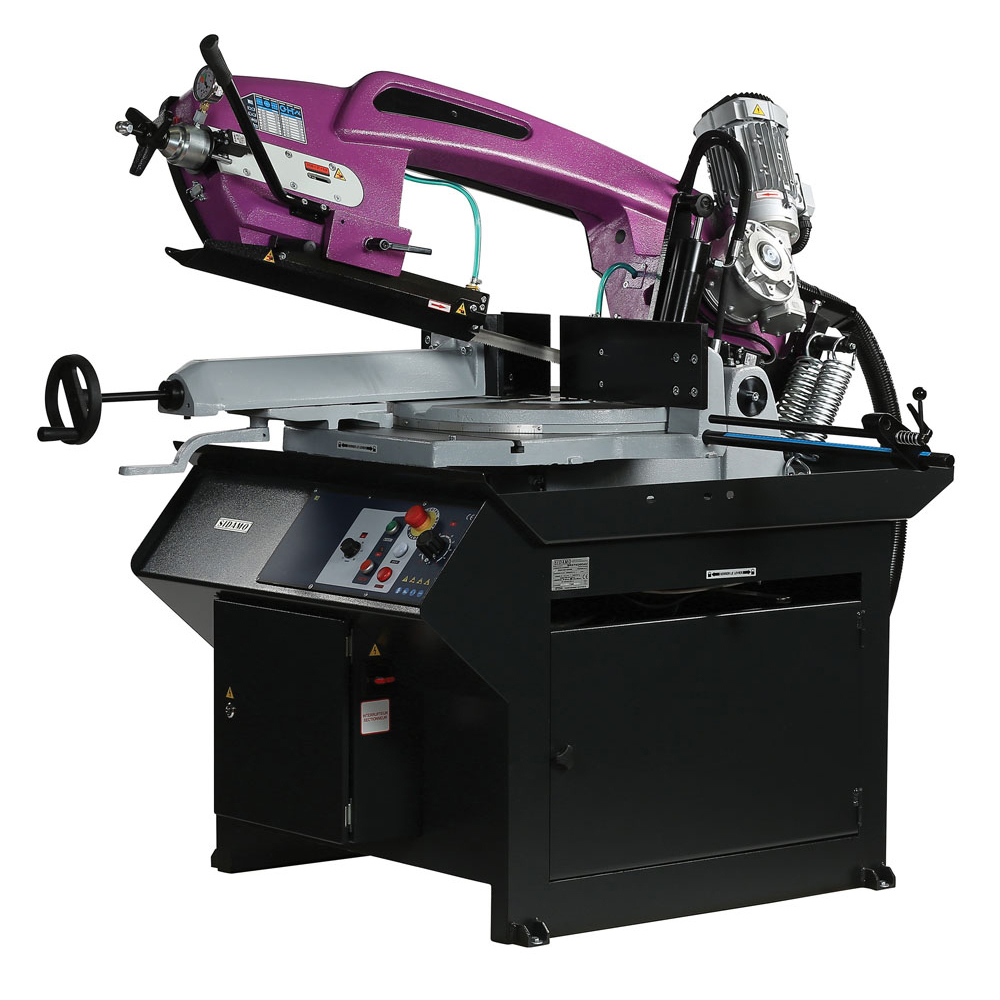

SCIE A RUBAN SR374 DGDAV SIDAMO - 20114102

Sciage sous lubrification d'acier, inox et aluminium
Usage intensif
Archet en fonte aciérée très haute rigidité
Guides ruban équipés de roulements et de plaquettes carbure assurant une excellente résistance à l'usure du ruban
Vérin hydraulique contrôlant l'effort de descente d'archet par gravité
Variateur de vitesse électronique
Livrée avec socle, ruban et butée de coupe réglable
Puissance (kW): 2,2
Alimentation (V): 400 V tri
Vitesse (m/min): 15 : 90
Capacité de coupes (mm) à 90° en rond: 300
Capacité de coupes (mm) à 90° en carré: 300
Capacité de coupes (mm) à 90° en rectangle: 370 x 185
Capacité de coupes (mm) à 45° G en rond: 240
Capacité de coupes (mm) à 45° G en carré: 220
Capacité de coupes (mm) à 45° G en rectangle: 240 x 100
Capacité de coupes (mm) à 60° G en rond: 150
Capacité de coupes (mm) à 60° G en carré: 145
Capacité de coupes (mm) à 60° G en rectangle: 150 x 100
Ouverture d'étau (mm): 375
Hauteur de travail (mm): 915
Ruban (mm): 3150 x 27 x 0.9
Capacité de coupes (mm) à 45° D en rectangle: 240 x 100
Capacité de coupes (mm) à 45° D en rond: 220
Capacité de coupes (mm) à 45° D en carré: 190

Scie à ruban à descente autonome SR374 DGDAV SIDAMO conçue pour un usage intensif (5 à 8 heures par jour) permettant la coupe de métaux ferreux (acier, fer, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton) sous lubrification. Elle ne doit pas être utilisée pour la coupe de matériaux de construction (béton, pierre, parpaing), bois, PVC ou dérivés.

Description et fonctionnement :
- Archet en fonte aciérée très haute rigidité.
- Guides ruban équipés de roulements et plaquettes carbure assurant une excellente résistance à l’usure.
- Vérin hydraulique contrôlant l’effort de descente d’archet par gravité.
- Variateur électronique de vitesse du ruban (15 à 90 m/min).
- Dispositif de lubrification en deux points par électropompe.
- Fond d’étau pivotant avec l’archet pour coupes jusqu’à 60° à gauche.
- Étau à serrage rapide monté sur glissière avec rattrapage de jeu.
- Réglage manuel de la tension du ruban.
- Commandes en très basse tension 24 V.
- Arrêt coup de poing à accrochage.
- Carter ruban avec verrouillage électrique de sécurité.
- Protection moteur par disjoncteur thermique.
- Isolation électrique IP54.
- Moteur avec réducteur coaxial, puissance 2,2 kW, alimentation 400 V triphasé.
- Livrée avec socle, ruban denture 5/8 (3150 x 27 x 0,9 mm) et butée de coupe réglable 500 mm.

Capacités de coupe (en mm) à 90° :
- Rond : 300
- Carré : 290
- Rectangle : 370 x 185
Ouverture d’étau : 375 mm
Hauteur de travail : 915 mm
Dimensions machine : 1030 x 2400 x 2150 mm
Poids : 580 kg

Capacités de coupe à angles (45° D, 45° G, 60° G) également précisées dans la notice.

Usages et applications :
- Coupe de profilés ou pleins en acier, inox, aluminium, cuivre, plomb, zinc, étain, laiton.
- Usage intensif en atelier.

Fonctionnement :
- Commandes simples avec sectionneur général, variateur de vitesse ruban, démarrage/arrêt, réglage vitesse descente archet.
- Butée de coupe réglable pour longueur de pièce.
- Guide ruban avant mobile pour un guidage précis proche de la pièce.
- Lubrification du ruban par électropompe avec réglage du débit.
- Tension du ruban contrôlée par manomètre avec verrouillage électrique.
- Archet équipé de ressorts d’équilibrage.

Caractéristiques techniques détaillées :
- Fabrication européenne.
- Moteur classe IE2 à haut rendement.
- Vitesse ruban variable de 15 à 90 m/min.
- Tension ruban réglable manuellement, avec contrôle électronique.
- Étau avec ouverture maxi 375 mm.
- Butée de coupe réglable 500 mm.
- Poids 580 kg.

Dimensions, poids, valeurs, tolérances :
- Dimensions totales : 1030 x 2400 x 2150 mm (L x P x H).
- Poids : 580 kg.

Performances :
- Coupage précis et efficace grâce à la rigidité de l’archet, la qualité des guides ruban, et la lubrification.
- Variateur électronique pour adapter vitesse selon matériau.
- Butée de coupe réglable pour répétabilité des coupes.
- Capacité de coupes à différents angles jusqu’à 60°.

Matériaux et composition :
- Archet en fonte aciérée.
- Guides ruban avec plaquettes carbure.
- Ruban acier denture 5/8.
- Bâti et socle en acier robuste.

Compatibilités :
- Rubans d’origine SIDAMO recommandés, disponibles en différentes dentures (8/12, 6/10, 5/8).
- Lubrifiants huile soluble à diluer selon recommandations fabricant.

Normes et certifications :
- Machine conforme aux normes CE.
- Moteur classe IE2.
- Isolation IP54.
- Prises électriques conformes EN 60309-1.

Conditions d’utilisation et recommandations :
- Usage intérieur uniquement, dans un environnement sec, ventilé, température 5°C à 35°C.
- Porter équipements de protection individuelle (lunettes, gants, protections auditives, chaussures de sécurité).
- Ne pas utiliser la machine sans protections ou avec des rubans endommagés.
- Ne pas couper matériaux non prévus (béton, bois, PVC).
- Maintenir machine propre, lubrifier régulièrement.
- Ne pas forcer la coupe, respecter vitesse et pression recommandées.
- Ne jamais toucher le ruban en mouvement.
- Stocker machine dans un endroit sec, hors de portée des enfants.

Avantages produit :
- Construction robuste pour usage intensif.
- Grande précision de coupe grâce aux guides carbure et réglages précis.
- Sécurité renforcée avec verrouillage électrique et protections.
- Variateur électronique pour adaptation facile aux matériaux.
- Livrée complète avec socle, ruban, butée réglable.

Conditionnement, stockage, conservation :
- Livrée sur palette filmée avec dispositif d’amarrage.
- Stocker dans un lieu sec, à l’abri des intempéries.
- Détendre le ruban et mettre archet en position basse en cas de stockage prolongé.
- Nettoyer et lubrifier avant stockage.
- Protéger contre l’humidité et poussières.

Maintenance recommandée :
- Nettoyage quotidien des copeaux et vérification état ruban.
- Maintenance hebdomadaire approfondie (nettoyage pompe, filtres, guides).
- Maintenance mensuelle (vidange liquide de coupe, vérification serrage vis).
- Maintenance semestrielle (test continuité circuit de protection).
- Maintenance annuelle (vidange réducteur moteur).
- Toujours déconnecter machine avant maintenance.

Le résumé intègre les informations techniques, fonctionnelles, de sécurité, d’utilisation et d’entretien issues de la notice d’instructions complète (pages 1 à 20) et de la fiche descriptive produit. Les images explicatives (pages 1, 7, 11) illustrent les composants clés et les réglages.

Cette scie à ruban SR374 DGDAV SIDAMO est un équipement professionnel robuste et performant destiné aux ateliers métallurgiques pour la découpe précise et efficace de métaux ferreux et non ferreux, avec un grand confort d’utilisation et un haut niveau de sécurité.
