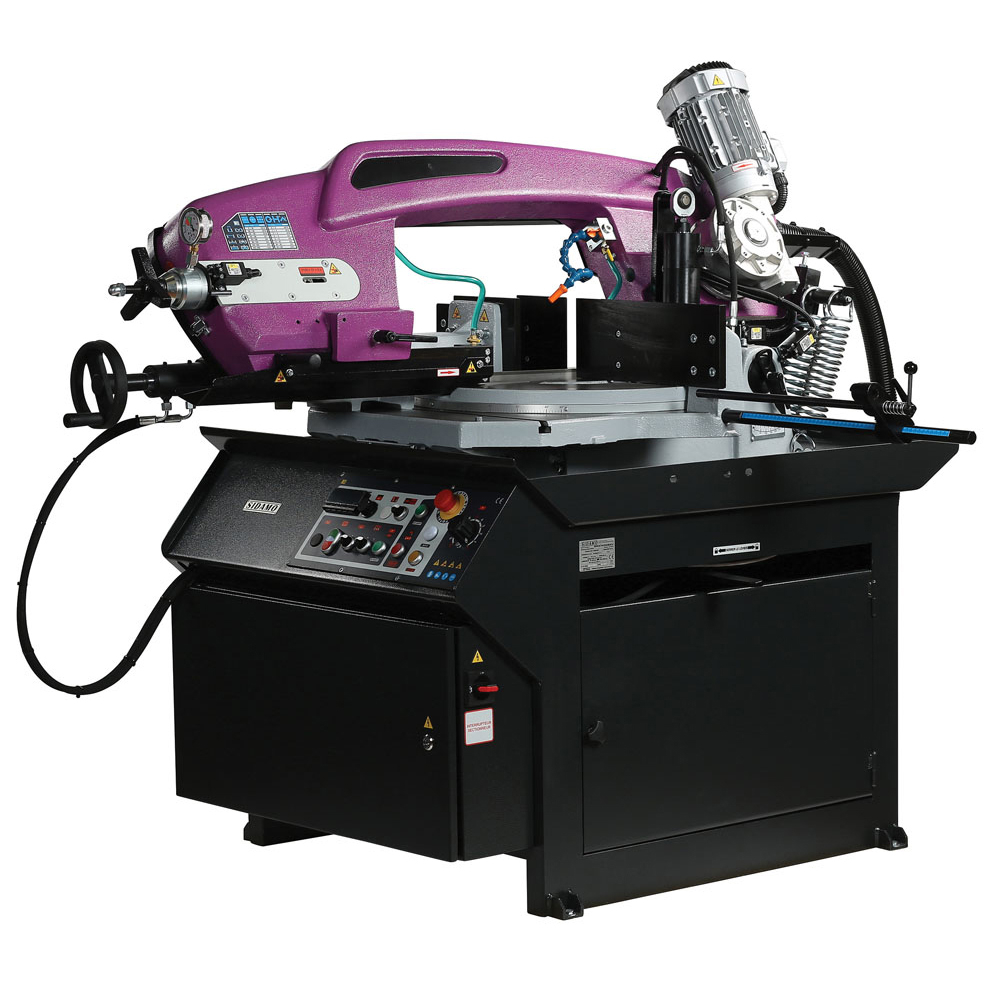

Scie à ruban semi-automatique SR 374 DG SAV Sciage d'acier, inox et aluminium sous lubrification SIDAMO - 20114117
Référence : S06620114117
Découvrez Scie à ruban semi-automatique SR 374 DG SAV Sciage d'acier, inox et aluminium sous lubrification SIDAMO - 20114117 disponible à l'achat
- Cycle semi-automatique hydraulique pour un sciage précis
- Vitesse variable de 15 à 90 m/min adaptée à différents matériaux
- Capacité de coupe jusqu’à 370 x 185 mm en rectangle
- Guides ruban avec plaquettes carbure pour une usure réduite
- Dispositif de lubrification en 2 points pour une meilleure durabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Cycle semi-automatique du ruban, de l'archet et de l'étau entièrement hydraulique
Variateur de vitesse éléctronique
Descente de l'archet semi-automatique
Archet en fonte aciérée très haute rigidité
Guides ruban équipés de roulements et de plaquettes carbure assurant une excellente résistance à l'usure du ruban
Guide ruban mobile antérieur réglable
Dispositif de lubrification en 2 points par électro-pompe
Fond d'étau pivotant avec l'archet
Étau hydraulique
Commandes très basse tension 24 V
Arrêt coup de poing à accrochage
Carter ruban équipé d'un microrupteur
Protection du moteur par disjoncteur thermique
Isolation électrique IP 54
Moteur avec réducteur coaxial
Livrée avec : Livrée avec socle, ruban et butée de coupe réglable
Description du produit
La SR374 DGSAV est une scie à ruban semi-automatique conçue pour un usage intensif (5 à 8 heures par jour) destinée au sciage sous lubrification de métaux ferreux (acier, fer, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton, etc.), en profilés ou pleins. Elle est équipée d’un archet en fonte aciérée à très haute rigidité, d’un cycle semi-automatique entièrement hydraulique pour le ruban, la descente et remontée de l’archet, ainsi que l’ouverture et fermeture de l’étau. Le variateur électronique permet d’ajuster la vitesse de coupe. La machine est livrée avec socle, ruban et butée de coupe réglable.
Usages et applications
- Sciage intensif de métaux ferreux et non ferreux
- Coupe de pièces rondes, carrées et rectangulaires
- Ne pas utiliser pour matériaux de construction (béton, pierre, bois, PVC, etc.)
Fonctionnement
- Cycle semi-automatique avec commandes électriques et hydrauliques
- Descente semi-automatique de l’archet avec vérin hydraulique contrôlant l’effort par gravité
- Etau hydraulique avec pression réglable
- Variateur de vitesse électronique du ruban (15 à 90 m/min)
- Lubrification du ruban en deux points par électropompe
- Butée de coupe réglable
- Commandes en très basse tension 24 V
- Protection par disjoncteur thermique et verrouillage électrique de sécurité
Caractéristiques techniques détaillées
- Puissance moteur : 2,2 kW
- Alimentation : 400 V triphasé
- Vitesse ruban : 15 à 90 m/min
- Capacité de coupe à 90° :
- Rond : 300 mm
- Carré : 290 mm
- Rectangle : 370 x 185 mm
- Capacité de coupe à 45° gauche/droite :
- Rond : 220-240 mm
- Carré : 190-220 mm
- Rectangle : 240 x 100 mm
- Capacité de coupe à 60° gauche :
- Rond : 150 mm
- Carré : 145 mm
- Rectangle : 150 x 100 mm
- Ouverture d’étau : 375 mm
- Hauteur de travail : 915 mm
- Dimensions ruban : 3150 x 27 x 0,9 mm
- Poids : 665 kg
- Dimensions machine (L x P x H) : 1030 x 2400 x 2150 mm
Matériaux et composition
- Archet en fonte aciérée très haute rigidité
- Guides ruban équipés de roulements et plaquettes carbure
- Ruban recommandé d’origine SIDAMO, épaisseur 0,9 mm
- Huile hydraulique HM46 pour système hydraulique (20 litres)
Compatibilités
- Rubans denture 5/8 fournis, autres dentures disponibles en option (8/12, 6/10)
- Tables d’entrée, sortie et rallonges en option
Normes et certifications
- Moteur classe IE2 (haut rendement)
- Isolation électrique IP54
- Conforme aux normes de sécurité CE
Conditions d’utilisation et recommandations
- Usage intérieur uniquement, dans un environnement sec, aéré et bien éclairé (minimum 300 LUX)
- Température ambiante entre +5°C et +35°C, humidité relative < 90%
- Ne pas utiliser la machine sans protections de sécurité installées et fonctionnelles
- Porter équipements de protection individuelle (lunettes, gants, chaussures, protection auditive)
- Ne pas forcer le ruban ou la pièce, respecter les vitesses et pressions recommandées
- Ne pas couper bois, PVC, matériaux de construction
- Ne jamais toucher le ruban en mouvement
- Maintenir machine et zone de travail propres, éviter projections et glissades dues au liquide de coupe
- Stocker la machine dans un endroit sec, hors de portée des enfants
- Détendre le ruban en fin de journée, positionner l’archet en position basse
Avantages produit
- Cycle semi-automatique hydraulique pour un gain de temps et confort d’utilisation
- Variateur électronique pour adapter la vitesse selon le matériau
- Construction robuste avec archet en fonte aciérée et guides carbure pour durabilité
- Butée de coupe réglable pour répétabilité et précision
- Système de lubrification intégré pour prolonger la durée de vie du ruban et améliorer la qualité de coupe
- Commandes sécurisées avec verrouillages électriques et arrêt d’urgence
Conditionnement, stockage, conservation
- Livrée sur palette avec film plastique et dispositif d’amarrage
- Nettoyer régulièrement la machine et le système de lubrification
- Vidanger et remplacer l’huile hydraulique après 3000 heures de fonctionnement
- Ne pas utiliser de solvants agressifs pour le nettoyage
- Stocker à l’abri de l’humidité et des chocs
Autres informations utiles
- Maintenance régulière recommandée (quotidienne, hebdomadaire, mensuelle, semestrielle, annuelle)
- Réglages précis de la tension du ruban, pression d’étau, position et course de l’archet pour optimiser la coupe
- Procédure de montage/démontage du ruban détaillée pour garantir sécurité et performance
- Mode manuel et automatique disponibles pour flexibilité d’utilisation
- Protection contre les surcharges électriques et mécaniques intégrée
Ce résumé est basé sur la notice d’instructions originale SIDAMO SR374DGSAV (20 pages), incluant descriptifs, schémas, consignes de sécurité, installation, utilisation, maintenance et réglages (pages 1 à 20).
Hauteur (cm)
200.00
Largeur (cm)
230.00
Longueur (cm)
155.00
Poids net (Kg)
665.00
Puissance (kW)
2.2
Alimentation (V)
400 V tri
Vitesse (m/min)
15 : 90
Capacité de coupes (mm) à 90° en rond
300
Capacité de coupes (mm) à 90° en carré
290
Capacité de coupes (mm) à 90° en rectangle
370 x 185
Capacité de coupes (mm) à 45° G en rond
240
Capacité de coupes (mm) à 45° G en carré
220
Capacité de coupes (mm) à 45° G en rectangle
240 x 100
Capacité de coupes (mm) à 60° G en rond
150
Capacité de coupes (mm) à 60° G en carré
145
Capacité de coupes (mm) à 60° G en rectangle
150 x 100
Ouverture d'étau (mm)
375
Hauteur de travail (mm)
915
Ruban (mm)
3150 x 27 x 0.9
Capacité de coupes (mm) à 45° D en rectangle
Capacité de coupes (mm) à 45° D en rond
Capacité de coupes (mm) à 45° D en carré
190
La machine dispose d’un cycle semi-automatique hydraulique qui contrôle le ruban, l’archet et l’étau. L’utilisateur commence par positionner l’archet en position haute et ouvrir l’étau. Il place ensuite la pièce à couper dans l’étau en s’assurant qu’elle est bien bloquée pour éviter tout déplacement pendant la coupe.
La vitesse du ruban est réglable électroniquement via un potentiomètre (de 15 à 90 m/min) en fonction du matériau à découper. La descente de l’archet est semi-automatique, contrôlée par un vérin hydraulique qui agit par gravité avec une vitesse de descente ajustable. L’étau hydraulique serre la pièce avec une pression réglable.
L’utilisateur peut choisir entre un mode manuel, où il contrôle séparément la mise en marche du ruban, la descente de l’archet et le serrage de l’étau, et un mode automatique qui lance un cycle complet : l’archet descend, la coupe s’effectue, puis l’archet remonte et l’étau s’ouvre automatiquement.
Un dispositif de lubrification en deux points par électropompe alimente le ruban en liquide de coupe, dont le débit est réglable. Il est important de maintenir une lubrification suffisante pendant la coupe.
La butée de coupe réglable permet de définir la longueur de la pièce à couper. La position de l’étau peut être ajustée à gauche ou à droite selon l’angle de coupe désiré (90°, 45° gauche/droite, 60° gauche et angles intermédiaires). La course de descente et de retour de l’archet est réglable pour adapter la hauteur de coupe et la répétitivité des coupes en série.
En fin de coupe, le ruban et la pompe de liquide de coupe s’arrêtent automatiquement, l’archet remonte ou reste en position basse selon le réglage, et l’étau s’ouvre pour permettre le dégagement de la pièce.
En cas d’arrêt manuel, l’utilisateur peut stopper la machine et la pompe de liquide de coupe via un bouton d’arrêt, puis ouvrir l’étau et retirer la pièce.
Enfin, il est recommandé de détendre le ruban et de positionner l’archet en position basse en fin de journée pour préserver la machine.
Cette procédure s’applique exclusivement au sciage sous lubrification de métaux ferreux et non ferreux, en usage intensif (5 à 8 heures par jour), dans un environnement intérieur sec, aéré et éclairé.
Tous les réglages et opérations doivent être réalisés avec la machine hors tension électrique, et le port d’équipements de protection individuelle adaptés est obligatoire pendant l’utilisation.
(Cette synthèse est basée sur les instructions d’utilisation détaillées dans la notice d’instructions originale SIDAMO SR374DGSAV, notamment les chapitres 6 et 7, et sur les illustrations fonctionnelles présentes dans les pages 1, 7, 11, 14 à 20.)
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les capacités de coupe de la scie à ruban SR374 DGSAV ?
La scie permet des coupes à 90° jusqu’à 300 mm en rond, 290 mm en carré et 370 x 185 mm en rectangle. Elle réalise aussi des coupes à 45° et 60° gauche/droite avec des capacités adaptées aux formes rondes, carrées et rectangulaires, par exemple 220-240 mm en rond à 45°.
Comment fonctionne le cycle semi-automatique de cette scie à ruban ?
Le cycle semi-automatique comprend la descente et remontée de l’archet, l’ouverture et fermeture de l’étau, ainsi que le déplacement du ruban, tous contrôlés hydrauliquement. La descente de l’archet est assistée par un vérin hydraulique qui contrôle l’effort par gravité.
Quels sont les réglages essentiels pour assurer une coupe précise et sécurisée ?
Il est nécessaire de régler la tension du ruban au manomètre, la position et la course de l’archet, la pression de serrage de l’étau (réglable entre 13 et 35 bars), ainsi que la vitesse du ruban via un variateur électronique (15 à 90 m/min). Le guide ruban avant mobile doit être ajusté au plus près de la pièce à couper.
Quels matériaux peut-on couper avec cette machine et quelles sont les limites d’utilisation ?
La machine est conçue pour le sciage sous lubrification des métaux ferreux (acier, fer, fonte) et non ferreux (inox, aluminium, cuivre, plomb, zinc, étain, laiton). Elle ne doit pas être utilisée pour couper des matériaux de construction (béton, pierre, parpaing), du bois, du PVC ou dérivés.
Quels dispositifs de sécurité sont intégrés pour protéger l’utilisateur ?
La machine dispose d’un verrouillage électrique de sécurité sur le carter ruban et sur la tension du ruban, d’un arrêt coup de poing à accrochage, et de commandes en très basse tension 24 V. Le port d’équipements de protection individuelle (lunettes, gants, chaussures, protection auditive) est obligatoire. Les protections mécaniques ne doivent pas être enlevées.
Comment se déroule la procédure de changement du ruban ?
Avant toute opération, la machine doit être déconnectée. L’archet est mis en position haute, les protections retirées, puis le carter ruban est ouvert. Le ruban est détendu en tournant le volant de réglage, puis retiré. Le nouveau ruban est positionné dans les guides et sur les poulies, la tension est ajustée au manomètre, puis la machine est testée à vide pour vérifier le bon positionnement.
Comment est assuré le système de lubrification du ruban ?
Le système de lubrification est composé de deux points alimentés par une électropompe. Le liquide de coupe (huile soluble diluée dans l’eau) est stocké dans un bac de 15 litres. Le débit est réglable par des robinets situés près des guides ruban. Un nettoyage régulier du système est recommandé.
Dans quels environnements et conditions la machine doit-elle être utilisée ?
La machine est réservée à un usage intérieur dans un environnement sec, aéré et bien éclairé (minimum 300 LUX). La température ambiante doit être comprise entre +5°C et +35°C avec une humidité relative inférieure à 90 %. La machine doit être fixée sur un sol stable et nivelé.
