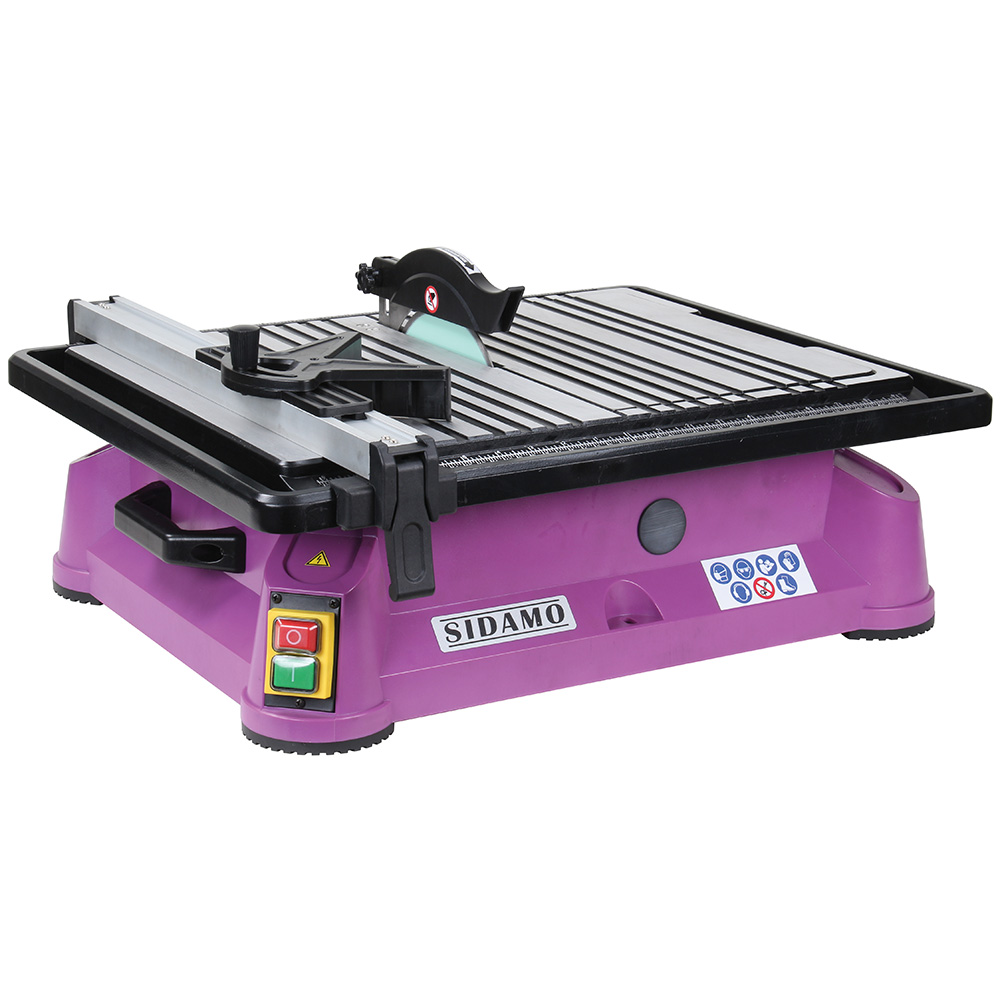

Scie de carrelage DiaminiPro 180 pour découpe électrique à eau SIDAMO - 20116066
Référence : S06620116066
Découvrez Scie de carrelage DiaminiPro 180 pour découpe électrique à eau SIDAMO - 20116066 disponible à l'achat
- Machine portable légère avec poignée de transport
- Table en fonte d'aluminium avec bac à eau de 2.5 l
- Coupe à angle droit et biseau jusqu’à 45°
- Puissance de 750 W pour une découpe efficace
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Machine portable légère
Table en fonte d'aluminium avec récupération d'eau

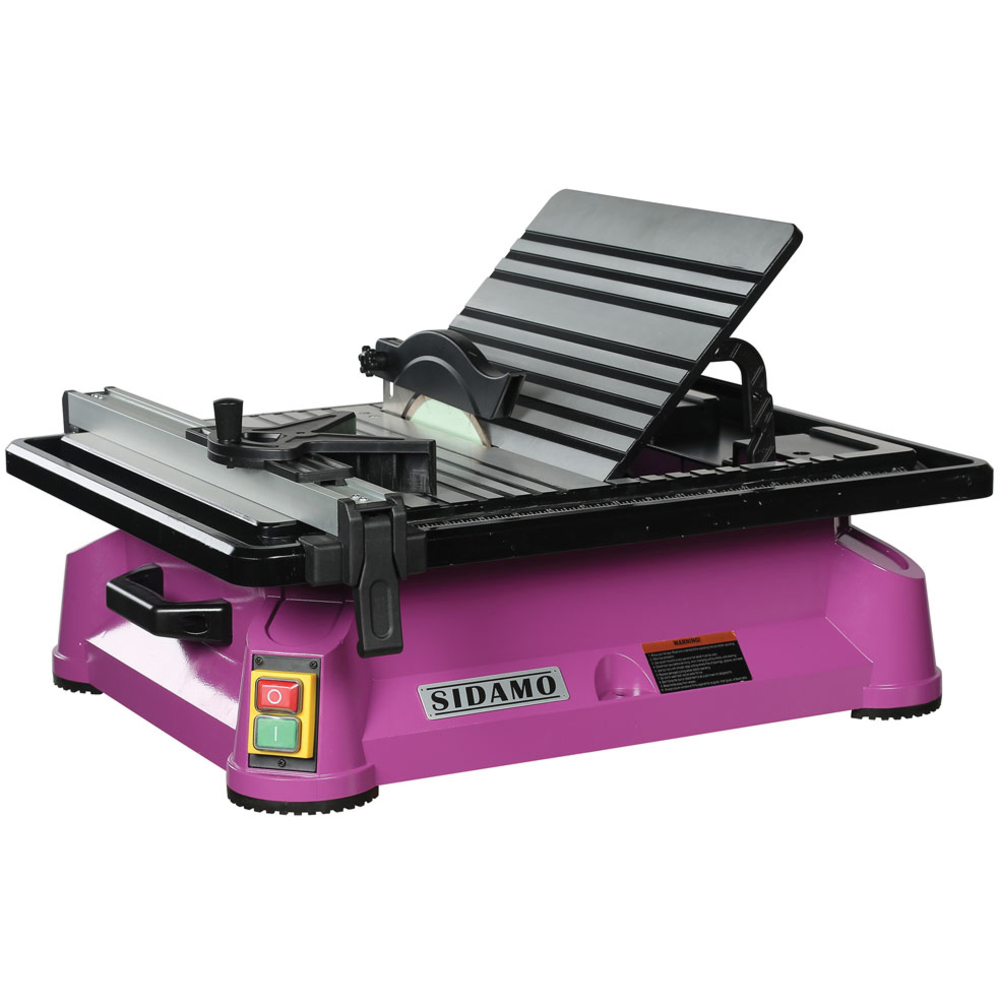

Plan inclinable permettant les coupes à angle droit et en biseau (22,5° et 45°) Bac à eau pour le refroidissement du disque
Protection totale du disque par carter latéral
Couteau diviseur
Larges patins caoutchouc antidérapants
Possibilité de fixer la machine sur une table
Poignée de transport
Rangement du câble d'alimentation et des clés de service
Câble d'alimentation HO7RN-F 3G0.75 mm²
Livrée avec : Livrée de série avec:
- disque diamant PRO CERAM-E 180, rapporteur d'angle et clés de service
Description et caractéristiques principales :
- Découpe électrique à eau avec bac de 2,5 litres pour le refroidissement du disque.
- Table en fonte d’aluminium inclinable, avec récupération d’eau, permettant des coupes à 90° et biseau.
- Protection totale du disque par carter latéral et couteau diviseur assurant la sécurité de l’opérateur.
- Disque diamant Ø180 mm, alésage 22,23 mm, vitesse de rotation 2800 tr/min, livré avec rapporteur d’angle et clés de service.
- Puissance moteur 750 W, alimentation 230 V monophasé.
- Capacité de coupe à 90° : longueur 457 mm, hauteur 30 mm.
- Capacité de coupe à 45° : longueur 457 mm, hauteur 12 mm.
- Épaisseur maximale des carreaux : 14 mm.
- Poids de la machine : 14 kg.
- Dimensions : 580 x 250 x 530 mm (L x H x P).
- Machine portable légère, équipée de larges patins caoutchouc antidérapants et d’une poignée de transport.
- Rangement intégré pour câble et clés.
Fonctionnement et usages :
- Utilisation recommandée pour la coupe de carrelage en céramique, briques et pavés autobloquants.
- Possibilité de coupes droites, diagonales, d’onglet, en L et en biseau.
- Pour la coupe à sec, utilisation recommandée avec un aspirateur (adaptateur non fourni).
- Le disque doit toujours être refroidi à l’eau lors de la coupe humide ; le bac à eau doit être régulièrement rempli et nettoyé.
- Le disque doit être monté dans le sens de rotation indiqué, avec la bague de réduction adaptée.
- La machine est fournie avec un disque diamant adapté, un rapporteur d’angle et des clés de service.
Sécurité et maintenance :
- Respect strict des consignes de sécurité, port obligatoire d’équipements de protection individuelle (lunettes, gants, chaussures, protection auditive et respiratoire).
- Ne pas utiliser la machine en extérieur par mauvais temps ou dans des environnements humides.
- Ne jamais forcer le disque, ni utiliser des disques non adaptés.
- Maintenance régulière comprenant nettoyage quotidien, changement fréquent de l’eau du bac, vérification de l’état du disque, des protections et des câbles.
- En cas de non-utilisation prolongée, vider et nettoyer la machine, déconnecter l’alimentation et couvrir la machine.
Conditionnement et installation :
- Livrée dans un emballage carton avec disque diamant.
- Manipulation possible par une seule personne.
- Installation sur un support stable, plat et non glissant, idéalement à 90-95 cm de hauteur.
- Fixation possible via trous prévus sur la base.
Avantages produit :
- Polyvalence d’utilisation en coupe à sec ou à eau.
- Table inclinable pour coupes en biseau précises.
- Protection renforcée garantissant la sécurité de l’utilisateur.
- Facilité de transport et d’installation.
- Accessoires fournis facilitant les réglages et la précision des coupes.
Cette scie de carrelage DIAMINIPRO 180 est un outil performant et sécurisé, conçu pour répondre aux exigences des professionnels du carrelage et de la construction, alliant robustesse, précision et confort d’utilisation.
Hauteur (cm)
18.00
Largeur (cm)
47.00
Longueur (cm)
58.00
Poids net (Kg)
14.34
Puissance (W)
750
Alimentation (V)
230 V Mono
Vitesse de rotation (tr/min)
2800
Diamètre disque (mm)
180
Alésage disque (mm)
22,23
Capacités de coupes (mm) 90° Longueur
457
Capacités de coupes (mm) 90° Hauteur
30
Capacités de coupes (mm) 45° G Longueur
Capacités de coupes (mm) 45° G Hauteur
12
Bac à eau (l)
2,5
Epaisseur carreaux (mm)
14
Pour la coupe à eau, il faut remplir le bac à eau intégré jusqu’au niveau indiqué afin que la partie inférieure du disque soit toujours immergée. L’eau doit être propre et changée régulièrement, au moins toutes les 4 heures d’utilisation, pour garantir un refroidissement optimal du disque. Lors de la coupe, le matériau est placé sur la table contre la règle guide de coupe ou le rapporteur d’angle selon le type de coupe souhaité (droite, en biseau à 22,5° ou 45°, d’onglet, en L). La machine permet des coupes précises à angle droit, en biseau, diagonales, d’onglet et en L.
Le matériau doit être maintenu fermement à l’aide des deux mains, en portant des gants de protection, pour éviter tout déplacement pendant la coupe. Le carter mobile de disque doit toujours être positionné au plus près du matériau sans le toucher. La coupe se fait en démarrant la machine, en laissant le disque atteindre sa vitesse maximale, puis en déplaçant doucement le matériau vers le disque en appliquant une pression constante sans forcer. Il est important de commencer et terminer la coupe lentement pour obtenir une finition de qualité.
Pour la coupe à sec, le bac à eau doit être vidé et nettoyé. Un adaptateur peut être monté pour connecter la machine à un aspirateur (non fourni) afin d’aspirer les poussières. Le réglage et la procédure de coupe sont similaires à ceux de la coupe à eau.
En cas de blocage du disque dans le matériau, la machine doit être arrêtée immédiatement, déconnectée, puis le matériau dégagé avec précaution. En cas de coupure électrique ou de baisse de tension, la machine ne redémarre qu’après appui sur l’interrupteur de mise en marche.
Après chaque utilisation, il est recommandé de nettoyer la machine, vider et nettoyer le bac à eau, vérifier l’état du disque et des protections, et graisser les parties mobiles. En cas d’arrêt prolongé, la machine doit être déconnectée, le disque desserré, nettoyée et couverte.
Cette procédure d’utilisation permet d’obtenir des coupes précises et sûres dans des matériaux comme le carrelage en céramique, briques et pavés autobloquants, dans un cadre d’usage intensif (6 à 8 heures par jour).
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les caractéristiques techniques principales de la scie carrelage DIAMINIPRO 180 ?
La DIAMINIPRO 180 est une scie électrique à eau pour usage intensif, équipée d’un moteur de 750 W en 230 V monophasé. Elle dispose d’un disque diamant Ø180 mm, vitesse de rotation 2800 tr/min, avec un bac à eau de 2,5 litres pour refroidissement. La table en fonte d’aluminium est inclinable pour des coupes à 90° et biseau (22,5° et 45°). La capacité maximale de coupe est de 457 mm en longueur et 30 mm en hauteur à 90°.
Comment se réalise le montage et le remplacement du disque diamant ?
Avant toute intervention, il faut déconnecter l’alimentation électrique. Le disque doit être conforme aux spécifications (Ø180 mm, alésage 22,23 mm) et monté dans le sens de rotation indiqué. Le remplacement s’effectue en retirant la table inclinable, desserrant l’écrou de serrage avec les clés fournies, en plaçant la bague de réduction sur le disque, puis en serrant à nouveau l’écrou. Le port de gants est obligatoire lors de cette opération.
Quels sont les dispositifs de sécurité intégrés à la machine ?
La machine est équipée d’un carter mobile protégeant totalement le disque, d’un couteau diviseur et d’un bac à eau pour refroidissement. L’opérateur doit porter des équipements de protection individuelle : lunettes, gants, chaussures de sécurité, protection auditive et respiratoire. La machine ne doit pas être utilisée à l’extérieur sous mauvais temps ou dans des environnements humides.
Comment s’effectuent les coupes et quels réglages sont possibles ?
La scie permet des coupes droites à 90°, en biseau (22,5° et 45°), en onglet, en L et diagonales à 45°. La table inclinable se règle par des goupilles et permet de positionner le matériau fermement contre la règle guide ou le rapporteur d’angle. Le matériau doit être maintenu avec les deux mains, en portant des gants, et le disque doit toujours être refroidi à l’eau lors de coupes humides.
Quelles sont les recommandations pour l’utilisation en coupe à sec ?
Pour la coupe à sec, il est conseillé d’utiliser un disque adapté et d’associer la scie à un aspirateur via un adaptateur fourni. Le bac à eau doit être vidé et nettoyé, les bouchons retirés pour permettre le raccordement de l’adaptateur. Le matériau doit être placé face d’encollage contre la table, et la coupe réalisée en appliquant un effort constant sans forcer.
Quelles sont les consignes d’entretien et de maintenance ?
La maintenance quotidienne comprend le nettoyage de la machine, le changement régulier de l’eau du bac, la vérification de l’état du disque et des protections. Hebdomadairement, un nettoyage approfondi est recommandé. Mensuellement, vérifier le serrage des vis et l’état du câble d’alimentation. En cas de non-utilisation prolongée, déconnecter la machine, desserrer le disque, nettoyer et couvrir la machine.
