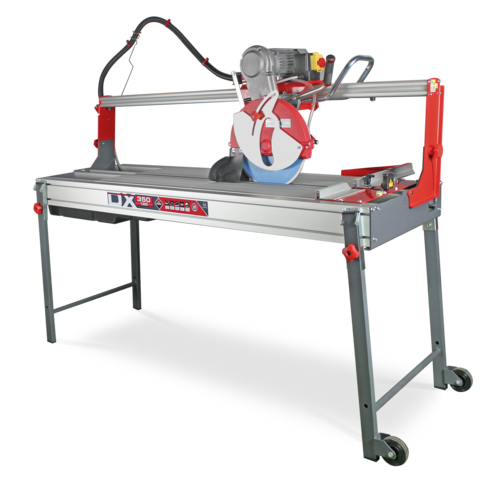

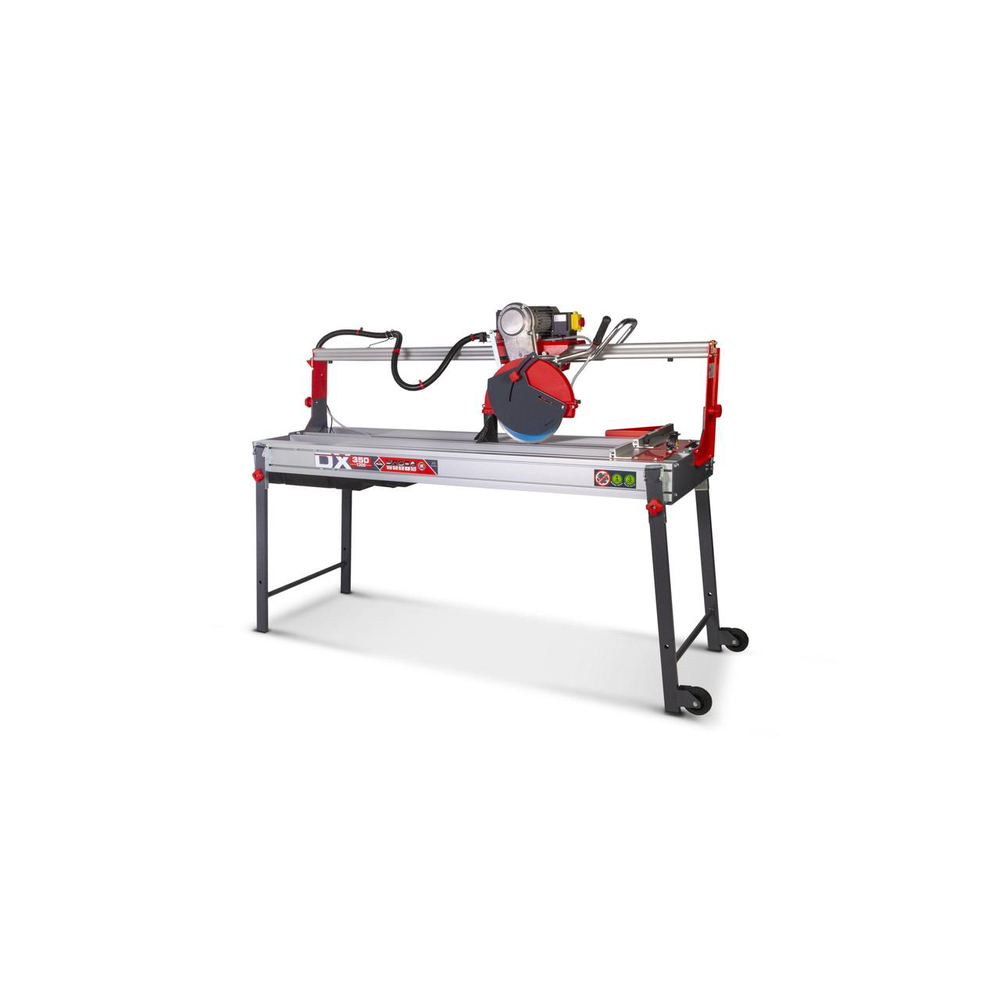

Scie de carrelage électrique Diamant RUBI DX-350 N 1300 LASER&LEVEL 230V-50HZ -52915

La scie de carrelage électrique Diamant RUBI DX-350 N 1300 LASER&LEVEL 230V-50HZ est une machine professionnelle à effet tronçonneuse, conçue pour la découpe de grands formats et de fortes épaisseurs.

Elle est adaptée à tout type de céramique ainsi qu’à des matériaux de chantier tels que le marbre, le granit, les briques et les matériaux réfractaires.
Sa structure modulaire mixte combine aluminium et acier, offrant ainsi légèreté et résistance maximales.
Les pieds sont rétractables avec une fonction « carapace » et un système de roues intégré facilitant le transport.
Le guide en aluminium anti-flexion est gradué et équipé de butées pour les coupes longitudinales précises.
Un système de protection permet l’utilisation sécurisée de disques segmentés.
La machine est dotée d’un protecteur thermique et d’une protection contre la surintensité.
Le disque diamanté est refroidi par une pompe à eau intégrée, avec un robinet permettant de régler le débit d’eau.
Elle accepte des disques diamantés de diamètre 350 mm (non inclus) et 300 mm adaptables.
La tête moteur est graduée et offre un effet tronçonnage avec pivotement compensé par un ressort antagoniste.
Le moteur est situé en position supérieure et la transmission s’effectue par courroie.
Une butée permet de réaliser des coupes répétitives avec grande précision.
Les plateaux en aluminium facilitent le nettoyage de la machine.
Le bac à eau est extractible pour un entretien simplifié.
Un traceur laser de 2 mW (classe 2) et un niveau circulaire sont intégrés pour faciliter l’installation et garantir la précision des découpes sur chantier.
La machine est livrée sans câble d’alimentation.

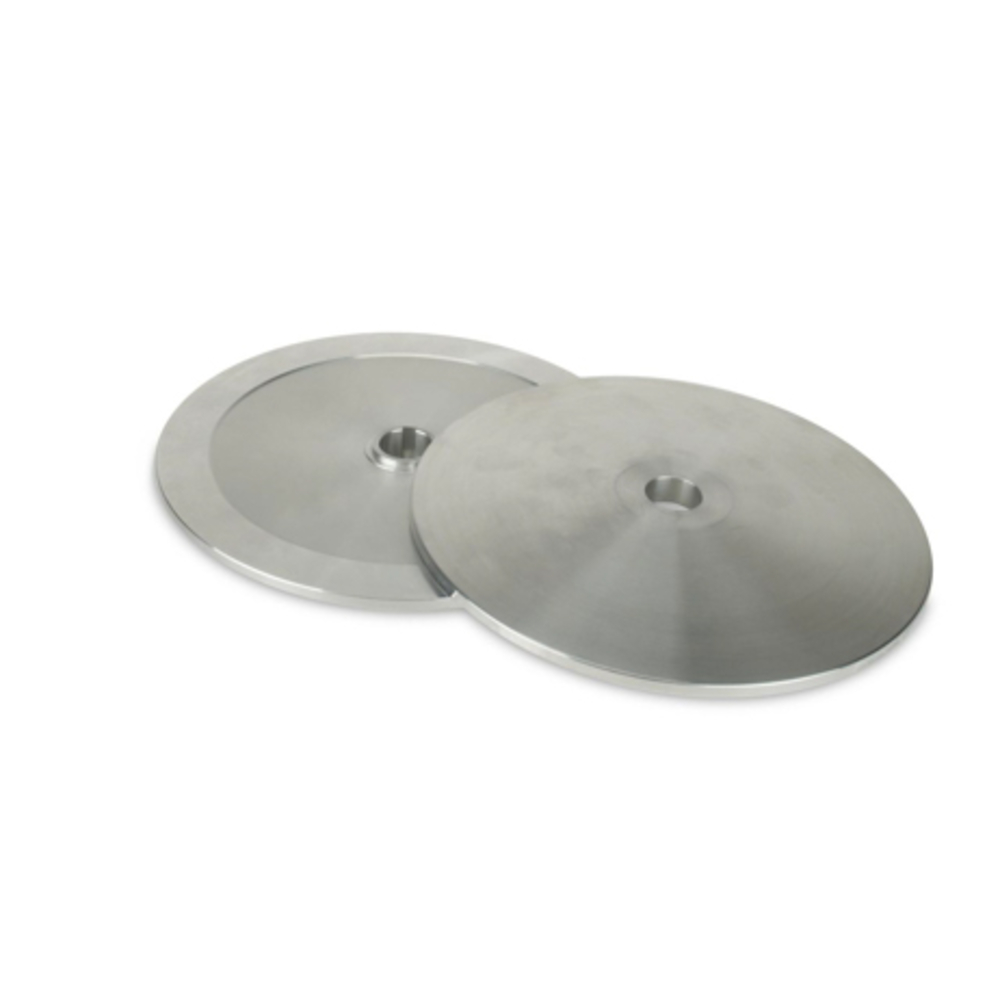

Les capacités de coupe varient selon la position de la tête moteur, les flasques spéciales et le diamètre du disque.

Caractéristiques techniques détaillées :
- Alimentation : 230 V - 50 Hz
- Puissance : 2200 W
- Vitesse de rotation : 2800 tr/min
- Longueur de coupe droite : 148,5 cm
- Longueur de coupe diagonale : 105 x 105 cm
- Épaisseur de coupe à onglet : 65 mm
- Épaisseur maximale de coupe en 1 ou 2 passages : 105/220 mm
- Alésage du disque : 25,4 mm
- Diamètre extérieur disque : 300/350 mm
- Dimensions (L x l x H) : 200 x 86 x 143 cm
- Poids : 98 kg
- Effet tronçonneuse : oui

Avantages et usages :
Cette scie est idéale pour des coupes précises, droites ou à onglet, sur des matériaux durs et variés grâce à son système de glissement sur roulements et à son moteur puissant.
Elle garantit une grande précision et un confort d’utilisation, même pour les pièces de grand format.
Le système de refroidissement par eau prolonge la durée de vie des disques diamantés et améliore la qualité de coupe.
Le dispositif de sécurité empêche tout contact direct avec le disque pendant la coupe.
Le traceur laser et le niveau facilitent la mise en place et la précision des découpes sur chantier.

Conditions d’utilisation recommandées :
La machine doit être utilisée sur des surfaces planes et stables.
La température de travail recommandée est comprise entre 5 et 40 °C avec une humidité maximale de 95 %.
Le raccordement électrique doit être conforme aux normes, avec une prise de terre et une protection différentielle.

Entretien et maintenance :
Avant toute intervention, la machine doit être débranchée.
Le nettoyage doit être réalisé avec de l’eau propre, en faisant circuler l’eau dans le système de refroidissement.
Le bac à eau doit être vidé dans un récipient prévu à cet effet.
Il est conseillé de vérifier régulièrement le jeu de la tête moteur et de procéder à son réglage en cas de besoin.
L’équerre de coupe peut perdre sa perpendicularité avec le temps et doit être réajustée à 90° à l’aide des vis de réglage.

Cette description est issue des informations techniques et des instructions originales fournies dans le manuel d’utilisation multilingue RUBI DX-350 N 1300 LASER&LEVEL (notamment pages 1 à 20) ainsi que des tableaux techniques détaillés présents en fin de document (pages 19-20).

Le texte est structuré pour une lecture claire et professionnelle, avec des informations complètes sur le produit, son usage, ses caractéristiques techniques, ses avantages, ses conditions d’utilisation et son entretien.

• Alimentation 230 V - 50 Hz
• Puissance 2200 W
• Vitesse de rotation 2800 tr/min
• Longueur de coupe droite 148,5 cm
• Longueur de coupe diagonale 105 x 105 cm
• Épaisseur de coupe à onglet 65 mm
• Épaisseur maximale de coupe en 1 ou 2 passages 105/220 mm
• Alésage du disque 25,4 mm
• Diamètre extérieur disque 300/350 mm
• Dimensions (L x l x H) 200 x 86 x 143 cm
• Poids 98 kg
• Structure modulaire mixte aluminium et acier
• Effet tronçonneuse avec pivotement compensé par ressort antagoniste
• Guide en aluminium anti-flexion gradué avec butées
• Protection thermique et contre la surintensité
• Refroidissement par pompe à eau intégrée avec robinet de réglage du débit
• Tête moteur graduée en position supérieure, transmission par courroie
• Butée pour coupes répétitives précises
• Pieds rétractables avec fonction « carapace » et roues intégrées
• Traceur laser 2 mW (classe 2) et niveau circulaire intégrés
• Disques diamantés acceptés de 350 mm (non inclus) et 300 mm adaptables
• Bac à eau extractible pour entretien simplifié
• Ensemble moteur sur roulements de précision maximale et fiable
• Système antipoussière Zero Dust testé et certifié par TNO

La scie de carrelage électrique Diamant RUBI DX-350 N 1300 LASER&LEVEL s’utilise en positionnant la pièce à couper sur la table d’appui fixe. Le moteur supérieur, monté sur un système coulissant guidé par des roulements, permet de déplacer la tête de coupe avec précision et confort. Avant toute utilisation, il est nécessaire de remplir le bac à eau jusqu’à immerger complètement la pompe, afin d’assurer le refroidissement du disque diamanté. Le débit d’eau est réglable via un robinet.

Pour installer ou remplacer le disque, il faut retirer le protecteur, monter le disque en respectant le sens de rotation indiqué, puis serrer la fixation. La machine fonctionne avec des disques diamantés refroidis par eau, adaptés à tout type de céramique et matériaux de chantier comme le marbre, le granit, les briques et les réfractaires.

La scie permet d’effectuer des coupes droites ou à onglet, la tête moteur pouvant être inclinée jusqu’à 60°. Le passage d’une coupe droite à une coupe à onglet, ainsi que le réglage des butées pour les coupes répétitives, doivent être réalisés moteur arrêté. La mise en marche s’effectue par un bouton vert, et l’arrêt par un bouton rouge.

Le système d’effet tronçonneuse est obtenu par un pivotement du groupe moteur, dont le poids est compensé par un ressort antagoniste, assurant un mouvement fluide. Un limiteur de course permet de restreindre le déplacement de la tête selon la taille des pièces à couper.

Le laser traceur et le niveau circulaire intégrés facilitent le positionnement et la précision des coupes sur chantier. La machine doit être installée sur une surface plane et stable pour garantir un fonctionnement correct.

En cas d’arrêt moteur sans cause apparente, il faut attendre quelques minutes avant de redémarrer, car cela peut être dû à une surchauffe. Il est conseillé de modérer la vitesse d’avance pour éviter les surcharges.

Pour obtenir des coupes correctes, l’avance de la pièce doit être continue, sans à-coups et sans forcer le moteur, afin d’éviter la casse de la pièce et l’endommagement du disque.

Le bac à eau est extractible pour faciliter le nettoyage de la machine. Les roues et pieds rétractables facilitent le transport.

Cette scie est adaptée aux environnements de chantier propres et bien éclairés, et doit être maintenue propre pour assurer un rendement optimal et des conditions de travail sûres.

Toutes ces indications sont extraites strictement des instructions d’utilisation officielles fournies dans le manuel d’emploi (pages 2 à 14) et la fiche produit (description et résumé PDF).
