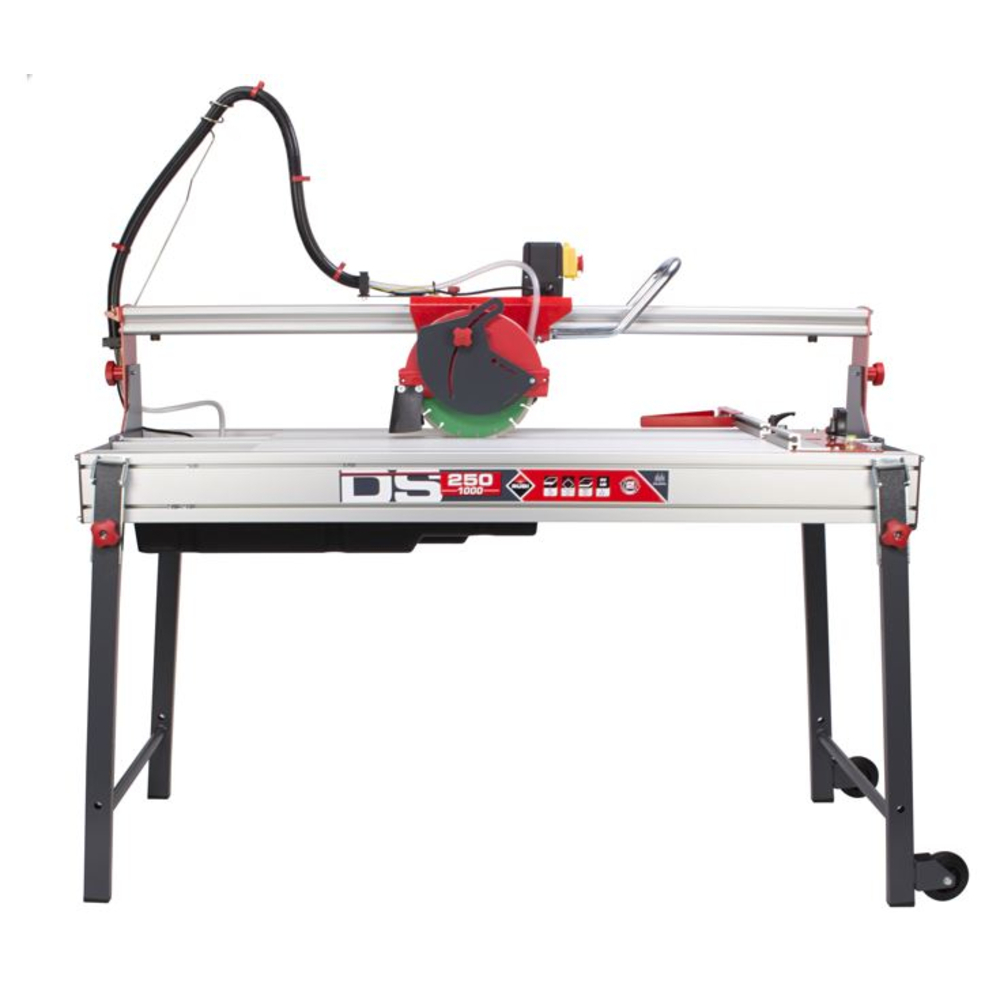

Scie de carrelage électrique Diamant DS-250 N 1000 LASER&LEVEL 230V-50HZ RUBI -52920

Machine de grande précision et fonctionnelle; idéale pour les coupes biseaux
Pour revêtement, grès émaillé, grès porcelainé, marbre, granit et autres matériaux
Structure modulaire mixte, en aluminium et acier pour une légèreté et une résistance maximale
Pieds rétractables avec fonction “carapace” et système de roues pour le transport
Avec roues et poignée intégrées
Transport facile
Système de protection pour l'utilisation de disques segmentés
Avec protecteur thermique et contre la surintensité; Refroidissement du disque par pompe à eau avec robinet de réglage de débit d'eau
Disque diamanté de Ø 250 mm
(Non inclus)
Livrée avec un double jeu de flasques, dont un spécial pour les coupes en biseaux
Ensemble moteur coulissant sur roulement et plongeant pour la réalisation de coupes en biseaux
Système de protection lors de l'utilisation de disques segmentés
Bac à eau extractible
Avec butée pour les coupes répétitives
Pieds rétractables avec fonction 'carapace' et système de transport à l'aide de roues
Traceur laser de 2mW
Niveau circulaire pour faciliter l'installation sur chantier
Livrée sans câble d'alimentation
Les capacités de coupes peuvent varier selon la position de la tête moteur, des flasques spéciales et le diamètre du disque
Ref
52925, 52935 et 52945 (3F): 4 CV/HP
Longueur de coupe - 102 cm Longueur de coupe diagonale - 72x72 cm Hauteur de coupe - 51 mm Longueur de coupe d'onglet - ∞ cm Epaisseur coupe à onglet - 25 mm Alimentation - 230V-50 Hz
RPM - 2800 Diamètre extérieur - 250 mm Alésage - 25,4 mm Longueur Largeur Hauteur - 170x86x127 cm Poids net - 91,5 kg

Ref. - 52920
Longueur de coupe - 102 cm
Longueur de coupe diagonale - 72x72 cm
Hauteur de coupe - 51 mm
Longueur de coupe d'onglet - 8 cm
Epaisseur coupe à onglet - 25 mm
Alimentation - 230V-50Hz
RPM - 2800
Diamètre extérieur - 250 mm
Alésage - 25,4 mm
Longueur Largeur Hauteur - 170x86x127 cm
Poids net - 91,5 kg
Poids brut - 110 kg

La scie de carrelage électrique DS-250 N 1000 s’utilise en plaçant la pièce à couper sur la table d’appui fixe. Le moteur coulissant, monté sur roulements, permet de réaliser des coupes précises et confortables sur tout type de carreaux, notamment en céramique. Avant toute mise en service, il faut vérifier l’absence de pièces usées ou endommagées, s’assurer que les butées sont perpendiculaires au disque, et que la tension et la fréquence d’alimentation correspondent à celles indiquées sur la plaque signalétique.

Pour installer ou remplacer le disque, il est nécessaire de retirer le couvercle de protection, puis de monter le disque en respectant le sens de rotation indiqué. Le bac à eau doit être rempli jusqu’à ce que la pompe soit totalement immergée, afin d’assurer un refroidissement optimal du disque par circulation d’eau propre.

Le déplacement du moteur s’effectue par glissement sur des roues à roulements graissés et obturés. Le changement de position entre coupe droite et coupe en onglet, ainsi que le réglage des butées pour les coupes répétitives, doivent impérativement être faits moteur arrêté. La mise en marche se fait par appui sur le bouton vert, et l’arrêt par le bouton rouge.

La machine dispose d’un système de sécurité contre la surchauffe du moteur. En cas d’arrêt moteur sans cause apparente, il faut attendre quelques minutes avant de redémarrer, en modérant ensuite la vitesse d’avance. Une fois en fonctionnement, il faut attendre 4 à 5 secondes que le moteur et la pompe à eau se stabilisent. Le débit d’eau de refroidissement est réglable via un robinet.

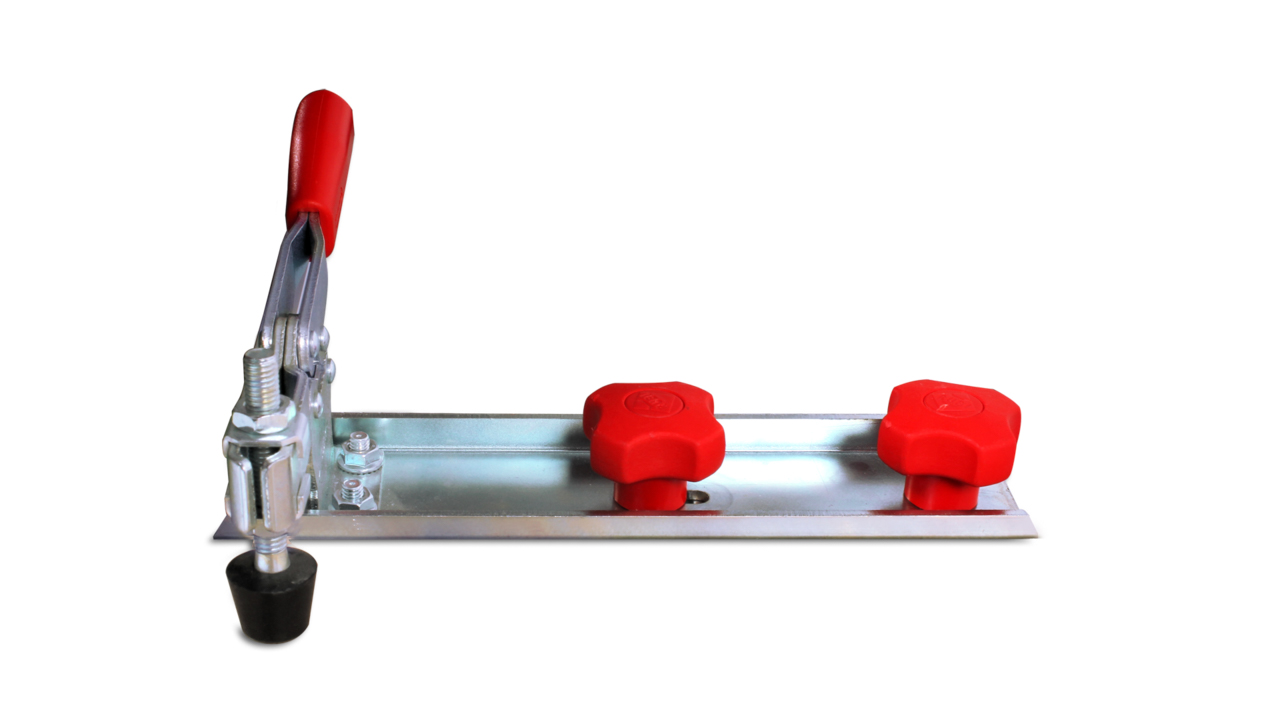

Pour réaliser des coupes correctes, l’avance de la pièce doit être continue, sans à-coups ni forçage du moteur, afin d’éviter la casse de la pièce et l’endommagement du disque. Les coupes parallèles exactes sont possibles grâce à un accessoire de fixation céramique, et la table additionnelle permet de soutenir des pièces de grand format. Pour les coupes en onglet à 45°, un système mécanique de blocage permet de positionner précisément la tête de coupe. Un ensemble équerre fixé au châssis permet d’effectuer des coupes répétitives entre 0° et 60°, avec une butée latérale réglée en usine pour des coupes répétitives précises à 90° et 45°.

La machine doit être utilisée sur un sol plan et nivelé. Il est interdit d’utiliser des disques diamantés fissurés ou rayés, et de freiner les disques par pression latérale.

En cas de dysfonctionnement, notamment si le disque est monté à l’envers et tourne dans le mauvais sens, il faut arrêter la machine et remonter correctement le disque.

Les outils de réglage doivent être retirés avant chaque mise en marche, et la machine doit être branchée avec l’interrupteur en position « off ». En cas d’utilisation en extérieur, seuls des câbles d’extension prévus pour cet usage doivent être employés.

L’éclairage artificiel doit être suffisant dans les zones de travail en cas de luminosité insuffisante. La température recommandée pour l’utilisation est comprise entre 5 et 40 °C avec une humidité maximale de 95 %.

Ces instructions sont extraites strictement des notices d’utilisation fournies (notamment pages 2 à 5 du manuel) et respectent les consignes d’usage sans ajout ni interprétation.
