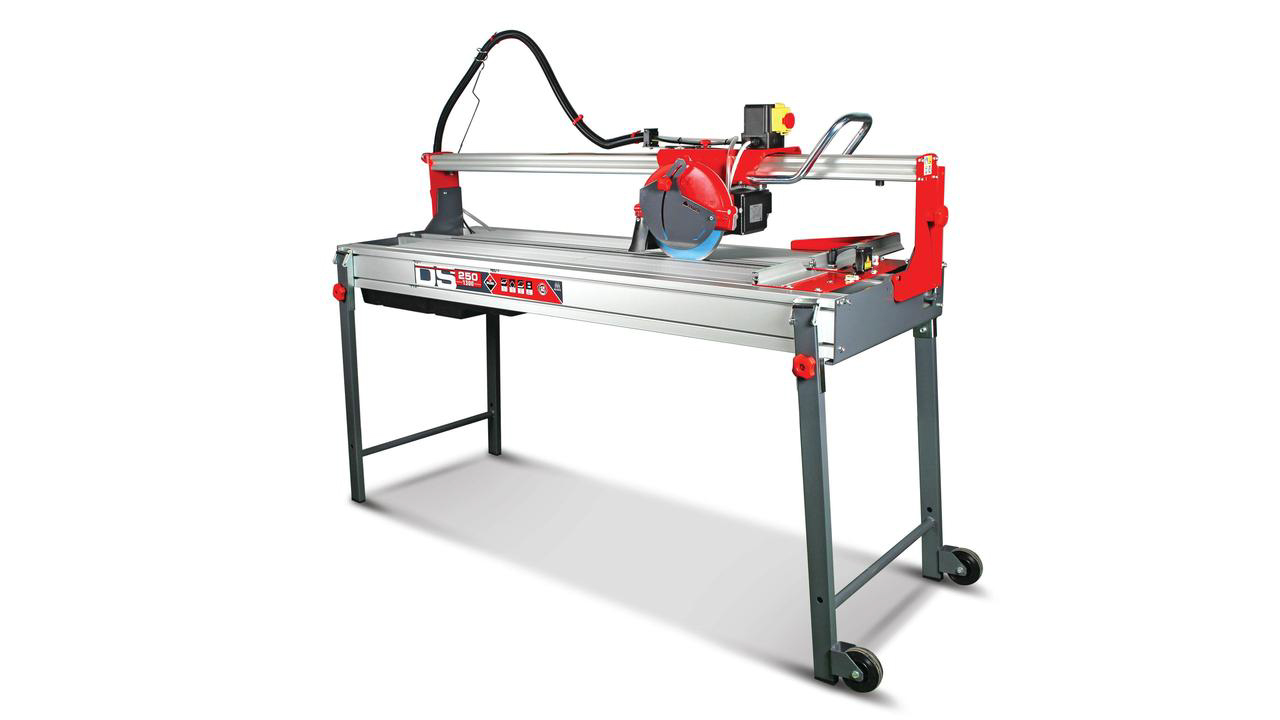

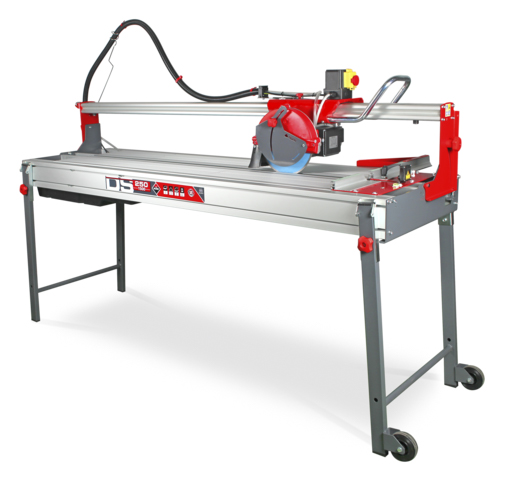

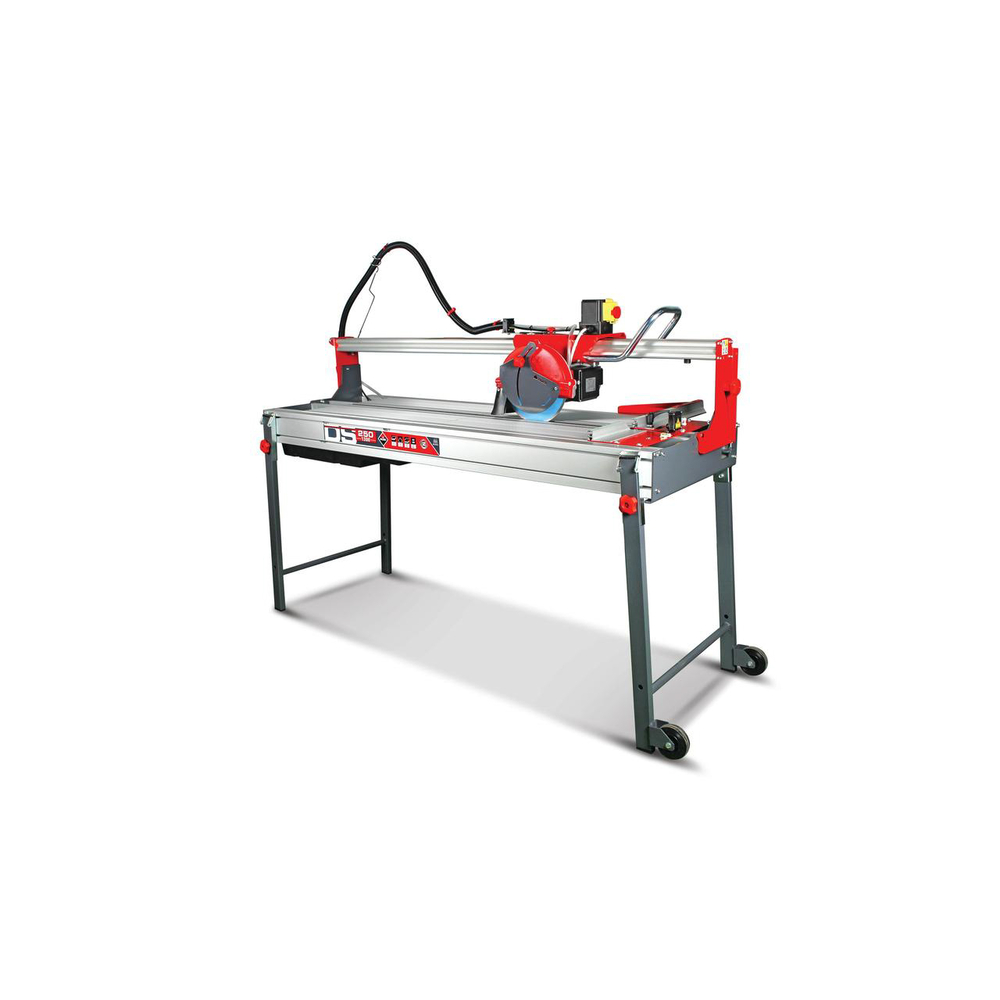

Machine de grande précision et fonctionnelle; idéale pour les coupe biseaux
Pour revêtement, grès émaillé, grès porcelaine, marbre, granit et autres matériaux
Structure modulaire mixte, en aluminium et acier pour une légèreté et une résistance maximale
Pieds rétractables avec fonction “carapace” et système de roues pour le transport
Avec roues et poignée intégrées
Transport facile
Système de protection pour l'utilisation de disques segmentés
Avec protecteur thermique et contre la surintensité; Refroidissement du disque par pompe à eau avec robinet de réglage de débit d'eau
Disque diamanté de Ø 250 mm
(Non inclus)
Livrée avec un double jeu de flasques, dont un spécial pour les coupes en biseaux
Ensemble moteur coulissant sur roulement et plongeant pour la réalisation de coupes en biseaux
Système de protection lors de l'utilisation de disques segmentés
Bac à eau extractible
Avec butée pour les coupes répétitives
Pieds rétractables avec fonction 'carapace' et système de transport à l'aide de roues
Traceur laser de 2mW
Niveau circulaire pour faciliter l'installation sur chantier
Livrée sans câble d'alimentation
Les capacités de coupes peuvent varier selon la position de la tête moteur, des flasques spéciales et le diamètre du disque
Ref
52925, 52935 et 52945 (3F): 4 CV/HP
Longueur de coupe - 132 cm Longueur de coupe diagonale - 93,5x93,5 cm Hauteur de coupe - 51 mm Longueur de coupe d'onglet - ∞ cm Epaisseur coupe à onglet - 25 mm Alimentation - 230V-50 Hz
RPM - 2800 Diamètre extérieur - 250 mm Alésage - 25,4 mm Longueur Largeur Hauteur - 200x86x127 cm
Alimentation : 230V -50 Hz
RPM: 2800
Longueur de coupe : 132cm
Longueur de coupe diagonale : 93.5*93.5 cm
Hauteur de coupe : 51 cm
Épaisseur de coupe à onglet : 11 mm
Alésage : 25.4 mm
diamètre extérieur : 250 mm
Longueur / Largeur / Hauteur : 200x86x127 cm
Poids : 96.5 kg
Votre produit RUBI est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV.
Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new).
Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat.
A réception de votre demande, cette dernière sera directement transmis au constructeur.
RUBI FRANCE
Avenue du Hoggar 15
Immeuble Vancouver
91940 - EVRY
LES ULIS
rubifrance@rubi.com
Avant la mise en marche, il faut retirer les poignées de blocage des pieds, puis avec l’aide d’une autre personne, soulever la machine pour libérer et sécuriser les ancrages du châssis. Il est recommandé de travailler sur une surface plane et nivelée pour garantir la stabilité et la sécurité. La tête de coupe mobile est fixée pour le transport et doit être débloquée avant utilisation.
Cette scie est conçue pour la coupe précise de matériaux de construction tels que revêtement, grès émaillé, grès porcelainé, marbre, granit, et autres matériaux similaires. Elle permet des coupes droites, en biseau ou à onglet, avec une longueur de coupe jusqu’à 132 cm et une hauteur de coupe de 51 mm. L’épaisseur de coupe à onglet est de 11 mm.
Le disque diamanté est refroidi par une pompe à eau intégrée dans un bac extractible qu’il faut remplir avant chaque utilisation. Le débit d’eau est réglable via un robinet pour optimiser le refroidissement, ce qui prolonge la durée de vie du disque et maintient ses performances. Un système de protection empêche tout contact direct avec le disque pendant la coupe.
La mise en marche s’effectue par pression sur le bouton vert et l’arrêt par le bouton rouge. Il faut attendre quelques secondes que le moteur et la pompe à eau se stabilisent avant de commencer la coupe. Le déplacement de la tête doit être continu, sans à-coups ni forcer sur le moteur, pour éviter la casse de la pièce et l’endommagement du disque. Le changement de position pour les coupes en biseau doit se faire moteur arrêté.
La machine est équipée d’un accessoire de fixation céramique pour les coupes parallèles répétitives. Une table additionnelle peut être installée pour augmenter la surface d’appui lors de la coupe de pièces de grand format. Pour les coupes à 45° (onglets), un système mécanique de blocage permet de positionner la tête avec précision, et une butée latérale réglée en usine assure des coupes répétitives exactes à 90° et 45°.
