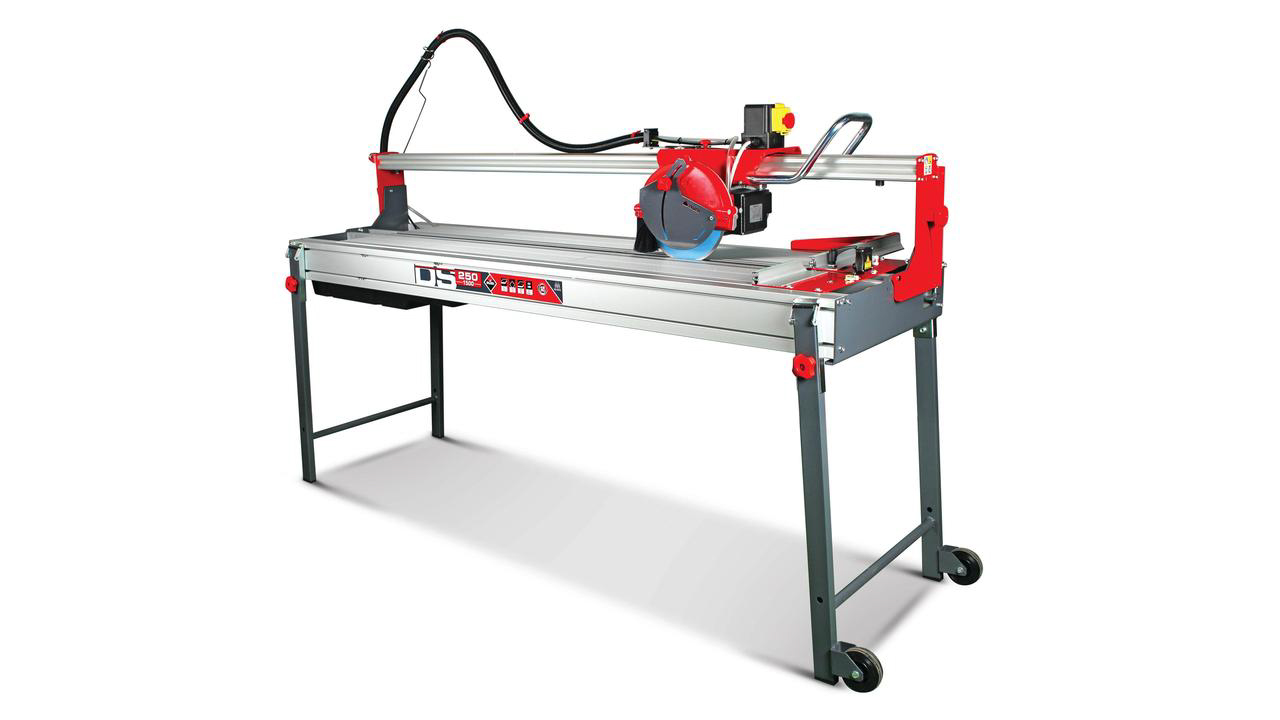

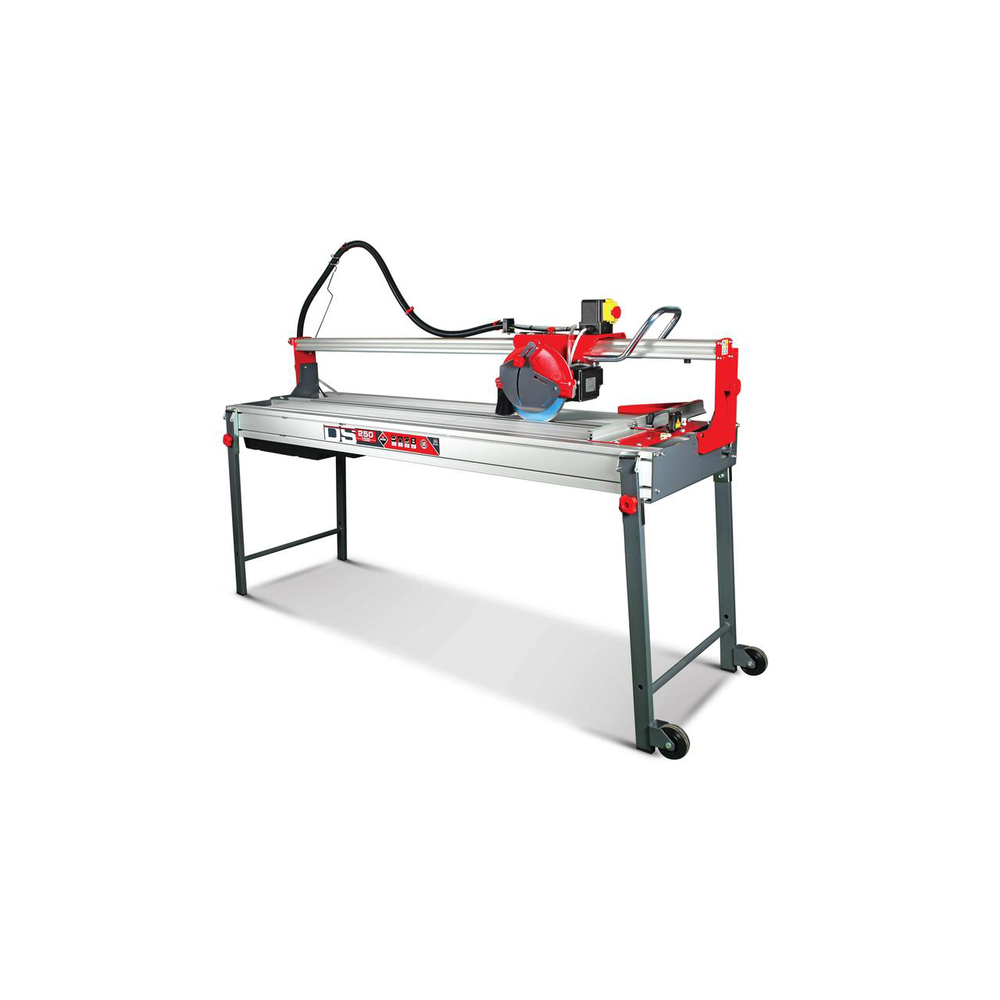

Scie de carrelage électrique Diamant DS-250 N 1500 LASER&LEVEL 230V-50HZ RUBI -52940

Machine de grande précision et fonctionnelle; idéale pour les coupe biseaux
Pour revêtement, grès émaillé, grès porcelainé, marbre, granit et autres matériaux
Structure modulaire mixte, en aluminium et acier pour une légèreté et une résistance maximale
Pieds retractables avec fonction “carapace” et système de roues pour le transport
Avec roues et poignée intégrées
Transport facile
Système de protection pour l'utilisation de disques segmentés
Avec protecteur thermique et contre la surintensité; Refroidissement du disque par pompe à eau avec robinet de réglage de débit d'eau
Disque diamanté de Ø 250 mm
(Non inclus)
Livrée avec un double jeu de flasques, dont un spécial pour les coupes en biseaux
Ensemble moteur coulissant sur roulement et plongeant pour la réalisation de coupes en biseaux
Système de protection lors de l'utilisation de disques segmentés
Bac à eau extractible
Avec butée pour les coupes répétitives
Pieds rétractables avec fonction 'carapace' et système de transport à l'aide de roues
Traceur laser de 2mW
Niveau circulaire pour faciliter l'installation sur chantier
Livrée sans câble d'alimentation
Les capacités de coupes peuvent varier selon la position de la tête moteur, des flasques spéciales et le diamètre du disque
Ref
52925, 52935 et 52945 (3F): 4 CV/HP
Longueur de coupe - 152 cm Longueur de coupe diagonale - 107,5x107,5 cm Hauteur de coupe - 51 mm Longueur de coupe d'onglet - ∞ cm Epaisseur coupe à onglet - 25 mm Alimentation - 230V-50 Hz
RPM - 2800 Diamètre extérieur - 250 mm Alésage - 25,4 mm Longueur Largeur Hauteur - 220x86x127 cm

Alimentation : 230V -50 Hz
RPM: 2800
Longueur de coupe : 152cm
Longueur de coupe diagonale : 107.5*107.5 cm
Hauteur de coupe : 51 cm
Épaisseur de coupe à onglet : 11 mm
Alésage : 25.4 mm
diamètre extérieur : 250 mm
Longueur / Largeur / Hauteur : 220x86x127 cm
Poids : 100 kg

La scie de carrelage électrique DS-250 N s’utilise en suivant plusieurs étapes précises côté utilisateur. Avant toute mise en marche, il faut vérifier que la machine ne présente pas de pièces usées, détériorées ou cassées, et s’assurer que les butées sont perpendiculaires au disque, réglées d’origine. La tension et la fréquence du secteur doivent correspondre à celles indiquées sur la plaque signalétique. La machine doit être installée sur une surface plane, nivelée et stable afin d’assurer des conditions de travail sûres.

Pour préparer la machine, il faut retirer les poignées de blocage des pieds de soutien, soulever la machine avec l’aide d’une personne pour libérer les ancrages, puis les positionner en sécurité. La tête mobile est initialement fixée au guide pour éviter tout déplacement durant le transport, il convient de desserrer la poignée étoilée pour la libérer.

Le disque diamanté s’installe en retirant le couvercle de protection, puis en montant le disque sur l’axe moteur en respectant le sens de rotation indiqué, et en serrant fermement l’écrou de fixation. Le bac à eau doit être rempli jusqu’à ce que la pompe soit totalement immergée ; travailler avec de l’eau propre prolonge la durée de vie du disque et améliore son rendement. Le débit d’eau de refroidissement du disque se règle via un robinet.

La coupe s’effectue en plaçant la pièce sur la table d’appui fixe, puis en déplaçant le groupe moteur coulissant, qui glisse sur des roues à roulements à billes graissés et obturés. Les butées permettent de limiter la course du groupe moteur selon la taille des pièces à couper. Le passage de la coupe droite à la coupe en onglet, ainsi que le réglage des butées pour les coupes répétitives, doivent être réalisés moteur arrêté.

La mise en marche se fait par le bouton vert (I) et l’arrêt par le bouton rouge (0). La machine dispose d’un système de sécurité contre la surchauffe du moteur. En cas d’arrêt moteur sans cause apparente, il faut attendre quelques minutes avant de redémarrer, en modérant la vitesse d’avance.

Pour obtenir une coupe correcte, l’avance de la pièce doit être continue, sans à-coups et sans forcer le moteur, afin d’éviter de casser la pièce ou d’endommager le disque. La machine permet également de réaliser des coupes parallèles précises grâce à un accessoire de fixation pour coupes répétitives.

Une table supplémentaire peut être installée des deux côtés de la machine pour supporter les pièces de grand format. Pour les coupes à 45º, un système de blocage mécanique permet de positionner précisément la tête. Un ensemble équerre fixé au châssis, réglable entre 0º et 60º, permet de soutenir les pièces et d’effectuer des coupes répétitives. Une butée latérale, réglée en usine, permet des coupes répétitives à 90º et 45º avec exactitude.

La machine doit être utilisée dans un environnement propre, bien éclairé, et dans une plage de température recommandée entre 5 et 40ºC avec une humidité maximale de 95 %. En cas de fonctionnement non conforme, notamment si le disque est monté à l’envers, il faut arrêter la machine et corriger le montage.

Le nettoyage doit être réalisé avec de l’eau propre après utilisation, en faisant circuler de l’eau propre dans le système de refroidissement. Avant nettoyage, le bac à eau inférieur doit être retiré pour récupérer l’eau usée. Il est conseillé de vérifier régulièrement le jeu de la tête de disque et de le régler si nécessaire.

Enfin, en cas d’usage prolongé ou inapproprié, l’équerre de découpe peut perdre sa perpendicularité et doit être réglée à nouveau à 90º à l’aide d’un outil de mesure.

Ces instructions couvrent le fonctionnement général, le principe d’utilisation, les contextes d’usage, les conditions d’utilisation, ainsi que les actions à effectuer en cas de fonctionnement non conforme, et les résultats attendus en termes de qualité de coupe.

(Ces informations sont issues du manuel utilisateur multilingue complet aux pages 2 à 15, ainsi que des illustrations des pages 16 à 19.)
