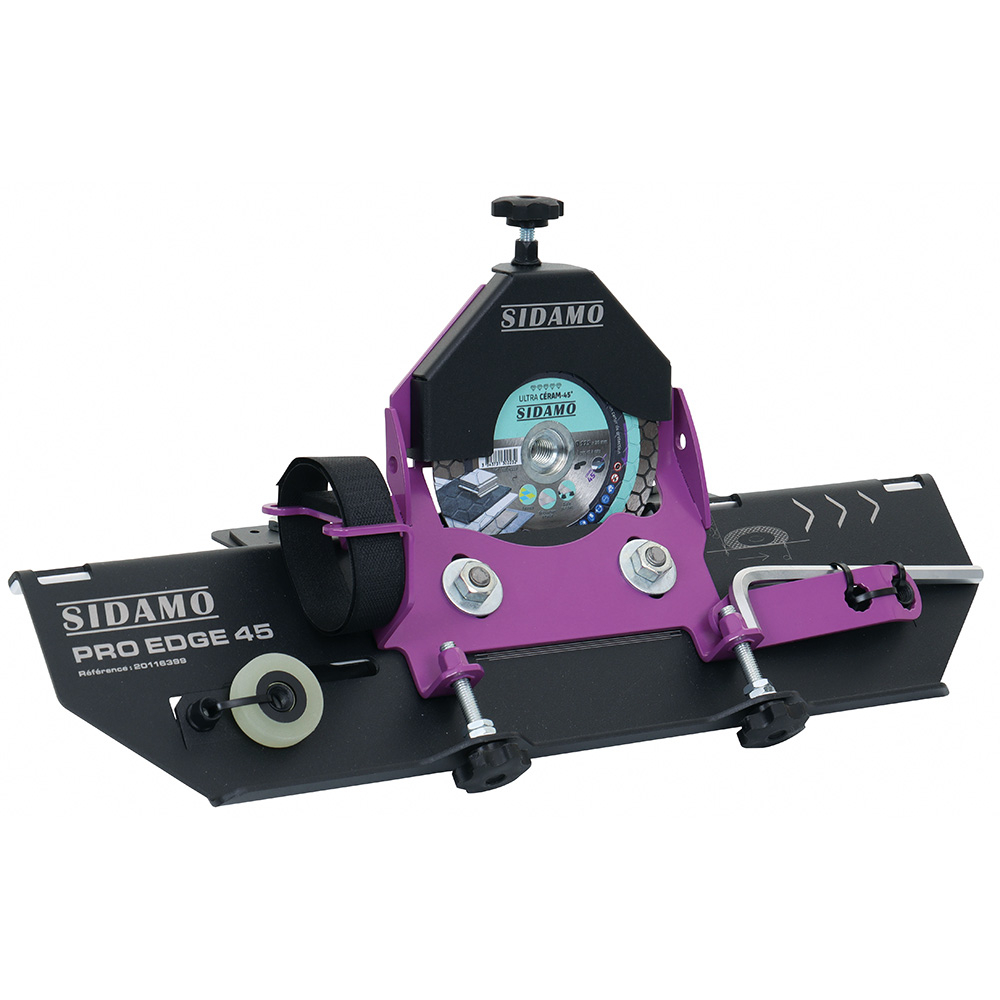

Scie de carrelage PRO EDGE 45 pour coupe à 45° à sec ou à eau SIDAMO - 20116399
Référence : S06620116399
Découvrez Scie de carrelage PRO EDGE 45 pour coupe à 45° à sec ou à eau SIDAMO - 20116399 disponible à l'achat
- Permet des coupes précises à 45° pour angles en résine époxy
- Compatible avec meuleuse d’angle 115-125 mm de tout fabricant
- Capot d’aspiration intégré pour un environnement de travail propre
- Réglages multiples pour adapter la coupe à l’épaisseur du carreau
- Livrée avec disque diamant ULTRA CERAM 45° et accessoires complets
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Pour éviter d’utiliser des baguettes d’angle, permet la réalisation des coupes à 45° pour la réalisation d’angles avec des joints en résine époxy.
Avec le gabarit de coupe PRO EDGE, la réalisation d'une coupe à 45° devient facile, rapide et de haute précision.

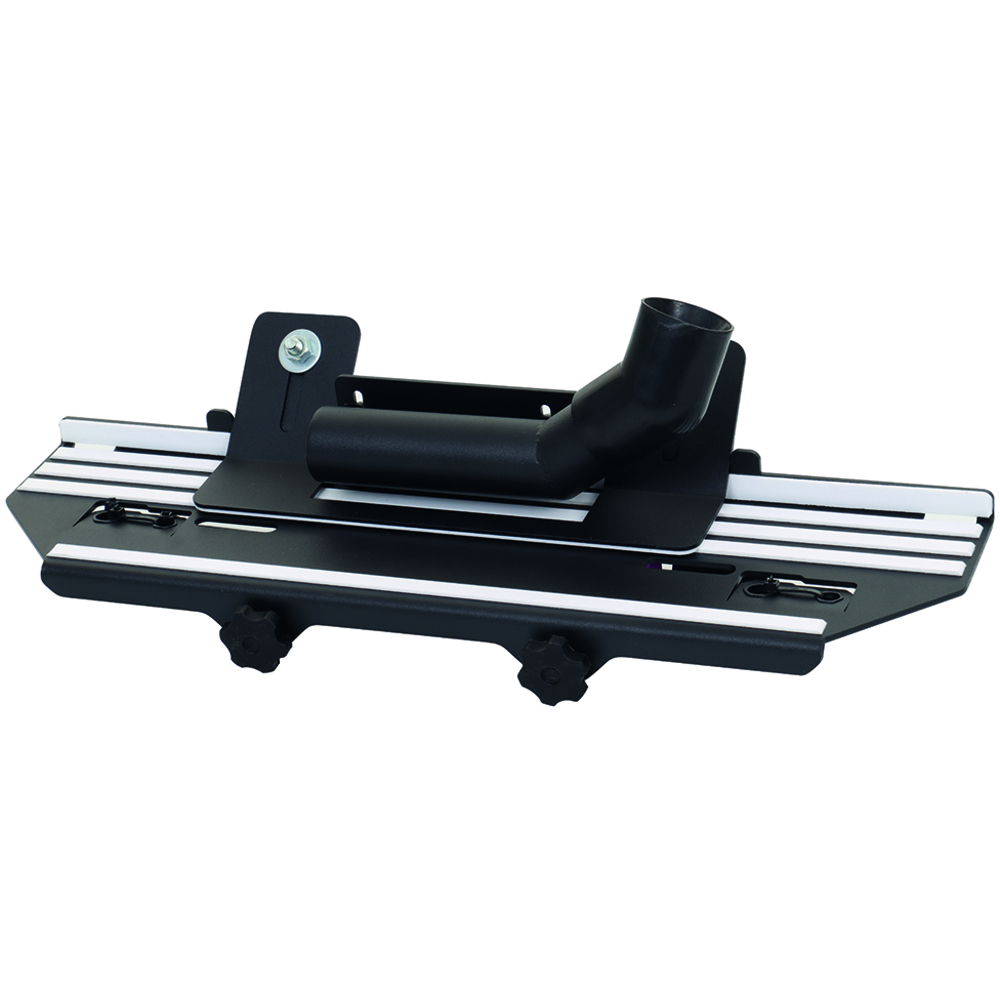

L'outil dispose d'une grande surface de glissement qui permet un contrôle maximal de la coupe pendant l'opération.
L'unité de verrouillage unique par la broche M14 vous permet d'utiliser une meuleuse d'angle de 115-125 mm de n'importe quel fabricant.
Un disque diamant spécifique ULTRA CERAM 45° en alésage 30 doit être utilisé.
Le chariot à onglets est réglable en continu pour une finition précise des coupes en onglet.
3 fonctions de réglage :
- Réglage de l’épaisseur de l’arête et du parallélisme du disque par rapport au carreau
- Réglage du guide inférieur en fonction de l’épaisseur du carreau.
- Réglage du carter d’aspiration en fonction de l’épaisseur du carreau.
L'épaisseur maximale du matériau à traiter est de 20 mm.
Coupe réelle à 47° pour faciliter la pénétration de la colle dans le biseau.
Pour améliorer encore la qualité de coupe, possibilité de rajouter la bague anti-vibration entre la meuleuse et le disque.
Capot d'aspiration intégrée.
À l’aide d’un aspirateur, permet de capter efficacement la poussière grâce à son carter et à sa buse d’aspiration pendant la découpe et de garder votre environnement de travail propre.
Cela augmente non seulement votre confort, mais aussi votre sécurité.
Des emplacements ont été prévus pour l'installation des tuyaux d'alimentation en eau.
En position inversé, le système peut être fixé à un poste de travail fixe (ex : établi ou table de carreleur) pour le façonnage de carreaux de petite taille.
Livrée avec : Livré avec :
- Disque diamant ULTRA CERAM 45° en alésage 30
- Clé multifonctionnelle
- Clé Allen de 8mm
- Embout caoutchouc angle à 45°
- Bague anti-vibration
- Collier de serrage et sangle auto-agrippant (fixation de la meuleuse d'angle au choix avec un seul élément)
Elle est compatible avec une meuleuse d’angle de 115 à 125 mm de diamètre, de n’importe quel fabricant, grâce à une unité de verrouillage unique par broche M14. Le disque diamant spécifique ULTRA CERAM 45° en alésage 30 est obligatoire pour son utilisation. Le chariot à onglets est réglable en continu, permettant une finition précise des coupes en onglet.
Trois fonctions de réglage sont disponibles pour optimiser la coupe :
- Réglage de l’épaisseur de l’arête et du parallélisme du disque par rapport au carreau,
- Réglage du guide inférieur en fonction de l’épaisseur du carreau,
- Réglage du carter d’aspiration en fonction de l’épaisseur du carreau.
L’épaisseur maximale des matériaux à couper est de 20 mm. La coupe réelle s’effectue à 47°, ce qui facilite la pénétration de la colle dans le biseau. La qualité de coupe peut être améliorée grâce à la bague anti-vibration à insérer entre la meuleuse et le disque.
La scie est équipée d’un capot d’aspiration intégré qui, couplé à un aspirateur, capte efficacement la poussière pendant la découpe, assurant ainsi un environnement de travail propre, plus confortable et sécurisé. Des emplacements sont prévus pour l’installation de tuyaux d’alimentation en eau, permettant une utilisation à eau.
En position inversée, le système peut être fixé sur un poste de travail fixe (établi ou table de carreleur) pour le façonnage de carreaux de petite taille.
Le produit est livré avec un disque diamant ULTRA CERAM 45° en alésage 30, une clé multifonctionnelle, une clé Allen de 8 mm, un embout caoutchouc angle à 45°, une bague anti-vibration, ainsi qu’un collier de serrage et une sangle auto-agrippante pour la fixation de la meuleuse d’angle au choix avec un seul élément.
Caractéristiques techniques :
- Hauteur : 20 cm
- Largeur : 24 cm
- Longueur : 50 cm
- Poids net : 4,49 kg
- Diamètre disque : 125 mm
- Alésage disque : 30 mm
- Capacité de coupe à 45° (hauteur) : 20 mm
- Épaisseur maximale des carreaux : 20 mm
Cette scie est conçue pour un usage intensif et garantit une grande précision ainsi qu’un confort optimal lors des opérations de découpe.
Hauteur (cm)
20.00
Largeur (cm)
24.00
Longueur (cm)
50.00
Poids net (Kg)
4.49
Diamètre disque (mm)
125
Alésage disque (mm)
30
Capacités de coupes (mm) 45° G Hauteur
20
Epaisseur carreaux (mm)

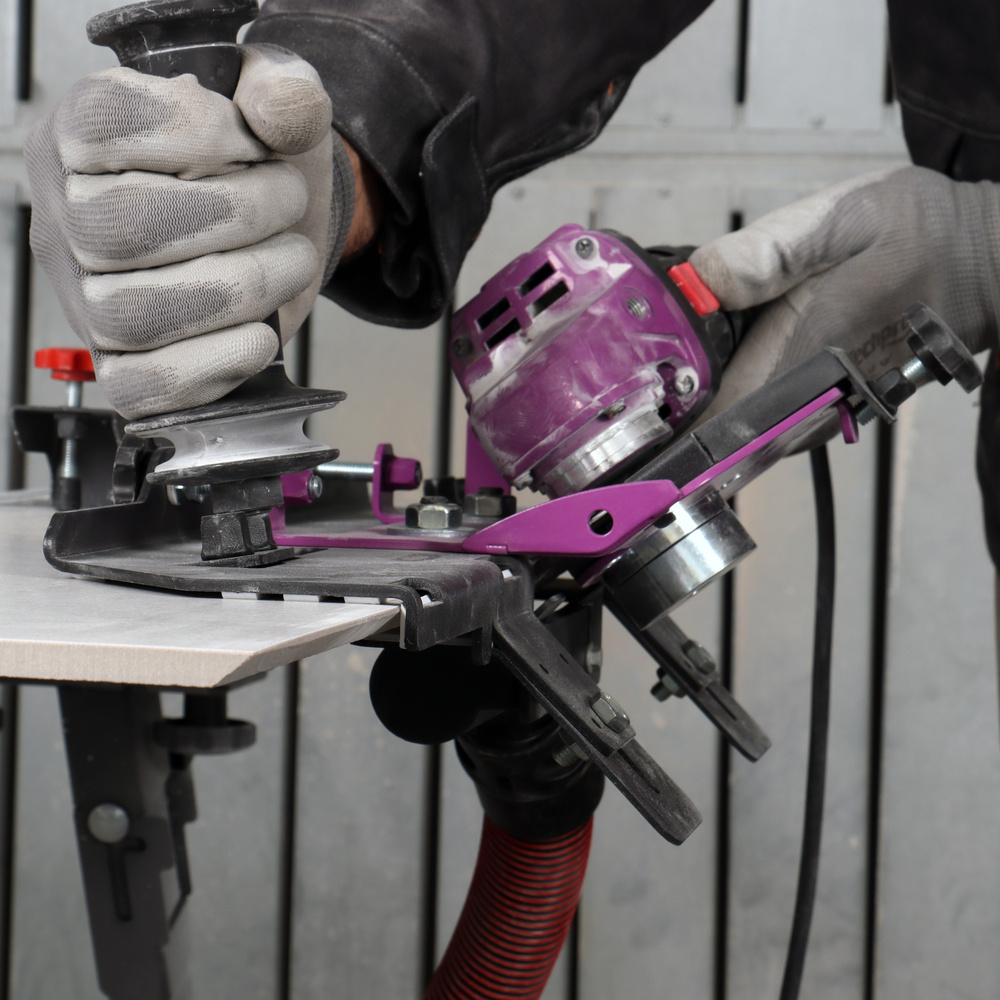

L’utilisation peut être portative ou stationnaire. En mode portatif, la meuleuse est fixée par une sangle auto-agrippante sur le support mousse du gabarit. Le gabarit est posé sur le bord du carreau, sans que le disque ne touche le matériau au départ. La meuleuse et l’aspirateur sont mis en marche, puis on avance le gabarit sur le carreau en maintenant un contact ferme et contrôlé, jusqu’à la fin de la coupe. Le disque doit dépasser le bord du carreau pour une finition nette. En cas de défauts de biseau (non parallélisme ou cassure), il est possible de régler la position du disque via deux molettes, ou d’installer une bague anti-vibration entre la meuleuse et le disque.

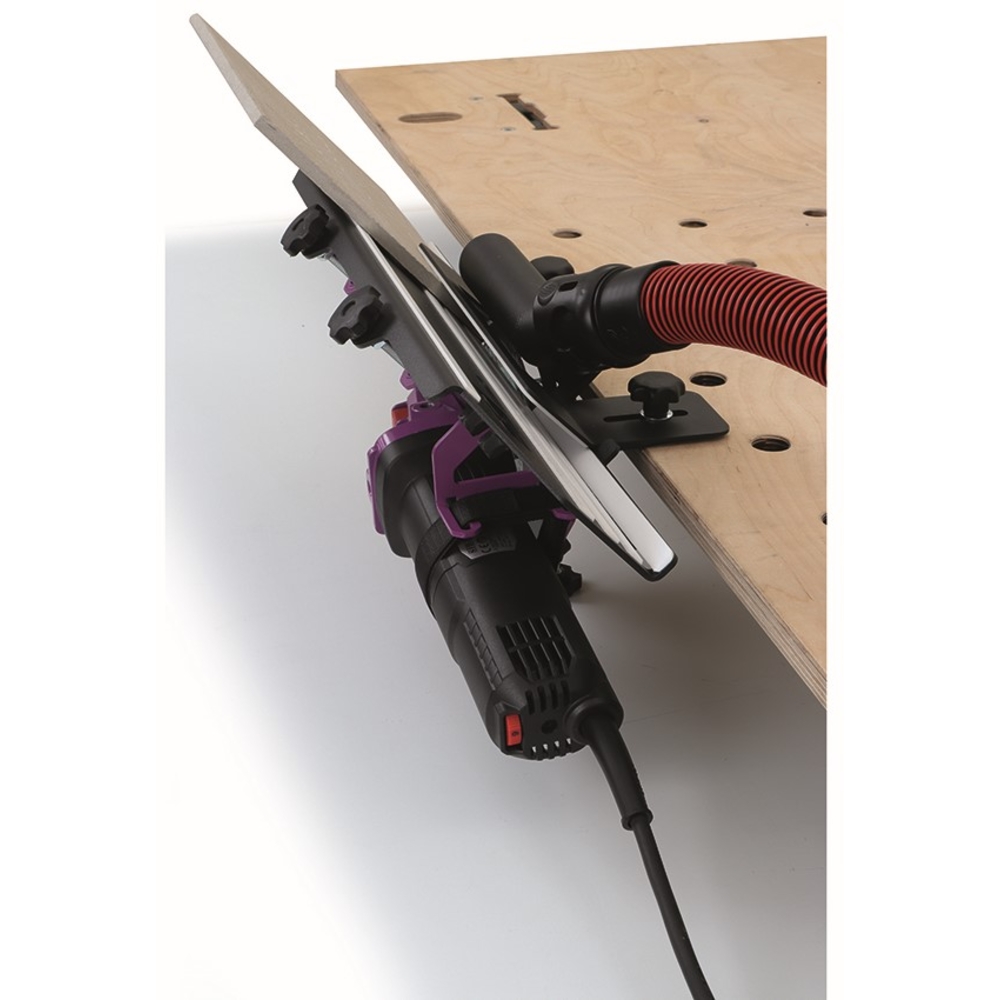

En mode stationnaire, le gabarit est retourné et fixé mécaniquement sur un poste de travail (établi ou table de carreleur) à l’aide de boulons. Le guide inférieur est réglé en fonction de l’épaisseur du carreau. Le carreau est alors glissé vers le disque diamant en rotation, l’aspirateur étant raccordé pour capter la poussière. Le disque doit aussi dépasser le bord du carreau à la fin de la coupe.
Trois réglages sont disponibles pour optimiser la coupe : l’épaisseur de l’arête et le parallélisme du disque par rapport au carreau, le guide inférieur selon l’épaisseur du carreau, et le carter d’aspiration pour éviter le frottement du disque. L’épaisseur maximale du matériau à couper est de 20 mm, avec une coupe réelle à 47°.
Le capot d’aspiration intégré, relié à un aspirateur, permet de capter efficacement la poussière lors de la découpe, contribuant à un environnement de travail propre. Des emplacements sont prévus pour l’installation d’un système d’alimentation en eau, autorisant une utilisation à sec ou à eau.
En cas de dysfonctionnement ou de réglage non conforme, il est conseillé de vérifier la fixation correcte de la meuleuse, l’état du disque diamant, et d’ajuster les molettes de réglage. Le nettoyage et l’entretien doivent être réalisés avec un chiffon doux et sec, sans utiliser de solvants ni immerger le matériel.
L’usage est réservé à un seul opérateur portant les équipements de protection individuelle adaptés, notamment lunettes, gants, chaussures et protection auditive. Le matériel est destiné à l’intérieur, dans un environnement sec et bien éclairé.
Ainsi, la PRO EDGE 45 s’utilise pour réaliser des coupes en angle à 45° à sec ou à eau, en assurant un contrôle maximal de la coupe grâce à sa grande surface de glissement et ses réglages précis, pour des finitions adaptées aux angles avec joints en résine époxy.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Comment ce produit permet-il de réaliser des coupes à 45° précises sur du carrelage ?
Le gabarit PRO EDGE 45 facilite la réalisation de coupes à 45° pour angles avec joints en résine époxy, sans baguettes d’angle. Sa grande surface de glissement assure un contrôle maximal pendant la coupe, tandis que le chariot à onglets est réglable en continu pour une finition précise. Trois réglages permettent d’adapter l’épaisseur de l’arête, le parallélisme du disque par rapport au carreau, et le guide inférieur selon l’épaisseur du carreau (Notice pages 1, 7 et 10).
Quels réglages sont disponibles pour optimiser la qualité de coupe ?
Trois fonctions de réglage sont proposées : le réglage de l’épaisseur de l’arête et du parallélisme du disque diamant par rapport au carreau, le réglage du guide inférieur en fonction de l’épaisseur du carreau, et le réglage du carter d’aspiration pour éviter le frottement du disque. Une bague anti-vibration peut être ajoutée entre la meuleuse et le disque pour améliorer la qualité de coupe (Notice pages 1, 7 et 10).
Comment ce produit contribue-t-il à la sécurité et au confort sur le chantier ?
Le PRO EDGE 45 intègre un capot d’aspiration relié à un aspirateur, permettant de capter efficacement la poussière pendant la découpe. Cela maintient un environnement de travail propre, améliore le confort de l’utilisateur et limite les risques liés à la poussière. Le produit est conçu pour être utilisé avec des équipements de protection individuelle adaptés (Notice pages 1, 5 et 6).
Quels types d’utilisation sont possibles avec ce gabarit de coupe ?
Le gabarit peut être utilisé en mode portatif, fixé sur une meuleuse d’angle tenue à la main, ou en mode stationnaire, fixé sur un établi ou une table de carreleur pour le façonnage de carreaux de petite taille. Le réglage du guide inférieur et la fixation mécanique assurent la stabilité en utilisation stationnaire (Notice pages 1, 9, 10 et 11).
Quelles sont les limites techniques à prendre en compte pour ce produit ?
L’épaisseur maximale des matériaux à couper est de 20 mm, avec une capacité de coupe à 45° de 20 mm de hauteur. Le disque diamant spécifique ULTRA CERAM 45° en alésage 30 doit obligatoirement être utilisé. Le disque doit avoir un diamètre de 125 mm et être monté dans le sens de rotation indiqué (Notice pages 1, 7 et 10).
Comment vérifier la conformité et la sécurité avant utilisation ?
Avant chaque utilisation, il faut s’assurer que le gabarit est correctement monté, stable, propre et que les protections sont en place et en bon état. Le disque diamant doit être intact, bien fixé et adapté à l’application. Le matériel doit fonctionner parfaitement à vide (Notice page 9).
Comment le produit s’adapte-t-il aux différents types de carreaux ?
Le guide inférieur et le carter d’aspiration sont réglables en fonction de l’épaisseur du carreau. Le réglage précis de l’épaisseur de l’arête et du parallélisme du disque permet d’adapter la coupe aux caractéristiques du matériau. En cas de défaut de biseau, les molettes de réglage permettent un ajustement fin (Notice pages 1, 7 et 10).
Quels accessoires sont fournis avec le produit pour faciliter son utilisation ?
Le produit est livré avec un disque diamant ULTRA CERAM 45° en alésage 30, une clé multifonctionnelle, une clé Allen de 8 mm, un embout caoutchouc angle à 45°, une bague anti-vibration, ainsi qu’un collier de serrage et une sangle auto-agrippante pour la fixation de la meuleuse d’angle (Notice pages 1 et 7).
Quelles sont les précautions spécifiques de sécurité à respecter ?
Le matériel est réservé à un seul opérateur équipé de protections individuelles (lunettes, gants, chaussures, protection auditive et respiratoire si nécessaire). Il est interdit d’utiliser le gabarit sans que la meuleuse soit correctement fixée, ou avec un disque endommagé. Il faut éviter toute modification du matériel et respecter les consignes de sécurité indiquées (Notice pages 5 et 6).
