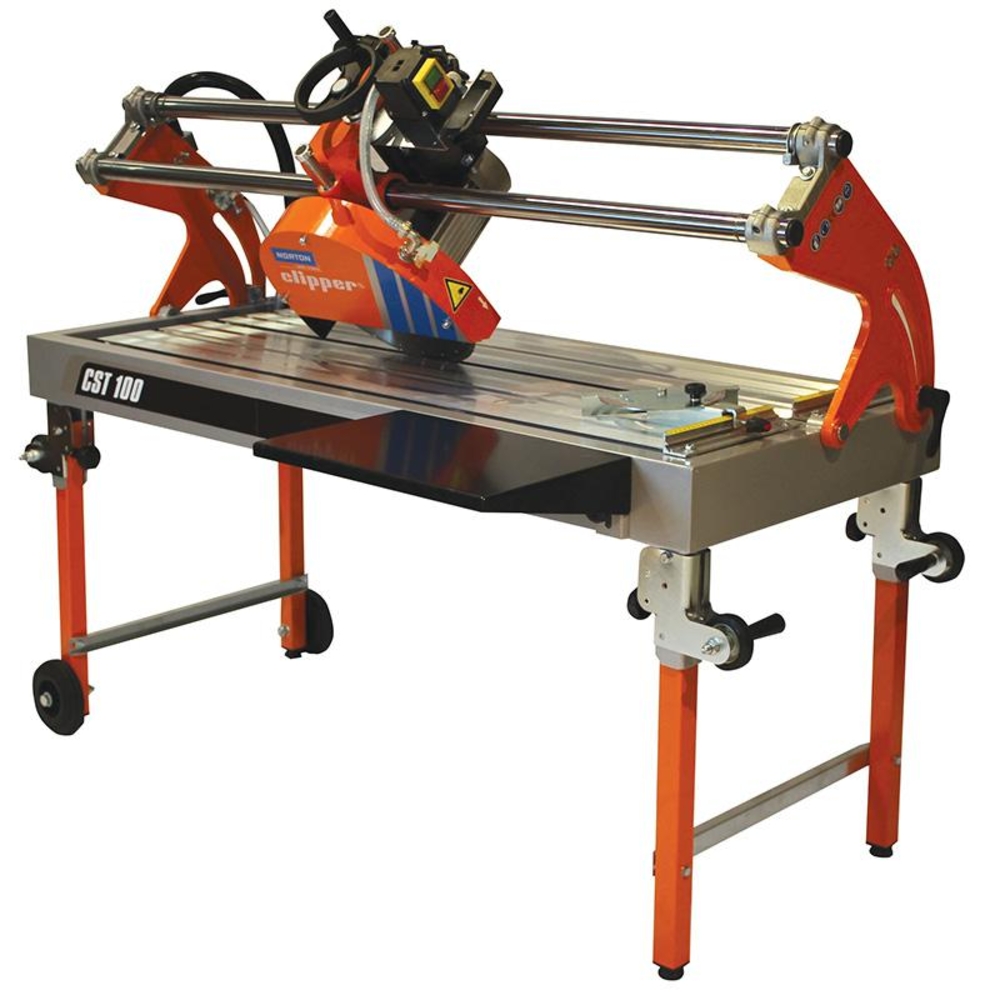

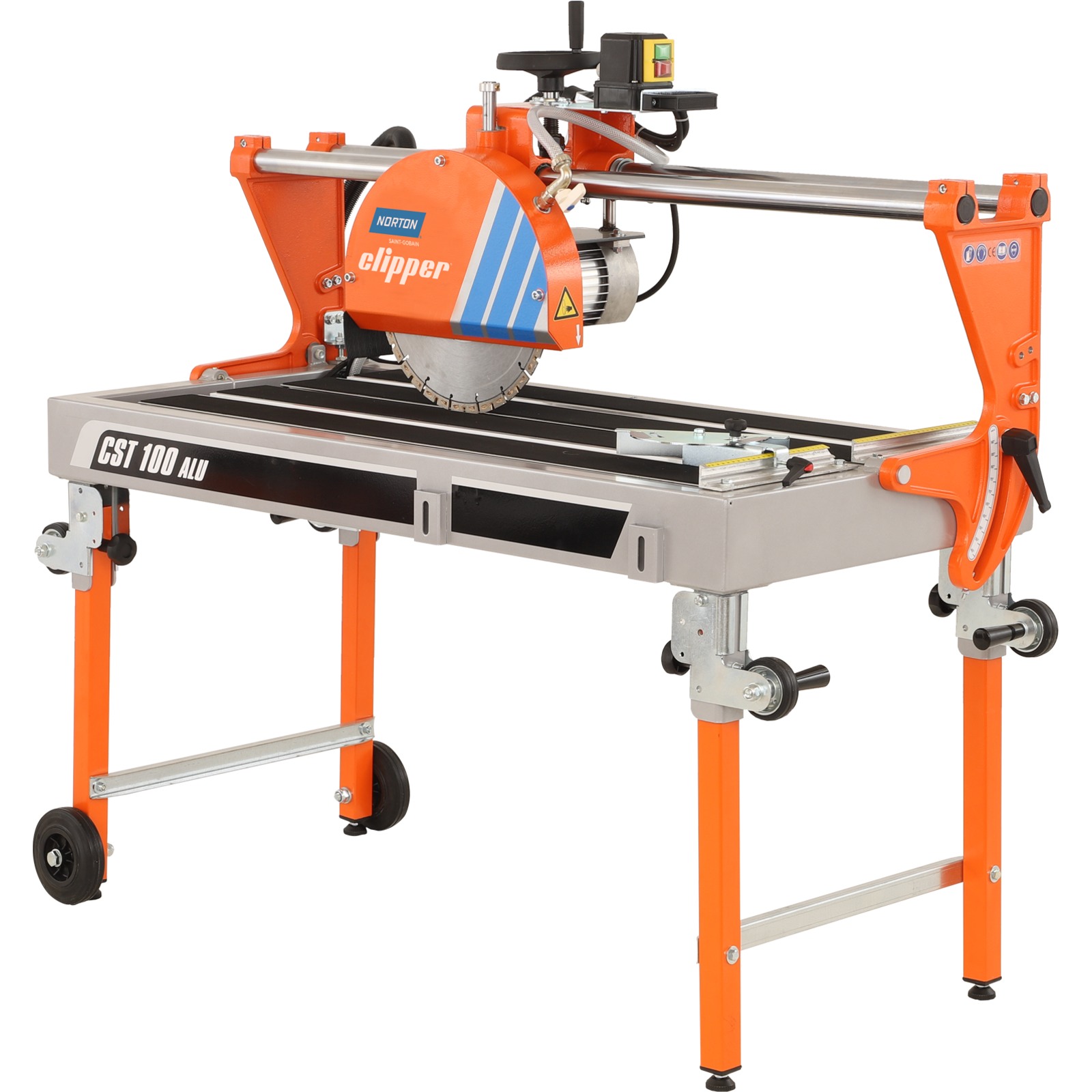

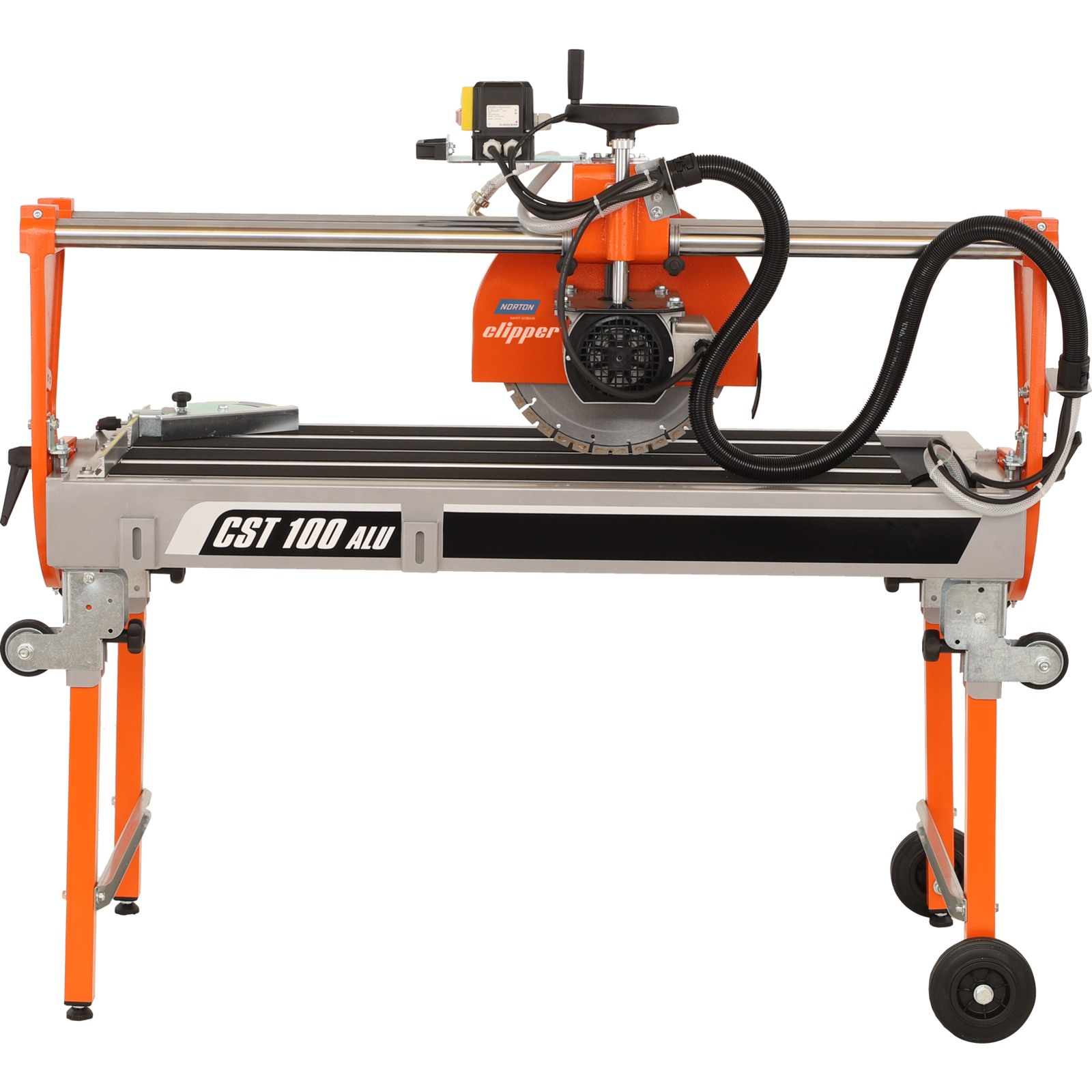

Scie de maçon aluminium NORTON CLIPPER Diam. 350 mm 230 V 2200 W CST 100 ALU - 70184601937
Référence : NOR_70184601937
Découvrez Scie de maçon aluminium NORTON CLIPPER Diam. 350 mm 230 V 2200 W CST 100 ALU - 70184601937 disponible à l'achat
- Conception robuste avec guidage renforcé par barres chromées
- Coupes précises jusqu'à un angle de 45°
- Table antidrapante pour un bon maintien du matériau
- Facilement transportable grâce à ses pieds pliants et roues
- Disque diamant inclus pour une efficacité optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents
Découvrez le produit en vue 360° ! > >
Cliquez-ici
CARACTéRISTIQUES
Conception robuste avec guidage renforcé par barres chromées
Rail inclinable
Parties en aluminium
Pieds pliants et roues de transport
Table recouverte d'un tapis en caoutchouc
Livrée avec extension latérale, sans pieds (450x300 mm)
AVANTAGES
Fiabilité machine avec grande précision de coupe
Permet des coupes jusqu'à 45°
Machine légère
Facile à déplacer et à transporter
Table antidérapante pour un bon maintien du matériau
Profondeur de la table de 660 à 960mm
DISQUE DIAMANT INCLUS
Ø350 mm pro Universal Silencio
Description et usages :
- Conception robuste avec guidage renforcé par barres chromées.
- Rail inclinable permettant des coupes jusqu’à 45°.
- Parties en aluminium pour une meilleure légèreté.
- Pieds pliants et roues de transport facilitant le déplacement et le stockage.
- Table antidérapante recouverte d’un tapis en caoutchouc assurant un bon maintien du matériau.
- Livrée avec une extension latérale sans pieds de 450 x 300 mm.
- Adaptée pour la découpe de béton, pierre naturelle, céramique, granit et marbre.
Caractéristiques techniques :
- Tension / Puissance : 230 V monophasé / 2,2 kW (3 HP).
- Fusible / Générateur : 16 A / 6 kVA.
- Diamètre du disque : Ø 350 mm avec alésage de 25,4 mm.
- Vitesse maximale de l’outil : 2800 min⁻¹.
- Profondeur de coupe maximale : 110 mm.
- Longueur de coupe maximale : 1000 mm.
- Hauteur maximale du matériau : 130 mm.
- Dimensions de la table : 1120 mm (longueur) x 660 mm (largeur).
- Dimensions totales (L x l x H) : 1530 x 660 x 1350 mm.
- Dimensions avec pieds repliés : 1530 x 660 x 880 mm.
- Poids : 85 kg.
- Niveau de vibrations mains-bras : inférieur à 2,5 m/s².
- Niveau sonore : puissance sonore 85 dB(A), pression sonore 73,5 dB(A).
Avantages produit :
- Grande fiabilité avec une précision de coupe élevée.
- Permet des coupes en passes et en biseau jusqu’à 45°.
- Machine légère et facilement transportable grâce aux pieds pliants et aux roulettes.
- Table antidérapante assurant un maintien optimal des matériaux.
- Profondeur de la table ajustable entre 660 et 960 mm.
Accessoires compatibles :
- Extensions de table avec ou sans pieds.
- Guides courts et longs pour coupes à 0°-45°.
- Guide laser pour une meilleure précision.
- Stops latéraux pour un positionnement précis.
Normes et recommandations :
- Utilisation recommandée avec disques diamant de 350 x 25,4 mm.
- Pour machines 400 V, utiliser des disques avec alésage adapté de 30 mm.
- Vibrations et niveaux sonores conformes aux normes en vigueur pour la sécurité de l’utilisateur.
Conditionnement et stockage :
- Livrée avec extension latérale sans pieds.
- Pieds pliants et roues facilitant le transport et le rangement.
Cette scie est particulièrement adaptée aux professionnels recherchant une machine robuste, précise et mobile pour la découpe de matériaux denses et lourds, avec un bon compromis entre puissance et maniabilité.
Tension / Puissance W 230V 1~ / 2,2kW Fusible/Générateur 16A / 6 kVA Diamètre x alésage (mm) Ø 350 x 25,4 Vitesse de l’outil maxi. 2800 min-1 Profondeur de coupe maxi. (mm) 110 Longueur de coupe maxi. (mm) 1000 Hauteur maxi. du matériau (mm) 130 Dimensions de la table 1120 mm Vibrations mains-bras < 2,5 m/s² Puissance / Pression sonore 85 dB (A) / 73,5 dB (A) Dimensions (LxLxH) (mm) 1530 x 660 x 1350 Dimensions (LxLxH) (pieds repliés)(mm) 1530 x 660 x 880 Poids 85kg
La machine doit être installée sur un sol plat et stable, dans un espace dégagé d’environ 2 mètres autour, avec un bon éclairage et des raccordements électriques conformes. L’utilisateur doit se tenir devant la machine, avec une main sur la poignée de la tête de coupe et l’autre prête à actionner le bouton d’arrêt d’urgence si nécessaire.
L’alimentation en eau est indispensable pour la coupe à eau : le disque doit être arrosé sur les deux faces pour éviter la surchauffe. L’eau est contenue dans un bac dont le niveau doit être maintenu au-dessus de l’aspiration de la pompe, qui alimente le système d’arrosage. La quantité d’eau peut être réglée via un robinet sur le carter de disque.
La machine est livrée avec des pieds pliants et des roues de transport pour faciliter son déplacement. Avant chaque transport, la tête de coupe doit être bloquée à l’aide des butées prévues afin d’éviter tout mouvement intempestif. Le disque doit être démonté et le bac à eau vidé.
En cas de fonctionnement non conforme, comme un arrêt moteur inopiné, il est conseillé d’éteindre la machine et de la débrancher. Les causes possibles comprennent un fusible grillé, un câble d’alimentation inadéquat ou défectueux, ou un disque inadapté ou émoussé. Le moteur peut également s’arrêter temporairement en cas de déclenchement de la protection thermique, auquel cas il faut attendre son refroidissement avant de redémarrer.
Les dimensions des pièces à couper sont limitées par la taille de la table (1120 x 660 mm) et la profondeur maximale de coupe est de 110 mm. La machine peut couper des matériaux jusqu’à 130 mm de hauteur, et des matériaux plus épais peuvent être découpés en retournant la pièce pour compléter la coupe. Le poids maximal des pièces est de 66 kg.
Pour garantir un bon maintien du matériau, la table est antidérapante, recouverte d’un tapis en caoutchouc. L’extension latérale sans pieds (450 x 300 mm) est livrée avec la machine pour augmenter la surface de travail.
Un entretien régulier est nécessaire pour maintenir la qualité de coupe : nettoyage quotidien du bac à eau, de la pompe, des axes et des flasques, graissage des bagues de guidage, et vérification de la fixation des vis et écrous.
En résumé, l’utilisation implique la mise en place stable de la machine, le montage et réglage du disque diamanté, le positionnement et maintien du matériau, l’abaissement progressif de la tête de coupe, la gestion du débit d’eau pour refroidissement, la réalisation des coupes droites ou en biseau, le blocage de la tête de coupe pour le transport, et un entretien régulier pour assurer un fonctionnement optimal.
Votre produit NORTON est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV.
Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new).
Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat.
A réception de votre demande, cette dernière sera directement transmis au constructeur.
NORTON ST GOBAIN
C COMPTABLE CLT/20006630BP 60009
60477 - COMPIEGNE CEDEX
France
sga-cp@saint-gobain.com
Questions produits
Quelles sont les caractéristiques techniques principales de la scie CST 100 ALU ?
La scie CST 100 ALU fonctionne en 230 V monophasé avec une puissance de 2,2 kW. Elle utilise un disque diamanté de 350 mm de diamètre avec un alésage de 25,4 mm et une vitesse maximale de rotation de 2800 tr/min. La profondeur maximale de coupe est de 110 mm, avec une longueur de coupe maximale de 1000 mm et une hauteur maximale du matériau de 130 mm. Sa table mesure 1120 x 660 mm et la machine pèse 85 à 90 kg selon la version.
Comment la machine garantit-elle la précision et la sécurité lors des coupes ?
La CST 100 ALU est équipée d’un guidage renforcé par barres chromées assurant un parallélisme rigoureux. La tête de coupe est inclinable jusqu’à 45° pour réaliser des coupes en biseau. Le carter en acier soudé protège l’utilisateur et garantit une bonne visibilité. La table est antidérapante, recouverte d’un tapis en caoutchouc, pour un maintien optimal des matériaux. De plus, un bouton d’arrêt d’urgence est placé sur la tête de coupe.
Quels matériaux et types de coupe sont adaptés à cette scie ?
Cette scie est conçue pour la coupe de matériaux abrasifs tels que béton, pierre naturelle, granit, marbre, céramique et carrelage. Elle doit être utilisée exclusivement avec des disques diamantés Norton et en coupe à l’eau pour éviter la surchauffe. La machine n’est pas adaptée à la coupe de métaux ou de bois.
Quels sont les critères importants pour l’installation et l’utilisation sur chantier ?
La machine doit être installée sur un sol plat et stable, avec un espace dégagé d’environ 2 mètres autour pour la sécurité et l’entretien. Le site doit être bien éclairé, et les raccordements électriques conformes, avec mise à la terre obligatoire. L’utilisateur doit se tenir devant la machine, une main sur la poignée de la tête de coupe et l’autre prête à utiliser le bouton d’arrêt d’urgence. L’alimentation en eau doit être suffisante pour assurer le refroidissement du disque.
Comment assurer le transport et la manutention de la scie CST 100 ALU ?
La machine est équipée de pieds pliants et de roues de transport facilitant son déplacement. Avant tout transport, il est impératif de bloquer la tête de coupe à l’aide des bagues de blocage prévues pour éviter tout mouvement intempestif. Le disque doit être démonté et le bac à eau vidé. La machine peut être transportée à la main par ses poignées, roulée sur ses roues, levée à la grue via des crochets ou déplacée par chariot élévateur sous le bac.
Quels sont les principaux points d’entretien pour garantir la durabilité et la sécurité ?
Un entretien régulier est nécessaire : nettoyage quotidien du bac à eau, de la pompe, des axes, des flasques et de la table. Le graissage des bagues de guidage à billes doit être effectué fréquemment via les graisseurs prévus. Il est important d’éviter les produits acides qui endommageraient les parties en aluminium. La vérification et le resserrage des vis et écrous accessibles complètent la maintenance.
Quels sont les symptômes et solutions en cas de panne moteur ?
Si le moteur ne tourne pas, vérifiez le fusible, la section du câble d’alimentation, l’interrupteur et le moteur lui-même. En cas d’arrêt moteur pendant la coupe, cela peut être dû à une avance trop rapide, un disque émoussé ou défectueux, ou un manque d’eau sur le disque. Le déclenchement de la protection thermique impose d’attendre le refroidissement avant de redémarrer. En cas de problème d’alimentation en eau, vérifiez le niveau dans le bac, l’ouverture du robinet, le système d’alimentation et la pompe.
