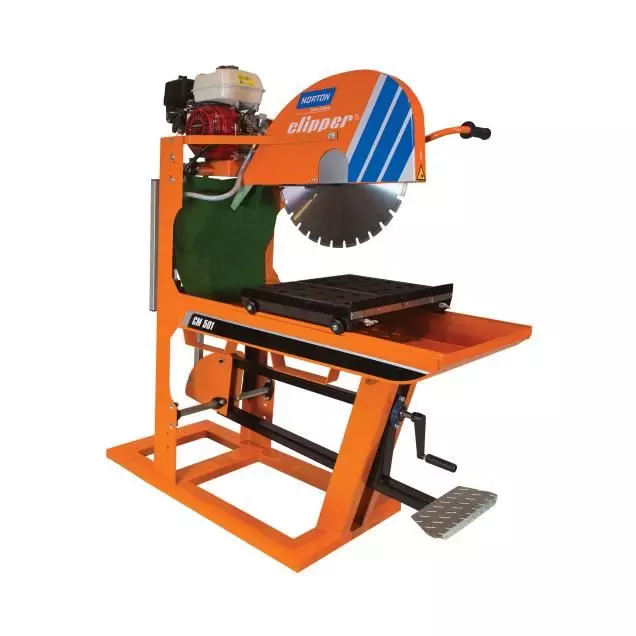

Scie de maçon Electrique Norton Clipper CM501 3.55.3 Ø500 mm 230-400V 4000W - 70184628233
Découvrez Scie de maçon Electrique Norton Clipper CM501 3.55.3 Ø500 mm 230-400V 4000W - 70184628233 disponible à l'achat
Les points clés
- Scie de chantier robuste avec design moderne et performant.
- Chariot mobile anti-usure pour une coupe stable et précise.
- Ajustement facile de la profondeur de coupe par manivelle.
- Maintenance aisée grâce à un accès facile à la pompe à eau.
- Guide de coupe standard pour un réglage angulaire précis.
Livraison offerte pour les professionnels !
à partir de 600 € TTC d’achat
-33%
6 245,50 € TTC 5 204,58 € HT 9 368,26 € TTC Dont 15,95 € de’éco-participation
Comment demander un devis gratuit ?
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
- disque inclus : non
- tension / puissance kW (HP) : 230-400V / 4kW (5,5 HP)
- fusible/générateur : 16A / 10 kVA
- diamètre x alésage maxi. : Ø 500 x 25,4mm
- profondeur de coupe maxi. : 195mm
- longueur de coupe maxi. : 500mm
- hauteur de coupe maxi du matériau : 355 mm
- dimensions de la table : 580 x 420mm
- vitesse de rotation arbre (RPM) : 1900 min-1
- vibrations mains-bras : < 2,5 m/s²
- puissance sonore / pression sonore : 97 dB (A) / 81 dB (A)
- dimensions : 1480x610x1550mm
- poids : 163kg
- référence fournisseur : 70184628233
Notice de montage
Description

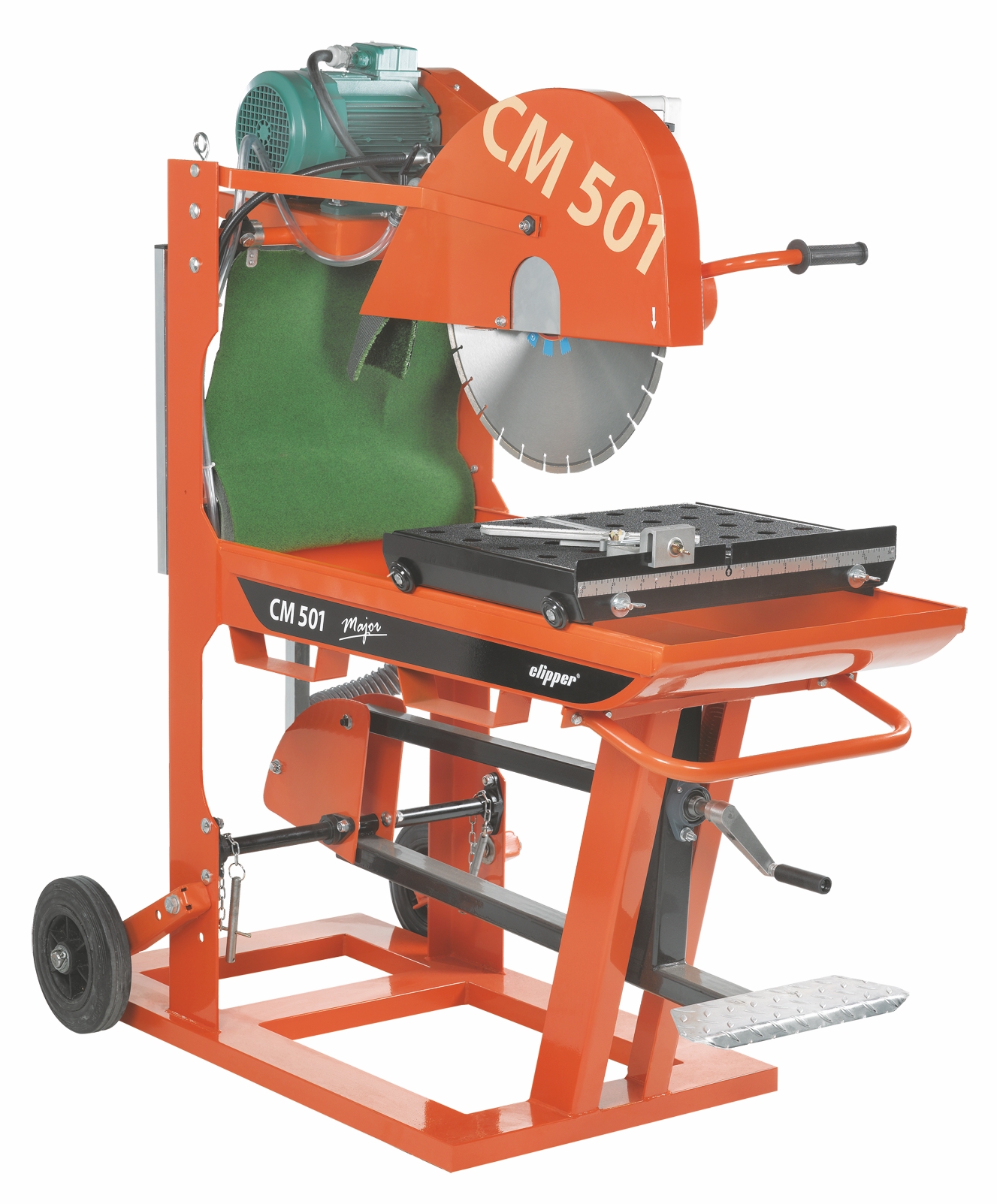

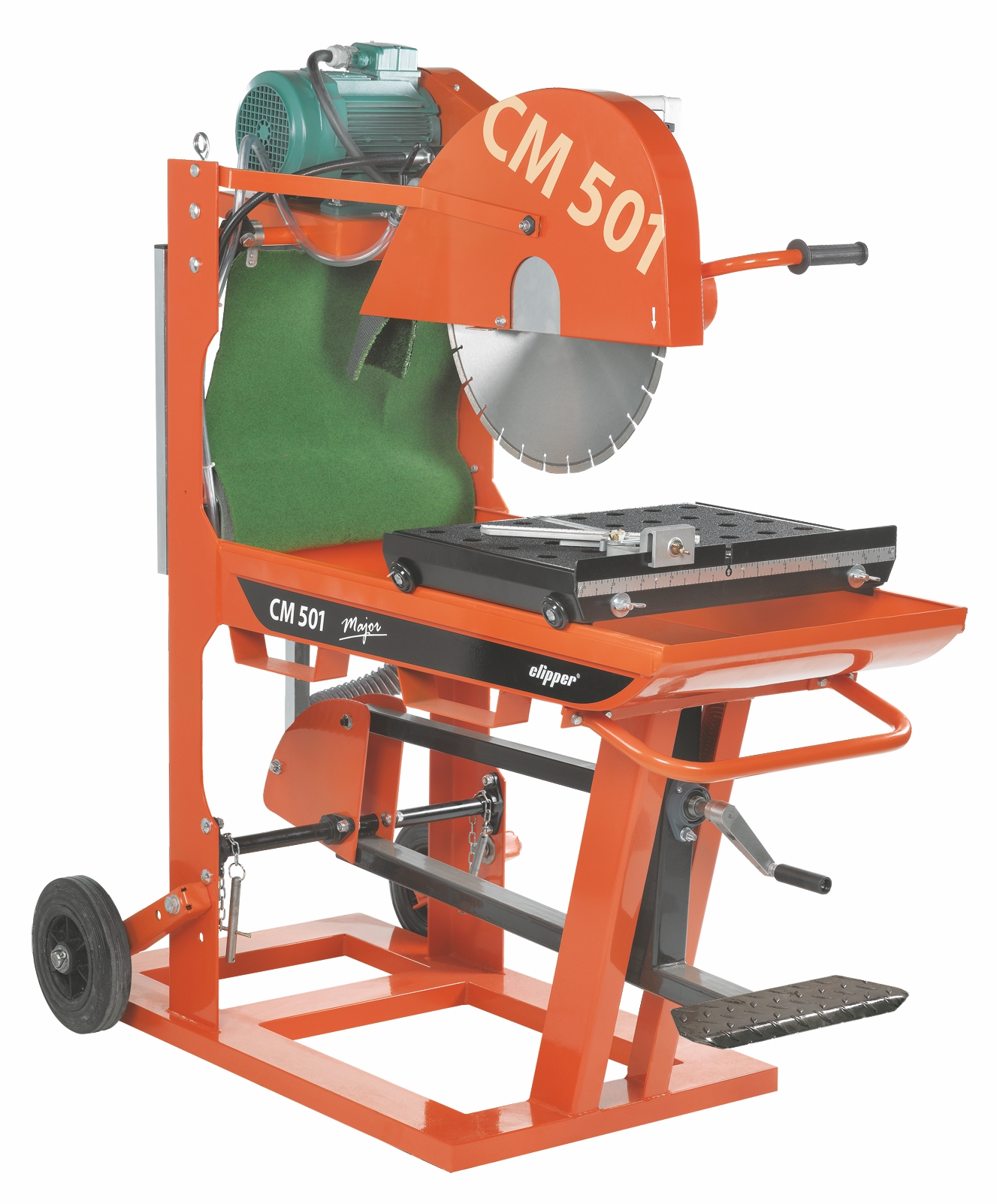

La scie de maçon électrique Norton Clipper CM501 est une machine robuste et performante, conçue pour réaliser des coupes précises dans une grande variété de matériaux abrasifs, principalement sur chantier mais aussi en milieu industriel.
Elle est destinée à la coupe de pierres naturelles, matériaux abrasifs et carrelage, à l’eau ou à sec, mais n’est pas conçue pour la coupe de métaux ou de bois.
Le châssis est en acier soudé renforcé, intégrant un bac à eau de grande capacité avec bouchon de vidange, garantissant une excellente stabilité.
La tête de coupe en acier soudé supporte le moteur électrique, le carter de protection de lame et le système d’entraînement par courroies.
Le carter de disque de 500 mm en acier offre une protection maximale avec une bonne visibilité sur la pièce à couper.
La descente du disque s’effectue en douceur grâce à un levier à ressort actionné par une poignée, une pédale ou une manivelle.

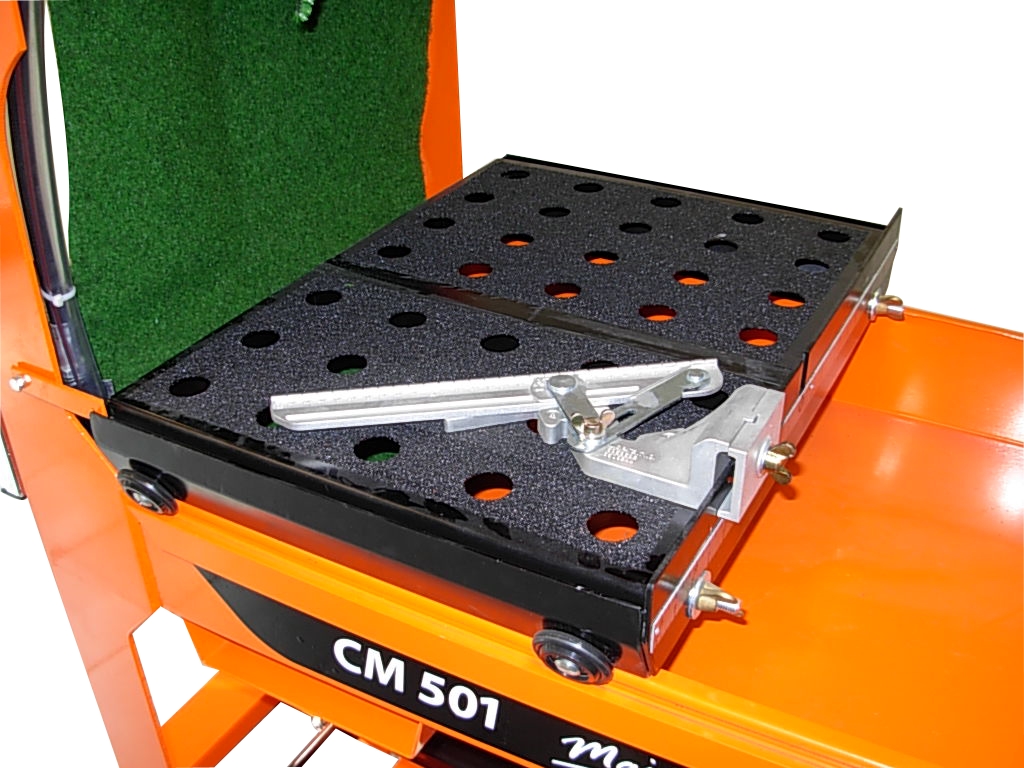

Le chariot mobile en acier soudé comprend une butée de matériau et un système de guidage assurant des coupes précises.

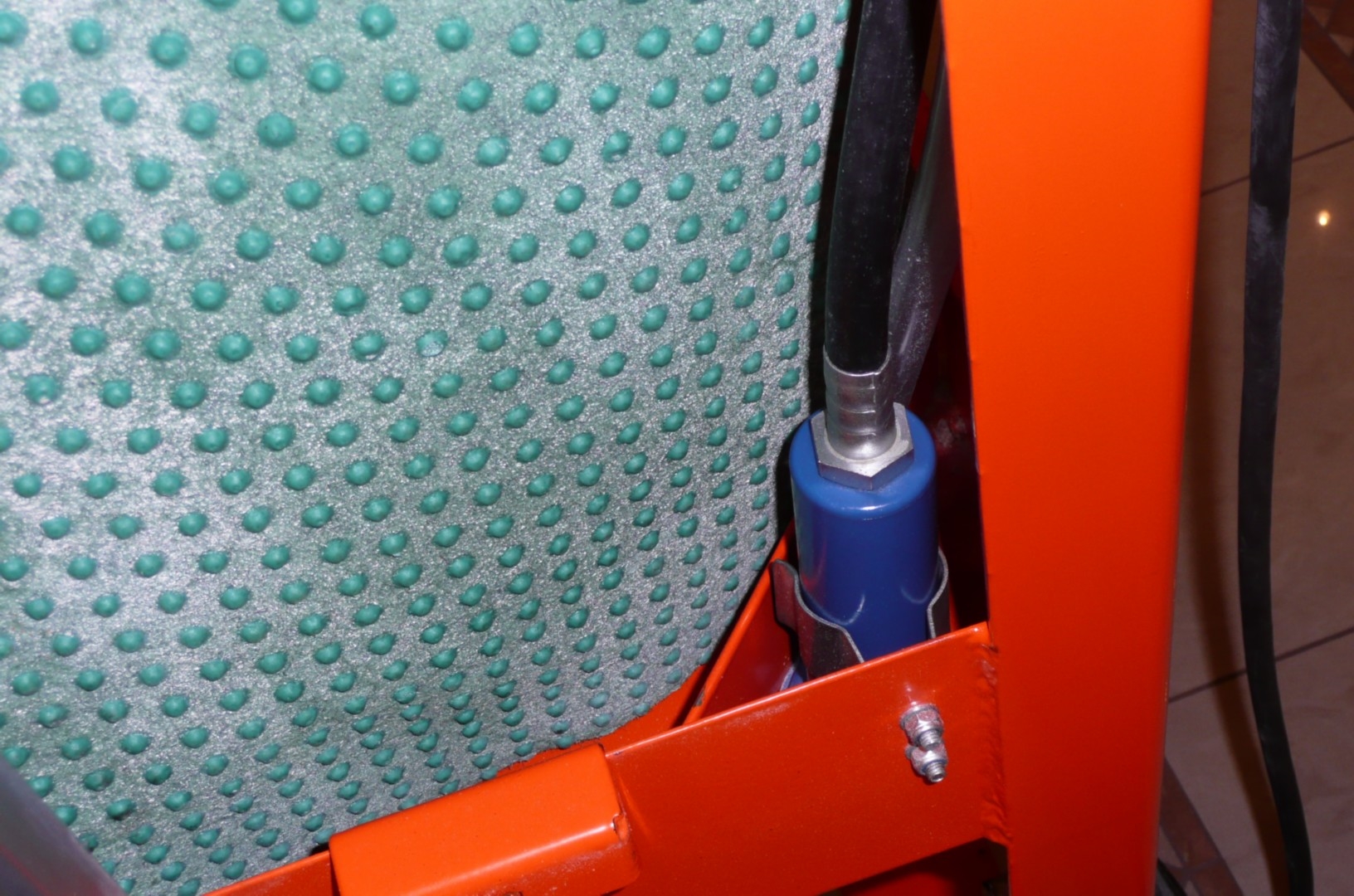

Le système de refroidissement comprend une pompe mécanique submersible, un tuyau d’alimentation, un robinet de réglage sur le carter, deux buses d’arrosage et un rideau de protection pour limiter la dispersion d’eau.
La pompe doit toujours être immergée et ne jamais fonctionner à vide.
Le moteur électrique, protégé contre les surcharges thermiques, est disponible en plusieurs versions : monophasé 115V ou 230V, triphasé 400V, bitension 230/400V, avec des puissances allant de 2,2 kW à 4 kW.
La vitesse de rotation du disque est de 1900 min-1 pour les modèles avec disque de 500 mm.
La profondeur maximale de coupe sans retournement du matériau est de 195 mm.
Les dimensions de la machine sont 1480 x 610 x 1550 mm (LxlxH) pour un poids de 163 à 168 kg selon la version.
La scie est conforme aux directives européennes "Machines" 2006/42/CE, "Compatibilité électromagnétique" 2014/30/UE et "Bruit" 2000/14/CE, ainsi qu’à la norme EN 12418 relative à la sécurité des scies de chantier.
En termes d’émissions, la machine présente une vibration mains-bras inférieure à 2,5 m/s² et un niveau sonore de 97 dB(A) en puissance acoustique avec une pression sonore de 81 dB(A).
L’utilisation doit se faire en respectant les consignes de sécurité : port obligatoire de protections auditives, oculaires et des mains, utilisation exclusive de disques diamantés Norton adaptés, fixation rigoureuse de la pièce à couper, et maintien d’une alimentation en eau suffisante pour le refroidissement.
La machine offre plusieurs modes de coupe : coupe force avec tête verrouillée et déplacement du matériau, et coupe multiple avec passes successives peu profondes.
Elle permet de couper des pièces jusqu’à 40 kg, dans un volume maximal de 600 x 500 x 390 mm.
La mise en route et l’entretien sont facilités par un accès aisé à la pompe à eau et un carter de disque avec clapet pour le changement du disque.
Le chariot est mobile sur roues inclinées anti-usure pour une stabilité optimale.
Le réglage de la profondeur de coupe s’effectue facilement par manivelle.
Un guide de coupe standard à réglage angulaire précis permet des coupes rapides et précises sans outil additionnel.
Cette scie allie performance, sécurité et facilité d’utilisation, adaptée aux exigences des chantiers professionnels.
Guide d'utilisation
La scie de maçon CM 501 s’utilise en positionnant la machine sur un sol plat et stable, dans un espace dégagé d’environ 2 mètres devant et 1,5 mètre autour pour permettre une utilisation et un entretien sûrs. L’opérateur se tient debout devant la machine, une main sur la poignée de la tête de coupe et l’autre sur le matériau, avec éventuellement un pied sur la pédale.

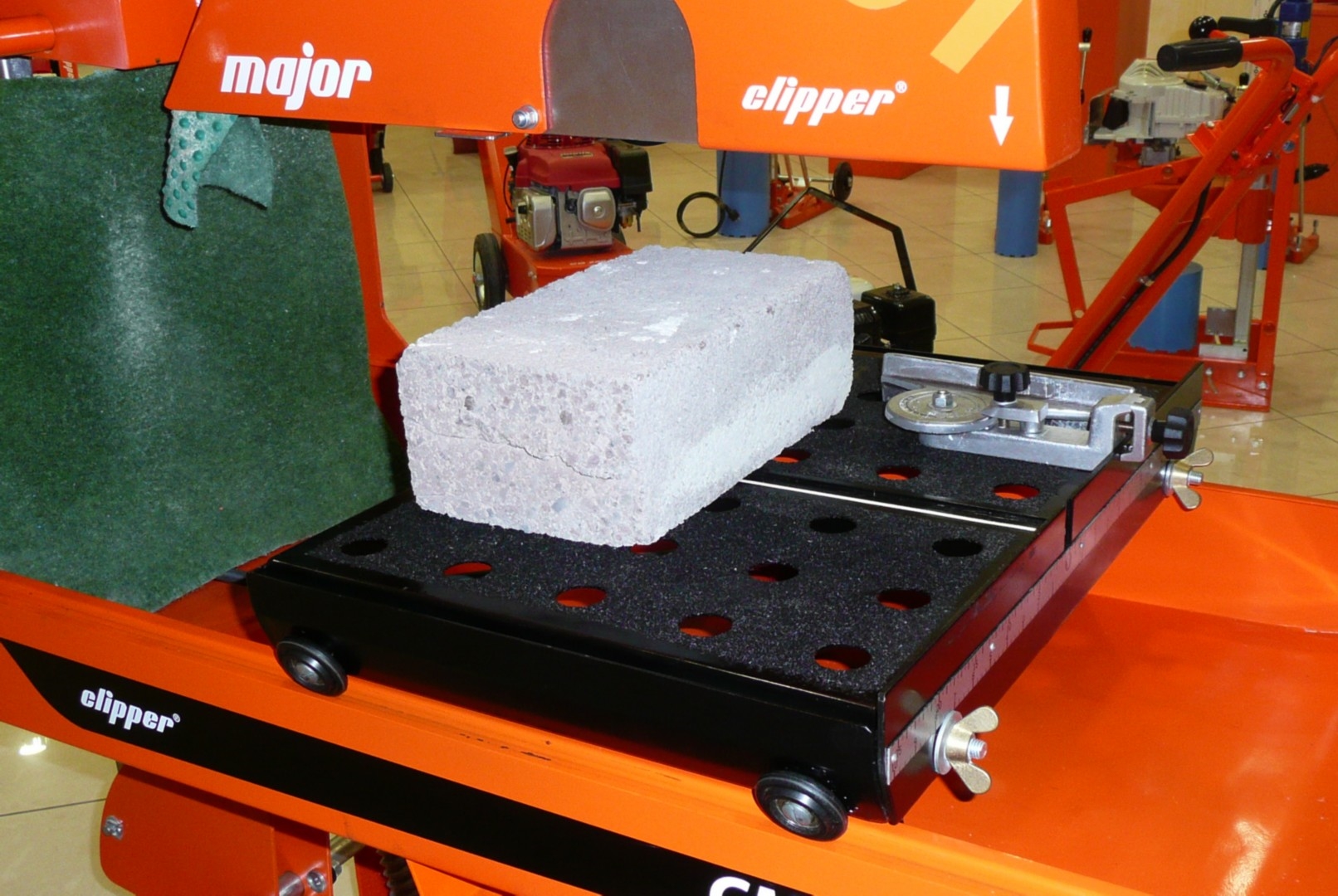

Le matériau à couper doit être fermement maintenu contre la butée sur le chariot mobile, qui assure un guidage précis. La coupe peut se faire de deux manières :
- En coupe force, la tête de coupe est verrouillée en position fixe et le matériau est poussé lentement vers la lame en rotation, la tête de coupe étant abaissée à la profondeur désirée (le disque doit dépasser d’environ 3 mm sous la surface du chariot pour une coupe en une seule passe). Si la pression est trop forte, il est possible de réaliser la coupe en plusieurs passes successives.
- En coupe multiple, des passes peu profondes sont réalisées en déplaçant le matériau d’avant en arrière sous la lame, en exerçant une pression constante sur la tête de coupe lors du déplacement vers l’arrière et en relâchant la pression lors du retour du chariot. La profondeur de coupe par passe est d’environ 3 cm.
La machine est destinée à couper des pièces pesant jusqu’à 40 kg et entrant dans un parallélépipède de dimensions 600x500x390 mm (avec retournement du matériau). Il faut choisir le disque diamanté adapté au matériau, au type de coupe (à sec ou à l’eau) et au rendement souhaité, en respectant les recommandations du fabricant du disque. L’arrivée d’eau doit être ouverte à temps pour assurer un arrosage suffisant du disque, et une aspiration adaptée doit être prévue pour les coupes à sec. Après la coupe, il convient de fermer le robinet d’eau sur le carter pour éviter les projections lors du retrait du matériau.
En cas de déclenchement de la protection thermique du moteur, il faut réenclencher le bouton noir sur le moteur ou l’interrupteur selon le modèle, ou attendre que le moteur refroidisse avant de relancer la machine.
Avant toute intervention sur la machine, l’alimentation électrique doit être coupée et la machine débranchée. Le disque doit être monté en respectant le sens de rotation indiqué sur le carter, avec un alésage compatible et en veillant à la propreté des surfaces de fixation.
Le système de refroidissement utilise une pompe submersible qui alimente en eau le carter du disque via des buses d’arrosage, avec un robinet de réglage. Le niveau d’eau dans le bac doit être maintenu au-dessus de l’aspiration de la pompe pour éviter son fonctionnement à vide. En cas de risque de gel, le système doit être entièrement vidé.
Les raccordements électriques doivent être conformes aux spécifications, avec une mise à la terre correcte, et la machine doit être protégée contre les redémarrages involontaires après coupure de courant.
Le site d’installation doit être bien éclairé, dégagé de tout obstacle et sécurisé pour éviter la présence de personnes non autorisées à proximité. Les câbles électriques doivent être disposés pour éviter tout endommagement.
En cas de dysfonctionnement ou d’arrêt intempestif, il faut couper l’alimentation principale et faire intervenir un électricien qualifié.
Ces instructions reflètent l’usage réel de la machine tel qu’exprimé dans la documentation fournie.
Le matériau à couper doit être fermement maintenu contre la butée sur le chariot mobile, qui assure un guidage précis. La coupe peut se faire de deux manières :
- En coupe force, la tête de coupe est verrouillée en position fixe et le matériau est poussé lentement vers la lame en rotation, la tête de coupe étant abaissée à la profondeur désirée (le disque doit dépasser d’environ 3 mm sous la surface du chariot pour une coupe en une seule passe). Si la pression est trop forte, il est possible de réaliser la coupe en plusieurs passes successives.
- En coupe multiple, des passes peu profondes sont réalisées en déplaçant le matériau d’avant en arrière sous la lame, en exerçant une pression constante sur la tête de coupe lors du déplacement vers l’arrière et en relâchant la pression lors du retour du chariot. La profondeur de coupe par passe est d’environ 3 cm.
La machine est destinée à couper des pièces pesant jusqu’à 40 kg et entrant dans un parallélépipède de dimensions 600x500x390 mm (avec retournement du matériau). Il faut choisir le disque diamanté adapté au matériau, au type de coupe (à sec ou à l’eau) et au rendement souhaité, en respectant les recommandations du fabricant du disque. L’arrivée d’eau doit être ouverte à temps pour assurer un arrosage suffisant du disque, et une aspiration adaptée doit être prévue pour les coupes à sec. Après la coupe, il convient de fermer le robinet d’eau sur le carter pour éviter les projections lors du retrait du matériau.
En cas de déclenchement de la protection thermique du moteur, il faut réenclencher le bouton noir sur le moteur ou l’interrupteur selon le modèle, ou attendre que le moteur refroidisse avant de relancer la machine.
Avant toute intervention sur la machine, l’alimentation électrique doit être coupée et la machine débranchée. Le disque doit être monté en respectant le sens de rotation indiqué sur le carter, avec un alésage compatible et en veillant à la propreté des surfaces de fixation.
Le système de refroidissement utilise une pompe submersible qui alimente en eau le carter du disque via des buses d’arrosage, avec un robinet de réglage. Le niveau d’eau dans le bac doit être maintenu au-dessus de l’aspiration de la pompe pour éviter son fonctionnement à vide. En cas de risque de gel, le système doit être entièrement vidé.
Les raccordements électriques doivent être conformes aux spécifications, avec une mise à la terre correcte, et la machine doit être protégée contre les redémarrages involontaires après coupure de courant.
Le site d’installation doit être bien éclairé, dégagé de tout obstacle et sécurisé pour éviter la présence de personnes non autorisées à proximité. Les câbles électriques doivent être disposés pour éviter tout endommagement.
En cas de dysfonctionnement ou d’arrêt intempestif, il faut couper l’alimentation principale et faire intervenir un électricien qualifié.
Ces instructions reflètent l’usage réel de la machine tel qu’exprimé dans la documentation fournie.
FAQ : Questions / Réponses :
À quelles normes de sécurité cette scie de maçon est-elle conforme ?
La scie CM 501 respecte la directive européenne "MACHINES" 2006/42/CE, la directive "COMPATIBILITÉ ÉLECTROMAGNÉTIQUE" 2014/30/UE, la directive "BRUIT" 2000/14/CE ainsi que la norme européenne EN 12418 relative à la sécurité des scies de chantier à tronçonner.
Quels sont les critères à vérifier pour l’installation électrique de la CM 501 ?
La machine doit être alimentée par une tension et un type de courant conformes à ceux spécifiés, avec une mise à la terre réglementaire. Le câble d’alimentation doit avoir une section minimale de 2,5 mm² par phase. Il est recommandé de faire vérifier les raccordements par un électricien qualifié en cas de doute.
Comment se déroule la mise en place et le montage du disque diamanté ?
Il faut impérativement couper l’alimentation et débrancher la machine avant toute intervention. Le disque doit être monté en respectant le sens de rotation indiqué sur le carter, sur un arbre propre et avec un alésage compatible. Les flasques et le disque doivent être exempts de saletés, et la vis de serrage doit être correctement resserrée avec la clé fournie.
Quels sont les types de coupe possibles avec la CM 501 et comment les réaliser ?
Deux méthodes sont proposées : la coupe force, où la tête de coupe est verrouillée et le matériau poussé lentement vers le disque, et la coupe multiple, qui consiste en des passes successives peu profondes avec un mouvement avant-arrière du chariot. La profondeur maximale de coupe est de 195 mm sans retournement du matériau.
Quelles sont les précautions à prendre concernant le système de refroidissement ?
Le bac à eau doit être rempli jusqu’à environ 2 cm du bord, assurant que la pompe submersible est toujours immergée. Le débit d’eau est réglable via un robinet sur le carter. La pompe ne doit jamais fonctionner à vide, et en cas de risque de gel, le système doit être entièrement vidé.
Quelles sont les limites d’utilisation en termes de dimensions et poids des matériaux à couper ?
La machine est conçue pour couper des pièces pesant jusqu’à 40 kg et entrant dans un parallélépipède de dimensions 600 x 500 x 390 mm, avec possibilité de retournement du matériau pour les coupes plus profondes.
Quels sont les niveaux d’émission sonore et de vibrations de la CM 501 ?
La pression acoustique mesurée est de 81 dB(A) avec une puissance acoustique de 97 dB(A), selon les normes EN ISO 11201 et NF EN ISO 3744. Les vibrations mains-bras sont inférieures à 2,5 m/s² conformément à la norme EN 12418, avec une incertitude de mesure de 0,5 m/s².
Comment réagir en cas de déclenchement de la protection thermique du moteur ?
Si la protection thermique s’active, il faut réenclencher le bouton noir situé sur le moteur (pour les moteurs 230 V) ou sur l’interrupteur (pour les moteurs 115 V), ou attendre que le moteur refroidisse avant de relancer la machine (pour moteurs 400 V ou bitension 230 V/400 V).
