Scie de macon Norton Clipper CM42 Compact 230V 2200 W Diam. 400 mm 70184647620
Référence : NOR_70184647620
Découvrez Scie de macon Norton Clipper CM42 Compact 230V 2200 W Diam. 400 mm 70184647620 disponible à l'achat
- Puissance de 2,2 kW, idéale pour les travaux lourds.
- Capacité de couper des dalles de 60x60 cm en deux facilement.
- Poignée ergonomique et chariot renforcé pour un confort optimal.
- Pieds repliables pour faciliter le transport et le stockage.
- Vibrations réduites pour une utilisation prolongée sans fatigue.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents

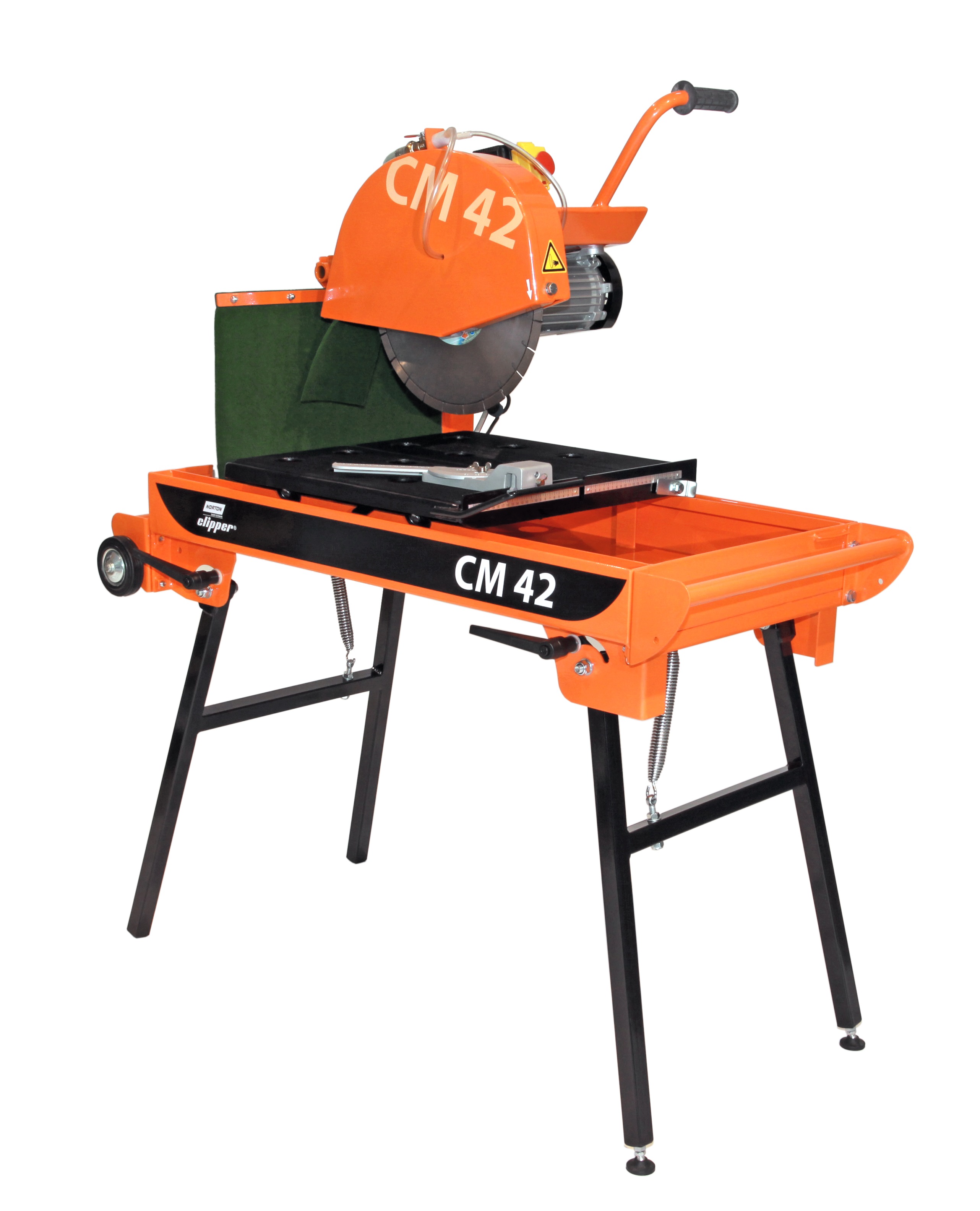

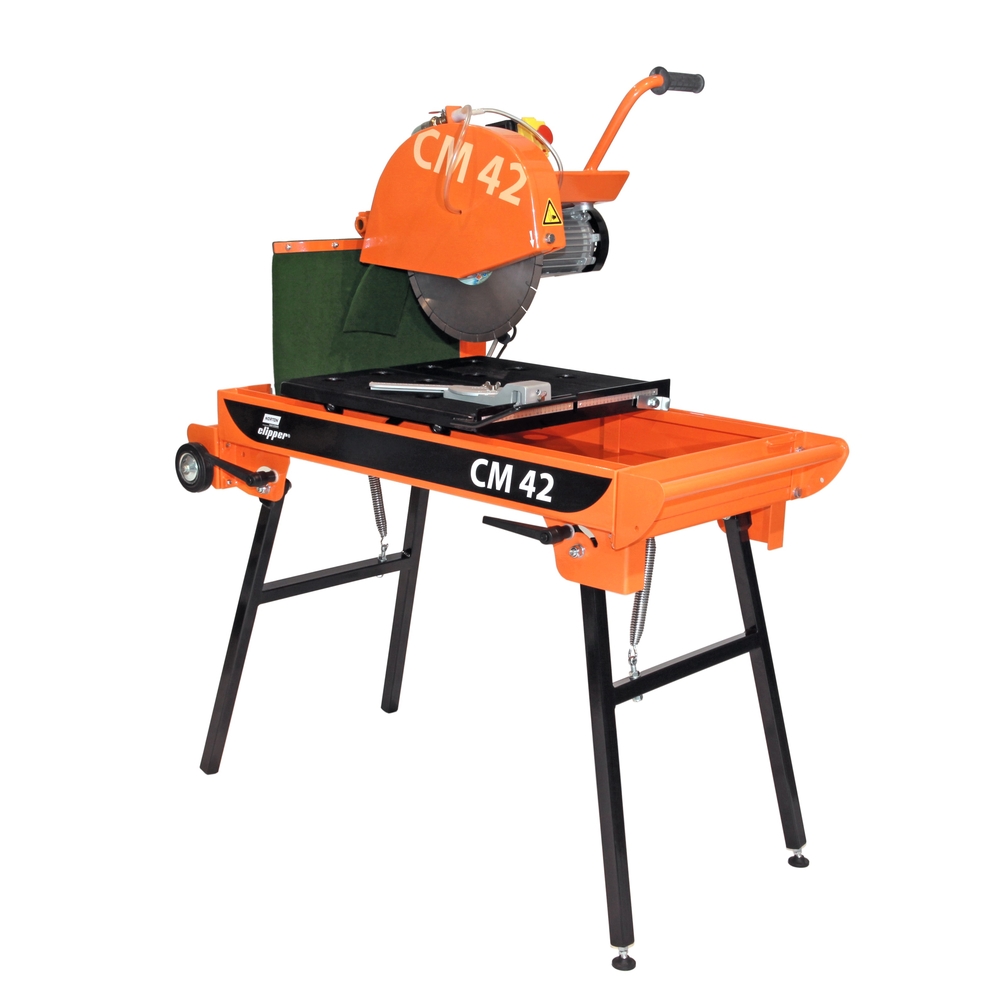

La Clipper CM42 est une scie de maçon légère et transportable.Plus large et plus longue que la plupart des machines équivalente sur le marché , ce modèle permet de couper une dalle de 60*60 en 2 en 30 cm.
CARACTéRISTIQUES
• Chariot grande largeur avec châssis long et
renforcé

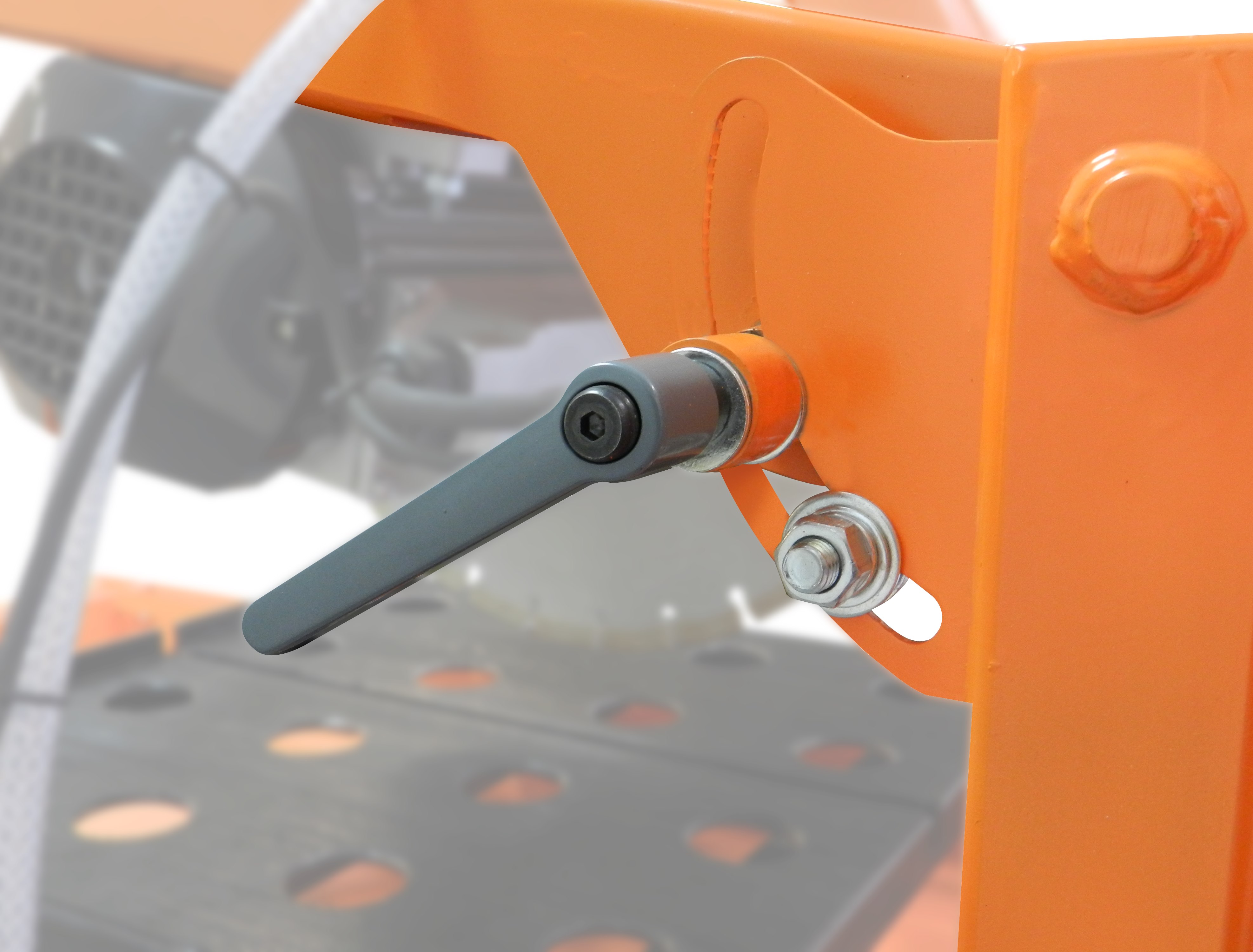

• Poignée ergonomique

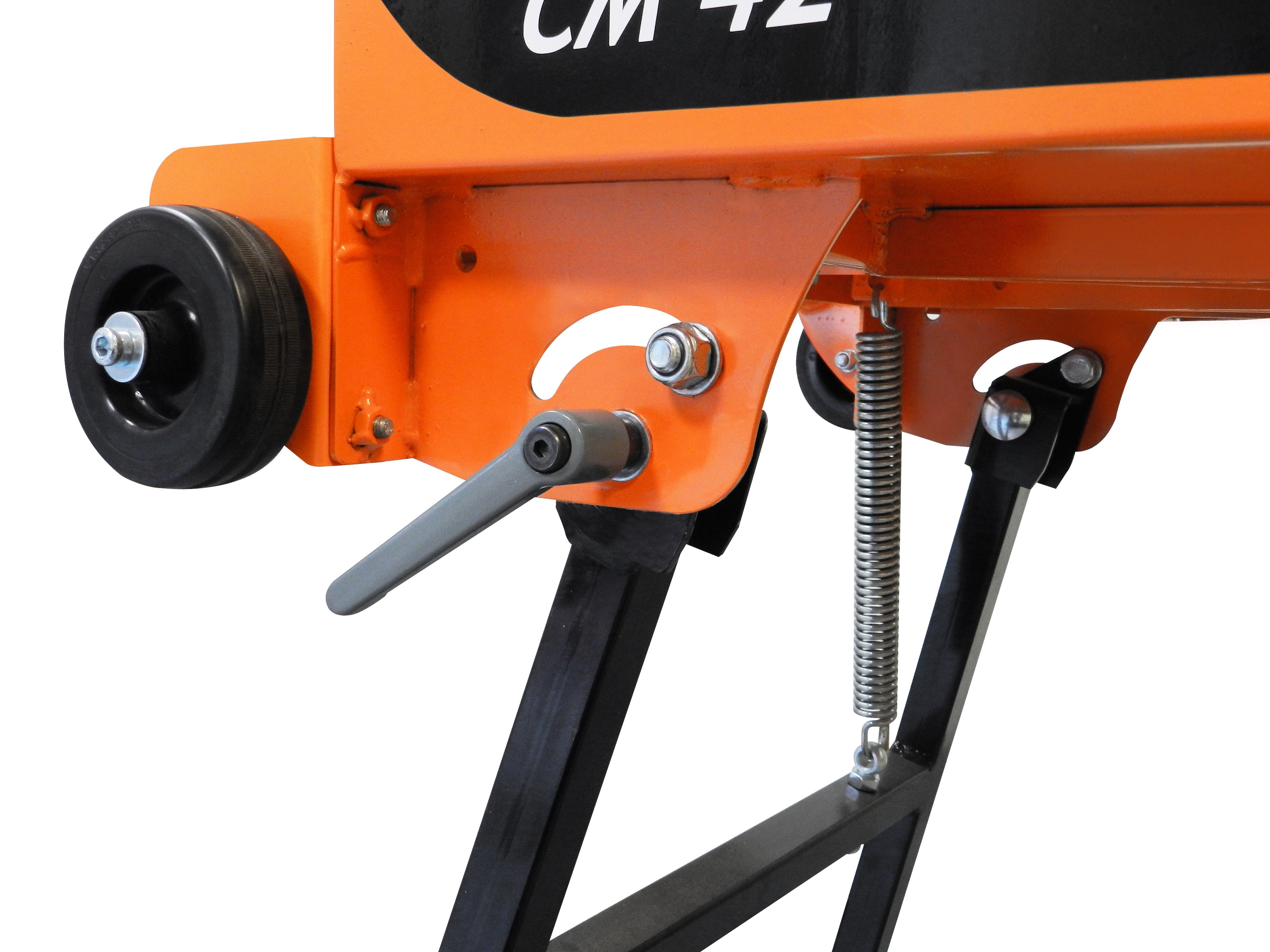

• Pied repliables avec poignée de serrage
repositionnable et roues de transport
• Chariot de grande largeur avec roues obliques et
systèmes de blocage et d’antipivotement

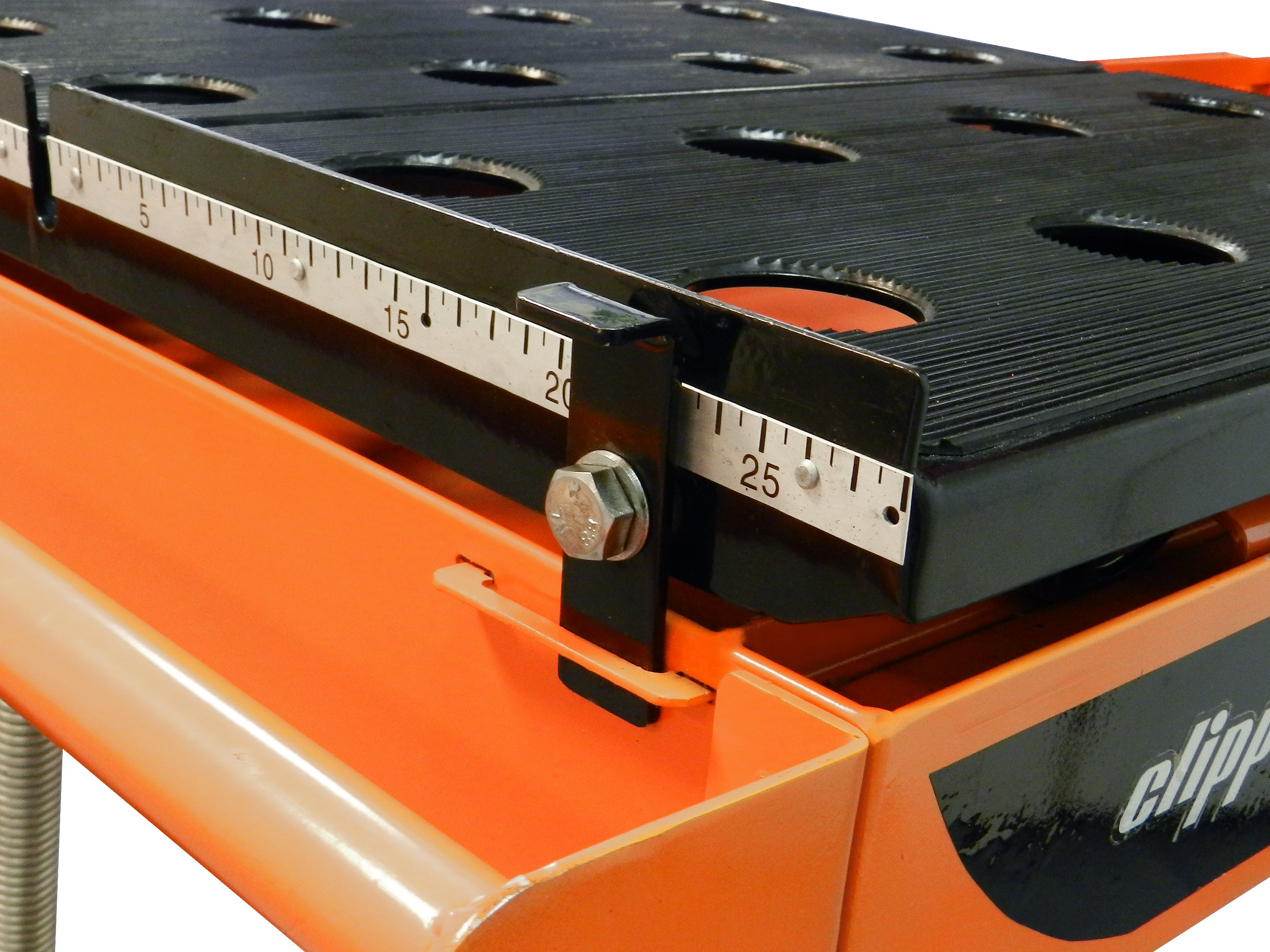

• Guide de coupe à réglage angulaire de haute
précision (degré)
AVANTAGES
• Permet de couper une dalle de 60x60 cm en deux
de 30 cm
• Meilleur confort d’utilisation
• Facilité de transport et de stockage
• Stabilité et durabilité accrues
• Coupe rapide, précise et aisée sans outil
additionnel
• Accessoires
+ 1 disque diamant Ø 350 mm AJPHA 70184611209 fourni
Tension/ Puissance kW 230V 1~ / 2,2kW (3 Hp)
Fusible/Générateur 16A / 6 kVA
Diamètre x alésage (mm) Ø 400 x 25,4
Vitesse de l’outil maxi. 2800 min-1
Dimensions (LxLxH) (mm) 1187 x 620 x 1360
Dimensions (LxLxH) (pieds repliés)(mm) 1187 x 620 x 740
Poids 90kg

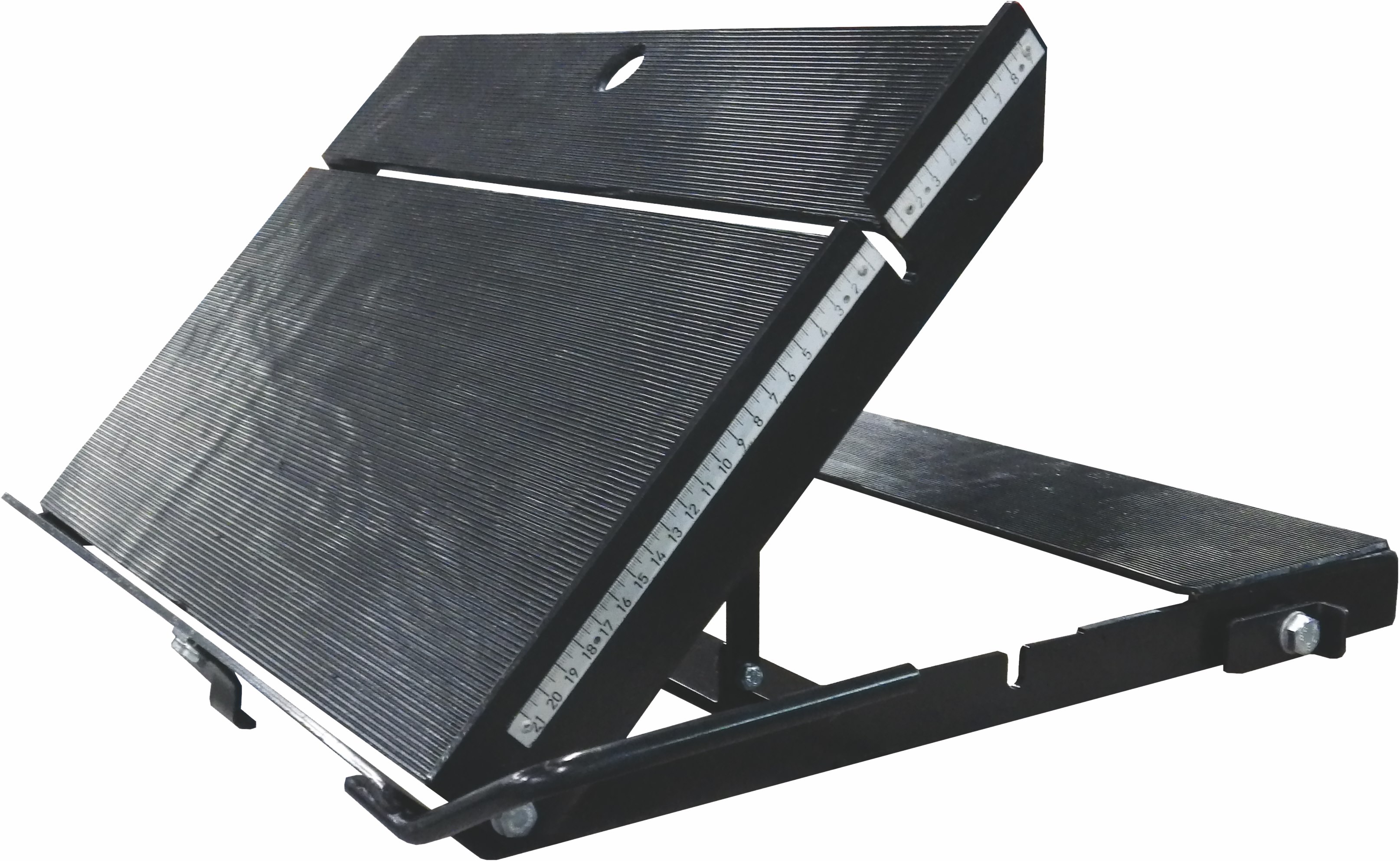

Table inclinable En option
Profondeur de coupe maxi. (mm) 135mm
Longueur de coupe maxi. (mm) 780
Hauteur maxi. du matériau (mm) 200
Dimensions de la table (mm) 500 x 540
Vibrations mains-bras < 2,5 m/s²
Puissance / Pression sonore 92 dB (A) / 80 dB (A)
Deux méthodes de coupe sont possibles :
- La coupe forcée : la tête de coupe est verrouillée dans une position fixe. La tête est abaissée à la profondeur désirée, puis fixée. Le matériau est maintenu fermement contre la butée et poussé lentement vers le disque en rotation en avançant le chariot mobile. Il est possible de réaliser la coupe en une seule passe ou en plusieurs passes successives si la pression est trop importante.
- La coupe multiple : elle consiste en plusieurs passes peu profondes. Le matériau est déplacé vers l’avant et vers l’arrière sous le disque en rotation, en exerçant une pression constante sur la tête de coupe lors du déplacement vers l’arrière, et en libérant la lame lors du retour du chariot.
L’installation de la machine nécessite un espace dégagé d’environ 2 mètres devant et 1,5 mètre autour, un bon éclairage, le respect des raccordements électriques, et la garantie d’une visibilité constante sur la machine pendant son utilisation. Il faut également veiller à ce que toute autre personne soit tenue éloignée de la zone de travail.
Le matériau doit être maintenu fermement pendant la coupe, en veillant à ne pas approcher les mains de la zone de travail du disque.
En cas de fonctionnement non conforme, par exemple si le moteur s’arrête pendant la coupe, il faut attendre que la protection thermique refroidisse avant de redémarrer. Si la machine ne démarre pas, vérifier l’alimentation électrique, le fusible, le câble, ou consulter un électricien qualifié.
La machine est destinée à couper des matériaux abrasifs, pierres naturelles et carrelages, à l’eau ou à sec, dans des formats allant jusqu’à 600x600 mm et une profondeur maximale de coupe de 135 mm.
Lors du montage ou du changement du disque, il faut couper l’alimentation électrique, desserrer la vis du carter, retirer l’écrou et les flasques, monter le disque en respectant le sens de rotation indiqué, puis refermer le carter et reconnecter le tuyau d’eau.
Le système de refroidissement par eau doit être rempli suffisamment pour que la pompe soit immergée et que le disque soit arrosé sur ses deux côtés. La pompe ne doit jamais fonctionner à vide.
Le matériau à couper peut peser jusqu’à 30 kg et doit être positionné contre la butée et le guide de coupe. La tête de coupe est actionnée à l’aide d’une poignée.
Pour le transport, il faut démonter le disque, vider le bac à eau, bloquer le chariot, replier les pieds, et déplacer la machine à l’aide des roues ou avec deux personnes.
Le nettoyage régulier de la machine est nécessaire, notamment la pompe à eau, les flasques et le bac à eau, pour assurer un fonctionnement sûr et une qualité de coupe constante.
Votre produit NORTON est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV.
Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new).
Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat.
A réception de votre demande, cette dernière sera directement transmis au constructeur.
NORTON ST GOBAIN
C COMPTABLE CLT/20006630BP 60009
60477 - COMPIEGNE CEDEX
France
sga-cp@saint-gobain.com
Questions produits
Quels sont les matériaux compatibles avec la scie Norton Clipper CM42 ?
La CM42 est conçue pour la coupe de pierres naturelles, matériaux abrasifs et carrelages, à l’eau ou à sec. Elle n’est pas adaptée à la coupe de métaux ou de bois.
Quelle est la profondeur et la longueur maximale de coupe de cette scie ?
La profondeur maximale de coupe est de 135 mm sans retournement du matériau, et la longueur maximale de coupe est de 600 mm, ce qui permet notamment de couper une dalle de 60x60 cm en deux.
Comment se réalise la coupe avec cette scie ?
Deux méthodes sont possibles : la coupe forcée, où la tête de coupe est verrouillée à une profondeur fixe, et la coupe multiple, qui consiste en plusieurs passes peu profondes avec un mouvement avant-arrière du chariot. La coupe forcée peut se faire en une ou plusieurs passes selon la densité du matériau.
Quelles sont les caractéristiques techniques liées à la sécurité et à la conformité ?
La machine est conforme aux directives européennes "Machines" 2006/42/CE, "Compatibilité électromagnétique" 2014/30/UE, et "Bruit" 2000/14/CE, ainsi qu’à la norme EN 12418 relative à la sécurité des scies de chantier à tronçonner. Elle intègre une protection thermique moteur et un arrêt d’urgence.
Quels sont les niveaux d’émission de vibrations et de bruit de la CM42 ?
Les vibrations mains-bras sont inférieures à 2,5 m/s² selon la norme EN 12096. Le niveau de pression acoustique est de 80 dB(A) et le niveau de puissance acoustique est de 92 dB(A), mesurés selon les normes EN ISO 11201 et NF EN ISO 3744.
Comment assurer une bonne mise en route et un refroidissement efficace de la machine ?
Avant démarrage, le bac à eau doit être rempli pour immerger totalement la pompe et assurer l’arrosage des deux côtés du disque. La pompe ne doit jamais fonctionner à vide. L’alimentation électrique doit être conforme aux spécifications (230V, 16A minimum).
Quelles sont les précautions à prendre lors du transport et du stockage ?
Il est impératif de démonter le disque, vider le bac à eau et bloquer le chariot avant transport. Les pieds doivent être repliés pour faciliter le déplacement. Pour le stockage, la machine doit être nettoyée, vidée de son eau et entreposée dans un endroit sec et propre.
Quels sont les principaux points d’entretien pour garantir la longévité et la sécurité ?
Un nettoyage régulier est nécessaire, notamment de la pompe à eau, des flasques, du bac et des tuyaux. Les vis et écrous accessibles doivent être resserrés périodiquement. La machine est équipée de roulements lubrifiés à vie, sans besoin de graissage supplémentaire.
