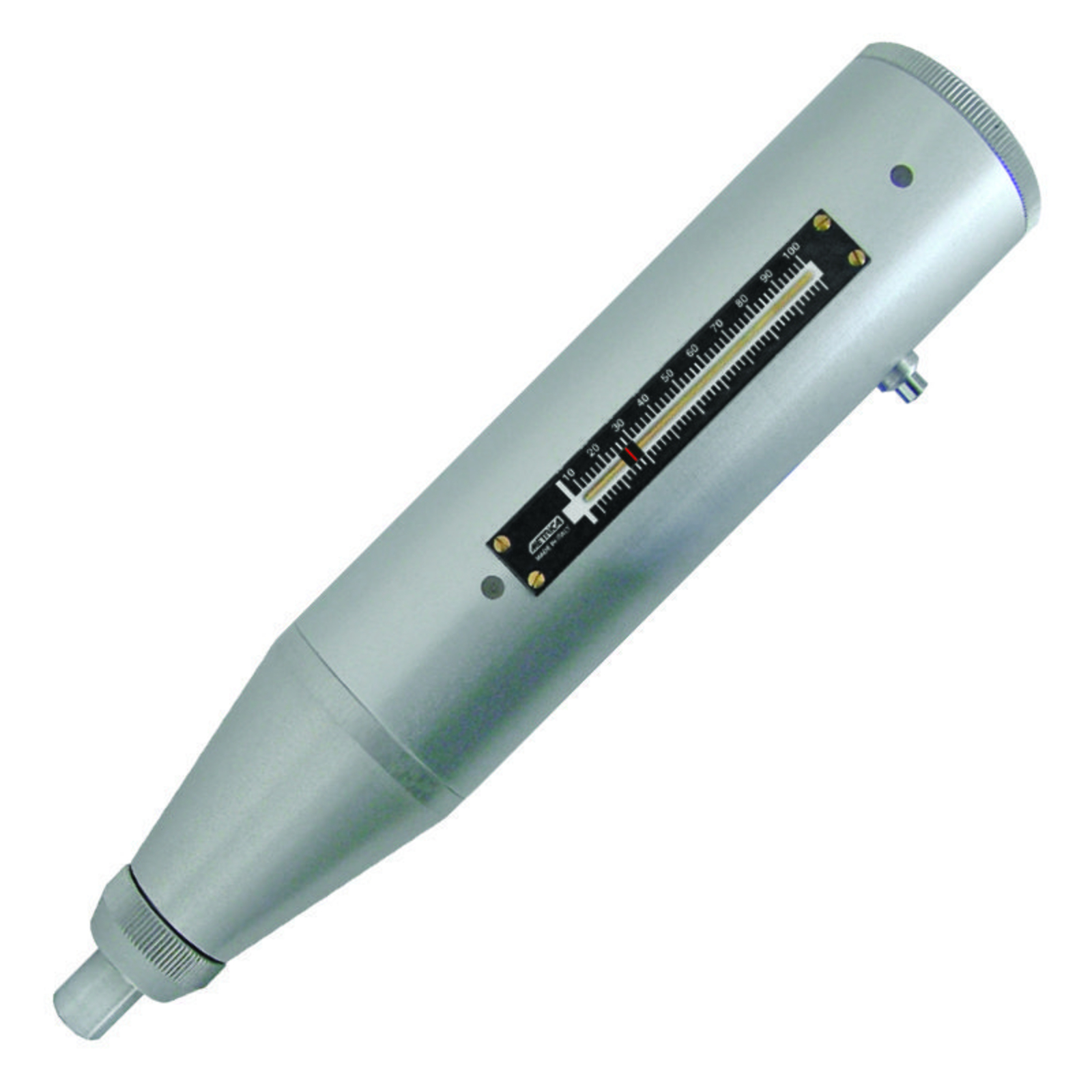

Scléromètre Pour Béton METRICA - 60210

Le scléromètre METRICA - 60210 est un instrument de contrôle non destructif conçu pour mesurer la résistance approximative à la compression du béton en différents points d’une structure.

Cet appareil fonctionne par mesure de la résistance au choc, dépendant de la résistance de l’agrégat du béton.
Il permet une lecture directe grâce à un cadran gradué, facilitant l’interprétation rapide des résultats.
Le scléromètre est livré avec un test et un étui rigide assurant un transport et un stockage sécurisés.

La plage de mesure s’étend de 100 à 700 kg/cm², avec une énergie d’impact de 0,225 kgm, conforme à la norme UNI EN 12504-2 22001.

Avant utilisation, il faut déverrouiller l’appareil en appuyant doucement la pointe contre une surface dure, ce qui libère la tige de percussion.
La mesure s’effectue en positionnant le scléromètre perpendiculairement sur le béton, puis en poussant lentement l’appareil contre la surface.
Le marteau interne est alors libéré, produisant un impact dont la force est indiquée par une asticelle sur l’échelle graduée.
Le bouton d’arrêt permet de bloquer la lecture pour faciliter la lecture en position inconfortable ou différée.

Pour garantir la fiabilité des mesures, il est recommandé de préparer la surface à tester en la lissant soigneusement avec la meule fournie, sur une zone d’environ 10 cm x 10 cm.
Il est conseillé d’effectuer au moins 10 mesures homogènes et de calculer la moyenne, en éliminant les valeurs aberrantes.
Les points de mesure doivent éviter les zones irrégulières, poreuses, les joints de coffrage, ainsi que les gros agrégats ou concentrations de sable.
La mesure sur des parois de moins de 10 cm d’épaisseur doit être effectuée avec précaution à cause de l’élasticité pouvant fausser les résultats.

Le scléromètre est calibré pour une utilisation en position horizontale sur surfaces verticales.
Pour des mesures sur des surfaces horizontales ou inclinées, il est nécessaire d’appliquer une correction selon un diagramme spécifique basé sur l’angle de mesure.
Ce diagramme (visible en figure 1, pages 5 et 17 du document) permet de convertir la valeur de rebond en résistance à la compression corrigée.

Le tableau des correspondances (figure 2, pages 6 et 18) fournit les valeurs maximales et minimales probables de résistance à la compression en fonction de la valeur mesurée R, pour des bétons âgés de 7 à 56 jours.

Des écarts peuvent apparaître en cas de béton hétérogène, mal amalgamé, insuffisamment sec, récemment décoffré ou avec une surface trop lisse.
Dans ces cas, il est conseillé de réaliser des séries de mesures spécifiques pour établir des courbes de correction adaptées.

Pour l’entretien, il est recommandé d’éviter la formation de dépôts sur la tige de percussion, de prévenir l’entrée d’eau, de poussière ou d’autres liquides dans l’appareil, et de nettoyer les parties mobiles avant rangement.

Le conditionnement comprend un exemplaire de l’instrument, livré avec son étui rigide pour une conservation optimale.

Ce scléromètre constitue un outil rapide et pratique pour l’évaluation sur site de la résistance du béton, sans détériorer les structures testées.
Il ne remplace toutefois pas les essais en laboratoire pour des analyses approfondies.

Le scléromètre s’utilise en déverrouillant d’abord l’appareil en appuyant doucement la pointe contre une surface dure, ce qui libère la tige de percussion. Pour mesurer, il faut positionner le scléromètre perpendiculairement sur le béton, puis pousser lentement le corps de l’instrument contre la surface. Le marteau interne est alors libéré, produisant un impact dont la force est indiquée par une asticelle sur une échelle graduée. Le bouton d’arrêt peut être pressé et maintenu enfoncé pour bloquer la lecture, permettant ainsi de retirer lentement l’appareil de la surface tout en conservant la valeur affichée, ce qui facilite la lecture en position inconfortable ou différée.

Avant chaque mesure, il est nécessaire de préparer la surface en la lissant soigneusement avec la meule fournie sur une zone d’environ 10 cm x 10 cm. Il est recommandé d’effectuer au moins dix mesures homogènes sur cette surface, en éliminant les valeurs aberrantes (différant de plus de 5 unités) et en les remplaçant par de nouvelles mesures. Les points de mesure doivent éviter les zones irrégulières, poreuses, les joints de coffrage, ainsi que les gros agrégats ou concentrations de sable. La mesure sur des parois de moins de 10 cm d’épaisseur doit être effectuée avec précaution en raison de l’élasticité pouvant fausser les résultats.

Le scléromètre est calibré pour une utilisation en position horizontale sur surfaces verticales. Pour les mesures sur surfaces horizontales ou inclinées, il convient d’appliquer une correction selon un diagramme spécifique basé sur l’angle de mesure (voir figure 1 aux pages 5 et 17 du document), permettant de convertir la valeur de rebond en résistance à la compression corrigée.

En cas d’observations de discordances dues à des bétons hétérogènes, mal amalgamés, insuffisamment secs, récemment décoffrés ou avec une surface trop lisse, il est conseillé de réaliser des séries de mesures spécifiques pour établir des courbes de correction adaptées.

Le résultat attendu est une valeur indicative de la résistance approximative à la compression du béton au point mesuré, obtenue par la moyenne des mesures homogènes réalisées. Le bouton d’arrêt facilite la lecture des mesures en bloquant la valeur affichée.

Pour garantir la fiabilité des mesures, l’appareil doit être manipulé conformément à ces étapes, avec une préparation soignée de la surface et en respectant les conditions d’usage précisées.
