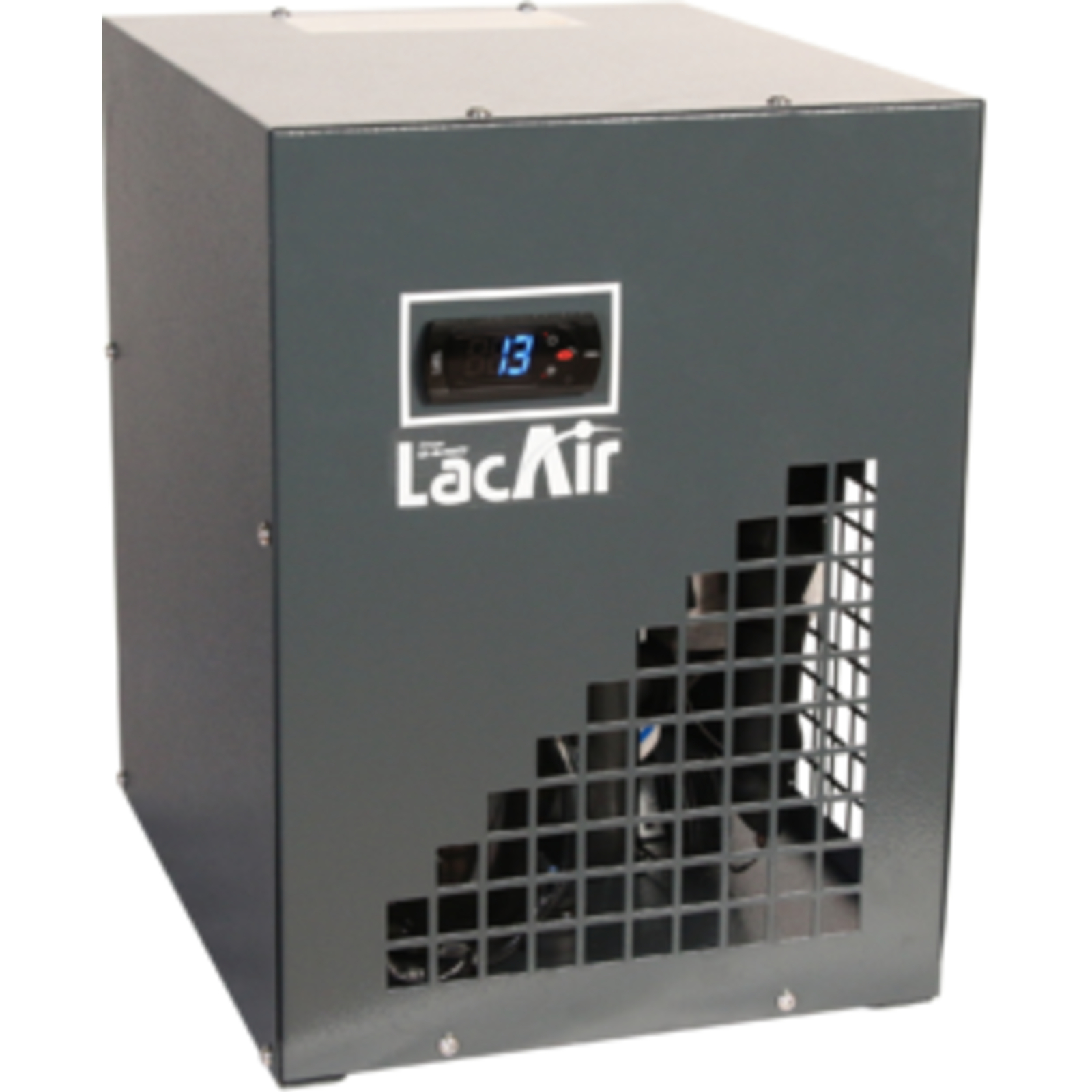

Sécheur frigorifique SH3C : 54 m³/h - 3/4'' F - 16 bar - point de rosée +3°C LACME - 468054
Référence : LACM468054
Découvrez Sécheur frigorifique SH3C : 54 m³/h - 3/4'' F - 16 bar - point de rosée +3°C LACME - 468054 disponible à l'achat
- Capacité de 54 m³/h pour un séchage efficace de l’air comprimé
- Point de rosée stable à +3°C garantissant une qualité d’air conforme
- Consommation électrique faible de 0.20 kW pour un fonctionnement économique
- Niveau sonore inférieur à 70 dB(A) pour un usage silencieux en milieu industriel
- Compact et léger avec des dimensions de 333 x 392 x 446 mm et 19 kg
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Sécheur frigorifique SH3C d’une capacité de 54 m³/h, conçu pour assurer un point de rosée stable à +3°C.
Ce sécheur est destiné au traitement d’air comprimé, avec un fonctionnement entièrement automatique.
Il élimine les vapeurs d’eau et d’huile contenues dans l’air comprimé par condensation, grâce à un abaissement de la température.
Le condensat est évacué automatiquement via un purgeur électrovanne temporisé.
Le sécheur est construit autour d’un échangeur de chaleur vertical monobloc en aluminium, garantissant une faible perte de charge et une séparation naturelle de l’eau par gravité, sans risque de ré-entraînement.
Cette conception simple limite l’entretien et assure une grande durabilité grâce à l’utilisation de composants de haute qualité.
Le circuit frigorifique utilise le fluide R513A, un réfrigérant à faible potentiel de réchauffement global (GWP), respectueux de l’environnement tout en offrant des performances équivalentes au R134A.
Le compresseur frigorifique est hermétique, avec protection thermique automatique et amortisseurs réduisant les vibrations et le bruit.
Le condensateur est refroidi par un ventilateur axial, et il est recommandé de maintenir l’unité propre et à l’abri des poussières.
Les caractéristiques techniques principales sont :
- Capacité : 54 m³/h
- Point de rosée : +3°C stable
- Pression maximale : 16 bar
- Température d’air en entrée : entre +5°C et +50°C
- Raccords entrée/sortie : 3/4" femelle Gaz BSP
- Niveau sonore inférieur à 70 dB(A)
- Consommation électrique : 0,20 kW
- Dimensions compactes : 333 x 392 x 446 mm (L x l x h)
- Poids : 19 kg
Le sécheur est équipé d’un contrôleur électronique permettant la gestion complète des fonctions, incluant:
- Régulation proportionnelle de la puissance frigorifique pour une stabilité parfaite du point de rosée
- Purgeur de condensats par électrovanne temporisée
- Plusieurs alarmes intégrées : point de rosée élevé ou inférieur, problème avec les sondes de point de rosée et du ventilateur
- Interrupteur marche/arrêt
L’air comprimé chaud sort du sécheur, préchauffé à contre-courant, ce qui limite la formation de condensats dans la tuyauterie en aval.
Le sécheur est silencieux, avec un entretien réduit et un encombrement au sol limité.
Applications et usage :
Le sécheur frigorifique SH3C est adapté aux réseaux d’air comprimé ne nécessitant pas un point de rosée inférieur à 3°C et non soumis au gel.
Il répond aux exigences industrielles de qualité de l’air selon la norme ISO 8573.1 (classe 4).
Installation et conditions d’utilisation :
- Le sécheur doit être installé dans un local propre, sec, à l’abri des agents atmosphériques et de la lumière directe.
- Il faut garantir un espace suffisant autour pour le refroidissement et la maintenance.
- L’air aspiré doit être exempt de fumées ou vapeurs inflammables.
- La base doit être plane et capable de supporter le poids de l’appareil.
- Le branchement électrique doit être réalisé par un professionnel, avec protection conforme et prise de terre.
Maintenance :
- Contrôles hebdomadaires ou après 40 heures de fonctionnement : vérification de la température et de la vidange du condensat.
- Entretien mensuel ou après 200 heures : nettoyage du condensateur par jet d’air comprimé et nettoyage de l’électrovanne de vidange.
- Contrôles annuels ou après 200 heures : vérification et remplacement éventuel du tuyau de vidange, contrôle des fixations.
- L’électrovanne de vidange doit être nettoyée en dépressurisant le filtre, en démontant la cartouche métallique et en la nettoyant à l’air comprimé.
Le sécheur est conforme aux directives européennes applicables (compatibilité électromagnétique, directive machines, basse tension, directive PED).
Ce produit est un équipement fiable, simple, compact et durable, idéal pour la qualité de l’air comprimé dans un cadre industriel.
L’appareil est construit autour d’un échangeur de chaleur vertical monobloc en aluminium, assurant une faible perte de charge et une séparation naturelle de l’eau par gravité sans risque de ré-entraînement, ce qui limite l’entretien et garantit une grande durabilité. Le circuit frigorifique utilise le fluide R513A, un réfrigérant à faible potentiel de réchauffement global (GWP), respectueux de l’environnement tout en offrant des performances équivalentes au R134A.
Le compresseur frigorifique est hermétique, équipé d’une protection thermique automatique et d’amortisseurs qui réduisent les vibrations et le bruit. Le condensateur est refroidi par un ventilateur axial, avec une recommandation de maintenir l’unité propre et à l’abri des poussières.
Les caractéristiques techniques principales sont les suivantes :
- Capacité : 54 m³/h
- Point de rosée : +3°C stable
- Pression maximale : 16 bar
- Température d’air en entrée : de +5°C à +50°C
- Raccords entrée/sortie : 3/4" femelle Gaz BSP
- Niveau sonore : inférieur à 70 dB(A)
- Consommation électrique : 0,20 kW
- Dimensions : 333 x 392 x 446 mm (L x l x h)
- Poids : 19 kg
Le sécheur intègre un contrôleur électronique avec régulation proportionnelle de la puissance frigorifique pour une stabilité parfaite du point de rosée, un purgeur de condensats par électrovanne temporisée, plusieurs alarmes (point de rosée élevé ou inférieur, problèmes avec les sondes de point de rosée et du ventilateur), ainsi qu’un interrupteur marche/arrêt.
L’air comprimé sortant est préchauffé à contre-courant, ce qui limite la formation de condensats dans la tuyauterie en aval. Le sécheur est silencieux, compact et nécessite peu d’entretien.
Il est adapté aux réseaux d’air comprimé ne nécessitant pas un point de rosée inférieur à 3°C et non soumis au gel, répondant aux exigences industrielles de qualité de l’air selon la norme ISO 8573.1 (classe 4).
Les conditions d’installation recommandent un local propre, sec, à l’abri des agents atmosphériques et de la lumière directe, avec un espace suffisant pour le refroidissement et la maintenance. L’air aspiré doit être exempt de fumées ou vapeurs inflammables, et la base doit être plane et stable. Le branchement électrique doit être réalisé par un professionnel avec protection conforme et prise de terre.
La maintenance comprend des contrôles hebdomadaires, mensuels et annuels portant sur la température, la vidange du condensat, le nettoyage du condensateur et de l’électrovanne, ainsi que la vérification des fixations et du tuyau de vidange.
Ce sécheur frigorifique est conforme aux directives européennes applicables, notamment en matière de compatibilité électromagnétique, directive machines, basse tension et directive PED.
Il constitue un équipement fiable, simple, compact et durable, idéal pour garantir la qualité de l’air comprimé dans un environnement industriel.
- référence industrielle : 468054
- capacité : 54 m³/h
- point de rosée stable : +3°C
- pression maximale : 16 bar
- température air mini : +5 °C
- température air maxi : 50 °C
- raccords entrée/sortie : 3/4" femelle gaz BSP
- niveau sonore : < 70 dB(A)
- consommation électrique : 0,20 kW
- dimensions (L x l x h) : 333 x 392 x 446 mm
- poids : 19 kg
- réfrigérant : R513A à faible potentiel de réchauffement global (GWP)
- échangeur de chaleur vertical monobloc en aluminium
- fonctionnement entièrement automatique
- purge de condensats par électrovanne temporisée
- contrôleur électronique avec régulation proportionnelle de la puissance frigorifique
- interrupteur marche/arrêt
- protection thermique automatique
- plusieurs alarmes intégrées : point de rosée élevé ou inférieur, problème avec sondes
L’appareil est équipé d’un contrôleur électronique qui gère la régulation proportionnelle de la puissance frigorifique afin de maintenir un point de rosée stable à +3°C. Ce contrôleur permet également la gestion des fonctions telles que la vidange du condensat, la surveillance du point de rosée, des sondes et du ventilateur, ainsi que la gestion des alarmes.
Pour utiliser le sécheur, il faut l’installer dans un local propre, sec, à l’abri des agents atmosphériques et de la lumière directe, avec un espace suffisant pour le refroidissement et la maintenance. L’air aspiré doit être exempt de fumées ou vapeurs inflammables. Le branchement électrique doit être réalisé par un professionnel.
La mise en route se fait par l’activation de l’alimentation électrique et l’appui sur l’interrupteur principal. Après un délai de sécurité, le sécheur démarre, et il faut ouvrir lentement les vannes d’entrée et de sortie d’air pour assurer une montée en pression progressive. Le panneau de commande affiche la température et les différents états de fonctionnement.
En cas de dysfonctionnement ou d’alarme, le système affiche les codes correspondants et peut nécessiter une réinitialisation manuelle via le panneau de commande.
La maintenance régulière inclut la vérification hebdomadaire de la température et de la vidange du condensat, un nettoyage mensuel du condensateur et de l’électrovanne de vidange, ainsi qu’un contrôle annuel du tuyau de vidange et des fixations. L’électrovanne de vidange doit être nettoyée en dépressurisant le filtre, en démontant la cartouche métallique et en la nettoyant à l’air comprimé.
Ainsi, le sécheur s’utilise en continu dans des réseaux d’air comprimé non soumis au gel, avec une surveillance régulière pour garantir la stabilité du point de rosée et l’évacuation efficace des condensats.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quels sont les critères d’installation à respecter pour garantir le bon fonctionnement du sécheur frigorifique SH3C ?
Le sécheur doit être installé dans un local propre, sec, à l’abri des agents atmosphériques et de la lumière directe. Il faut garantir un espace suffisant autour de l’appareil pour le refroidissement et la maintenance. La base doit être plane et capable de supporter le poids de la machine (19 kg). L’air aspiré doit être exempt de fumées ou de vapeurs inflammables.
Quels sont les paramètres techniques essentiels à vérifier pour choisir le sécheur SH3C ?
Ce modèle offre une capacité de traitement de 54 m³/h avec un point de rosée stable à +3°C. Il supporte une pression maximale de 16 bar et un air d’entrée entre +5°C et +50°C. Les raccords sont en 3/4" femelle Gaz BSP, et le niveau sonore est inférieur à 70 dB(A). Sa consommation électrique est de 0,20 kW.
Comment fonctionne le système de régulation et de contrôle du sécheur SH3C ?
Le sécheur est équipé d’un contrôleur électronique qui assure une régulation proportionnelle de la puissance frigorifique pour maintenir un point de rosée stable. Il gère également la purge automatique des condensats par électrovanne temporisée et intègre plusieurs alarmes (point de rosée élevé ou bas, défauts des sondes, problème ventilateur) pour garantir la surveillance continue du système.
Quelles sont les opérations de maintenance recommandées pour assurer la durabilité du sécheur ?
Il est conseillé de vérifier hebdomadairement la température et la vidange du condensat. Un nettoyage mensuel du condensateur et de l’électrovanne de vidange est nécessaire, suivi d’un contrôle annuel du tuyau de vidange et des fixations. L’électrovanne doit être nettoyée en dépressurisant le filtre, puis en démontant la cartouche métallique pour un nettoyage à l’air comprimé.
Quelles sont les limites d’utilisation du sécheur SH3C à prendre en compte ?
Ce sécheur est conçu pour des réseaux d’air comprimé non soumis au gel et ne convient pas aux applications nécessitant un point de rosée inférieur à +3°C. Il doit être utilisé dans des conditions respectant les plages de température et pression indiquées, et dans un environnement exempt de poussières et de vapeurs inflammables.
