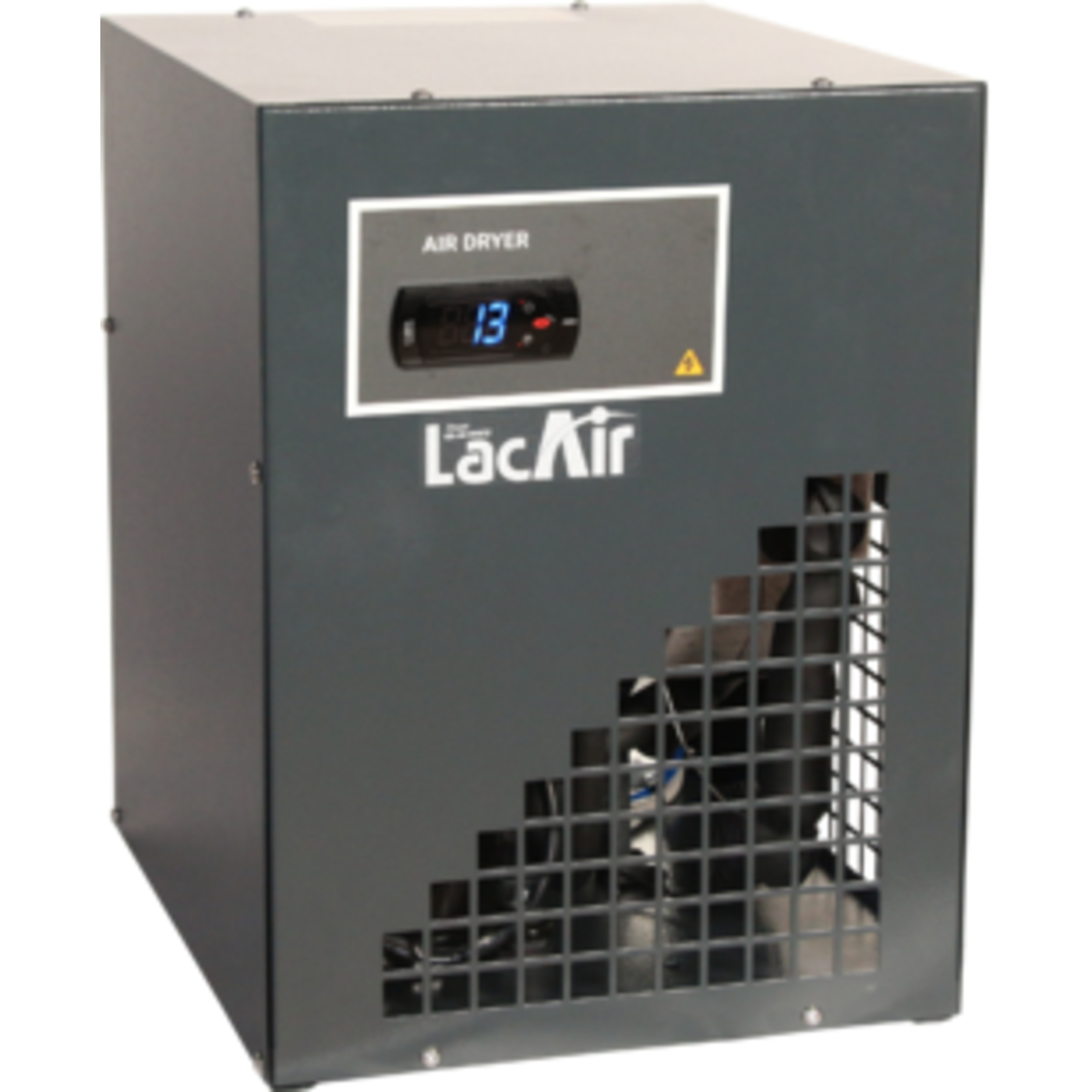

Sécheur frigorifique SH8C 78 m³/h - 3/4'' F - 16 bar - point de rosée +3°C LACME - 468078
Référence : LACM468078
Découvrez Sécheur frigorifique SH8C 78 m³/h - 3/4'' F - 16 bar - point de rosée +3°C LACME - 468078 disponible à l'achat
- Capacité de séchage de 78 m³/h avec point de rosée stable à +3°C
- Fonctionnement entièrement automatique et silencieux inférieur à 70 dB(A)
- Échangeur en aluminium pour faible perte de charge et entretien réduit
- Utilisation d’un réfrigérant R513A respectueux de l’environnement
- Pression maximale d’utilisation de 16 bar pour réseaux professionnels
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le sécheur frigorifique SH8C 78 m³/h de la marque LACME est un équipement performant et simple d'utilisation, conçu pour assurer le séchage de l'air comprimé par condensation des vapeurs d'eau et d'huile.
Il offre une capacité de traitement de 78 m³/h avec un point de rosée stable à +3°C, garantissant ainsi une grande efficacité.
Ce sécheur fonctionne de manière entièrement automatique et délivre un air comprimé chaud en sortie.
Son échangeur de chaleur vertical est entièrement réalisé en aluminium, ce qui permet une faible perte de charge et une séparation naturelle de l'eau par gravité, sans risque de ré-entraînement.
Cette conception simple limite les besoins en entretien.
Le sécheur est durable grâce à des composants de haute qualité et se distingue par un fonctionnement très silencieux, avec un niveau sonore inférieur à 70 dB(A).
Il est équipé d'un fluide réfrigérant R513A à faible potentiel de réchauffement global (GWP), respectueux de l'environnement.
La pression maximale d'utilisation est de 16 bars, avec une plage de température d'entrée d'air comprise entre +5°C et +50°C.
L'appareil est construit en acier avec une peinture époxy, et intègre un circuit d'air anti-corrosif.
Les raccords entrée/sortie sont de type gaz 3/4" femelle BSP.
Un interrupteur marche/arrêt est présent pour faciliter la mise en service.
Le sécheur frigorifique SH8C est conçu pour les réseaux d'air comprimé ne nécessitant pas un point de rosée inférieur à 3°C et non soumis au gel.
Il répond à la classe 4 de qualité selon la norme ISO 8573.1.
Son encombrement au sol est réduit, facilitant son installation même dans des espaces restreints.
Le fonctionnement repose sur deux circuits séparés : un circuit d'air comprimé avec deux échangeurs de chaleur (air/air et air/réfrigérant) et un circuit frigorifique comprenant un compresseur, un condensateur et un évaporateur.
L'air chaud et humide est refroidi dans l'évaporateur pour condenser l'humidité, qui est ensuite séparée et évacuée automatiquement via un purgeur électrovanne temporisé.
L'air froid est réchauffé en contre-courant avant sa sortie, ce qui évite la formation de condensat sur les canalisations.
Le sécheur intègre un contrôleur électronique permettant de gérer tous les paramètres de fonctionnement, dont le temps et la durée de vidange, le point de consigne du ventilateur, ainsi que plusieurs alarmes (point de rosée élevé ou bas, défauts de sondes, etc.).
Les alarmes peuvent être consultées et réinitialisées via un panneau de commande numérique.
En termes de maintenance, le sécheur nécessite un contrôle régulier de la température affichée et de la vidange du condensat.
Le condensateur doit être nettoyé à l'air comprimé chaque mois, ainsi que l’électrovanne de vidange.
Le tuyau flexible de vidange doit être vérifié annuellement et remplacé si nécessaire.
Toutes les opérations de maintenance doivent être réalisées hors tension et hors pression.
Le sécheur est conforme aux normes européennes et directives applicables (compatibilité électromagnétique, directive machines, basse tension, PED).
Il est destiné à un usage professionnel et doit être installé dans un local propre, sec, protégé des intempéries et des poussières, avec une température ambiante comprise entre 5°C et 50°C.
Un filtre anti-poussières de 3 µm est recommandé en amont pour protéger les composants internes.
Ses dimensions sont compactes : 345 x 409 x 480 mm (L x l x h) pour un poids de 21 kg.
En résumé, le sécheur frigorifique SH8C 78 m³/h LACME est une solution fiable, économique et écologique pour le séchage de l'air comprimé, alliant simplicité d'utilisation, faible entretien et haut niveau de performance.
Son échangeur de chaleur vertical, entièrement réalisé en aluminium, garantit une faible perte de charge et une séparation naturelle de l’eau par gravité sans risque de ré-entraînement, ce qui limite les besoins en entretien. L’appareil est construit en acier avec une peinture époxy et intègre un circuit d’air anti-corrosif. Les raccords entrée/sortie sont de type gaz 3/4" femelle BSP. Un interrupteur marche/arrêt facilite la mise en service.
Le sécheur fonctionne sur deux circuits séparés : un circuit d’air comprimé avec deux échangeurs de chaleur (air/air et air/réfrigérant) et un circuit frigorifique comprenant un compresseur, un condensateur et un évaporateur. L’air chaud et humide est refroidi dans l’évaporateur pour condenser l’humidité, qui est ensuite évacuée automatiquement via un purgeur électrovanne temporisé. L’air froid est réchauffé en contre-courant avant sa sortie, évitant la formation de condensat sur les canalisations.
Le fluide réfrigérant utilisé est le R513A, à faible potentiel de réchauffement global (GWP), respectueux de l’environnement et performant.
Le sécheur est équipé d’un contrôleur électronique qui permet de gérer tous les paramètres de fonctionnement, tels que le temps et la durée de vidange, le point de consigne du ventilateur, ainsi que plusieurs alarmes (point de rosée élevé ou bas, défauts de sondes). Ces alarmes peuvent être consultées et réinitialisées via un panneau de commande numérique.
Le niveau sonore est inférieur à 70 dB(A), assurant un fonctionnement très silencieux. La pression maximale d’utilisation est de 16 bars, avec une plage de température d’entrée d’air comprise entre +5°C et +50°C. Il répond à la classe 4 de qualité selon la norme ISO 8573.1.
Les dimensions compactes de 345 x 409 x 480 mm (L x l x h) et un poids de 21 kg facilitent son installation même dans des espaces restreints.
Le sécheur est destiné à un usage professionnel, à installer dans un local propre, sec, protégé des intempéries et des poussières, avec une température ambiante comprise entre 5°C et 50°C. Il est recommandé d’installer un filtre anti-poussières de 3 µm en amont pour protéger les composants internes.
En termes de maintenance, il nécessite un contrôle régulier de la température affichée et de la vidange du condensat. Le condensateur doit être nettoyé à l’air comprimé chaque mois, ainsi que l’électrovanne de vidange. Le tuyau flexible de vidange doit être vérifié annuellement et remplacé si nécessaire. Toutes les opérations de maintenance doivent être réalisées hors tension et hors pression.
Le sécheur frigorifique SH8C LACME est une solution fiable, économique et écologique pour le séchage de l’air comprimé, alliant simplicité d’utilisation, faible entretien et haut niveau de performance.
- référence industrielle : 468078
- capacité : 78 m³/h
- réfrigérant : R513A à faible potentiel de réchauffement global (GWP)
- pression maximale d’utilisation : 16 bar
- température air mini : +5 °C
- température air maxi : 50 °C
- niveau sonore : < 70 dB(A)
- entrée/sortie : 3/4" femelle gaz BSP
- construction : acier avec peinture époxy
- échangeur de chaleur vertical entièrement en aluminium
- circuit d’air anti-corrosif
- interrupteur marche/arrêt
- purge de condensats par électrovanne temporisée
- fonctionnement simple entièrement automatisé
Pour utiliser le sécheur, il faut d’abord vérifier que tous les paramètres fonctionnels sont conformes. Le sécheur est mis en marche en activant l’interrupteur principal, puis en appuyant sur la touche de démarrage pendant au moins 3 secondes. Après un délai de sécurité d’une minute, le sécheur démarre son cycle. Il convient d’ouvrir lentement les vannes d’entrée et de sortie d’air pour laisser l’air circuler dans l’appareil. Il faut vérifier que tous les raccords sont bien serrés.
Le sécheur est destiné à un usage professionnel dans des réseaux d’air comprimé ne nécessitant pas un point de rosée inférieur à +3°C et non soumis au gel. Il doit être installé dans un local propre, sec, protégé des intempéries, avec une température ambiante comprise entre +5°C et +50°C. Un filtre anti-poussières de 3 µm doit être installé en amont pour protéger les composants internes.
En cas de fonctionnement non conforme, le sécheur dispose d’un contrôleur électronique qui gère les paramètres de fonctionnement et affiche plusieurs alarmes (point de rosée élevé ou bas, défauts de sondes, etc.). Ces alarmes peuvent être consultées et réinitialisées via le panneau de commande numérique.
La maintenance régulière consiste à vérifier la température affichée et la vidange du condensat. Le condensateur doit être nettoyé chaque mois à l’aide d’un jet d’air comprimé, ainsi que l’électrovanne de vidange. Le tuyau flexible de vidange doit être vérifié annuellement et remplacé si nécessaire. Toutes les opérations de maintenance doivent être effectuées hors tension et hors pression.
Ainsi, pour obtenir un air comprimé sec et éviter la formation de condensats dans les canalisations, il faut assurer une mise en service correcte, respecter les conditions d’installation et d’usage, surveiller les alarmes, et réaliser les opérations de maintenance prescrites.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
À quel débit d’air ce sécheur frigorifique est-il conçu pour fonctionner ?
Le sécheur SH8C est conçu pour traiter un débit d’air comprimé de 78 m³/h à une pression maximale de 16 bar. Ce débit est adapté aux réseaux ne nécessitant pas un point de rosée inférieur à +3°C.
Quels sont les raccordements d’entrée et de sortie d’air du sécheur ?
Les raccords d’entrée et de sortie sont de type gaz 3/4" femelle BSP, ce qui permet une connexion standardisée aux réseaux d’air comprimé professionnels.
Quelles sont les conditions d’installation recommandées pour ce sécheur ?
Le sécheur doit être installé dans un local propre, sec, protégé des intempéries et des poussières, avec une température ambiante comprise entre +5°C et +50°C. Il est important de prévoir un espace suffisant autour de l’appareil pour assurer un bon refroidissement et faciliter la maintenance.
Comment fonctionne le système de séchage de l’air comprimé dans ce sécheur frigorifique ?
Le sécheur utilise deux circuits séparés : un circuit d’air comprimé et un circuit frigorifique. L’air chaud et humide est refroidi dans un échangeur air/réfrigérant, ce qui provoque la condensation de l’humidité. L’eau condensée est séparée et évacuée automatiquement via une électrovanne temporisée. L’air refroidi est ensuite réchauffé en contre-courant avant sa sortie, évitant ainsi la formation de condensat dans les canalisations.
Quelles alarmes et contrôles électroniques sont intégrés au sécheur ?
Le sécheur est équipé d’un contrôleur électronique qui gère les paramètres de fonctionnement et affiche plusieurs alarmes, notamment point de rosée élevé ou bas, défauts de sondes et défauts ventilateur. Ces alarmes sont consultables et réinitialisables via un panneau de commande numérique en façade.
Quelles opérations de maintenance sont nécessaires pour garantir la performance du sécheur ?
Il est recommandé de vérifier régulièrement la température affichée et la vidange du condensat. Le condensateur et l’électrovanne de vidange doivent être nettoyés chaque mois à l’aide d’un jet d’air comprimé. Le tuyau flexible de vidange doit être contrôlé annuellement et remplacé si nécessaire. Toutes les opérations doivent être réalisées hors tension et hors pression.
Quels fluides frigorigènes sont utilisés et quels sont leurs impacts environnementaux ?
Le sécheur utilise le fluide réfrigérant R513A, qui possède un faible potentiel de réchauffement global (GWP). Ce fluide est plus respectueux de l’environnement tout en offrant des performances équivalentes au fluide R134A.
