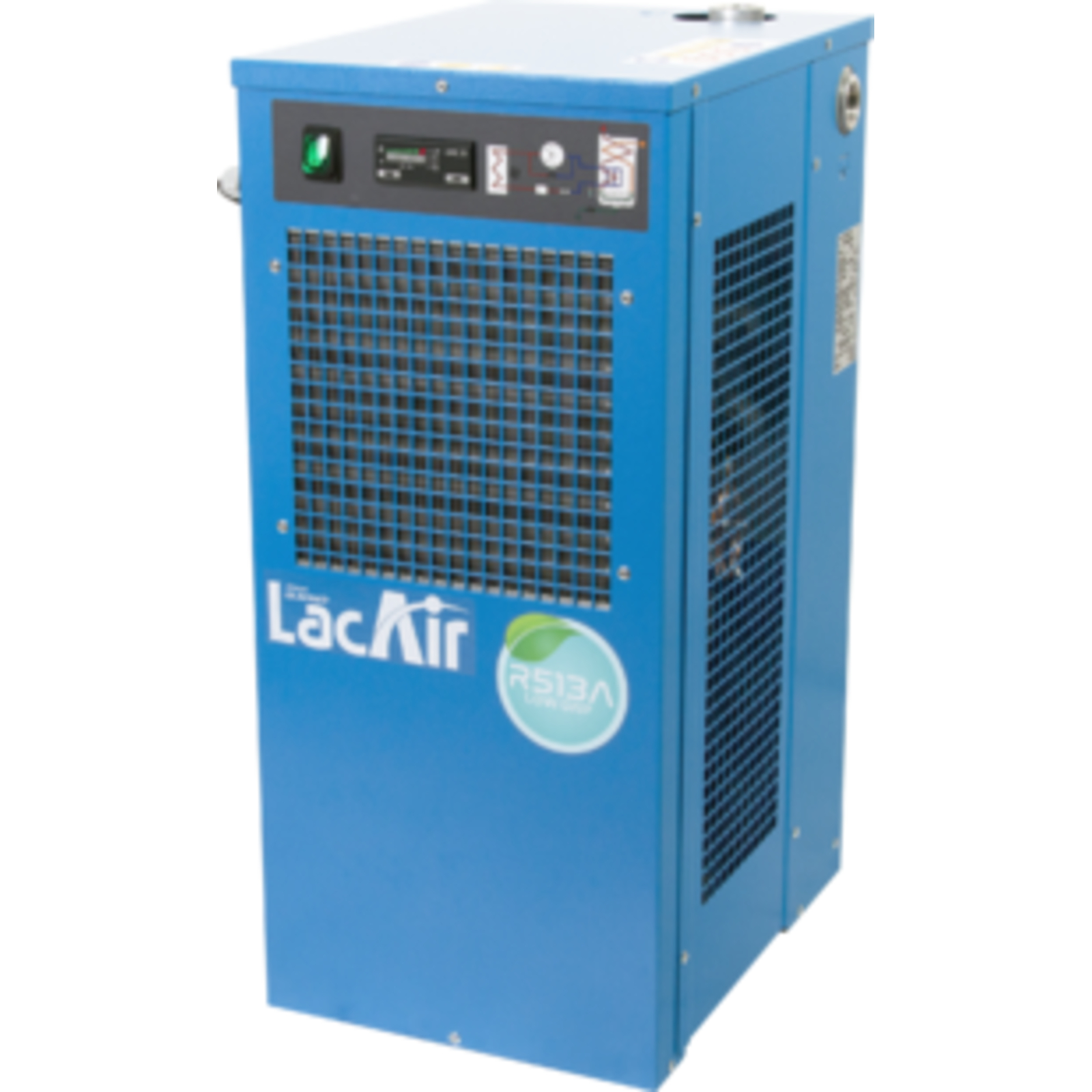

Sécheur frigorifique SHMB31 : 312 m³/h - 1''1/4 F - point de rosée +3°C LACME - 468831
Référence : LACM468831
Découvrez Sécheur frigorifique SHMB31 : 312 m³/h - 1''1/4 F - point de rosée +3°C LACME - 468831 disponible à l'achat
- Capacité de 312 m³/h pour un séchage efficace
- Point de rosée garanti à +3°C pour une qualité d’air optimale
- Fonctionnement automatique avec purgeur électronique
- Utilise un fluide réfrigérant R513A respectueux de l’environnement
- Niveau sonore inférieur à 70 dB(A) pour un usage confortable
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le sécheur frigorifique SHMB31 de LACME est un équipement performant conçu pour le traitement de l’air comprimé.
Il offre une grande capacité de 312 m³/h avec un point de rosée garanti à +3°C, assurant ainsi une excellente efficacité de séchage.
Son fonctionnement est entièrement automatique et simple d’utilisation, garantissant fiabilité, simplicité et solidité.
Le principe de fonctionnement repose sur la condensation des vapeurs d’eau et d’huile contenues dans l’air comprimé par abaissement de température.
L’air chargé d’humidité chaude traverse un échangeur de chaleur air-air puis un évaporateur air-réfrigérant où la température est réduite à environ 2°C.
Cette baisse de température provoque la condensation des vapeurs d’eau qui sont collectées dans un séparateur puis évacuées automatiquement via un purgeur électronique.
L’air sec est ensuite réchauffé dans l’échangeur air-air pour sortir à une température environ 8°C supérieure à celle de l’air entrant.
Le circuit frigorifique utilise un fluide réfrigérant R513A à faible potentiel de réchauffement global (GWP), respectueux de l’environnement.
Ce fluide circule dans un circuit fermé comprenant un compresseur frigorifique hermétique, un condenseur à ailettes en aluminium refroidi par ventilateur axial, un filtre déshydrateur et un tube capillaire.
Une vanne by-pass gaz chaud maintient une température d’évaporation constante d’environ +2°C pour éviter la formation de glace dans l’évaporateur.
Les caractéristiques techniques principales sont les suivantes :
- Débit nominal : 312 m³/h
- Pression maximale d’utilisation : 16 bars
- Température d’entrée d’air comprimé : de +10°C à +55°C
- Température ambiante d’utilisation : de +1°C à +45°C
- Raccordement entrée/sortie : 1’’ 1/4 F Gaz BSP
- Niveau sonore inférieur à 70 dB(A)
- Alimentation électrique 230 V / 50 Hz
- Puissance électrique absorbée : 0,84 kW
- Poids : 60 kg
- Dimensions (L x l x h) : 470 x 740 x 790 mm
Le sécheur est équipé d’un échangeur monobloc haut rendement en aluminium, compact et performant, intégrant l’échangeur air-air, l’évaporateur air-réfrigérant et un séparateur de condensat de type "demister".
Cette conception garantit une faible perte de charge, une vitesse d’air optimale et une excellente séparation des condensats.
Le contrôle et la gestion du sécheur sont assurés par un pupitre de commande doté d’un instrument électronique DMC35.
Ce dernier affiche la température du point de rosée sur une barre à LED, contrôle l’activation du ventilateur du condenseur ainsi que la purge temporisée.
Il conserve également l’enregistrement des heures totales de fonctionnement et propose un menu de réglage accessible au personnel qualifié.
Le purgeur de condensats est électronique et assure une évacuation complète du condensat sans perte d’air comprimé.
Un purgeur électronique à niveau peut être installé en option, utilisant un capteur capacitif pour détecter le niveau de condensat et commander automatiquement l’électrovanne de purge.
Le sécheur doit être installé dans un local propre, sec, bien ventilé, à l’abri des poussières, des produits chimiques corrosifs et des températures extrêmes.
Il est recommandé de maintenir un espace libre autour de l’appareil pour assurer une ventilation adéquate et faciliter les opérations d’entretien.
Le sécheur doit être maintenu en position verticale pendant le transport et le stockage, dans un environnement tempéré (+1°C à +50°C) et sec (humidité < 90%).
L’installation doit respecter les normes de sécurité et la directive européenne 2014/68/EU relative aux appareils sous pression.
Le branchement à l’air comprimé doit être réalisé avec des tuyaux adaptés, non rouillés et sans impuretés, avec un préfiltre recommandé en cas d’air fortement pollué.
Le raccordement électrique doit être conforme aux normes en vigueur, avec une protection différentielle et une mise à la terre effective.
La mise en service doit être effectuée par un personnel qualifié suivant une procédure rigoureuse : vérification des raccordements, mise sous tension progressive, contrôle du sens de rotation du compresseur, vérification de l’absence de fuites et du bon fonctionnement du purgeur.
Le sécheur peut être commandé à distance via des contacts libres de potentiel adaptés.
En fonctionnement, le compresseur frigorifique et le ventilateur du condenseur tournent en continu.
Le nombre de démarrages doit être limité à 6 par heure et un arrêt d’au moins 5 minutes est nécessaire avant tout redémarrage afin de préserver la durée de vie de l’appareil.
Ce sécheur frigorifique est conforme aux exigences industrielles en matière de qualité d’air selon la norme ISO 8573.1 (classe eau 4 ou 5).
Il garantit un air comprimé de haute qualité, adapté à de nombreuses applications industrielles ne nécessitant pas un point de rosée inférieur à +3°C.
En résumé, le sécheur frigorifique SHMB31 LACME est un système robuste, écologique et performant, conçu pour assurer un séchage efficace de l’air comprimé avec une consommation énergétique maîtrisée et une maintenance simplifiée.
Le circuit frigorifique utilise un fluide réfrigérant R513A à faible potentiel de réchauffement global (GWP), respectueux de l’environnement. Ce fluide circule dans un circuit fermé comprenant un compresseur frigorifique hermétique, un condenseur à ailettes en aluminium refroidi par ventilateur axial, un filtre déshydrateur et un tube capillaire. Une vanne by-pass gaz chaud maintient une température d’évaporation constante d’environ +2°C pour éviter la formation de glace dans l’évaporateur.
Le sécheur est équipé d’un échangeur monobloc haut rendement en aluminium, compact et performant, intégrant l’échangeur air-air, l’évaporateur air-réfrigérant et un séparateur de condensat de type "demister". Cette conception garantit une faible perte de charge, une vitesse d’air optimale et une excellente séparation des condensats.
Les principales caractéristiques techniques sont :
- Débit nominal : 312 m³/h
- Pression maximale d’utilisation : 16 bars
- Température d’entrée d’air comprimé : +10°C à +55°C
- Température ambiante d’utilisation : +1°C à +45°C
- Raccordement entrée/sortie : 1’’ 1/4 F Gaz BSP
- Niveau sonore : inférieur à 70 dB(A)
- Alimentation électrique : 230 V / 50 Hz
- Puissance électrique absorbée : 0,84 kW
- Poids : 60 kg
- Dimensions (L x l x h) : 470 x 740 x 790 mm
- Fluide réfrigérant : R513A à faible GWP
- Point de rosée garanti : +3°C
Le contrôle et la gestion sont assurés par un pupitre de commande avec un instrument électronique DMC35, affichant la température du point de rosée sur une barre à LED, contrôlant l’activation du ventilateur du condenseur et la purge temporisée. Il conserve l’enregistrement des heures de fonctionnement et propose un menu de réglage accessible au personnel qualifié.
Le purgeur de condensats électronique assure une évacuation complète sans perte d’air comprimé. Une option de purgeur électronique à niveau avec capteur capacitif est disponible pour une gestion automatique.
Le sécheur doit être installé dans un local propre, sec, bien ventilé, à l’abri des poussières, produits chimiques corrosifs et températures extrêmes. Il doit être maintenu en position verticale lors du transport et stockage, dans un environnement tempéré (+1°C à +50°C) et sec (humidité < 90%). L’installation respecte la directive européenne 2014/68/EU relative aux appareils sous pression et les normes électriques en vigueur.
En fonctionnement, le compresseur frigorifique et le ventilateur tournent en continu. Le nombre de démarrages est limité à 6 par heure, avec un arrêt d’au moins 5 minutes avant redémarrage pour garantir la longévité de l’appareil.
Ce sécheur frigorifique est conforme à la norme ISO 8573.1 (classe eau 4 ou 5), garantissant un air comprimé de haute qualité adapté à de nombreuses applications industrielles ne nécessitant pas un point de rosée inférieur à +3°C.
Le SHMB31 est un système robuste, écologique et performant, conçu pour assurer un séchage efficace de l’air comprimé avec une consommation énergétique maîtrisée et une maintenance simplifiée.
- référence industrielle : 468831
- capacité : 312 m³/h
- pression maximale d’utilisation : 16 bars
- température d’entrée d’air comprimé : +10°C à +55°C
- température ambiante d’utilisation : +1°C à +45°C
- raccordement entrée/sortie : 1’’ 1/4 F Gaz BSP
- niveau sonore : inférieur à 70 dB(A)
- alimentation électrique : 230 V / 50 Hz
- puissance électrique absorbée : 0,84 kW
- poids : 60 kg
- dimensions (L x l x h) : 470 x 740 x 790 mm
- fluide réfrigérant : R513A à faible potentiel de réchauffement global (GWP)
- échangeur : monobloc haut rendement entièrement en aluminium
- purgeur de condensats : électronique par électrovanne
- contrôleur électronique multifonction DMC35 avec affichage du point de rosée sur barre à LED
- point de rosée garanti : +3°C
L’appareil est utilisé pour séparer l’eau et les éventuelles particules d’huile contenues dans l’air comprimé, dans des réseaux d’air comprimé non soumis au gel, avec un point de rosée nominal de +3 °C. Il ne doit pas être utilisé pour traiter de l’air sale ou contenant des particules solides, ni pour de l’air destiné à un usage respiratoire ou en contact direct avec des substances alimentaires.
Le sécheur doit être installé dans un local propre, sec, bien ventilé, à l’abri des poussières, produits chimiques corrosifs, températures extrêmes et sources de chaleur. La température ambiante d’utilisation doit être comprise entre +1 °C et +45 °C. Il convient de laisser un espace libre autour de l’appareil pour assurer une ventilation correcte et faciliter l’entretien.
Pour la mise en service, un personnel qualifié doit vérifier que l’installation respecte les conditions (raccordements, évacuation du condensat, alimentation électrique conforme, absence de fuites, etc.). Après mise sous tension, il faut attendre que le sécheur atteigne la température nécessaire, puis ouvrir lentement les vannes d’entrée et de sortie d’air. Si un système by-pass est installé, la vanne centrale doit être fermée progressivement.
En fonctionnement, le compresseur frigorifique et le ventilateur du condenseur tournent en continu. Le nombre de démarrages doit être limité à 6 par heure, avec un arrêt d’au moins 5 minutes avant tout redémarrage, afin de préserver la durée de vie de l’appareil.
Le purgeur électronique assure une évacuation complète du condensat sans perte d’air comprimé. En option, un purgeur électronique à niveau peut être installé, utilisant un capteur capacitif pour détecter le niveau de condensat et commander automatiquement l’électrovanne.
Le sécheur peut être commandé à distance via des contacts libres de potentiel adaptés, permettant une commande marche/arrêt. Lors de la commande à distance, le sécheur peut redémarrer automatiquement sans préavis.
En cas de fonctionnement non conforme, notamment si le compresseur ne fonctionne pas, le sens de rotation doit être vérifié et corrigé par inversion de deux phases, uniquement par du personnel qualifié.
Enfin, la condensation est évacuée à la même pression que l’air entrant, vers une installation de collecte ou un récipient, sans rejet dans l’atmosphère. Il est conseillé d’installer un séparateur eau-huile pour traiter cette condensation.
Ce résumé reflète strictement les modalités d’utilisation, de fonctionnement et d’usage du sécheur telles qu’exprimées dans les documents fournis.
