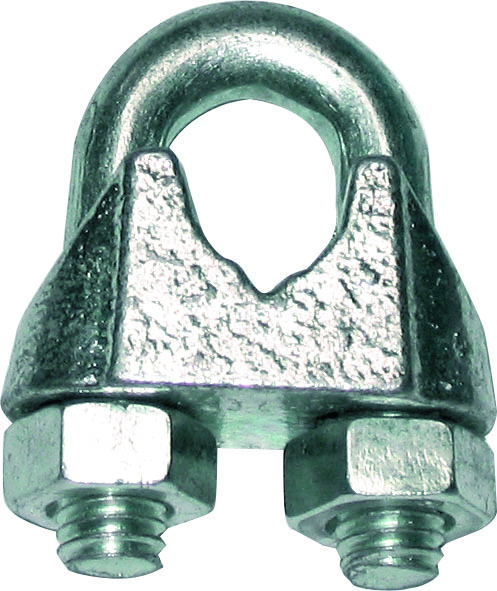

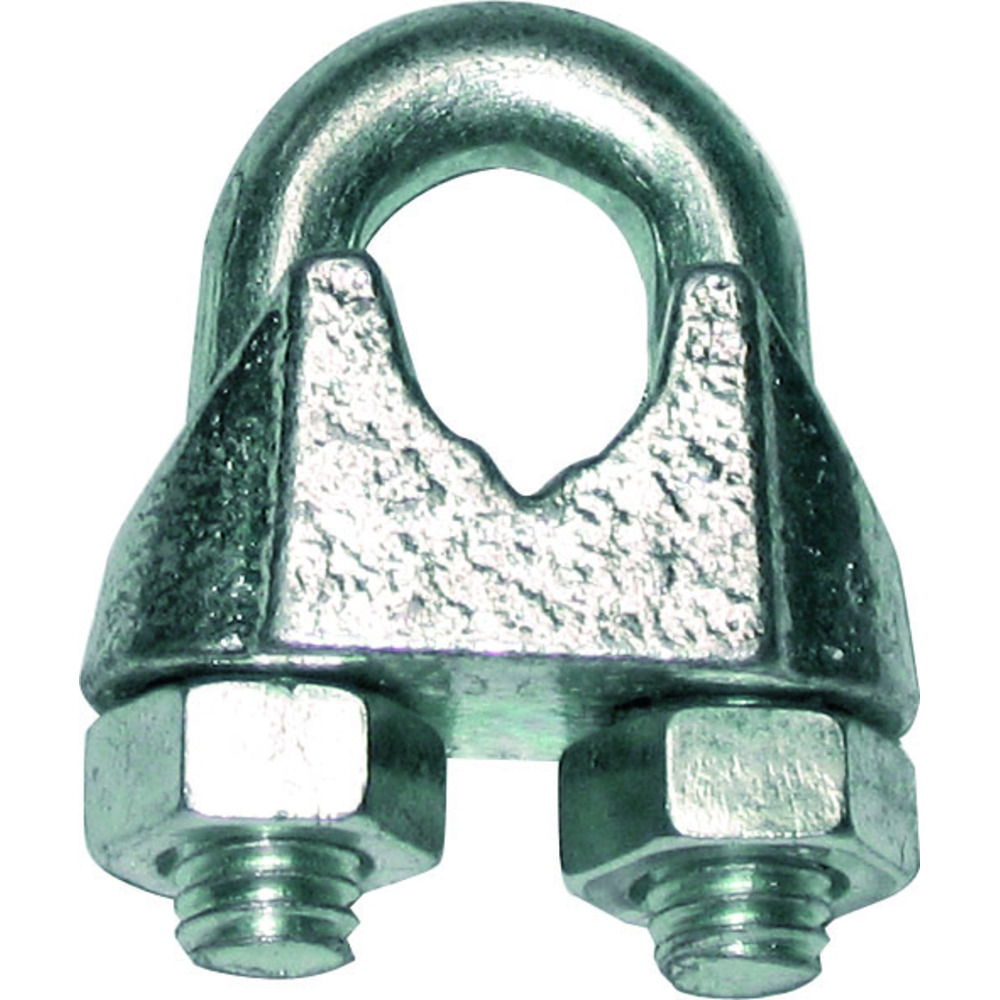

Serre-câble d.10 mm a étrier zingué din-741 LEVAC - 5270DG
Référence : L0235270DG
Découvrez Serre-câble d.10 mm a étrier zingué din-741 LEVAC - 5270DG disponible à l'achat
- Fabriqué en acier zingué pour une durabilité accrue.
- Permet de réduire la charge de rupture du câble de 15 à 20 %.
- Installation conforme à la norme boulonnerie 6.8.
- Attention : à éviter sur des câbles plastifiés.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Serre-câble d.10 mm a étrier zingué din-741.
Serre-câble à étrier DIN 741
Ensemble zingué
L'utilisation de serre-câbles réduit la charge de rupture du câble de 15 à 20%
La distance entre serre-câbles doit être égale à 6 à 8 fois le diamètre du câble
Serrage : se référer à la norme boulonnerie 6.8
ATTENTION : Ne pas utiliser les serres câbles sur câbles plastifiés. Faire obligatoirement des tests de l'ensemble avant mise en service.
Position correcte des serres câbles :
- étriers sur brin mort
- semelles sur brin tirant
Le serrage doit respecter la norme boulonnerie 6.8. Il est impératif de ne pas utiliser ces serre-câbles sur des câbles plastifiés sans avoir préalablement effectué des tests complets de l'ensemble avant mise en service.
La position correcte du serre-câble est la suivante :
- Les étriers doivent être placés sur le brin mort du câble.
- Les semelles doivent être placées sur le brin tirant.
Caractéristiques techniques :
- Matière dominante : acier zingué.
- Diamètre du câble : 10 mm.
- Diamètre du filetage : 8 mm.
Dimensions principales (en mm) pour le modèle DG (correspondant au câble 10 mm) :
- A (largeur intérieure) : 8
- B x F (largeur x hauteur) : 42 x 30
- C (largeur de la base) : 19
- D (hauteur totale) : 22
- H (épaisseur) : 14
- Poids : 0,068 kg.
Recommandations d’utilisation :
- Ne pas utiliser pour le levage.
- Effectuer des tests avant utilisation sur câbles plastifiés.
- Respecter la position correcte des serre-câbles pour garantir la sécurité et la performance.
Avantages produit :
- Réduction significative de la perte de charge de rupture du câble.
- Protection anticorrosion grâce au zingage.
- Facilité de mise en œuvre conforme aux normes en vigueur.
Conditionnement, stockage et conservation :
- Stocker dans un endroit sec pour préserver le zingage.
- Manipuler avec précaution pour éviter toute déformation des étriers et semelles.
Cette fiche produit est conforme aux exigences de qualité et de sécurité pour les applications de maintien de câbles métalliques dans le domaine du levage, de l’arrimage et de la manutention, hors usage de levage direct.
Matière dominante: acier zingué
Diamètre câble (mm): 10
Diamètre filetage (mm): 8
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la norme applicable au serre-câble à étrier LEVAC 5270DG ?
Le serre-câble est conforme à la norme DIN 741, qui définit ses dimensions et ses caractéristiques pour un usage sûr et standardisé.
Comment doit-on positionner correctement les serre-câbles sur le câble métallique ?
Les étriers doivent être placés sur le brin mort du câble, tandis que les semelles doivent être positionnées sur le brin tirant. Cette disposition garantit la tenue et la sécurité de l’assemblage.
Quelle est la réduction de la charge de rupture du câble lors de l’utilisation de ce serre-câble ?
L’utilisation de ce serre-câble réduit la charge de rupture du câble de 15 à 20 %. Il est donc important de prendre en compte cette perte lors du dimensionnement.
Quelles sont les contraintes d’utilisation spécifiques à ce serre-câble ?
Il ne faut pas utiliser ce serre-câble pour le levage direct. De plus, il est déconseillé de l’utiliser sur des câbles plastifiés sans effectuer au préalable des tests complets de l’ensemble.
Quelle est la distance recommandée entre les serre-câbles lors de la mise en œuvre ?
La distance entre deux serre-câbles doit être comprise entre 6 et 8 fois le diamètre du câble, soit ici entre 60 et 80 mm pour un câble de 10 mm de diamètre.
