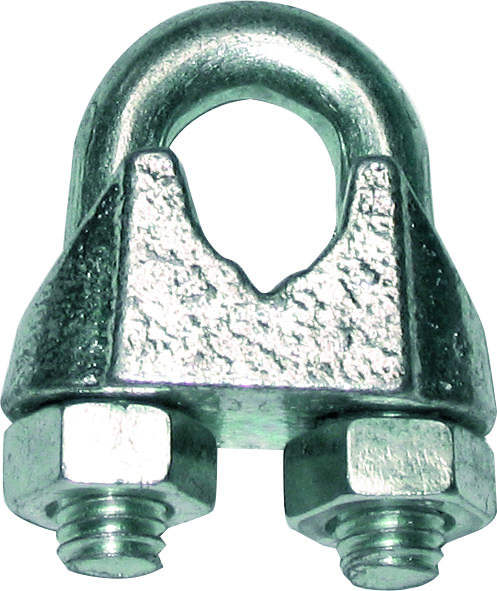

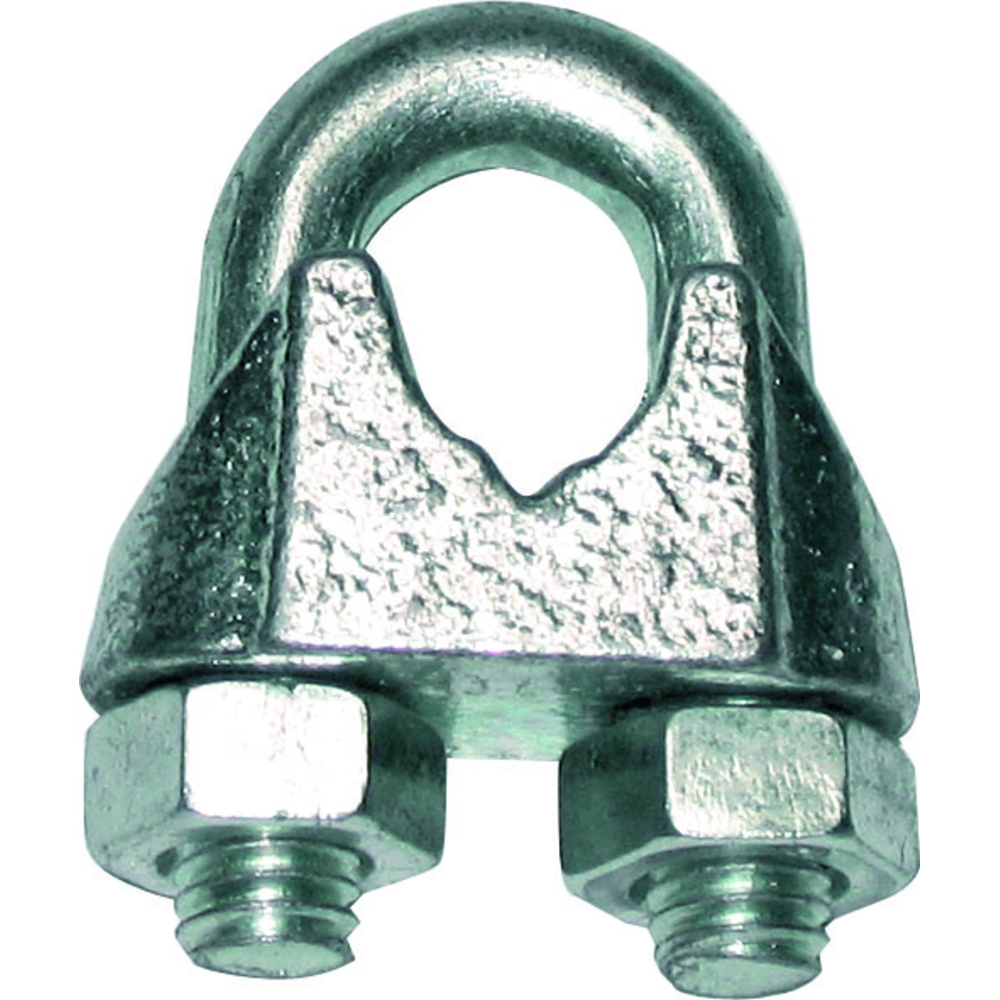

Serre-câble d.14 mm a étrier zingué din-741 LEVAC - 5270FG
Référence : L0235270FG
Découvrez Serre-câble d.14 mm a étrier zingué din-741 LEVAC - 5270FG disponible à l'achat
- Fabriqué en acier zingué de haute qualité pour durabilité.
- Réduit la charge de rupture de 15 à 20 % pour plus de sécurité.
- Installation recommandée selon la norme boulonnerie 6.8.
- Assurez-vous de la position correcte des serre-câbles avant usage.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Serre-câble d.14 mm a étrier zingué din-741.
Serre-câble à étrier DIN 741
Ensemble zingué
L'utilisation de serre-câbles réduit la charge de rupture du câble de 15 à 20%
La distance entre serre-câbles doit être égale à 6 à 8 fois le diamètre du câble
Serrage : se référer à la norme boulonnerie 6.8
ATTENTION : Ne pas utiliser les serres câbles sur câbles plastifiés. Faire obligatoirement des tests de l'ensemble avant mise en service.
Position correcte des serres câbles :
- étriers sur brin mort
- semelles sur brin tirant
L’utilisation de ce serre-câble permet de réduire la charge de rupture du câble de 15 à 20 %. La distance recommandée entre deux serre-câbles doit être comprise entre 6 et 8 fois le diamètre du câble pour assurer une tenue optimale. Le serrage doit être réalisé conformément à la norme boulonnerie 6.8.
Il est impératif de ne pas utiliser ce serre-câble sur des câbles plastifiés sans avoir effectué au préalable des tests complets de l’ensemble avant mise en service.
La position correcte pour la pose des serre-câbles est la suivante :
- Les étriers doivent être placés sur le brin mort du câble,
- Les semelles doivent être positionnées sur le brin tirant.
Caractéristiques techniques :
- Matière dominante : acier zingué,
- Diamètre du câble : 14 mm,
- Diamètre du filetage : 10 mm,
- Poids approximatif : 0,21 kg (d’après tableau pour câble 14 mm).
Dimensions principales (d’après tableau DIN 741) pour câble 14 mm :
- A : 10 mm,
- B x F : 57 x 44 mm,
- C : 20 mm,
- D : 30 mm,
- H : 23 mm.
Le produit n’est pas adapté pour le levage.
Avantages :
- Réduction significative de la charge de rupture du câble,
- Fabrication en acier zingué pour une meilleure résistance à la corrosion,
- Respect des normes DIN 741 et recommandations de serrage,
- Positionnement optimisé pour assurer la sécurité et la durabilité de l’assemblage.
Recommandations d’utilisation :
- Ne pas utiliser sur câbles plastifiés sans tests préalables,
- Respecter les distances entre serre-câbles,
- Installer correctement selon les indications de positionnement.
Conditionnement, stockage et conservation :
- Stocker dans un endroit sec pour éviter toute corrosion prématurée,
- Manipuler avec soin pour ne pas endommager le revêtement zingué.
Cette fiche produit assure une information complète pour le choix et l’utilisation correcte du serre-câble à étrier DIN 741, référence 5270, destiné à des applications de fixation et d’assemblage sur câbles métalliques.
Matière dominante: acier zingué
Diamètre câble (mm): 14
Diamètre filetage (mm): 10
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la norme applicable pour ce serre-câble à étrier ?
Ce serre-câble est conforme à la norme DIN 741, qui définit ses dimensions et son usage. Le serrage doit être réalisé selon la norme boulonnerie 6.8 pour garantir la sécurité de l’assemblage.
Comment positionner correctement les serre-câbles sur un câble métallique ?
Les étriers doivent être placés sur le brin mort du câble tandis que les semelles doivent être positionnées sur le brin tirant. Ce positionnement est essentiel pour assurer la tenue et la sécurité de l’assemblage.
Quelle est la limite d’utilisation de ce serre-câble ?
Ce produit n’est pas adapté pour le levage. Son usage est réservé à la fixation et à l’assemblage sur câbles métalliques, en respectant les recommandations d’installation.
Quelle est la réduction de la charge de rupture du câble lors de l’utilisation de ce serre-câble ?
L’utilisation de ce serre-câble réduit la charge de rupture du câble de 15 à 20 %, il est donc important de prendre cette diminution en compte dans le dimensionnement de l’ensemble.
Quelles sont les précautions d’usage spécifiques à ce serre-câble ?
Il est impératif de ne pas utiliser ce serre-câble sur des câbles plastifiés sans avoir effectué au préalable des tests complets de l’ensemble. La distance entre serre-câbles doit être comprise entre 6 et 8 fois le diamètre du câble pour une tenue optimale.
