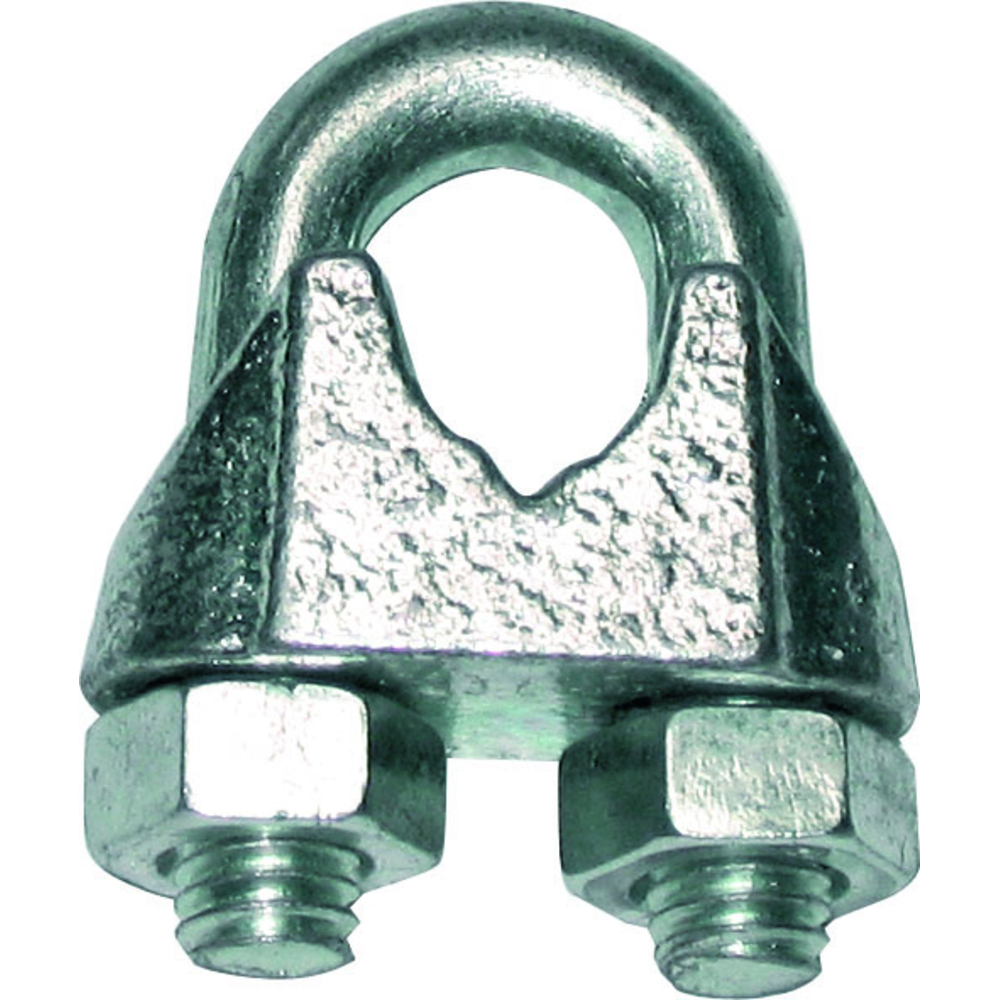

Serre-câble d.30 mm a étrier zingué din-741 LEVAC - 5270LBG
Référence : L0235270LBG
Découvrez Serre-câble d.30 mm a étrier zingué din-741 LEVAC - 5270LBG disponible à l'achat
- Réduit la charge de rupture du câble de 15 à 20 %
- Fabriqué en acier zingué pour une meilleure durabilité
- Installation conforme aux normes de boulonnerie 6.8
- Utilisation uniquement sur câbles non plastifiés
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Serre-câble d.30 mm a étrier zingué din-741.
Serre-câble à étrier DIN 741
Ensemble zingué
L'utilisation de serre-câbles réduit la charge de rupture du câble de 15 à 20%
La distance entre serre-câbles doit être égale à 6 à 8 fois le diamètre du câble
Serrage : se référer à la norme boulonnerie 6.8
ATTENTION : Ne pas utiliser les serres câbles sur câbles plastifiés. Faire obligatoirement des tests de l'ensemble avant mise en service.
Position correcte des serres câbles :
- étriers sur brin mort
- semelles sur brin tirant
Description :
- Ensemble zingué conçu pour serrer des câbles métalliques de diamètre 30 mm.
- L’utilisation de serre-câbles réduit la charge de rupture du câble de 15 à 20 %.
- La distance entre serre-câbles doit être égale à 6 à 8 fois le diamètre du câble.
- Le serrage doit se référer à la norme boulonnerie 6.8.
- Ne pas utiliser sur câbles plastifiés. Des tests doivent être effectués avant mise en service.
- Position correcte des serre-câbles : étriers sur le brin mort, semelles sur le brin tirant.
Caractéristiques techniques :
- Matière dominante : acier zingué.
- Diamètre câble : 30 mm.
- Diamètre filetage : 16 mm.
Dimensions et poids (extraits du tableau DIN 741 pour câble 30 mm) :
- A (écartement) : 26 mm
- B x F (largeur x profondeur) : 110 x 40 mm
- C (largeur intérieure) : 41 mm
- D (hauteur intérieure) : 45 mm
- H (épaisseur) : 8 mm
- Poids : 0,44 kg
Performances et recommandations :
- Ne pas utiliser pour le levage.
- Respecter la position correcte des serre-câbles pour garantir la tenue mécanique.
- La charge supportée dépend du câble et du nombre de serre-câbles utilisés (voir tableau nombre de serre-câbles à utiliser en fonction du diamètre du câble).
Avantages :
- Protection efficace du câble grâce à un serrage adapté.
- Matériau zingué assurant une bonne résistance à la corrosion.
Conditionnement et stockage :
- Non spécifié dans le document, mais le produit doit être stocké dans un environnement sec pour préserver la qualité du zingage.
Normes :
- Conforme à la norme DIN 741 pour serre-câbles à étrier.
Usage :
- Destiné à la fixation et au maintien de câbles métalliques, hors usage levage.
- Convient aux câbles métalliques non plastifiés.
Résumé : Ce serre-câble à étrier DIN 741 en acier zingué est adapté pour des câbles de 30 mm de diamètre. Il réduit la charge de rupture du câble de 15 à 20 % et doit être installé en respectant la position correcte des étriers et semelles. Son utilisation est déconseillée sur câbles plastifiés et interdite pour le levage. Le serrage doit respecter la norme boulonnerie 6.8.
Matière dominante: acier zingué
Diamètre câble (mm): 30
Diamètre filetage (mm): 16
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la norme applicable pour le serrage de ce serre-câble à étrier ?
Le serrage du serre-câble doit se référer à la norme boulonnerie 6.8, garantissant une fixation conforme et sécurisée.
Comment positionner correctement les serre-câbles pour assurer leur efficacité ?
Les étriers doivent être placés sur le brin mort du câble, tandis que les semelles se positionnent sur le brin tirant. Cette disposition est essentielle pour garantir la tenue mécanique et la sécurité du serrage.
Quels sont les critères d’utilisation spécifiques concernant le type de câble ?
Ce serre-câble est destiné uniquement aux câbles métalliques non plastifiés. Il est formellement déconseillé d’utiliser ce produit sur des câbles plastifiés sans avoir effectué des tests de l’ensemble avant mise en service.
Quelle est la réduction de la charge de rupture du câble liée à l’utilisation de ce serre-câble ?
L’utilisation de ce serre-câble réduit la charge de rupture du câble de 15 à 20 %, ce qui doit être pris en compte lors du dimensionnement et de la mise en place.
Quelles sont les limites d’usage à respecter pour ce serre-câble ?
Il ne doit pas être utilisé pour le levage. Le produit est conçu pour la fixation et le maintien des câbles métalliques, hors usage levage, conformément à la norme DIN 741.
