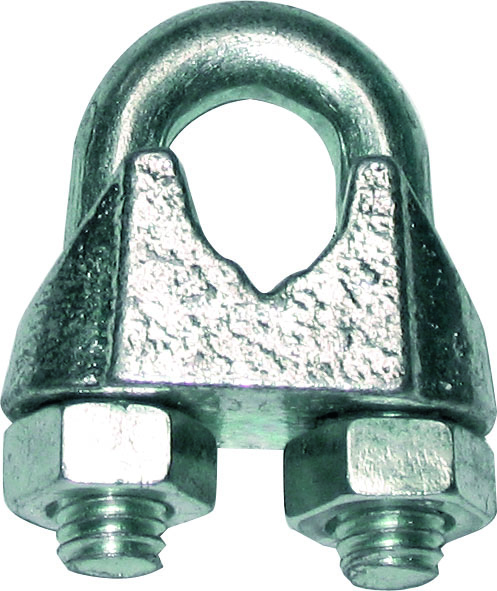

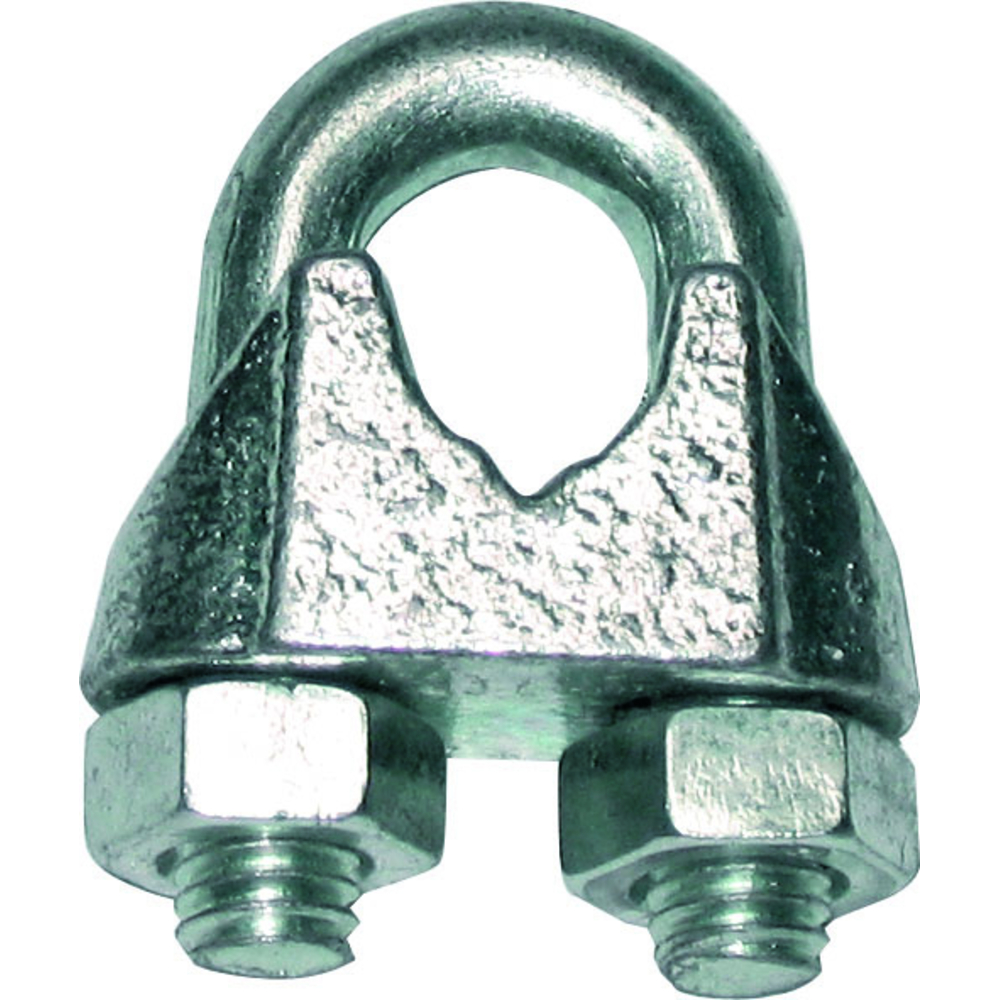

Serre-câble d.34 mm a étrier zingué din-741 LEVAC - 5270MG
Référence : L0235270MG
Découvrez Serre-câble d.34 mm a étrier zingué din-741 LEVAC - 5270MG disponible à l'achat
- Matériau dominé par l'acier zingué pour une durabilité accrue
- Convient aux câbles de diamètre 34 mm, idéal pour divers projets
- Réduit la charge de rupture du câble de 15 à 20 %
- Distance recommandée entre serre-câbles de 6 à 8 fois le diamètre
- Ne pas utiliser sur câbles plastifiés, tests obligatoires avant service
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Serre-câble d.34 mm a étrier zingué din-741.
Serre-câble à étrier DIN 741
Ensemble zingué
L'utilisation de serre-câbles réduit la charge de rupture du câble de 15 à 20%
La distance entre serre-câbles doit être égale à 6 à 8 fois le diamètre du câble
Serrage : se référer à la norme boulonnerie 6.8
ATTENTION : Ne pas utiliser les serres câbles sur câbles plastifiés. Faire obligatoirement des tests de l'ensemble avant mise en service.
Position correcte des serres câbles :
- étriers sur brin mort
- semelles sur brin tirant
Description et fonctionnement :
- Utilisation de serre-câbles réduit la charge de rupture du câble de 15 à 20 %.
- La distance entre les serre-câbles doit être égale à 6 à 8 fois le diamètre du câble.
- Le serrage doit respecter la norme boulonnerie 6.8.
- Position correcte : les étriers sont placés sur le brin mort, les semelles sur le brin tirant.
- Ne pas utiliser sur câbles plastifiés sans tests préalables de l’ensemble avant mise en service.
Caractéristiques techniques :
- Matière dominante : acier zingué.
- Diamètre câble : 34 mm.
- Diamètre filetage : 16 mm.
Dimensions et poids (extraits pour câble Ø 34 mm) :
- A (Ø câble) : 34 mm
- B x F : 42 x 30 mm
- C : 19 mm
- D : 22 mm
- H (épaisseur) : 18 mm
- Poids : 0,068 kg
Performances et recommandations :
- Ne pas utiliser pour le levage.
- Respecter la distance entre serre-câbles pour garantir la tenue mécanique.
- Effectuer des tests obligatoires sur l’ensemble en cas d’utilisation sur câbles plastifiés.
Avantages :
- Protection anticorrosion assurée par le zingage.
- Réduction significative de la charge de rupture du câble maîtrisée.
- Installation conforme aux normes DIN 741 et recommandations de serrage.
Conditionnement et stockage :
- Non spécifié dans le document, toutefois il est recommandé de stocker dans un endroit sec pour préserver le traitement zingué.
Cette fiche produit est conforme aux normes en vigueur et fournit les dimensions précises pour une adaptation optimale aux câbles de diamètre 34 mm.
Matière dominante: acier zingué
Diamètre câble (mm): 34
Diamètre filetage (mm): 16
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la norme applicable à ce serre-câble à étrier ?
Ce serre-câble est conforme à la norme DIN 741, garantissant une utilisation conforme aux standards industriels pour ce type d’accessoire. Il n’est pas destiné au levage.
Comment doit-on positionner correctement les serre-câbles lors de l’installation ?
Les étriers doivent être placés sur le brin mort du câble, tandis que les semelles se positionnent sur le brin tirant. Cette disposition est essentielle pour assurer la tenue mécanique et la sécurité de l’assemblage.
Quelle est la réduction de la charge de rupture du câble due à l’utilisation de ce serre-câble ?
L’utilisation de serre-câbles réduit la charge de rupture du câble de 15 à 20 %. Il est donc important de prendre en compte cette diminution dans le dimensionnement de l’ensemble.
Quelles sont les recommandations spécifiques pour le serrage des serre-câbles ?
Le serrage doit respecter la norme boulonnerie 6.8 afin d’assurer une fixation optimale et sécurisée. Un serrage incorrect peut compromettre la tenue mécanique du câble.
Peut-on utiliser ce serre-câble sur des câbles plastifiés ?
Il est interdit d’utiliser ce serre-câble sur des câbles plastifiés sans avoir au préalable effectué des tests obligatoires de l’ensemble. Cette précaution vise à garantir la sécurité et la fiabilité de l’installation.
Quelle distance doit-on respecter entre deux serre-câbles ?
La distance entre deux serre-câbles doit être égale à 6 à 8 fois le diamètre du câble, soit entre 204 mm et 272 mm pour un câble de 34 mm de diamètre, afin d’assurer une répartition correcte des efforts.
