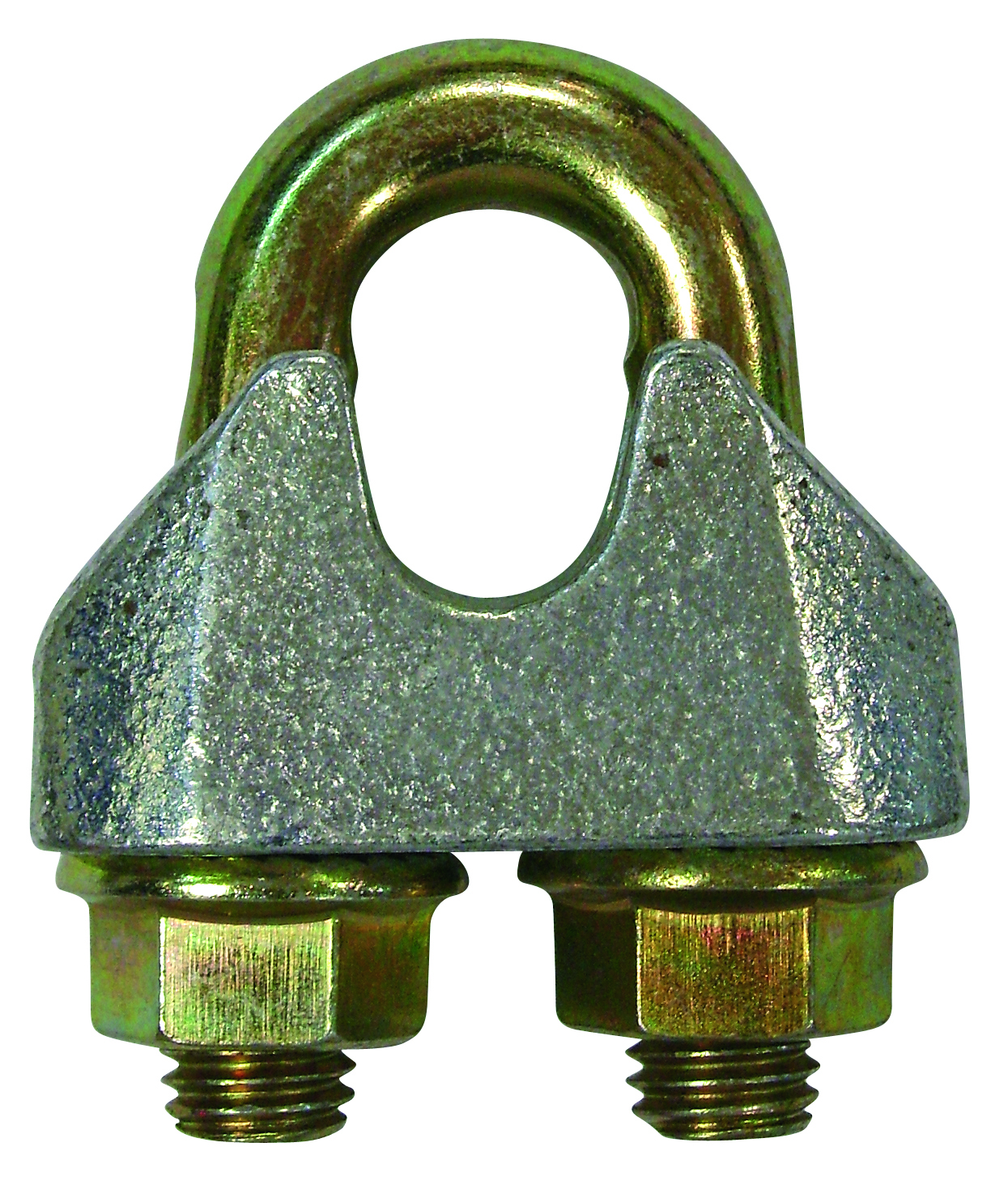

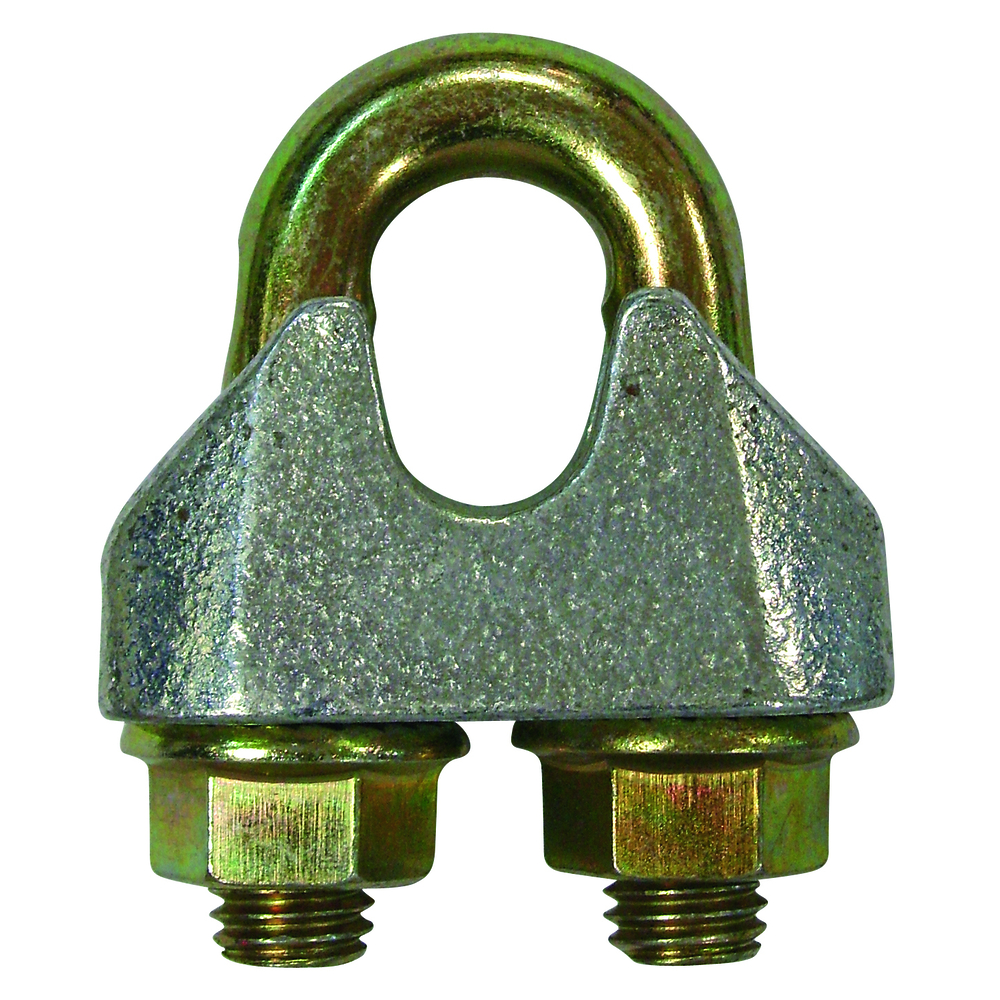

Serre-câble galva d.19 mm (en-13411-5) LEVAC - 5272G
Référence : L0235272G
Découvrez Serre-câble galva d.19 mm (en-13411-5) LEVAC - 5272G disponible à l'achat
- Fabriqué en acier zingué pour une meilleure durabilité.
- Semelle en fonte conforme à la norme 13411-5.
- Design à étrier pour une position stable et sécurisée.
- Série lourde, idéale pour des applications exigeantes.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Serre-câble galva d.19 mm (en-13411-5).
Serre-câble à étrier
Série LOURDE
Acier zingué
Semelle fonte - Norme 13411-5
Position correcte des serres-câbles :
- étriers sur brin mort
- semelles sur brin tirant
Description :
- Serre-câble à étrier de la série lourde.
- Étrier en acier zingué.
- Semelle en fonte.
- Position correcte des serre-câbles : les étriers doivent être placés sur le brin mort du câble, les semelles sur le brin tirant.
Caractéristiques techniques :
- Matière dominante : acier zingué.
- Diamètre du câble : 19 mm.
- Diamètre du filetage : 14 mm.
- Dimensions (en mm) pour câble Ø19 : A = 19, B = 64, C = 76, D = 14, E = 14, EE = 16, F = 68, G = 83, H = 20, K = 20, L = 84, poids : 0,68 kg.
Fonctionnement et usage :
- Utilisé pour la fixation et le serrage des câbles métalliques.
- Série lourde adaptée aux charges importantes.
- Ne pas utiliser pour le levage.
- Positionnement obligatoire des serre-câbles pour garantir la sécurité et la tenue mécanique : étriers sur brin mort, semelles sur brin tirant.
Performances et recommandations :
- L'utilisation de serre-câbles réduit la charge de rupture du câble de 15 à 20 %.
- La distance entre serre-câbles doit être égale à 6 à 8 fois le diamètre du câble.
- Le serrage doit respecter la norme boulonnerie 6.8.
- Ne pas utiliser sur câbles plastifiés.
- Tests obligatoires de l’ensemble avant mise en service.
Normes et certifications :
- Conforme à la norme EN 13411-5.
- Semelle gravée CE.
Conditionnement et stockage :
- Aucune information spécifique fournie dans le document.
- Stocker dans un environnement sec pour préserver la galvanisation et éviter la corrosion.
Avantages produit :
- Construction robuste avec acier zingué et semelle en fonte pour une meilleure résistance.
- Conforme aux normes européennes garantissant fiabilité et sécurité.
- Adapté aux câbles de 19 mm pour des applications industrielles lourdes.
Cette fiche produit est destinée à un usage industriel hors levage, notamment pour l’arrimage, la manutention et l’amarrage.
Matière dominante: acier zingué
Diamètre câble (mm): 19
Diamètre filetage (mm): 14
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la composition et la conception du serre-câble galva d.19 mm LEVAC - 5272G ?
Ce serre-câble est constitué d’un étrier en acier zingué et d’une semelle en fonte, conforme à la norme EN 13411-5. Il appartient à la série lourde, conçue pour des applications exigeantes sur câbles métalliques de 19 mm de diamètre.
Comment positionner correctement les serre-câbles sur le câble métallique ?
Les étriers doivent être placés sur le brin mort du câble, tandis que les semelles doivent être positionnées sur le brin tirant. Ce positionnement est essentiel pour garantir la tenue mécanique et la sécurité de l’assemblage.
Quelles sont les limites d’utilisation de ce serre-câble ?
Ce modèle ne doit pas être utilisé pour le levage. Il est spécifiquement destiné à des usages industriels comme l’arrimage, la manutention ou l’amarrage. Il est interdit d’utiliser ce serre-câble sur des câbles plastifiés.
Quelles sont les recommandations pour le serrage et la pose des serre-câbles ?
Le serrage doit respecter la norme boulonnerie 6.8. La distance entre deux serre-câbles doit être comprise entre 6 et 8 fois le diamètre du câble. L’ensemble doit obligatoirement être testé avant mise en service.
Quel impact le serre-câble a-t-il sur la résistance du câble métallique ?
L’utilisation de serre-câbles réduit la charge de rupture du câble de 15 à 20 %. Il est donc crucial de respecter les consignes de pose et de serrage pour garantir la sécurité et la performance.
