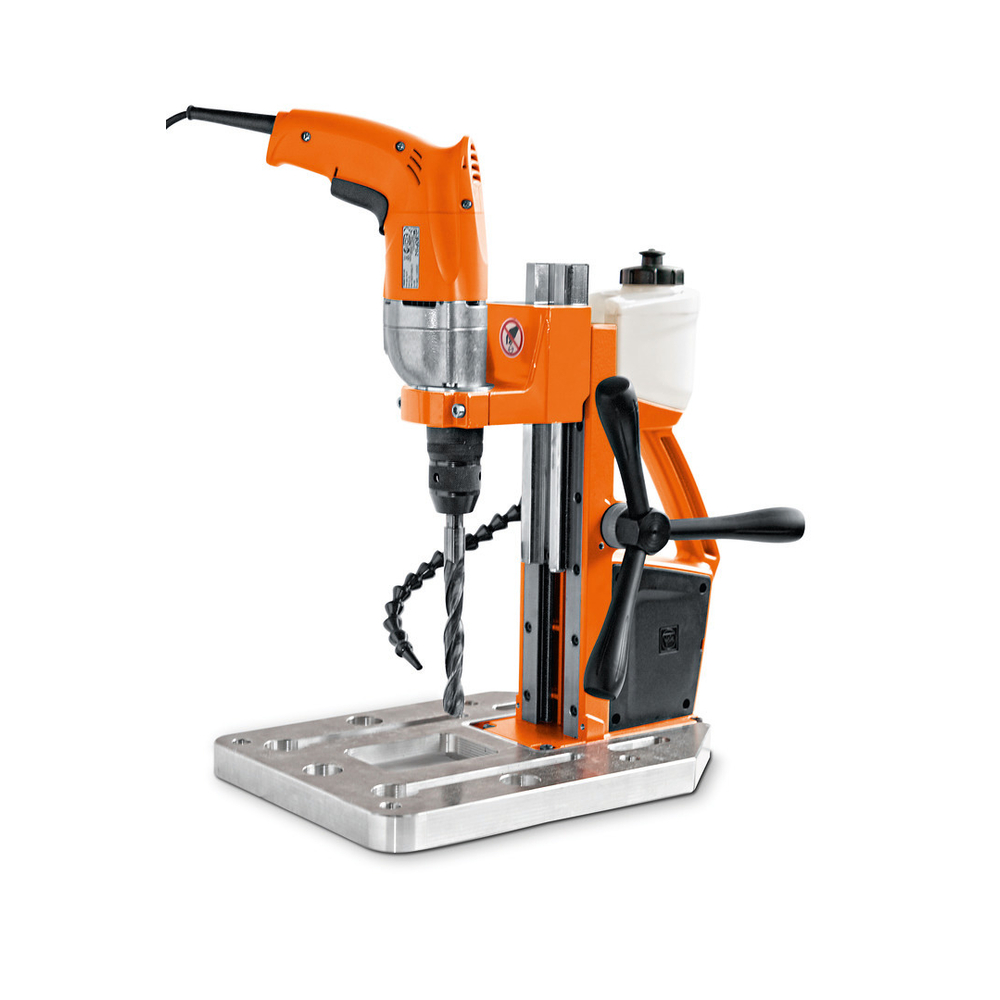

Support de perçage industriel. IBS 16 FEIN - 90320223000
Référence : F07090320223000
Découvrez Support de perçage industriel. IBS 16 FEIN - 90320223000 disponible à l'achat
Les points clés
- Capacité de perçage jusqu'à 16 mm pour un travail précis.
- Conçu pour des colliers de serrage de 53 mm de diamètre.
- Course totale de levage de 295 mm pour une flexibilité optimale.
- Support robuste, pesant 8 kg selon la norme EPTA.
- Idéal pour les applications industrielles exigeantes.
766,87 € TTC 639,06 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez le support de perçage industriel conçu pour un usage professionnel. Ce modèle, particulièrement adapté aux perceuses d'une capacité de perçage maximale de 16 mm, est parfait pour un travail précis et efficace. Il est destiné à être utilisé avec des colliers de serrage d'un diamètre de 53 mm, garantissant ainsi une fixation solide et fiable lors de vos opérations.
Avec une course totale de levage de 295 mm, ce support offre une flexibilité optimale pour différents types de perçage. Son poids de 8 kg, conforme aux normes EPTA, témoigne de sa robustesse, ce qui le rend idéal pour des applications industrielles exigeantes. Ce support de perçage est un outil essentiel pour les professionnels à la recherche de performance et de durabilité dans leurs travaux de perçage.
Support de perçage industriel IBS 16 FEIN, conçu pour une utilisation professionnelle avec des perceuses d’une capacité de perçage maximale de 16 mm. Ce support est adapté pour des opérations précises telles que le perçage, le taraudage, l’alésage et le chanfreinage, avec un taraudage M 12 et un diamètre maximal pour chanfreinage de 50 mm.
Le support est équipé d’un double guidage pour perceuse portative, permettant l’utilisation d’outils de grande longueur. Sa plaque de base en aluminium est compacte et légère, offrant une bonne stabilité et est compatible avec les tables de soudage Demmeler et Siegmund Système 28 grâce à un gabarit de perçage intégré.
Le système intègre un réservoir pour lubrifiant avec un flexible de lubrification, facilitant la maintenance et le refroidissement lors des opérations. Le cabestan est réversible droite/gauche, et la hauteur du coulisseau est réglable sans outil, offrant une grande flexibilité d’utilisation.
Caractéristiques techniques détaillées :
- Pour collier de serrage diamètre : 53 mm
- Foret hélicoïdal diamètre maximal : 16 mm
- Taraudage : M 12
- Diamètre maximal pour chanfreinage : 50 mm
- Diamètre maximal d’alésage : 16 mm
- Course : 145 mm
- Course totale de levage : 295 mm
- Poids selon norme EPTA : 8,00 kg
Contenu de la livraison :
- 1 réservoir pour lubrifiant
- 1 flexible de lubrification

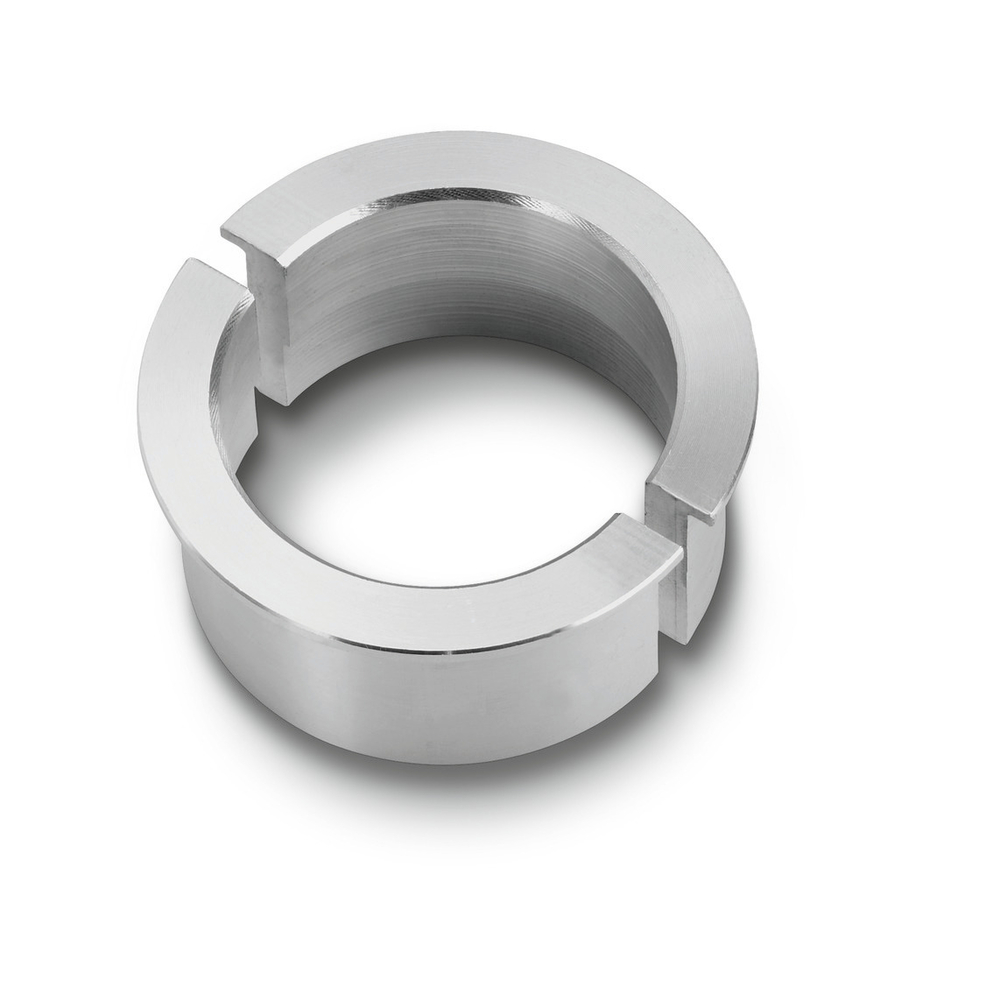

- 1 bague de réduction diamètre 43 mm
Ce support de perçage industriel est robuste et performant, idéal pour des applications industrielles exigeantes nécessitant précision, durabilité et polyvalence.
Le support est équipé d’un double guidage pour perceuse portative, permettant l’utilisation d’outils de grande longueur. Sa plaque de base en aluminium est compacte et légère, offrant une bonne stabilité et est compatible avec les tables de soudage Demmeler et Siegmund Système 28 grâce à un gabarit de perçage intégré.
Le système intègre un réservoir pour lubrifiant avec un flexible de lubrification, facilitant la maintenance et le refroidissement lors des opérations. Le cabestan est réversible droite/gauche, et la hauteur du coulisseau est réglable sans outil, offrant une grande flexibilité d’utilisation.
Caractéristiques techniques détaillées :
- Pour collier de serrage diamètre : 53 mm
- Foret hélicoïdal diamètre maximal : 16 mm
- Taraudage : M 12
- Diamètre maximal pour chanfreinage : 50 mm
- Diamètre maximal d’alésage : 16 mm
- Course : 145 mm
- Course totale de levage : 295 mm
- Poids selon norme EPTA : 8,00 kg
Contenu de la livraison :
- 1 réservoir pour lubrifiant
- 1 flexible de lubrification
- 1 bague de réduction diamètre 43 mm
Ce support de perçage industriel est robuste et performant, idéal pour des applications industrielles exigeantes nécessitant précision, durabilité et polyvalence.
Pour collier de serrage Ø: 53 mm. Foret hélicoïdal Ø max.: 16 mm. Taraudage: M 12. Ø max. pour le chanfreinage: 50 mm. Ø max. d'alésage: 16 mm. Course: 145 mm. Course de levage totale: 295 mm. Poids selon EPTA: 8,00 kg
Le support de perçage industriel IBS 16 FEIN s’utilise avec des perceuses portatives d’une capacité de perçage maximale de 16 mm. L’utilisateur fixe la perceuse sur le support à l’aide d’un collier de serrage de diamètre 53 mm. Le support est posé sur une surface plane, stable et horizontale, pouvant être une table de soudage compatible avec le gabarit de perçage intégré.
Le principe d’utilisation repose sur un double guidage permettant d’utiliser des outils de perçage longs. La hauteur du coulisseau est réglable sans outil, offrant une adaptation facile à la taille de l’outil et à la profondeur de perçage souhaitée. Le cabestan est réversible droite/gauche pour ajuster la direction de levage selon les besoins.
Un réservoir intégré de lubrifiant avec flexible permet d’assurer la lubrification et le refroidissement pendant les opérations de perçage, taraudage, alésage et chanfreinage. Le remplissage du réservoir doit être effectué avec un lubrifiant non miscible à l’eau et non aqueux, en respectant une capacité maximale de 500 ml.
Le support est destiné à être utilisé dans un environnement industriel, notamment pour des travaux exigeant précision et stabilité. Il peut être utilisé sur des matériaux magnétiques ou non magnétiques, mais dans ce dernier cas, des dispositifs de fixation supplémentaires (comme une plaque d’aspiration ou un système de serrage) doivent être employés.
En cas de blocage de l’outil dans le matériau, l’utilisateur doit arrêter la perceuse et retirer l’outil en le dévissant dans le sens inverse des aiguilles d’une montre. Après chaque opération de perçage, il est nécessaire d’éliminer les copeaux et les noyaux percés avec un outil adapté, sans contact direct avec les mains.
Lors du déplacement du support avec la perceuse montée et le magnétisme désactivé, il est recommandé de sécuriser le support avec une sangle de serrage pour éviter tout basculement.
Le résultat attendu est un perçage précis, un taraudage, un alésage ou un chanfreinage effectué avec stabilité et contrôle, grâce au guidage rigide, à la lubrification intégrée et à la fixation sécurisée de la perceuse.
En cas de dysfonctionnement, tel qu’une défaillance du système magnétique, la perceuse ne fonctionnera pas tant que la condition n’est pas rétablie. L’utilisateur doit également veiller à ce que la surface de pose soit propre, plane et exempte de rouille ou de peinture qui pourrait compromettre la stabilité.
Ces consignes d’utilisation sont issues des instructions d’emploi et de la fiche produit fournies.
Le principe d’utilisation repose sur un double guidage permettant d’utiliser des outils de perçage longs. La hauteur du coulisseau est réglable sans outil, offrant une adaptation facile à la taille de l’outil et à la profondeur de perçage souhaitée. Le cabestan est réversible droite/gauche pour ajuster la direction de levage selon les besoins.
Un réservoir intégré de lubrifiant avec flexible permet d’assurer la lubrification et le refroidissement pendant les opérations de perçage, taraudage, alésage et chanfreinage. Le remplissage du réservoir doit être effectué avec un lubrifiant non miscible à l’eau et non aqueux, en respectant une capacité maximale de 500 ml.
Le support est destiné à être utilisé dans un environnement industriel, notamment pour des travaux exigeant précision et stabilité. Il peut être utilisé sur des matériaux magnétiques ou non magnétiques, mais dans ce dernier cas, des dispositifs de fixation supplémentaires (comme une plaque d’aspiration ou un système de serrage) doivent être employés.
En cas de blocage de l’outil dans le matériau, l’utilisateur doit arrêter la perceuse et retirer l’outil en le dévissant dans le sens inverse des aiguilles d’une montre. Après chaque opération de perçage, il est nécessaire d’éliminer les copeaux et les noyaux percés avec un outil adapté, sans contact direct avec les mains.
Lors du déplacement du support avec la perceuse montée et le magnétisme désactivé, il est recommandé de sécuriser le support avec une sangle de serrage pour éviter tout basculement.
Le résultat attendu est un perçage précis, un taraudage, un alésage ou un chanfreinage effectué avec stabilité et contrôle, grâce au guidage rigide, à la lubrification intégrée et à la fixation sécurisée de la perceuse.
En cas de dysfonctionnement, tel qu’une défaillance du système magnétique, la perceuse ne fonctionnera pas tant que la condition n’est pas rétablie. L’utilisateur doit également veiller à ce que la surface de pose soit propre, plane et exempte de rouille ou de peinture qui pourrait compromettre la stabilité.
Ces consignes d’utilisation sont issues des instructions d’emploi et de la fiche produit fournies.
Votre produit FEIN est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
FEIN France SAS
ZI DU KOCHERSBERG18 RUE D'OTTERSVILLER
67700 - SAVERNE
France
contact@fein.fr
Questions produits
Quelle est la capacité maximale de perçage avec ce support industriel ?
Le support de perçage industriel IBS 16 FEIN permet un perçage avec un foret hélicoïdal d’un diamètre maximal de 16 mm. Il est également adapté pour l’alésage jusqu’à 16 mm, le taraudage M12 et le chanfreinage jusqu’à 50 mm de diamètre.
Comment se fixe la perceuse sur ce support ?
La perceuse portative se fixe sur le support à l’aide d’un collier de serrage de diamètre 53 mm. Une bague de réduction de 43 mm est fournie pour adapter d’autres diamètres si nécessaire.
Quels sont les réglages possibles pour adapter le support aux outils et aux opérations ?
Le support dispose d’un double guidage permettant l’utilisation d’outils longs. La hauteur du coulisseau est réglable sans outil, facilitant l’adaptation à la profondeur de perçage souhaitée. Le cabestan est réversible droite/gauche pour ajuster la direction de levage.
Comment est assurée la lubrification pendant l’utilisation ?
Un réservoir intégré de lubrifiant, avec un flexible de lubrification, permet d’assurer le refroidissement et la lubrification durant les opérations. La capacité maximale du réservoir est de 500 ml, et il doit être rempli avec un lubrifiant non miscible à l’eau et non aqueux.
Quelles sont les conditions d’utilisation spécifiques pour garantir la stabilité et la sécurité ?
Le support doit être posé sur une surface plane, stable et horizontale, pouvant être une table de soudage compatible avec le gabarit de perçage intégré. Pour les matériaux non magnétiques, des dispositifs de fixation supplémentaires comme une plaque d’aspiration sont nécessaires. En cas de déplacement avec la perceuse montée et magnétisme désactivé, il est recommandé de sécuriser le support avec une sangle de serrage pour éviter tout basculement.
Quelle est la course de levage et son impact sur la flexibilité d’utilisation ?
La course totale de levage est de 295 mm, avec une course utile de 145 mm. Cette amplitude offre une grande flexibilité pour différents types d’opérations comme le perçage, le taraudage, l’alésage ou le chanfreinage.
