Support echafaudage (livré sans colliers) HAEMMERLIN - 318104501
Référence : H004318104501
Découvrez Support echafaudage (livré sans colliers) HAEMMERLIN - 318104501 disponible à l'achat
- Adapté aux échafaudages et structures métalliques.
- Se fixe à une structure tubulaire avec colliers appropriés.
- Supporte jusqu'à 16 goulottes à 40 m de hauteur.
- Finition en peinture grise pour une meilleure durabilité.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

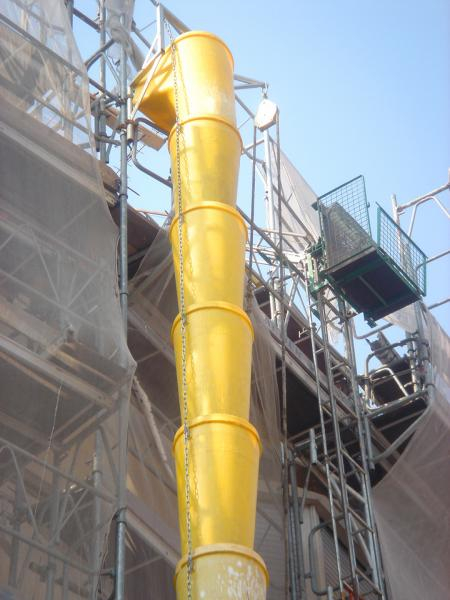

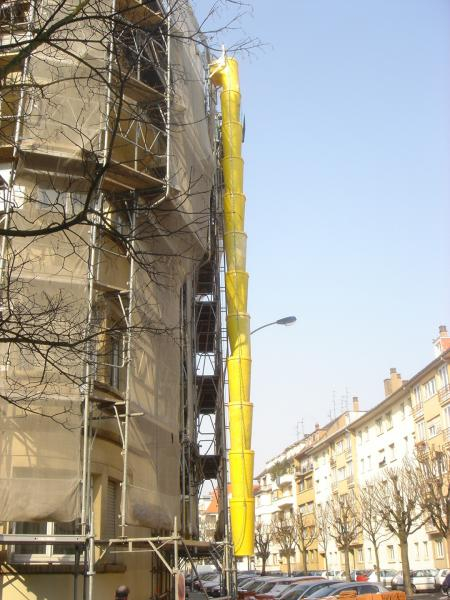

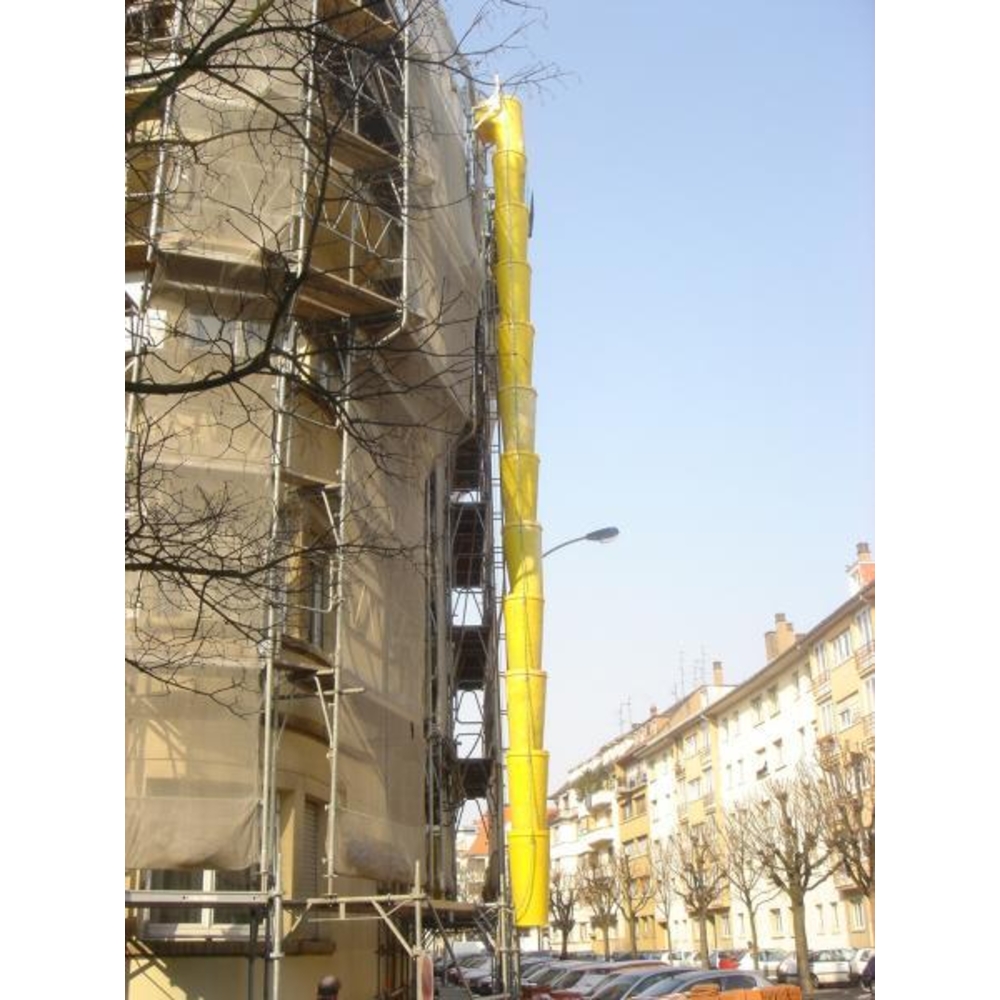

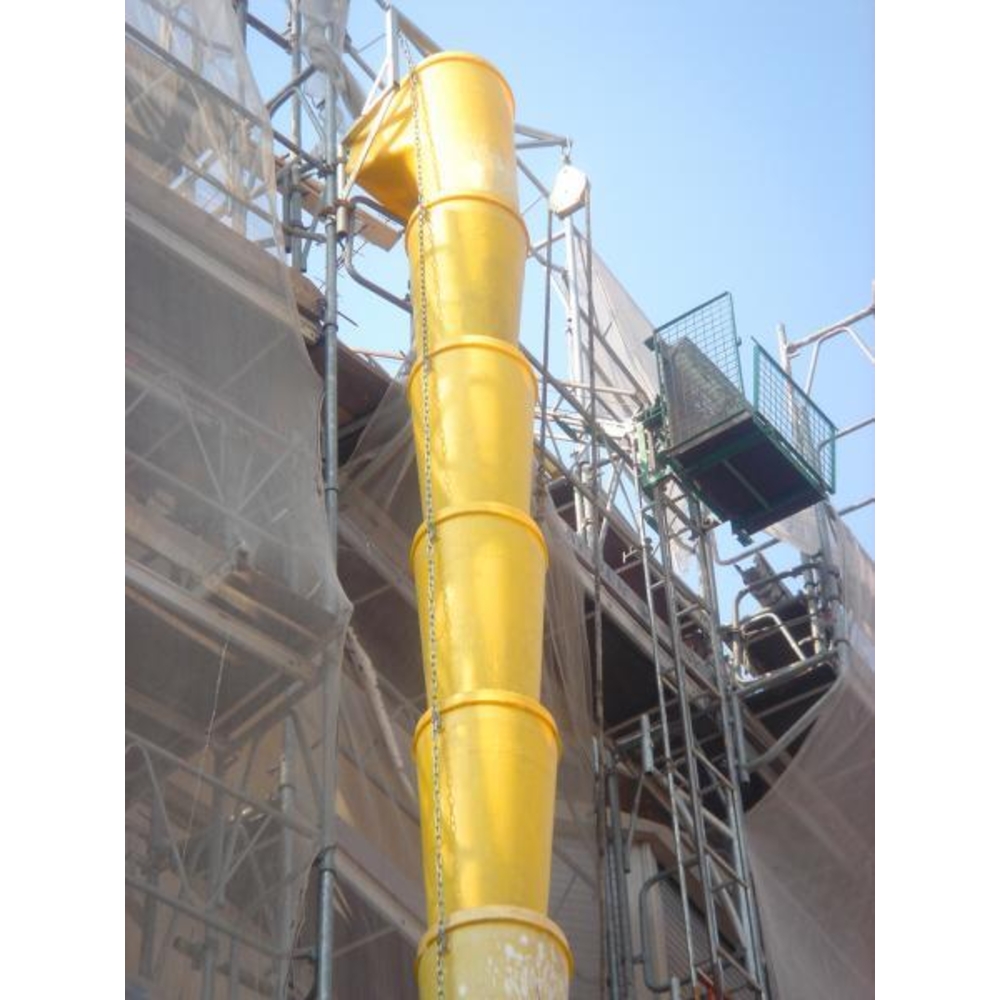

Le support échafaudage HAEMMERLIN référence 318104501 est un accessoire essentiel pour la mise en place sécurisée de systèmes de goulottes sur chantier. Conçu pour les professionnels du bâtiment, il permet de fixer efficacement une colonne de goulottes d’évacuation des gravats sur des échafaudages ou structures métalliques, garantissant ainsi une évacuation fluide et contrôlée des matériaux en hauteur.

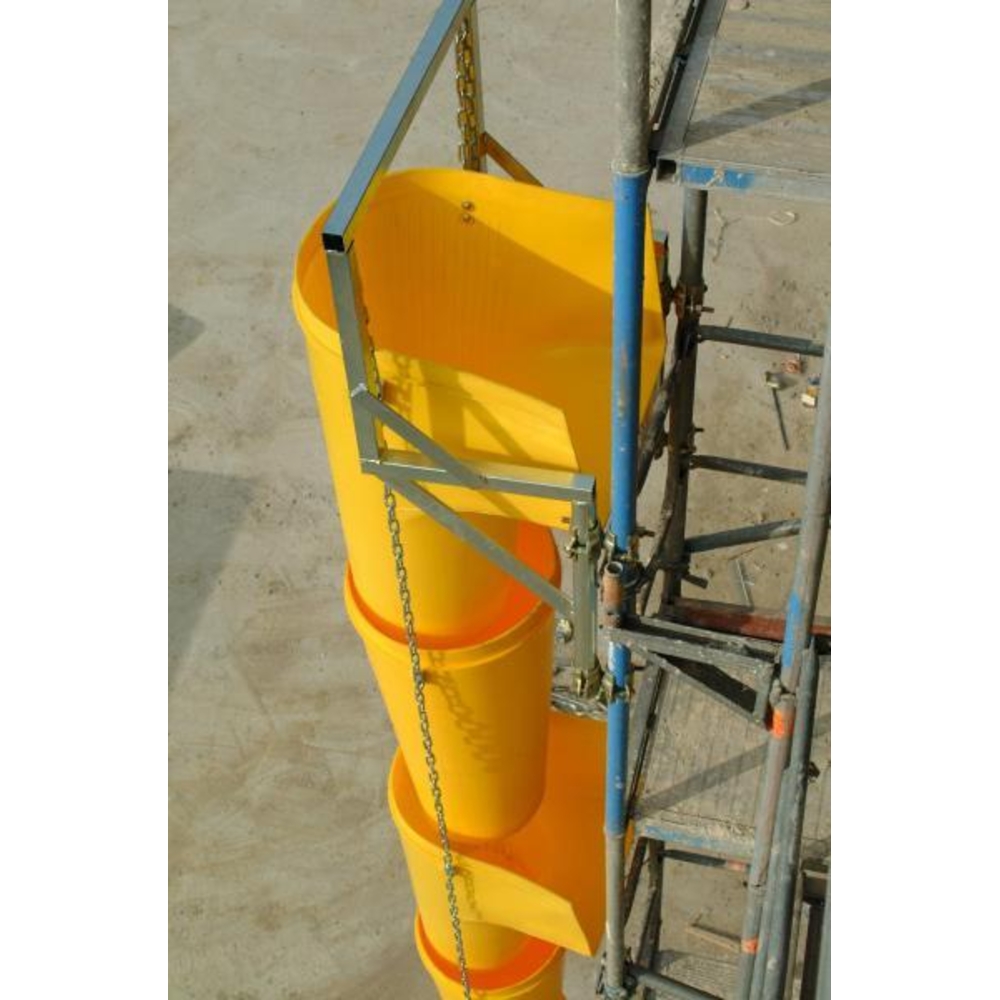

Grâce à son système de bridage, ce support s’adapte à toutes les structures tubulaires compatibles en Ø 49 mm. Il se fixe à l’aide de colliers orthogonaux ou double orientation (D49), non fournis, offrant ainsi une grande flexibilité d’installation selon la configuration du chantier. Cette solution permet de sécuriser l’ensemble du dispositif tout en assurant une parfaite stabilité lors des opérations d’évacuation.
Le support échafaudage HAEMMERLIN est capable de supporter jusqu’à 16 goulottes, permettant une hauteur d’évacuation pouvant atteindre 40 mètres selon les conditions d’utilisation. Au-delà de cette hauteur, il est recommandé de se référer à la notice technique afin de garantir une utilisation conforme et sécurisée. Cette capacité en fait un équipement parfaitement adapté aux chantiers de grande hauteur nécessitant une gestion efficace des gravats.
Sa structure en acier peint gris lui confère une excellente résistance aux contraintes mécaniques, aux intempéries et à l’usage intensif sur chantier. Conçu pour durer, il assure une fiabilité optimale dans les environnements professionnels exigeants. Sa mise en place reste simple et rapide, ce qui permet un gain de temps important lors de l’installation du système de goulottes.
Le support échafaudage HAEMMERLIN est ainsi un élément indispensable pour garantir la sécurité, la stabilité et la performance des systèmes d’évacuation sur chantier.
Ce support s’installe facilement grâce à un système de bridage compatible avec des colliers orthogonaux ou double orientation D49 (non fournis), offrant une grande flexibilité d’adaptation aux différentes structures. Sa structure en acier peint gris garantit une excellente résistance aux contraintes mécaniques, aux intempéries et à une utilisation intensive sur chantier.
Le poids du support est de 12 kg, et il contribue à la stabilité et à la sécurité des dispositifs d’évacuation des matériaux en hauteur. Il est particulièrement adapté aux chantiers de grande hauteur nécessitant une gestion efficace et sécurisée des gravats.
Caractéristiques techniques principales :
- Fixation sur structure tubulaire Ø 49 mm
- Système de fixation par colliers orthogonaux ou double orientation D49 (non fournis)
- Capacité de support : jusqu’à 16 goulottes
- Hauteur maximale d’évacuation : jusqu’à 40 m
- Matériau : acier peint gris
- Poids : 12 kg
Ce support est un élément indispensable pour garantir la performance, la stabilité et la sécurité des systèmes d’évacuation sur chantier.
- Fixation : Sur structure tubulaire Ø 49 mm
- Système de fixation : Colliers orthogonaux ou double orientation D49 (non fournis)
- Capacité : Jusqu’à 16 goulottes
- Hauteur maximale : Jusqu’à 40 m (selon configuration)
- Matériau : Acier peint gris
- Poids : 12 kg
Ce support peut accueillir jusqu’à 16 goulottes pour une hauteur d’évacuation allant jusqu’à 40 mètres. Au-delà de cette hauteur, il est nécessaire de consulter la notice technique pour assurer une utilisation conforme. Pour les hauteurs supérieures à 60 mètres, il est recommandé d’installer un support à chaque étage.
Une fois le support en place et stabilisé, la trémie et les goulottes doivent être installées en respectant les consignes spécifiques d’installation et d’utilisation des goulottes à gravats.
En cas de fixation non conforme, il est indiqué de vérifier la solidité de l’échafaudage et de son ancrage au bâtiment, ainsi que de prendre en compte la masse des goulottes et des éventuels gravats pouvant obstruer les goulottes.
Le résultat attendu est une fixation stable et sécurisée des colonnes de goulottes d’évacuation des gravats, assurant une évacuation fluide des matériaux sur chantier, avec une capacité maximale de 16 goulottes par support jusqu’à 40 mètres de hauteur.
Votre produit HAEMMERLIN est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
HAEMMERLIN - CDH GROUP
BP 30045
67701 - SAVERNE CEDEX
France
welcome@haemmerlin.com
Questions produits
À quel type de structure ce support d’échafaudage peut-il être fixé ?
Ce support est conçu pour être fixé sur des échafaudages ou des structures métalliques tubulaires. Il nécessite l’utilisation de colliers orthogonaux ou double orientation D49, qui ne sont pas fournis avec le support.
Quelle est la capacité maximale de goulottes que ce support peut accueillir ?
Le support peut accueillir jusqu’à 16 goulottes, avec une hauteur maximale d’installation de 40 mètres. Au-delà de cette hauteur, il est nécessaire de consulter la notice technique pour vérifier la compatibilité.
Comment ce support est-il fixé sur la structure porteuse ?
Le support se bride à la structure tubulaire par des colliers adaptés, permettant une fixation solide et sécurisée. Ces colliers doivent être choisis en fonction des dimensions et de l’orientation nécessaires.
Quelle est la finition du support et quel impact a-t-elle ?
Le support est peint en gris, ce qui contribue à sa durabilité en le protégeant contre la corrosion et les agressions extérieures, adaptées aux conditions de chantier.
Quel est le poids du support et quel impact cela peut-il avoir sur la manipulation ?
Le support pèse 12 kg, un poids qui doit être pris en compte lors de la manutention et de la fixation pour assurer une installation sécurisée et ergonomique.
