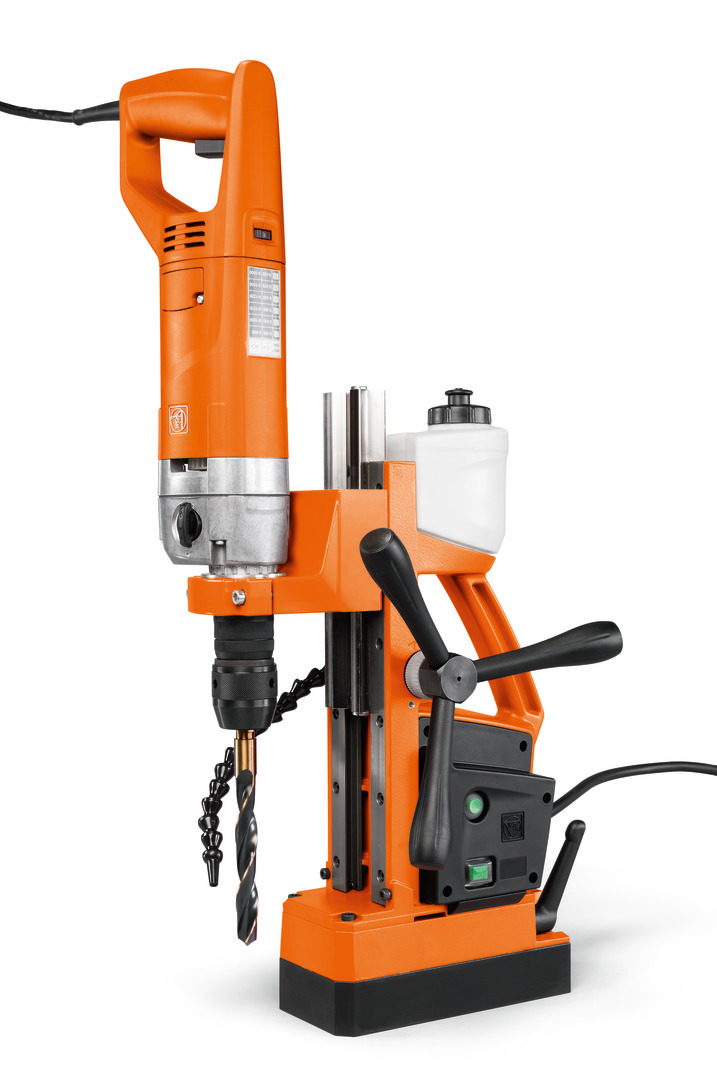

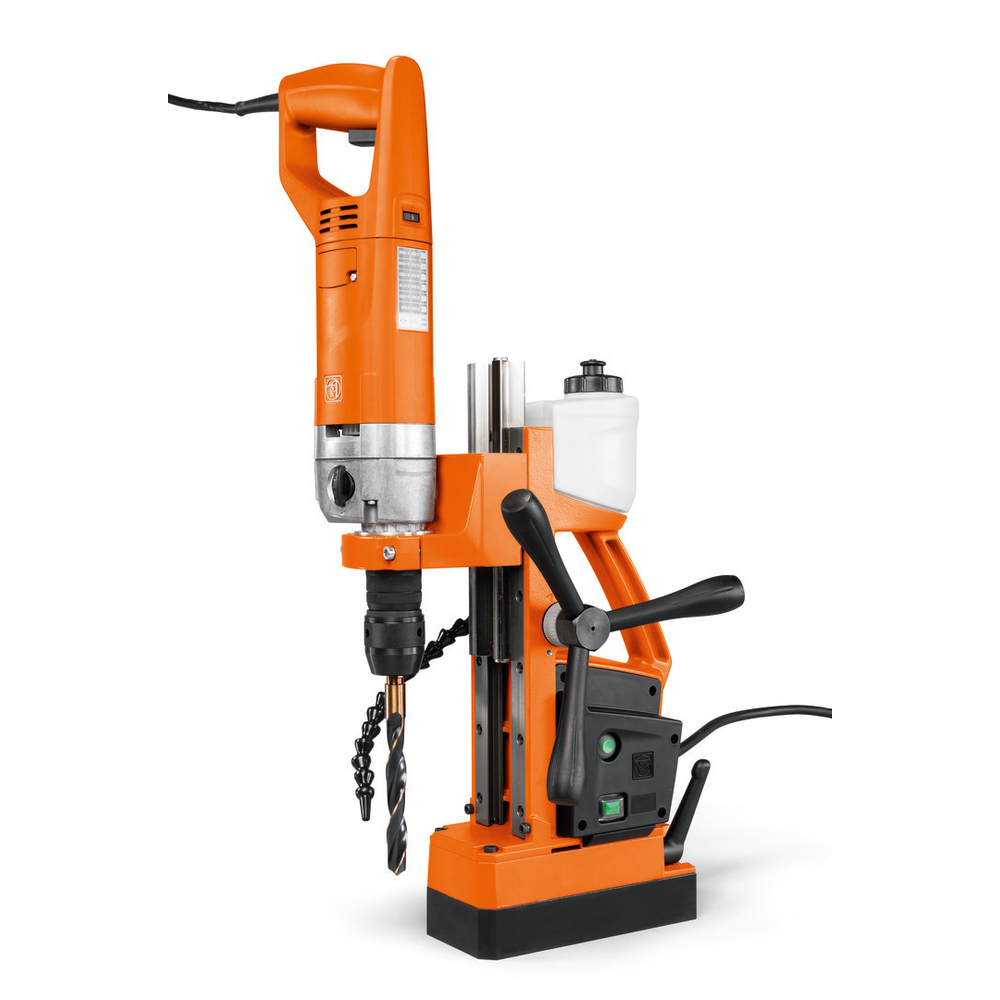

Supports de perçage électromagnétique. MBS 25 F FEIN - 90322223000
Référence : F07090322223000
Découvrez Supports de perçage électromagnétique. MBS 25 F FEIN - 90322223000 disponible à l'achat
- Puissance absorbée de 100 W pour une performance optimale.
- Capacité de perçage jusqu'à 23 mm pour une polyvalence de travail.
- Effort magnétique puissant de 14 000 N pour une stabilité accrue.
- Ajustage de précision pour des résultats de perçage précis.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez les supports de perçage électromagnétique, conçus pour offrir une précision optimale lors de vos travaux de perçage. Ce modèle performant permet de réaliser des perçages jusqu'à 23 mm, tout en garantissant une grande stabilité grâce à son effort magnétique de 14 000 N.
Ce support fonctionne avec une puissance absorbée de 100 W et est équipé d'un câble de 4 m pour plus de flexibilité. Il est conçu pour un collier de serrage de 53 mm, permettant un taraudage de M 20 et une course de levage totale de 290 mm. Avec une plage d'ajustage de 6 mm et une capacité de pivotement de 7°, il s'adapte à diverses applications, offrant ainsi un usage polyvalent.
Ses caractéristiques techniques incluent des dimensions de pied magnétique de 205 x 95 mm, un diamètre maximum pour le chanfreinage de 50 mm, et un alésage pouvant atteindre 25 mm. Avec un poids total de 12,50 kg selon EPTA, ce support est idéal pour tous vos projets de perçage.
Le système intègre un ajustage de précision de la broche pour une orientation confortable de la machine, ainsi qu’un double guidage pour l’utilisation d’outils de perçage de grande longueur. Le cabestan est réversible droite/gauche, et la hauteur du coulisseau est réglable sans outil, facilitant ainsi les opérations. Un réservoir pour lubrifiant avec flexible de lubrification est intégré pour optimiser le travail.
Les caractéristiques techniques détaillées comprennent une puissance absorbée de 100 W et une prise de courant maximale de 16 A. Le support est compatible avec un collier de serrage de 53 mm et permet un taraudage jusqu’à M 20. Le foret hélicoïdal peut atteindre un diamètre maximal de 25 mm, avec un diamètre maximal pour le chanfreinage de 50 mm et un diamètre maximal d’alésage de 25 mm. La course de perçage est de 145 mm, avec une course de levage totale de 290 mm. Le support offre une plage d’ajustage de 6 mm et une plage de pivotement de 7°. Les dimensions du pied magnétique sont de 205 x 95 mm. Le câble d’alimentation mesure 4 mètres.
Le poids total selon la norme EPTA est de 12,50 kg.
Le contenu de la livraison comprend un réservoir pour lubrifiant, une sangle de sécurité, une grille de protection contre les copeaux, ainsi qu’une bague de réduction de diamètre 43 mm.
Ce support est idéal pour les travaux universels de perçage nécessitant précision, stabilité et polyvalence.
Puissance absorbée: 100 W. Prise de courant max.: 16 A. Pour collier de serrage Ø: 53 mm. Foret hélicoïdal Ø max.: 25 mm. Taraudage: M 20. Ø max. pour le chanfreinage: 50 mm. Ø max. d'alésage: 25 mm. Course: 145 mm. Course de levage totale: 290 mm. Plage d'ajustage du support de perçage: 6 mm. Plage de pivotement du support de perçage: 7°. Effort magnétique: 14 000 N. Dimensions du pied magnétique: 205 x 95 mm. Câble avec fiche: 4 m. Poids selon EPTA: 12,50 kg
Ce support est destiné aux travaux de perçage, taraudage, alésage et chanfreinage sur des matériaux magnétiques. Il accepte des forets hélicoïdaux jusqu’à 25 mm de diamètre et permet un taraudage jusqu’à M20. Un réservoir intégré avec flexible permet la lubrification continue de l’outil pour optimiser le travail.
Le double guidage de la perceuse portative garantit une bonne tenue des outils longs. La hauteur du coulisseau est réglable sans outil pour un ajustement rapide. Le support est équipé d’un cabestan réversible droite/gauche pour s’adapter à la main dominante de l’utilisateur.
Le support s’utilise sur des surfaces planes et métalliques, propres et exemptes de rouille ou de peinture qui pourraient réduire l’adhérence magnétique. Il est livré avec une sangle de sécurité pour maintenir le support en cas de travail en hauteur ou sur des surfaces verticales.
En cas de blocage de l’outil dans le matériau, il faut arrêter la machine et retirer l’outil en le tournant dans le sens inverse des aiguilles d’une montre. Après chaque perçage, il est nécessaire d’enlever les copeaux et le noyau de perçage à l’aide d’un crochet à copeaux.
Le résultat attendu est un perçage précis et stable jusqu’à un diamètre de 23 mm, avec un bon maintien de la machine assuré par l’effort magnétique élevé. La lubrification intégrée contribue à la qualité du travail et à la longévité des outils utilisés.
Votre produit FEIN est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
FEIN France SAS
ZI DU KOCHERSBERG18 RUE D'OTTERSVILLER
67700 - SAVERNE
France
contact@fein.fr
Questions produits
Quelle est la capacité maximale de perçage du support MBS 25 F FEIN ?
Le support permet un perçage jusqu’à un diamètre de 23 mm avec des forets hélicoïdaux. Il accepte également un taraudage jusqu’à M 20 et un alésage jusqu’à 25 mm.
Comment le support assure-t-il la stabilité pendant le perçage ?
La stabilité est garantie par un effort magnétique élevé de 14 000 N exercé par le pied magnétique de dimensions 205 x 95 mm, assurant un maintien solide sur des surfaces métalliques planes, propres et exemptes de rouille ou de peinture.
Quels sont les dispositifs d’ajustage et de guidage disponibles sur ce support ?
Le support dispose d’un ajustage de précision de la broche avec une plage de pivotement de 7°, facilitant l’orientation de la machine. Il possède un double guidage pour l’utilisation d’outils longs, ainsi qu’une hauteur du coulisseau réglable sans outil pour un ajustement rapide.
Quels accessoires sont fournis avec le support de perçage MBS 25 F ?
Le contenu de la livraison comprend un réservoir pour lubrifiant avec flexible, une sangle de sécurité, une grille de protection contre les copeaux, ainsi qu’une bague de réduction de diamètre 43 mm.
Comment se déroule la lubrification lors de l’utilisation du support ?
Le support intègre un réservoir pour lubrifiant avec un flexible de lubrification permettant une lubrification continue de l’outil, ce qui contribue à optimiser la qualité du perçage et la longévité des outils.
Quelles précautions sont nécessaires pour garantir une bonne adhérence magnétique ?
Le support doit être positionné sur une surface métallique plane, propre, sans rouille ni peinture. Pour les matériaux magnétiques de moins de 12 mm d’épaisseur, il est nécessaire d’utiliser une plaque d’acier supplémentaire pour assurer la force magnétique.
Comment se comporte le support en cas de blocage de l’outil dans le matériau ?
En cas de blocage, il faut arrêter la machine et retirer l’outil en le tournant dans le sens inverse des aiguilles d’une montre afin d’éviter tout dommage ou accident.
